哈佛大学：薄膜铌酸锂的电光漂移研究

薄膜铌酸锂极大推动了集成光子学的发展。然而，不过它的直流电光不稳定性（如漂移DC Drift、阈值效应）也成为制约高精度应用的核心问题。近期，哈佛大学团队发表研究，系统揭示了界面效应(金属-LN接触界面和氧化物-LN包层界面)对TFLN器件性能的主导作用，并提出工艺优化方案。

1. 直流电光不稳定性的物理根源

1.1 材料缺陷与电荷动力学

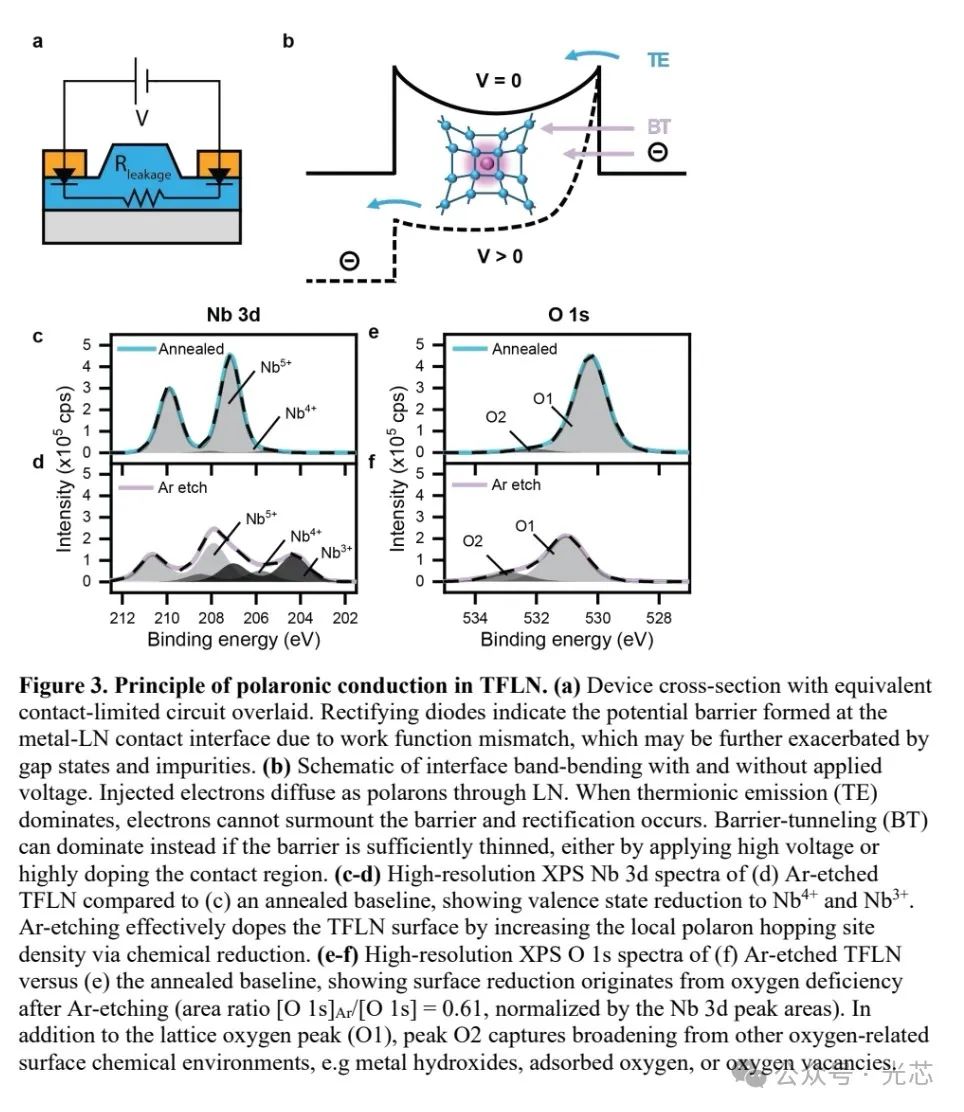

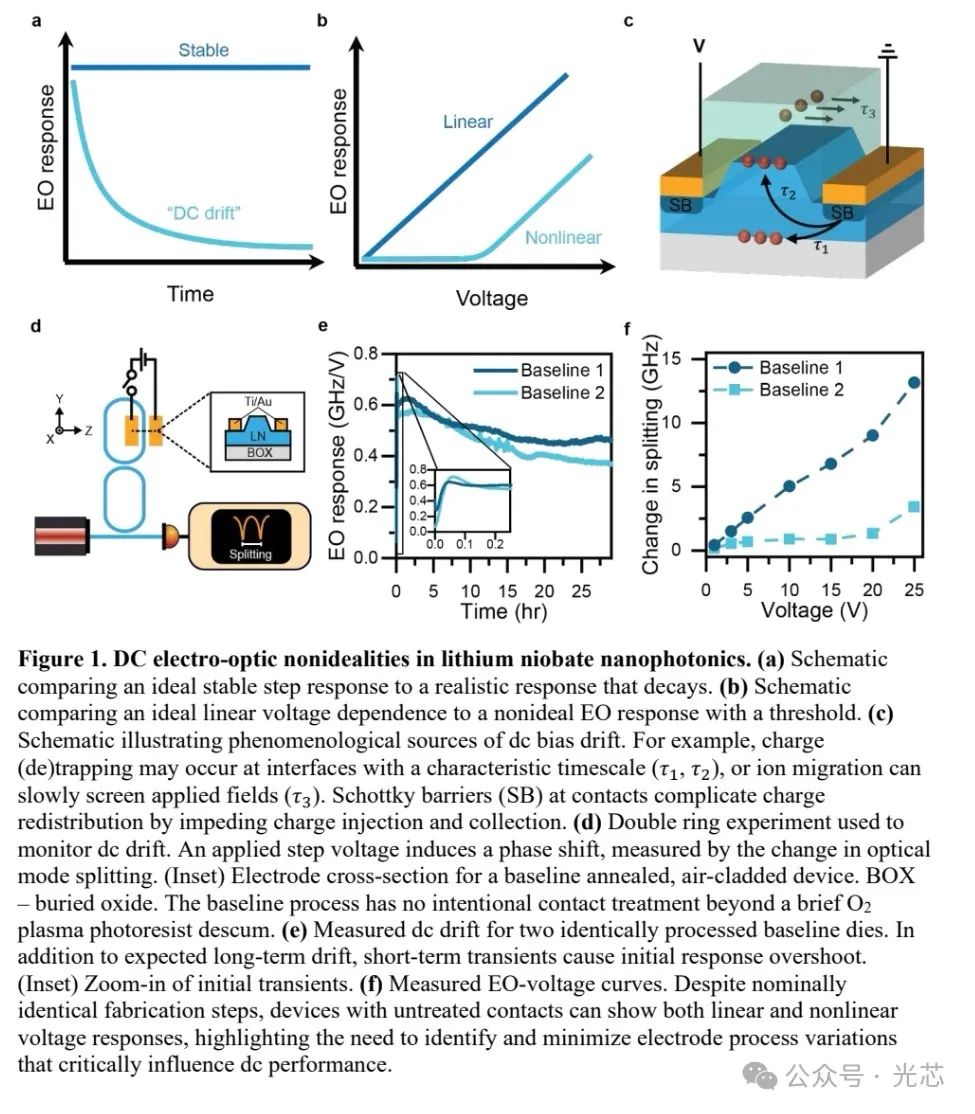

铌酸锂的亚稳态缺陷（如NbLi⁴⁺反位缺陷、氧原子空位）是电荷载流子的主要来源。根据Schirmer等人的经典研究，LN中电子通过small polarons形式传导：电子局域于Nb⁴⁺位点，通过热激活跃迁至邻近Nb⁵⁺位（图1c）。这种传导机制迁移率极低（~10⁻⁴ cm²/V·s），且受缺陷浓度强烈影响。通过XPS证实，等离子体刻蚀后表面Nb³⁺/Nb⁴⁺比例升高（图3c-d），形成更多极化子跃迁位点，从而降低接触势垒。

1.2 界面势垒与电荷注入

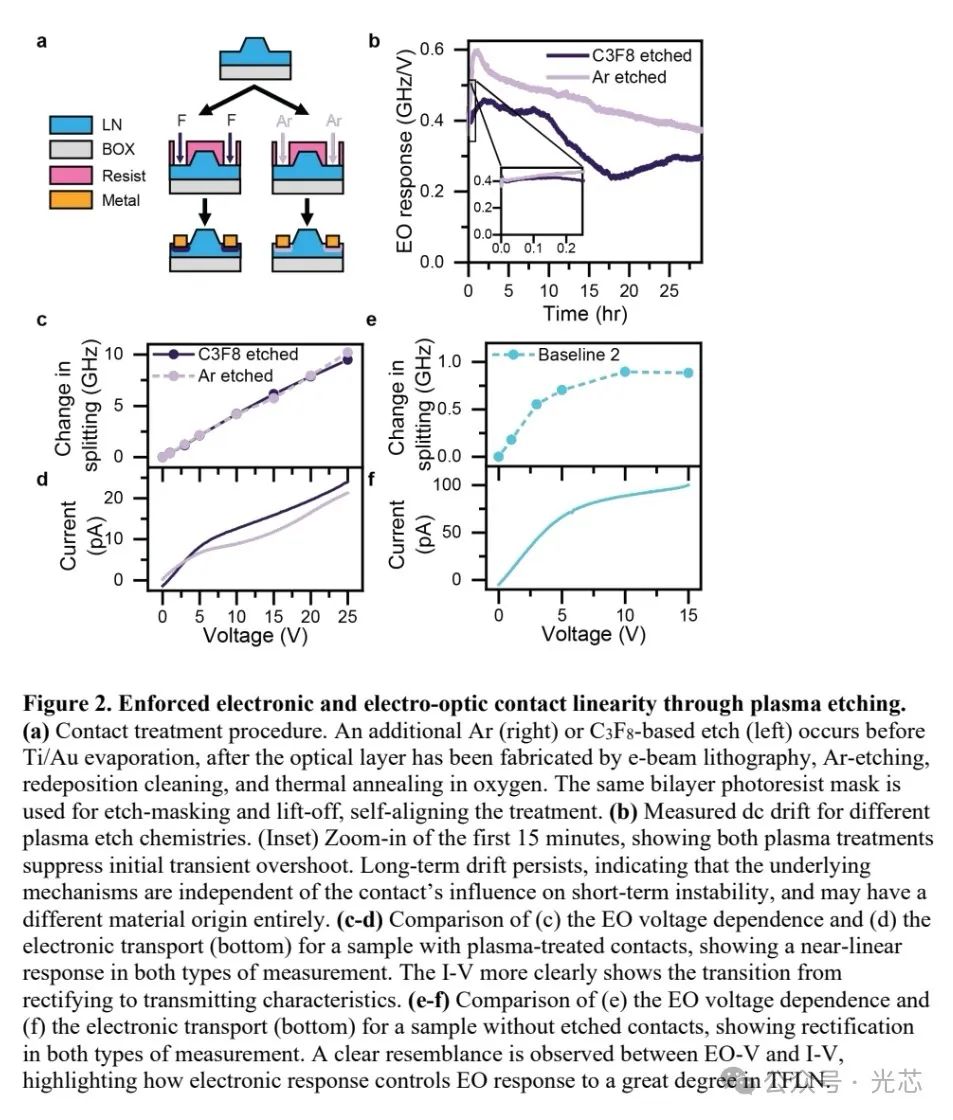

金属-LN界面存在显著的肖特基势垒（ΦB）。根据Baliga的半导体器件理论，势垒高度由金属功函数与LN电子亲和能决定。未处理接触中，ΦB高达1.2 eV（图3b），导致反向饱和电流I₀仅~10⁻¹² A（图2f）。此时，电场主要降落在界面处，光学模式区的有效场强降低，表现为电光响应存在阈值（图1f）。等离子体刻蚀通过表面还原将ΦB降至0.8 eV，I₀提升至10⁻⁹ A，实现准欧姆接触（图2c-d）。

1.3 离子迁移与长程漂移

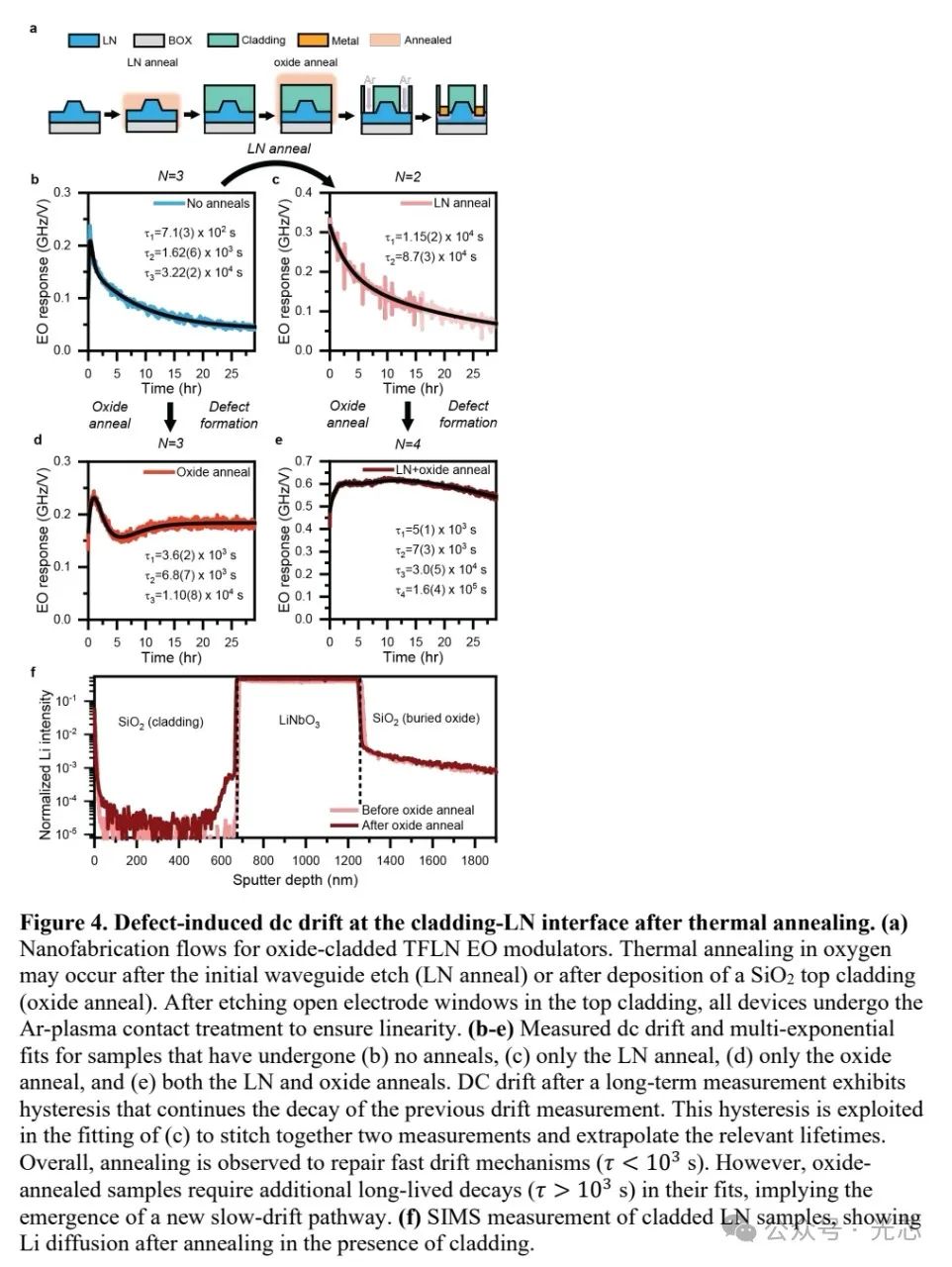

LN中的Li⁺离子在高温（>200℃）下发生迁移。通过SIMS发现，SiO₂包层退火后界面Li浓度增加30%（图4f），这与Nagata等人报道的Li⁺向外扩散现象一致。Li原子空位作为受主缺陷，可捕获极化子形成深能级陷阱，导致慢速电荷弛豫（τ₃ ~10⁴ s）。STEM显示退火后界面区域密度增加（补充图8c），可能是NbLi⁴⁺缺陷聚集所致，进一步加剧局域电场畸变。

2. 等离子体刻蚀的微观机制与优化

2.1 表面化学态调控

- Ar等离子体：物理刻蚀效应首先移除轻质Li和O原子，导致表面富Nb并形成Nb³⁺/Nb⁴⁺混合态（图3c-d）。XPS定量分析显示，O1s峰面积比从基线0.95降至0.61（图3e-f），氧原子空位浓度增加约2倍。

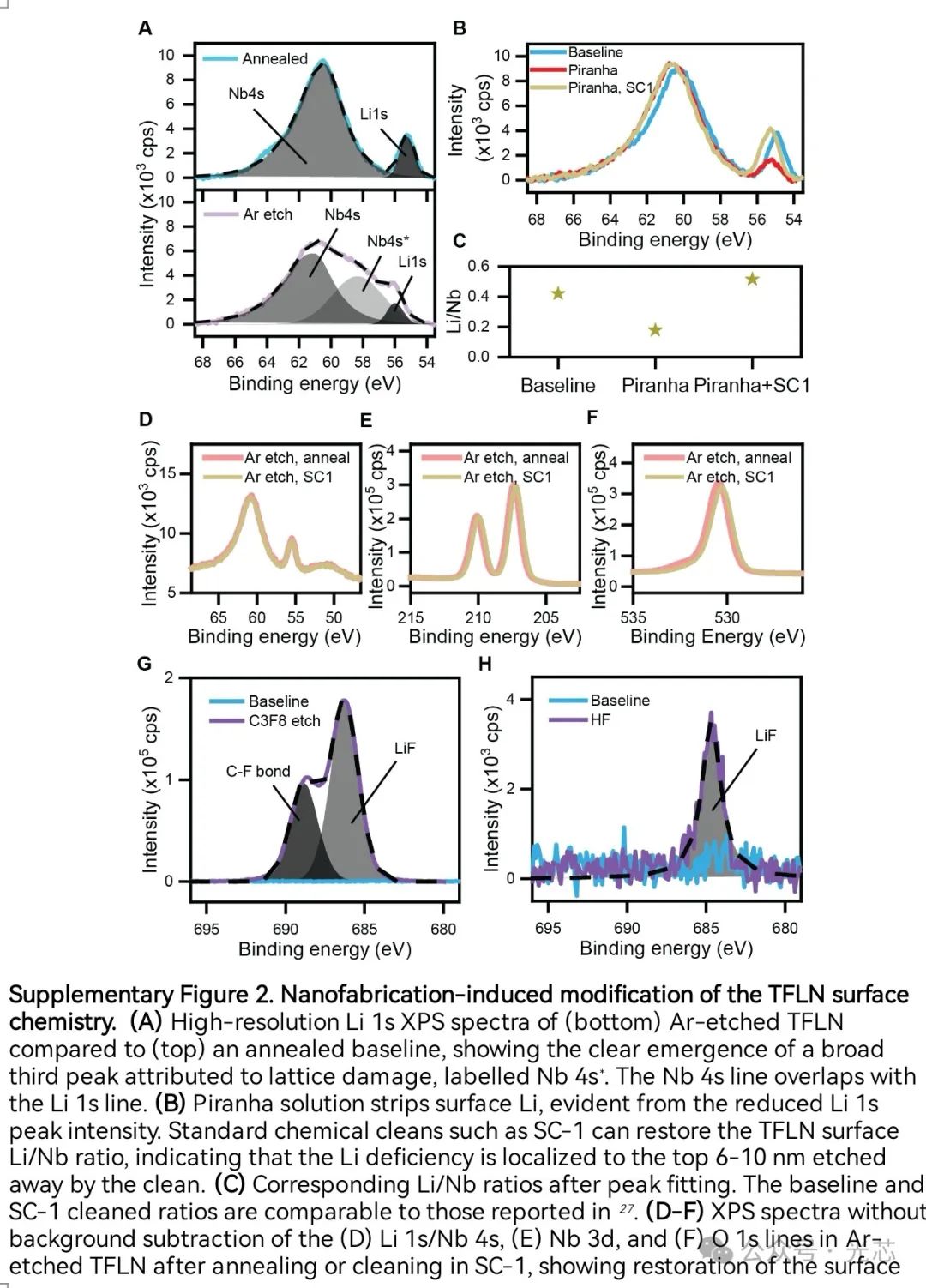

- C₃F₈等离子体：除物理效应外，F⁻与Li反应生成LiFₓ（补充图2g），部分填充表面悬挂键，降低界面态密度。但F掺杂可能引入介电层，导致长期漂移复杂度增加（图2b）。

2.2 电输运特性改进

根据Dhar的极化子传导模型，等离子体刻蚀后，载流子浓度n（Nb³⁺/Nb⁴⁺密度）提升，同时a（跃迁距离）因缺陷间距缩小而减小，综合导致σ提高1-2个数量级（图2d）。

2.3 工艺参数优化

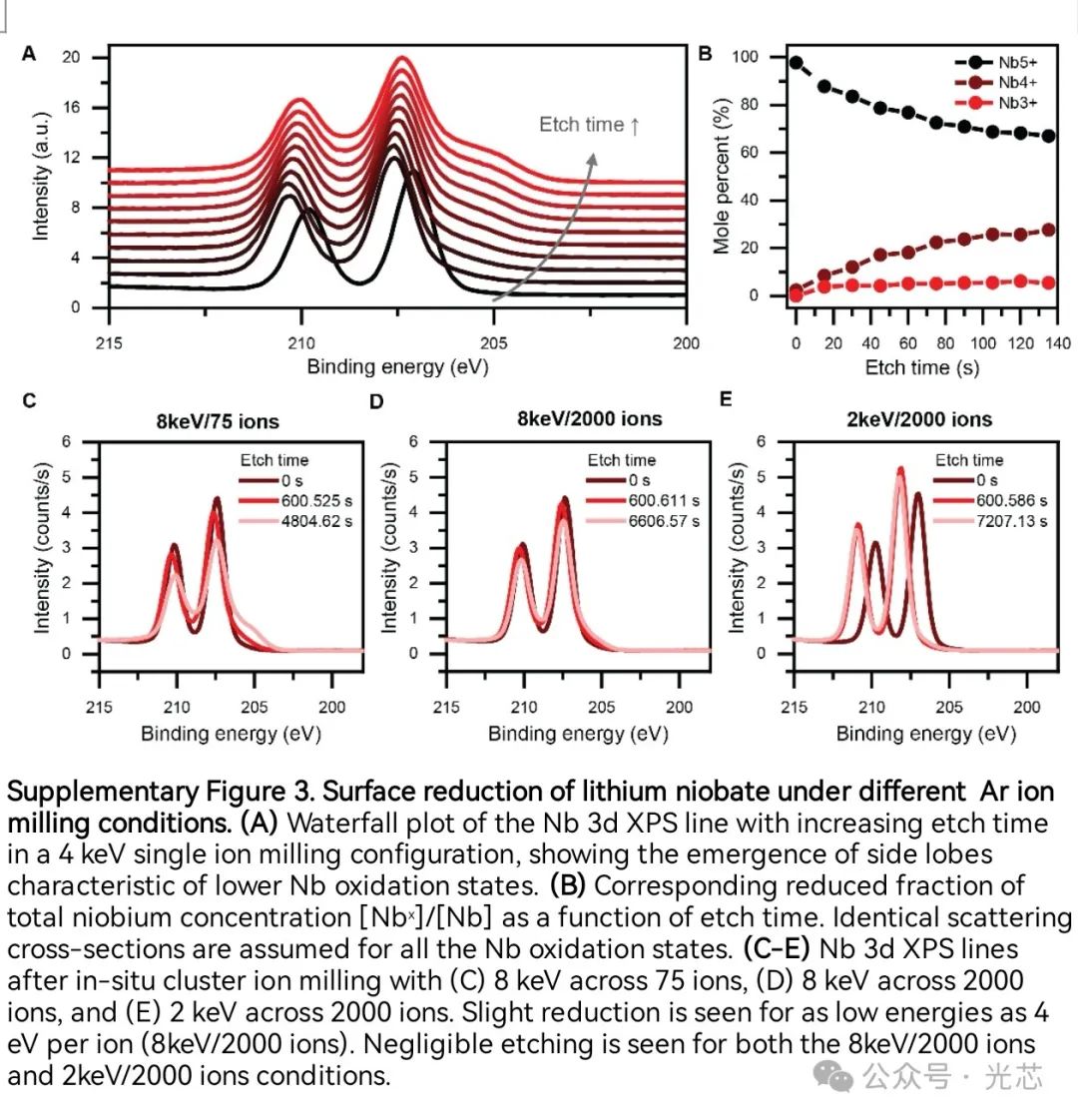

- 能量与时间：4 keV Ar⁺刻蚀30秒可移除20-25 nm表面层，平衡损伤与导电性（补充图3）。但过长时间（>60秒）将导致体缺陷增加，反而不利于稳定性。

- 后清洗工艺：SC-1清洗（NH₄OH:H₂O₂:H₂O=1:1:5）可去除刻蚀副产物，恢复表面Li/Nb化学计量比（补充图2c），但过度清洗（>10分钟）会重新引入Li空位缺陷。

3. 退火工艺的多尺度效应

3.1 晶格修复与缺陷湮灭

520℃ O₂退火可修复离子切割引入的晶格畸变。根据Han等人的研究，退火过程中O₂填充氧空位，使氧原子空位浓度从10¹⁹ cm⁻³降至10¹⁷ cm⁻³，显著降低体电导率（图4c）。同时，电子束光刻产生的辐射损伤（如色心）也被消除，抑制快漂移过程（τ₁ <10³ s）。

3.2 Li扩散与界面重构

退火时，Li⁺通过Fick扩散从LN向SiO₂迁移，扩散系数D可由Arrhenius公式估算，在520℃下，D≈10⁻¹⁴ cm²/s，2小时退火导致Li扩散深度~15 nm（图4f），与STEM观测的致密层厚度一致（补充图8c）。Li缺失区域形成锂原子空位，作为极化子陷阱，贡献长时程漂移（τ₃）。

3.3 包层材料的影响

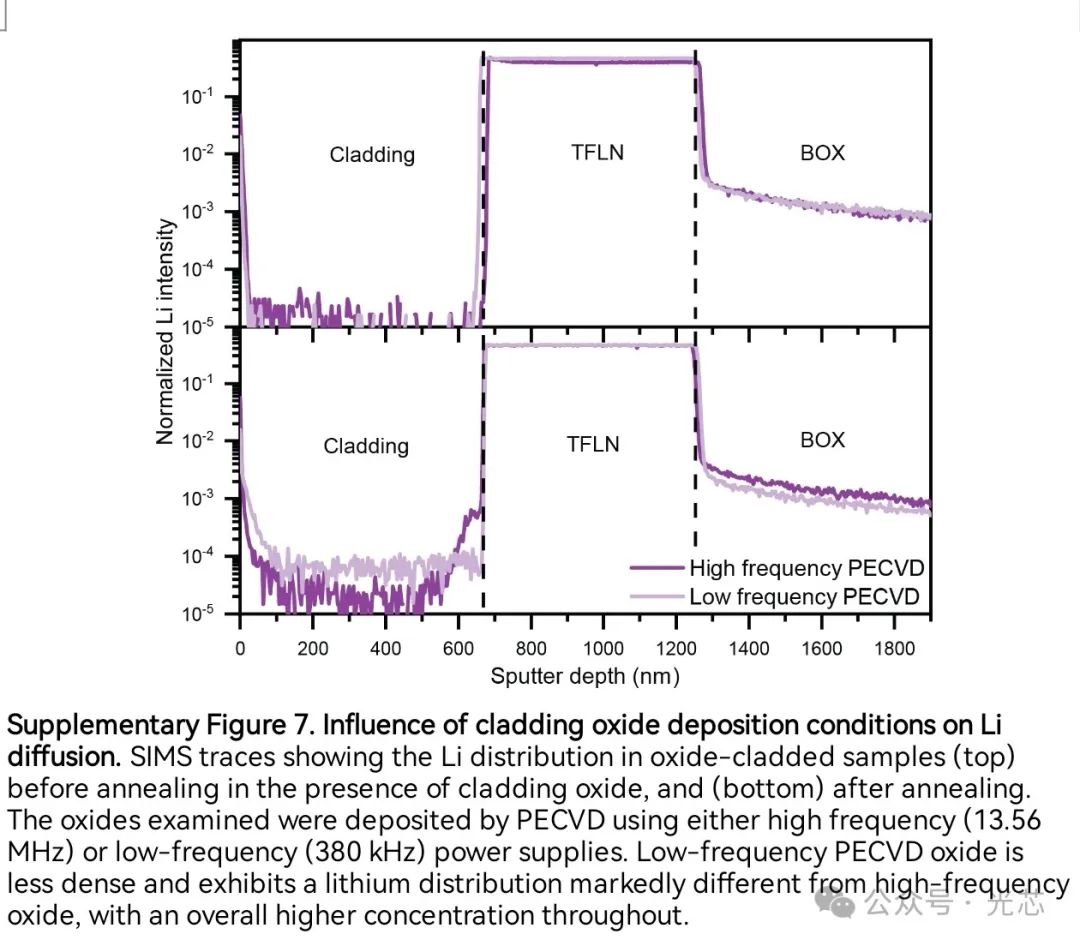

对比了高频（13.56 MHz）与低频（380 kHz）PECVD SiO₂（补充图7）。低频SiO₂密度较低（~2.0 g/cm³ vs. 2.2 g/cm³），孔隙率更高，导致Li⁺扩散速率加快。低频PECVD SiO₂的Li扩散深度比高频工艺高40%。未来可采用高密度包层（如Al₂O₃，密度3.9 g/cm³）抑制Li迁移。

4. 电路模型与漂移定量分析

4.1 双二极管接触模型

未处理接触的I-V特性可用反向串联二极管模型拟合（图3a），其中，非理想因子n=1+I₀R_bulk/(2V_th)。等离子体处理后，R_bulk从10¹² Ω降至10⁹ Ω，n≈1.1，接近理想二极管特性。

4.2 多指数漂移动力学

漂移响应可分解为：

- τ₁ (~10² s)：界面电荷陷阱填充（图4b），与极化子捕获/释放相关。

- τ₂ (~10³ s)：体缺陷再分布，受NbLi⁴⁺浓度调制。

- τ₃ (~10⁴ s)：Li⁺迁移导致的离子屏蔽（图4d-e）。

5. 技术展望与挑战

5.1 表面/界面改善

一般来说，表面化学和界面效应对器件性能的影响，尤其是对可靠的电光性能的影响，会随着材料尺寸的减小和表面 - 体积比的增加而加剧。本工作深入理解了在TFLN纳米光子器件中实现稳定和线性电光操作的界面条件。虽然通常认为热退火可以提高器件性能，但本工作发现，TFLN电光器件必须经过精心设计，以防止锂扩散到包层中，就像硅光Foundry也会防止掺杂剂扩散一样。此外，接触界面的微小改变会极大地影响直流响应的演变，这突出了全面了解TFLN的电子特性（而不仅仅将其视为理想的无缺陷电介质）的重要性。为此，本工作利用LN中传导的极化子特性，开发了一种化学还原方案，尽管存在蚀刻损伤，但仍能提升接触线性度。接触工程在集成电路和硅光子学中已得到充分理解，但在不明确依赖载流子注入进行折射率调制的电光器件中却很少使用。

5.2 新型材料体系

- 钽酸锂（LiTaO₃）：其Li迁移激活能更高（Q≈1.5 eV），可能更适合高频应用。

- 铌酸钾（KNO₃）：无Li扩散问题，但电光系数较低（r33≈15 pm/V vs. LN的30 pm/V）。

6. 结论

该研究通过多尺度表征与建模，建立了TFLN器件性能退化的“界面-缺陷-漂移”关联，为高可靠性电光器件设计提供了理论框架。未来需进一步探索极化子与离子迁移的耦合动力学，并结合先进封装技术实现全集成系统的长期稳定。
