屏蔽双绞线与非屏蔽双绞线的全面对比

屏蔽双绞线与非屏蔽双绞线的全面对比

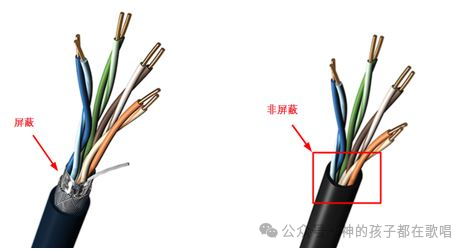

一. 外观上的不同

非屏蔽双绞线（UTP） 就是我们日常最常见的那种网线，比如家里用的超五类（CAT5e）、六类（CAT6）大多数都是它。

屏蔽双绞线（STP） 则不同，它在每一对线，或者整根线外面，包了一层金属屏蔽层，有的甚至两层（三类屏蔽、四类屏蔽都有），主要目的是抵抗外部干扰。但因为多了屏蔽层，线也更粗、更硬，施工麻烦点。

图片来源网络

二. 抗干扰能力，真有那么强吗？

这个真有。

1. 1. STP 的优势在于抗电磁干扰（EMI）和射频干扰（RFI）能力很强，适合用在电磁环境比较复杂的场景，比如工厂车间、大型UPS机房、电力配电柜旁边。如果你布的线靠近高压电线、荧光灯、变频器，STP 是更稳妥的选择。
2. 2. UTP 则比较“平民”，虽然没有金属保护层，但由于对绞工艺的优化，也能抵消部分干扰。放在一般的办公环境、家用网络或者标准机房里，问题不大，性价比还高。

三. 布线难度和施工注意事项

如果你准备用 STP 线缆，注意两点：

1. 1. 必须接地，不然屏蔽层就等于没用，甚至会变成“集电器”，反而引入更多干扰；
2. 2. 线缆、配件、模块、配线架都要选全套屏蔽的，否则整个屏蔽系统就断链了。

而 UTP 则相对简单，不用考虑接地问题，也不用在意设备之间的屏蔽一致性，布线灵活、成本低、维护也轻松。

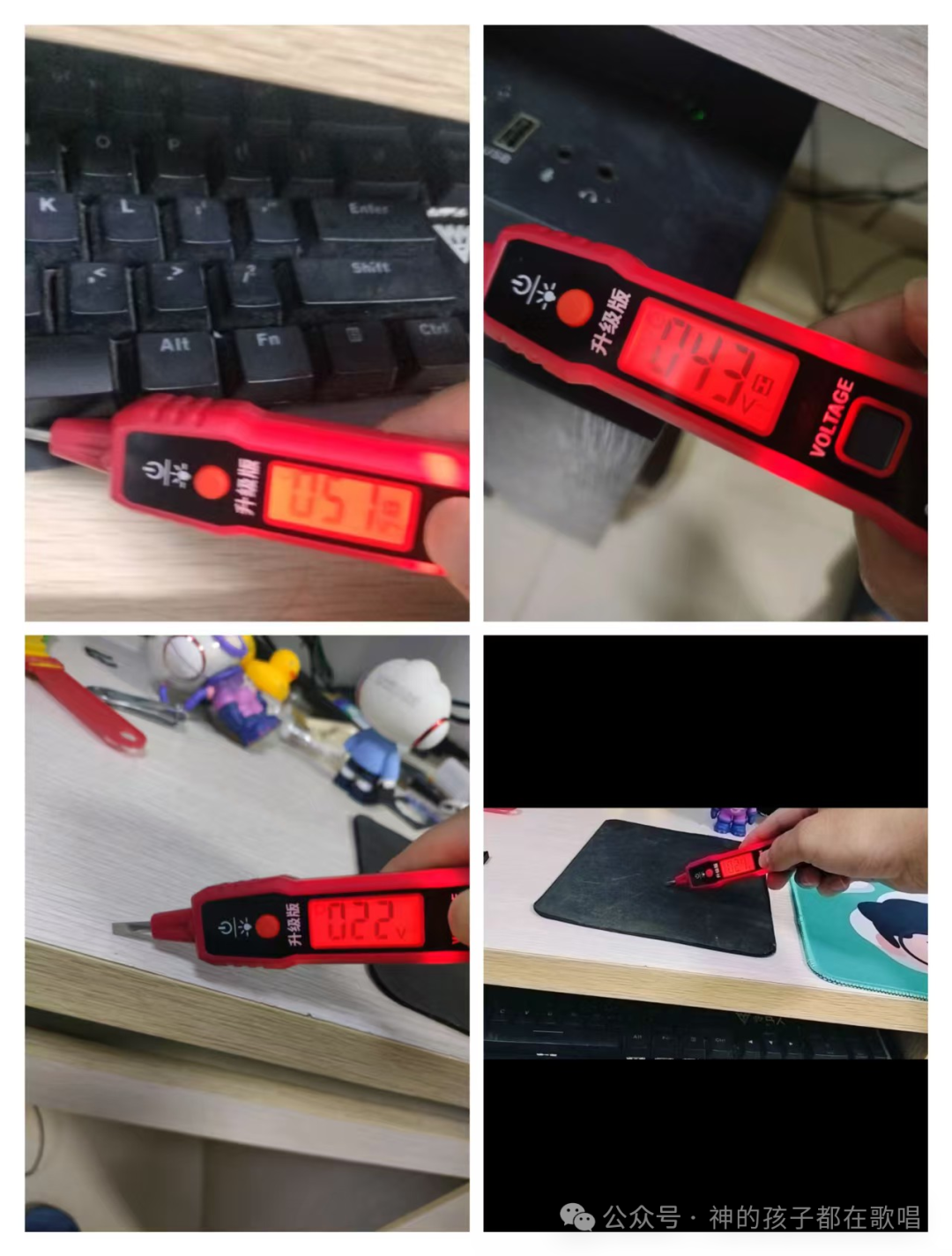

说起接地，不得不说我起我宿舍电脑了，没有接地线，我上回买了根电笔拿来玩一下，好家伙，不测不知道，一测吓一跳 ， 电脑机箱带了几十V的电压，离谱的是电脑桌和鼠标垫都带电。经过排查才发现原来我宿舍没地线（租的老房子）。

我还专门录了个解决视频，大家感兴趣可以看看。 https://www.bilibili.com/video/BV1M8zAYtEb6/?spm_id_from=333.1387.homepage.video_card.click

四. 常见使用场景对比

五. 那到底该怎么选？

1. 1. 如果你是做普通商业写字楼布线，选 UTP 就够了。
2. 2. 如果你项目靠近电气设备、变频器，甚至是有强电/弱电混跑，那一定得上 STP。
3. 3. 做数据中心或超高速传输（万兆）环境，预算允许的前提下，选择屏蔽线缆会更稳妥。
