早就知道要出这颗料了：

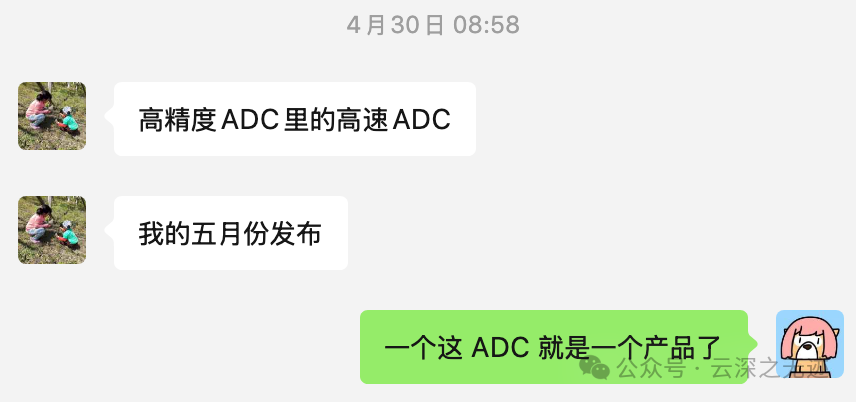

没想到是五月份份尾巴

没想到是五月份份尾巴

昨天发布了，数据还没有补全，今天就拿到了手册，赶紧一睹为快。

大家都知道调制ADC是高精度的，那能不能速度太快点呢，那这样就有两个好指标了。

先看一下TI的片子，ADS12xx系列的东西，其实初看就知道性能非常强，都做到了512kSPS了。

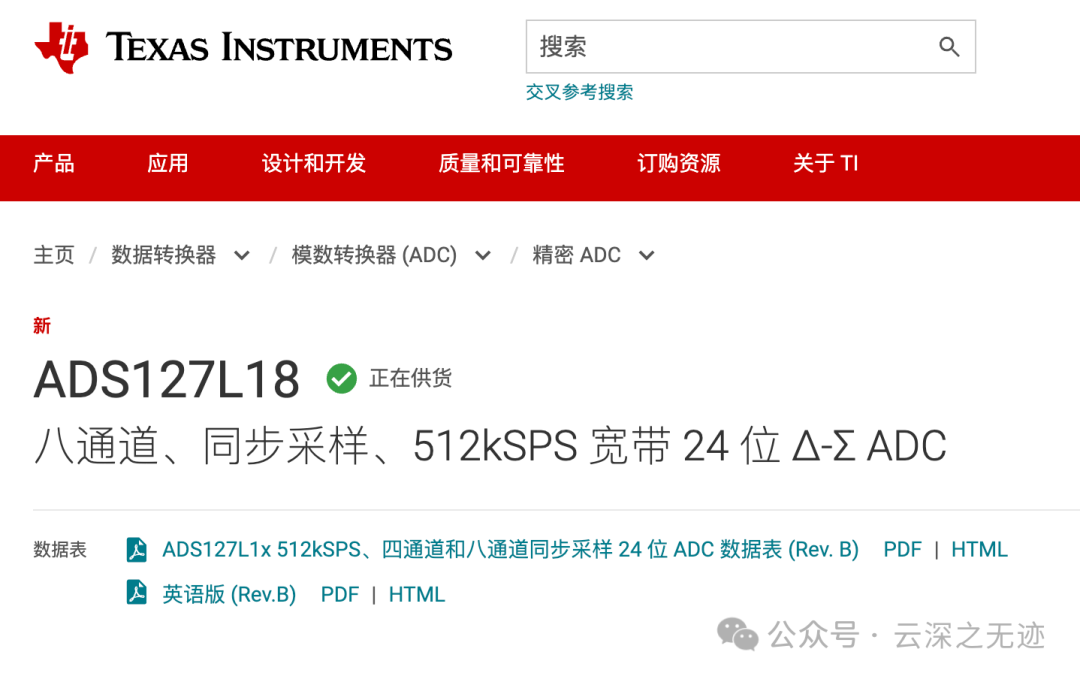

目前TI的产品，24年三月份发布，我这个没有写过，但是有草稿

目前TI的产品，24年三月份发布，我这个没有写过，但是有草稿

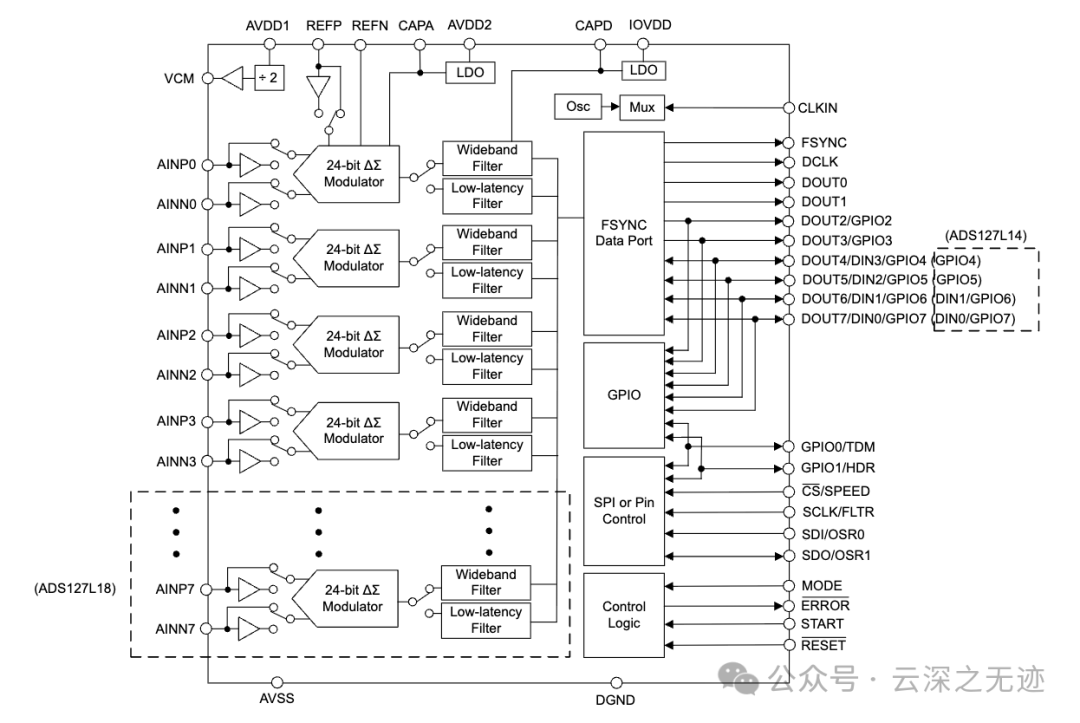

好的，看框图是真同步，后面的输出也是并口

好的，看框图是真同步，后面的输出也是并口

全同步的ADC是很贵的，参考我写的AD7771（但是这个老啦，功耗高，也慢了）。

封装的话是：

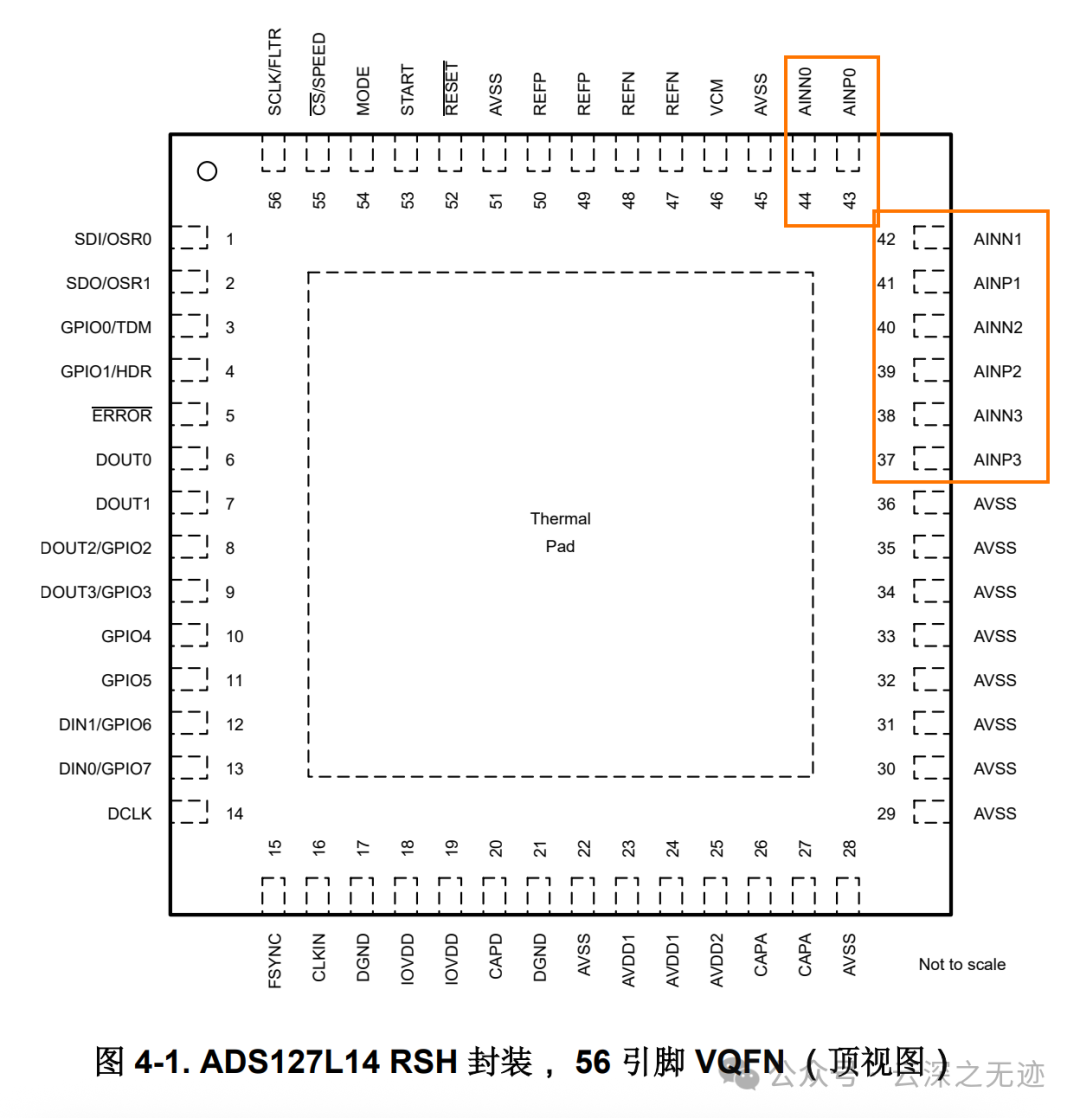

VQFN，是比较好焊接的，然后整个引脚的分布是非常合适来布线的

VQFN，是比较好焊接的，然后整个引脚的分布是非常合适来布线的

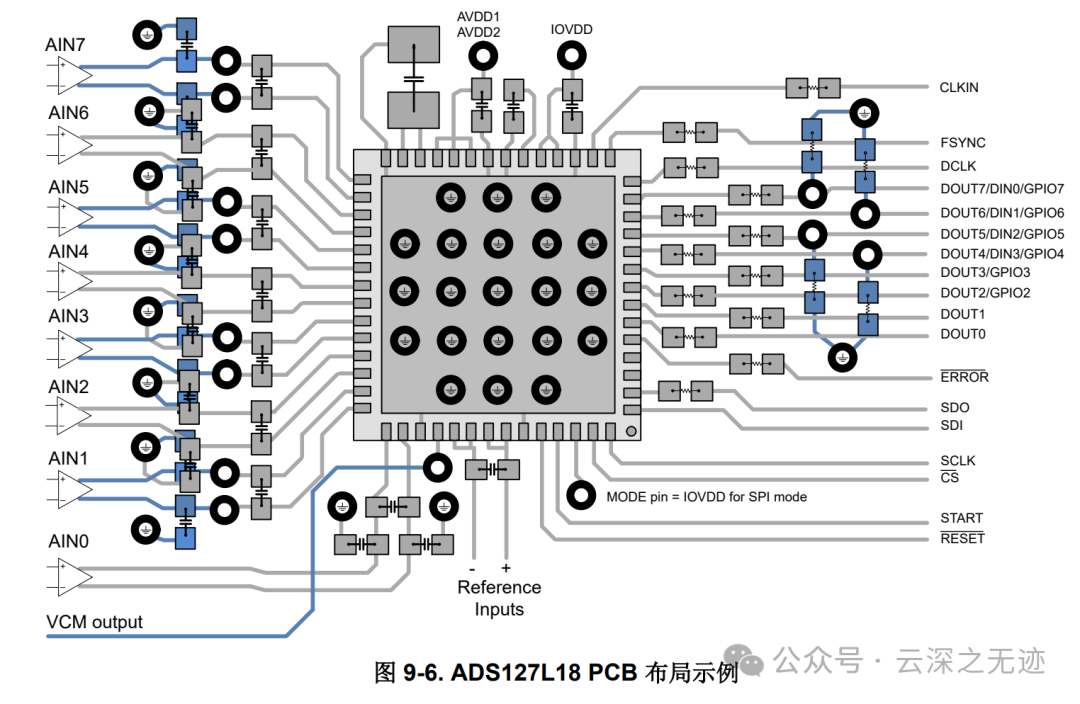

非常丝滑

非常丝滑

因为我们的目标是领慧，这个TI就写到这里吧。

1278推出的早（是真真正正的ADS1278，上面是一个新升级的版本），有10年了，市占率高， AD7768稍晚些，客户群体次之， ADS127L18去年推出了，客户群体更小；所以生意逻辑是替代ADS1278，抢AD7768，秒AD127L18市场（哈哈哈，这个到底能不能做到呢？可以给时间来看）

然后性能是对比的ADI：

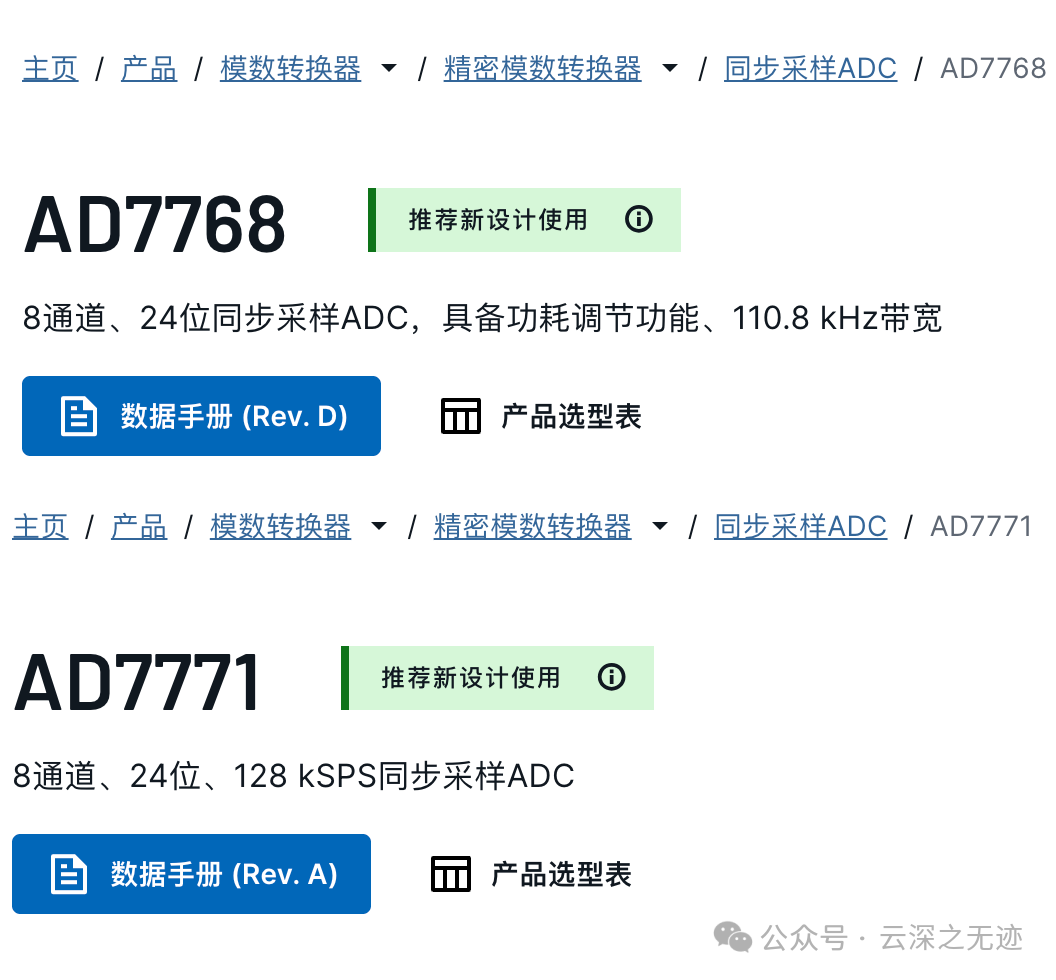

我还是对我的AD7771 念念不忘

我还是对我的AD7771 念念不忘

这两个片子，一个是带宽，一个是采样率，还不太一样。

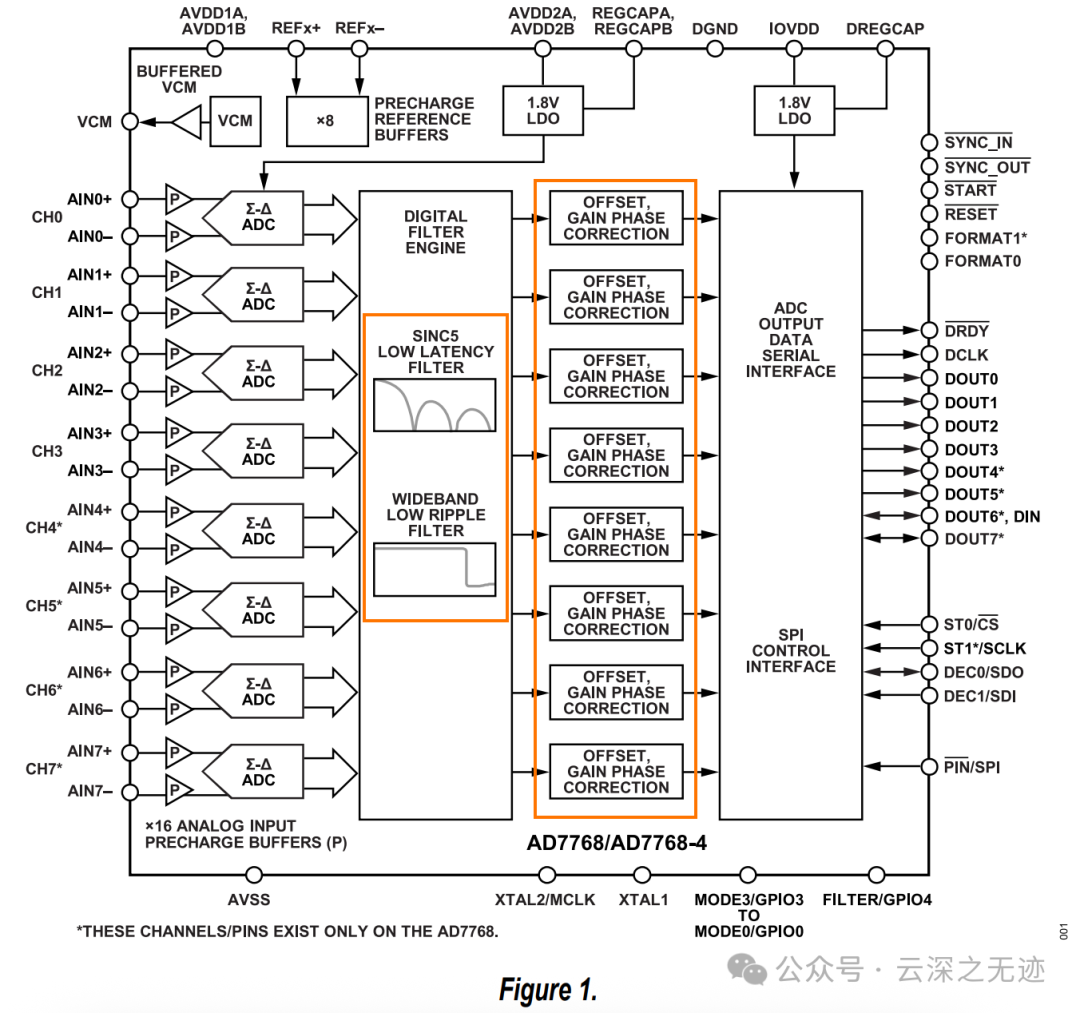

框图的话，就是标准的信号链设计，线性的直接注入到后面

框图的话，就是标准的信号链设计，线性的直接注入到后面

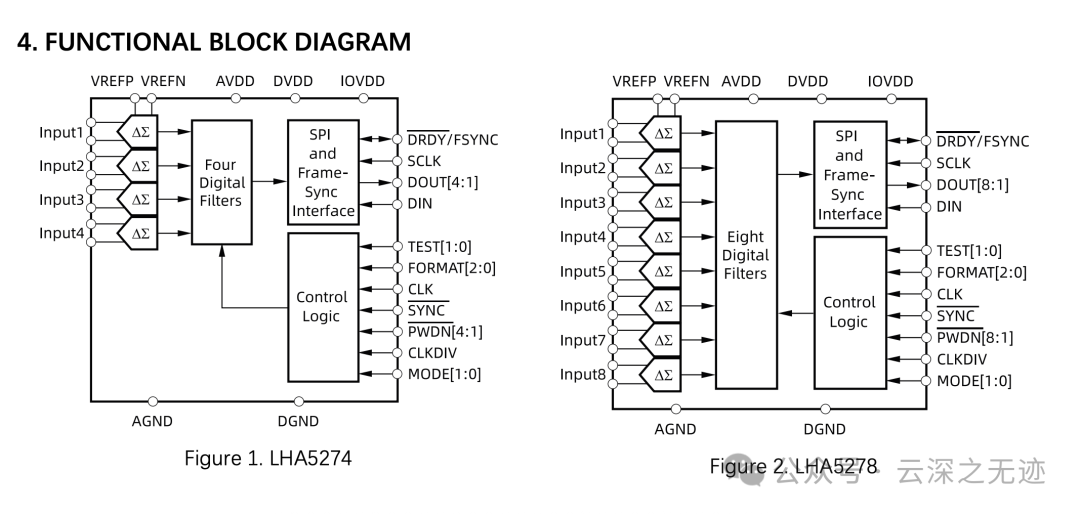

然后LHE的框图给的是像TI的样子：

LHA5274/LHA5278

LHA5274/LHA5278

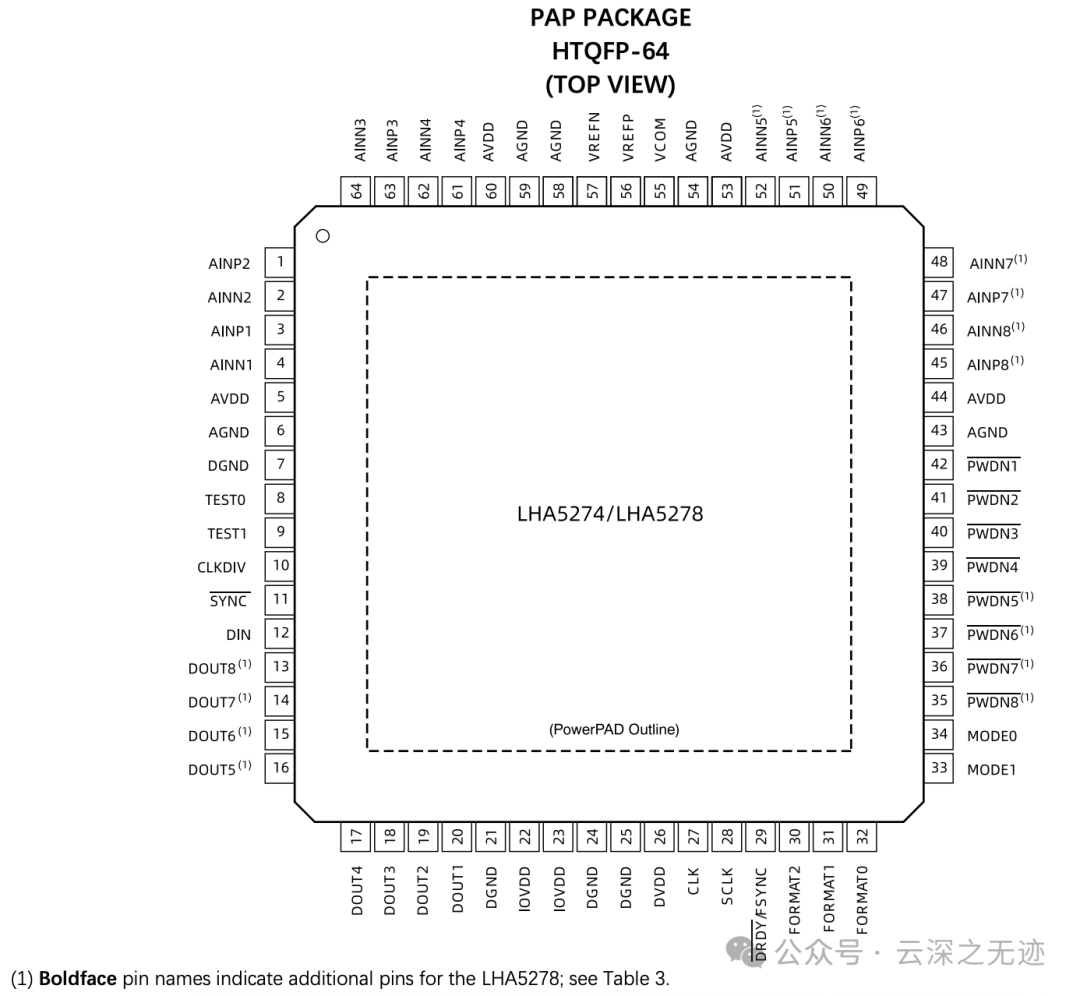

然后引脚经过确认是和TI的兼容

然后引脚经过确认是和TI的兼容

赶紧进入喜闻乐见的解读环节吧！

参数其实大家都能看，但是这样的ADC是合适什么场景使用呢？

下面我来逐条分析 LHA5278 应用推荐中的场景，并说明各自对 ADC 的参数要求，以及这颗 ADC 为什么适合这些应用：

当然可以，以下是对 LHA5278 在五个推荐应用中的逐条深入分析，每个都详细说明为什么它适合这些场景，需要的 ADC 参数是什么，我觉得大家是非常喜欢这部分的内容。

1. 过程控制 (Process Control)

过程控制通常关注慢速变化的模拟量（如温度、压力、电流、电压），关键在于：长期稳定性，高直流精度，低温漂，多通道同步监测；这类应用不太关心带宽和采样率，而更看重 DC 准确度与长期可靠性。

LHA5278 提供：

24 位分辨率，满足高分辨 ADC 要求

INL 仅 2 ppm FSR，误差极小

增益漂移 1 ppm/°C，偏置漂移仅 0.25 μV/°C，非常适合温漂敏感应用

每通道独立掉电功能 + Low-Power 模式（12mW/channel），适合长时间低功耗运行

同时也支持 8 通道同步采样，便于工控系统批量监测；适合用于例如 PLC、工业 DCS 中对多通道模拟输入模块的实现。

2. 振动 / 模态分析 (Vibration / Modal Analysis)

这种应用往往处理的是 高频信号或瞬态冲击响应，因此对采样率、带宽、同步性要求极高，不能出现通道时间漂移或采样时序误差。

LHA5278 优势：

在 Ultra-Speed 模式下可达 256kSPS 采样率，带宽最高可达 110.8 kHz，完全可覆盖机械结构响应带宽

通道为 真正同时采样结构，可实现亚微秒级通道间匹配（<500 ps）

具备 –120 dB 的通道间串扰抑制，避免结构共振信号在不同通道之间串音

采用 线性相位 FIR 滤波器，保证相位一致性，适用于模态频率/模态振型分析；因此非常适合进行机械振动分析、结构冲击响应测试等。

3. 多通道数据采集 (Multi-Channel Data Acquisition)

此类系统往往希望接入 多个传感器通道，并将采集结果发送至 MCU、FPGA 或上位机进行分析。

关键关注点在于：通道数要足够；数据接口要支持扩展和同步；而且成本与系统简化。

LHA5278 优势：

提供 8 通道同步采样，是目前中高速 ADC 中少有的集成度高方案

支持 SPI 和 Frame-Sync 接口，可灵活匹配不同系统总线

内建 TDM 模式输出：将 8 通道数据串行打包从一个 DOUT 输出，简化布线

可使用 DIN/DOUT 级联多个芯片（Daisy Chain），轻松扩展到 16、24 或更多通道

所有配置通过引脚完成，无需 MCU 配置寄存器，系统集成更容易；适合构建通用的 DAQ 系统、FPGA 接口采集卡、USB 高速采集模块等。

4. 声学 / 动态应变 (Acoustics / Dynamic Strain Gauges)

对 ADC 的动态范围和带内线性度要求很高，尤其是声音信号或动态微小电压的测量，关注：

极低噪声；高 SNR；低 THD；带内平坦的频响和零相位误差

LHA5278 优势：

在 High-Resolution 模式下，可实现 SNR 高达 114 dB（VREF=4.096V）

THD 典型值 –115 dB

噪声低至 5.5 μVrms，非常适合微小动态电压采集

使用 线性相位 FIR 滤波器，群延迟固定，避免声音信号失真

通道同步性强，适合多麦克风阵列或多点应变分析；适合于声场测量、麦克风阵列（波束形成）、动态桥式传感器、声发射监测等高保真应用。

5. 压力传感器 (Pressure Sensors)

压力传感器常输出微弱电压，尤其在静态/缓变环境中对精度和稳定性要求极高。

关注点包括：高直流精度；低温漂；高分辨率（特别是微小压力变化时）；低功耗适合便携测量或无线节点。

LHA5278 优势：

提供 真正的 24-bit 分辨率，能够捕捉极微小压差变化

INL 优于 2 ppm，有效避免系统测量线性误差

温度漂移极低，适合恶劣环境下的长期部署

支持 单端测量方式（AINP 输入，AINN 固定 2.5V）用于半差分桥式传感器连接

低功耗模式 每通道仅 12 mW，适合无线节点/电池系统；适合用于高精度压力变送器、医用压力测量仪、工业过程压力监测系统。

总结一下：

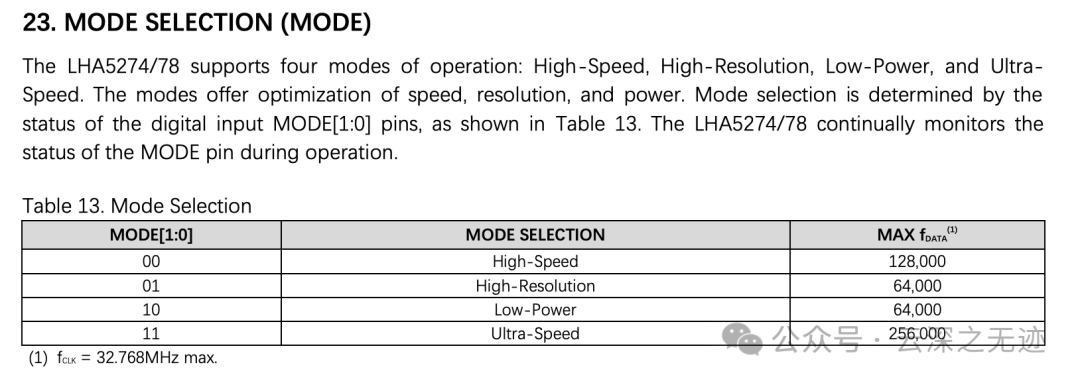

关于采样率是可以控制这两个寄存位

关于采样率是可以控制这两个寄存位

中文解读一下

用户可根据需求选择速度、分辨率、功耗的平衡点，通过 MODE[1:0] 引脚控制。

AC & DC 性能亮点

THD (Total Harmonic Distortion)：–115 dB（@1 kHz, –0.5 dBFS）

总谐波失真是指输入纯正弦波时，输出信号中包含的所有非基波分量（2~7次谐波）总能量，相对于基波能量的比例（通常以 dB 表示）。

–115 dB ： 代表谐波功率比基波低 115 dB，即仅有百万分之三的失真，非常干净。

对于高保真音频、动态应变测量、谐波分析系统，可确保信号保真度；

THD < –100 dB 是优秀等级，–115 dB 属于 高端实验室级别 ADC 水准。

INL (Integral Non-Linearity)：2 ppm FSR（±0.0002%）

INL 是测量实际转换结果与理想线性输出之间的最大偏差，衡量整体“线性”程度。

2 ppm ： 即全量程误差不超过 0.0002%，非常适合用于高精度直流测量。

在过程控制、高分辨力测量中（如压力、电流、电压表）不会因 ADC 自身偏差而产生系统性误差；与高精度 DAC 组成闭环控制系统时，INL 是稳定性与跟踪误差的瓶颈之一，LHA5278 具备优异表现。

Offset Drift：0.25 μV/°C

零点漂移表示温度每变化 1°C，ADC 的零点误差会发生多少微伏的变化。

0.25 μV/°C ：非常小的漂移，对长时间运行或工业温区（–40°C~125°C）来说，几乎无需软件温度补偿。

如在 80°C 的温差范围下，零点最大误差是 20 μV；对 2.5V 满量程的 24bit ADC（1 LSB ≈ 0.15 μV）来说，大约偏移 130 LSB 左右，极低且稳定。

Gain Drift：1 ppm/°C

增益漂移是指 ADC 每升高 1°C，输入放大倍数的相对变化。

1 ppm 每升高 1°C，输出的数值偏差不会超过 0.0001%

如果你使用外部精密电压参考源（如 REF5040），但 ADC 自身的增益随温度变化，就会拉低整体精度；对于计量级别设备、模拟量远程传输再采样等，1 ppm/°C 是顶级指标，表明 LHA5278 可用于 实验级别仪器、计量台、远程电量监测系统。

通道串扰（Crosstalk）：–120 dB（@1 kHz）

一个通道的信号对其它通道输出造成的干扰强度，常以激励信号和被干扰信号之间的 dB 比表示。

–120 dB ： 被干扰通道中的串音成分相当于激励信号的百万分之一以下。

在多通道系统（如应变桥、麦克风阵列）中，通道串扰会导致伪信号、数据耦合、或识别错误；–120 dB 是极其优秀的指标，说明内部布局、电源隔离、采样瞬间控制都非常出色。

共模抑制比（CMRR）：110 dB（@60 Hz）

CMRR 衡量 ADC 对于两输入端共同时变化信号（如电源纹波、地回流等）抑制能力。

110 dB ：对于 60 Hz 共模干扰（例如电源干扰）能够衰减 10⁵ 倍以上。

对于如压力、电桥、热电偶、电流检测等应用，模拟前端差分放大器带来较高 CMRR，而 ADC 自身若 CMRR 不足，整体抗干扰会严重下降；LHA5278 的 CMRR 在这一点上 非常适合工业环境/交流干扰场景。

滤波与同步机制

内部使用 多级线性相位 FIR 数字滤波器，那什么是线性相位 FIR 滤波器？

FIR（有限冲激响应）滤波器常用于 ΣΔ ADC 中的数字抽取与抗混叠；线性相位意味着：所有频率分量的群延迟一致，不会造成相位扭曲或波形变形。

多级 + 线性相位的好处：

采用分阶段抽取/分段滤波，提高运算效率；对于多频信号如语音、震动、应变波形，可以避免“频率成分之间不同步”现象；带内非常平坦（通带波纹 ±0.001 dB），带外高衰减（>118 dB），可以有效滤除调制噪声和带外干扰；

可支持 外部同步 SYNC 引脚 精确控制采样相位，通道之间采样时间匹配误差 < 500ps

SYNC 是 ADC 的同步复位控制引脚，用来“对齐所有内部采样计数器”，重新开始采样。

多个 ADC 同时采样时，可能因时钟上电延迟、复位时间差异导致不一致；

使用 SYNC 信号可实现：启动采样“统一基准点”；多颗 ADC 之间 同步到同一时钟沿；以便实现高精度、无相移差异的系统采样。

通道匹配误差 < 500ps：

指芯片内多个通道在同一时钟下采样，其采样时刻误差小于 0.5ns；对于采样 100kHz 的正弦波来说，这对应相位误差不到 0.02 度，可以认为是“同时采样”。

OSR 是调制器采样频率（fMOD）与最终输出速率（fDATA）的比值；ΣΔ ADC 的核心机制就是通过高 OSR + 噪声整形，在数字域降低带内噪声、提升分辨率。

OSR 越高，带内噪声越低，SNR 越好，但数据速率越低；LHA5278 内部根据模式自动切换 OSR，从而实现不同的性能与功耗平衡：

LHA5278 是全差分输入 ADC，每个通道由一对输入引脚 (AINP, AINN) 组成；ADC 实际采样的信号是：VIN=AINP−AINN。

支持 ±VREF 范围内的输入信号，即如果 VREF = 2.5V，则输入范围为 –2.5V 到 +2.5V（差分）。

差分输入有更强的共模抑制能力（与 CMRR 指标相辅），可以抑制电源纹波、地回流干扰；适用于桥式传感器、电流分流器、差分放大器输出。

虽然 ADC 只关心 AINP – AINN 的差值，但输入电路实际还是依赖两个输入端对 AGND 的绝对电压值。

比如LHA5278 要求：

推荐把共模设置为 AVDD/2 = 2.5V（如果 AVDD=5V），这样能最大化输入范围并保证输入电平安全。

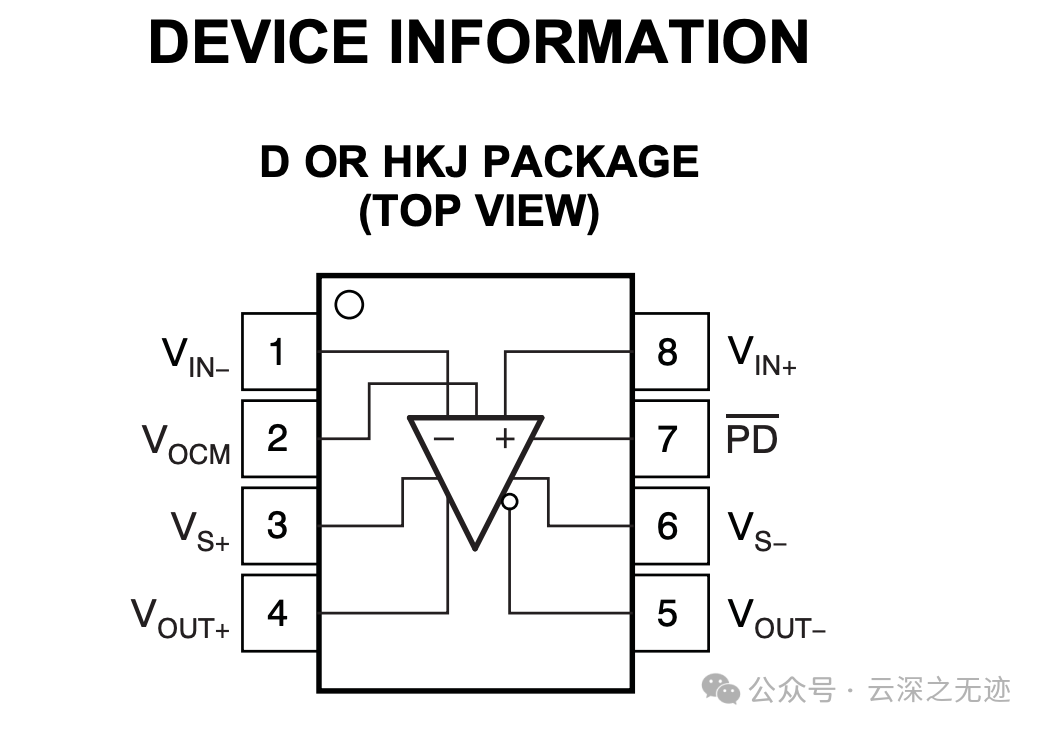

内部提供了一个 VCOM 输出（= AVDD/2），可作为输入缓冲电路的偏置点；差分驱动器如 THS4521 等常见差分放大器，其 VOCM 管脚就可以接这个 VCOM 输出。

VCOM

VCOM

LHA5278 的内部输入阻抗为 频率相关的有效阻抗；数据手册中给出的阻抗，是等效于频率内的平均阻抗值。

高阻抗代表对驱动器负载较小，减少对前级缓冲的驱动要求；但仍需使用合适的缓冲器（如全差分运放）来驱动采样电容；在低功耗模式下，采样频率降低，充放电频率降低，等效输入阻抗升高至 36 kΩ，有利于减小功耗与负载电流。

这部分内容重点在于 LHA5278 的数字接口和数据输出模式，它是该 ADC 非常灵活、系统级友好的一个亮点。下面我们逐条详细解析其机制、区别与应用价值：

支持两种接口：

我就说这个Frame-Sync 模式（FSYNC + SCLK + DOUT）

FSYNC：帧同步信号，起到“帧起始标志”作用，类似音频总线中的 LRCLK；

SCLK：同样用于驱动数据；

DOUT：输出数据。

需要主机持续提供时钟和帧信号；类似 I²S/TDM 总线，便于与 FPGA 音频/同步采集系统对接；支持稳定的帧结构，适合流式传输。

两种数据格式：

TDM（时分复用）：所有通道的数据串行输出，依次从同一个 DOUT1 引脚发送；数据帧中包含通道 1~8 的完整采样结果。

两种模式：

1. Fixed-position： 即使某通道被关闭，数据帧中仍保留其位置（输出固定为0）；易于接收端解析，数据格式恒定。
2. Dynamic-position： 被关闭的通道位置会被后续通道“顶替”，保持数据紧凑；优化数据帧长度，但需要接收端动态解析结构。

这样做可以降低引脚数量，仅需一个 DOUT；易于多 ADC 级联，通过 DIN/DOUT 形成长链；可多个芯片“串行挂载”。

但是需要较高的 SCLK 频率（特别是多级串联时），否则数据帧输出不完整。

Discrete 模式

每个通道有独立 DOUT 引脚（DOUT1~DOUT8）；所有通道数据并行输出，一起工作；

并行输出，数据延迟最小、SCLK 压力小；不需要数据帧解包，结构简单；可在低速系统中使用，比如每通道接一个 IO。

就是占用引脚较多；不太适合大规模通道系统或布线困难系统。

Daisy Chain（串联输出）

将一个 ADC 的 DOUT1 接到下一个 ADC 的 DIN；支持多个 LHA5274/78 以“链式结构”输出数据；串行数据自动拼接形成长帧。可以降低 IO 数量，一个 SPI 接口即可读取多个 ADC；适合“集中控制”的结构，如 MCU + 多个前端 ADC；LHA5278 内部自动处理帧对齐，不需要 MCU 管理传输协议。但是帧长度越长，对 SCLK 频率要求越高。

我个人是比较喜欢这个ADC的，感觉就是TI或者ADI的样子，包括用起来的样子，我反正觉得片子非常的高级，现在就去找大哥要个评估板去！
