TSMC下一代晶圆级AI系统SoW-X：16颗 ASIC＋80颗HBM4＋260Tb/s总片间带宽

在生成式人工智能（GenAI）和LLM快速发展的背景下，对计算能力、带宽和能效的需求呈指数级增长。在ECTC 2025会议上，台积电介绍了下一代SoW-X（System-On-Wafer, eXtreme）技术，它作为一种新型晶圆级3DIC结构，通过异构集成与系统级协同优化，重新定义了高性能计算（HPC）和AI应用的硬件架构边界。本文将全面解析SoW-X的技术架构、性能优势及核心实现细节。(原文标题：SoW-X: A Novel System-on-Wafer Technology for Next Generation AI Server Application)

一、技术背景与核心定位

随着AI模型参数规模突破万亿级，传统分布式计算集群面临三大瓶颈：数据传输延迟（由网络互连引入）、功耗膨胀（通信链路能耗占比超30%）、带宽效率不足（内存与计算单元的速率失配）。为解决这些问题，SoW-X采用晶圆级集成思路，将计算、存储与互连功能重构为一个有机整体，实现"集群级算力、芯片级效率"的突破。

作为2.5D结构的创新演进，SoW-X融合了InFO_SoW（晶圆级系统集成扇出）与CoWoS-L（晶圆级先进封装）技术优势：前者提供低延迟、高带宽密度和低阻抗电源分配网络（PDN），后者支持高带宽存储器（HBM）集成与局部硅互连（LSI）增强。此外，SoW-X引入了系统工艺协同优化（STCO），以优化局部硅互连（LSI）互连的金属堆叠和晶圆扇出再分布层（RDL），从而显著提高计算能力和数据传输总带宽。这种融合使SoW-X能够打破传统封装的物理限制，实现16个 full reticle尺寸的ASIC、80个HBM4模块及2800个224Gb/s SerDes通道的高密度集成，总片间带宽达260TB/s，外部带宽达80TB/s，较同规模分布式集群性能提升46%，功耗降低17%，能效比提升1.76倍。

二、整体方案概述

SoW-X的核心是重构晶圆，通过晶圆级再分布层（RDLs）与局部硅互连（LSI）的协同设计，实现跨晶圆的高速信号与功率传输。其结构呈现分层异构特征：

◆ 顶层功能区：由专用ASIC和HBM组成，它们可在SoW-X晶圆上重复布局，并被IO芯片环绕以实现外部连接；

◆ 互连层：RDL通过局部硅互连（LSI）和嵌入在模塑中的绝缘体通孔（TIV）分为背面和正面，形成重构的中介层。通过STCO实现针对不同应用的布局定制、RDL厚度调整，以及针对UCIe、XSR 224G SerDes等不同连接协议配置。SoW-X通过LSI或RDL提供更直接的传输路径，大幅减少传统package-to-package传输过程中基板引起的串扰。

这种结构赋予SoW-X两个主要优势：更高的系统功率效率，以及消除了超大尺寸封装基板工艺中面临的C4焊点难题。利用这种架构，SoW-X通过XSR 224G SerDes实现ASIC之间5TB/s的通信速度，通过LSI UCIe Gen6实现ASIC-to-ASIC和ASIC-to-memory之间10TB/s的通信速度。

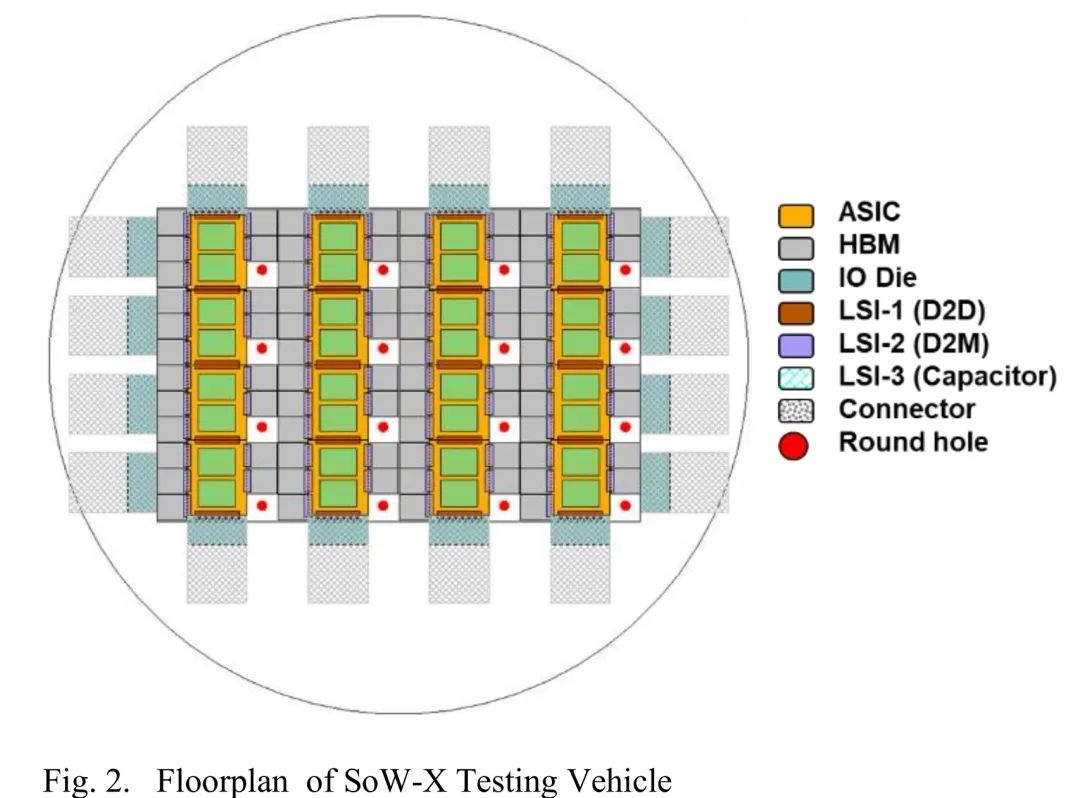

如图2所示，在一款测试载体中，SoW-X的结构配置以4x4的ASIC阵列为核心，其外围布置有5x16的HBM，最外侧则包含16个IO裸片以实现外部通信。SoW-X正面RDL采用聚酰亚胺以构建细间距连接，背面采用多层RDL构建，所用材料为聚酰亚胺和类ABF材料，各层厚度不同，且嵌入了用于XSR 224G SerDes的收发器（Tx-Rx），同时实现从稳压器到各组件的高效供电。 该结构中包含三种通过扇出技术重构的LSI：一是集成UCIe协议实现ASIC间桥接，二是借助HBM4 PHY协议实现ASIC与存储器的通信，三是作为独立电容发挥电源去耦作用。多个TIV围绕在LSI周围，为ASIC和HBM提供高速信号的直接通信路径及供电传输。此外，晶圆内均匀分布着贯穿整个结构的圆形通孔以满足组装需求，组装时先将电源模块和连接器模块安装在晶圆上，随后再安装冷板和控制板组件。

三、SoW-X的系统工艺协同优化

优化的思路如下：首先，SoW-X旨在优化晶圆面积利用率，以实现多功能裸片的集成，同时满足机械固定要求。其次，它力求最大化ASIC间、ASIC与存储器间以及外部IO的带宽，同时最小化延迟和功耗。通过对这些考量因素进行严格评估，有助于理解它们对SoW-X技术的开发和改进所产生的影响。 1. 当前CoWos-L 5.5X的性能及互连瓶颈 优秀的AI系统会最大化每瓦性能（TFLOPS/W）和每TFLOPS的存储器带宽。前者用于应对训练先进大模型时不断增长的计算和功耗需求，后者则确保平台能适应具有不同数据重用率的各类应用场景。

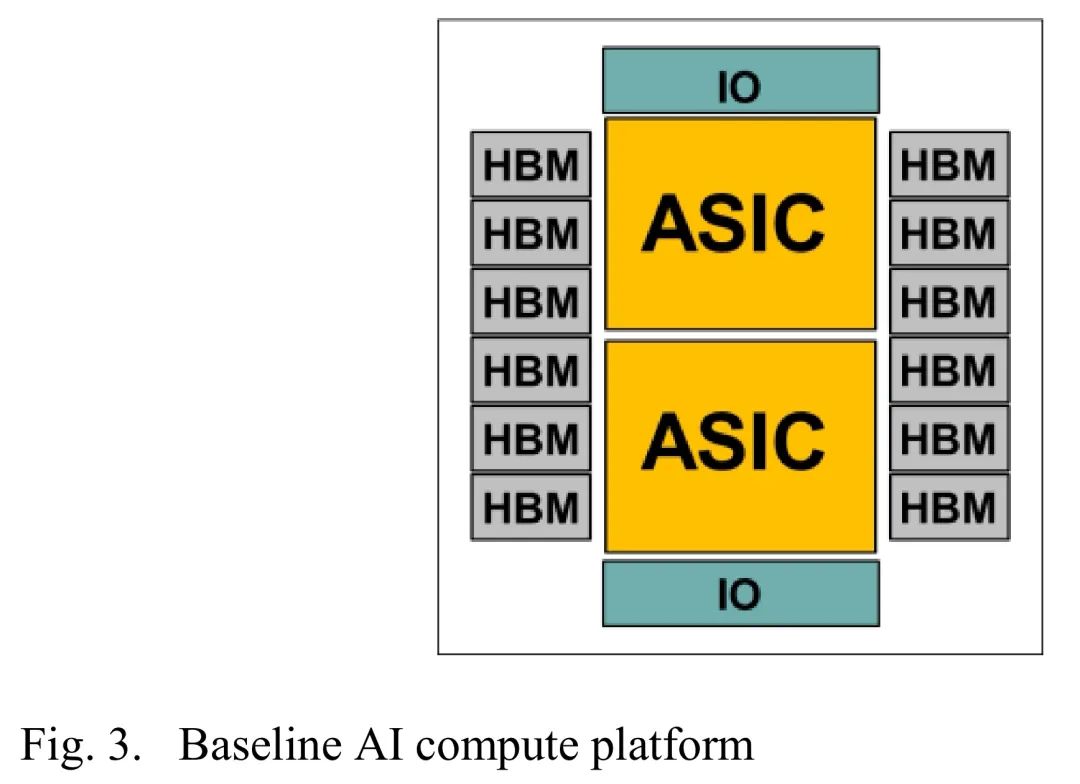

图3所示的基线配置代表了当前最先进的AI计算平台。该系统的核心是一个基本的CoWoS-L单元，其采用5.5x 光罩尺寸，可容纳2个ASIC裸片、12个HBM模块和2个外部IO裸片。这些组件通过中介层内的嵌入式大规模集成电路（LSI）实现互联。ASIC间连接采用UCIe高级协议，在8mm的连接长度上实现10TB/s的带宽。此外，ASIC与存储器的连接采用HBM4物理层（PHY）协议，总存储器带宽达19.2TB/s。外部IO对于不同重复单元间的数据传输至关重要，它集成了多个PCIe Gen6通道，在2米铜缆范围内可为机架内及相邻机架连接提供高达20TB/s的带宽。 当考虑从任意HBM访问数据的概率均等的工作负载时，由8个通过PCIe连接的单元，尽管ASIC计算能力是单个5.5x 光罩CoWoS-L单元的8倍，但由于数据延迟显著增加且PCIe带宽有限，其性能仅为单个单元的4.32倍。加之PCIe的高功耗，每瓦性能降至0.44倍。 2. SoW-X中的高速互连

SoW-X技术借助CoWoS-L技术的LSI桥接器，提升ASIC与存储器之间的互连效率。该LSI桥接器具备多达9层铜金属布线，最小间距为1.6μm，可支持南北向（N-S）ASIC间连接及东西向（E-W）ASIC与HBM连接。

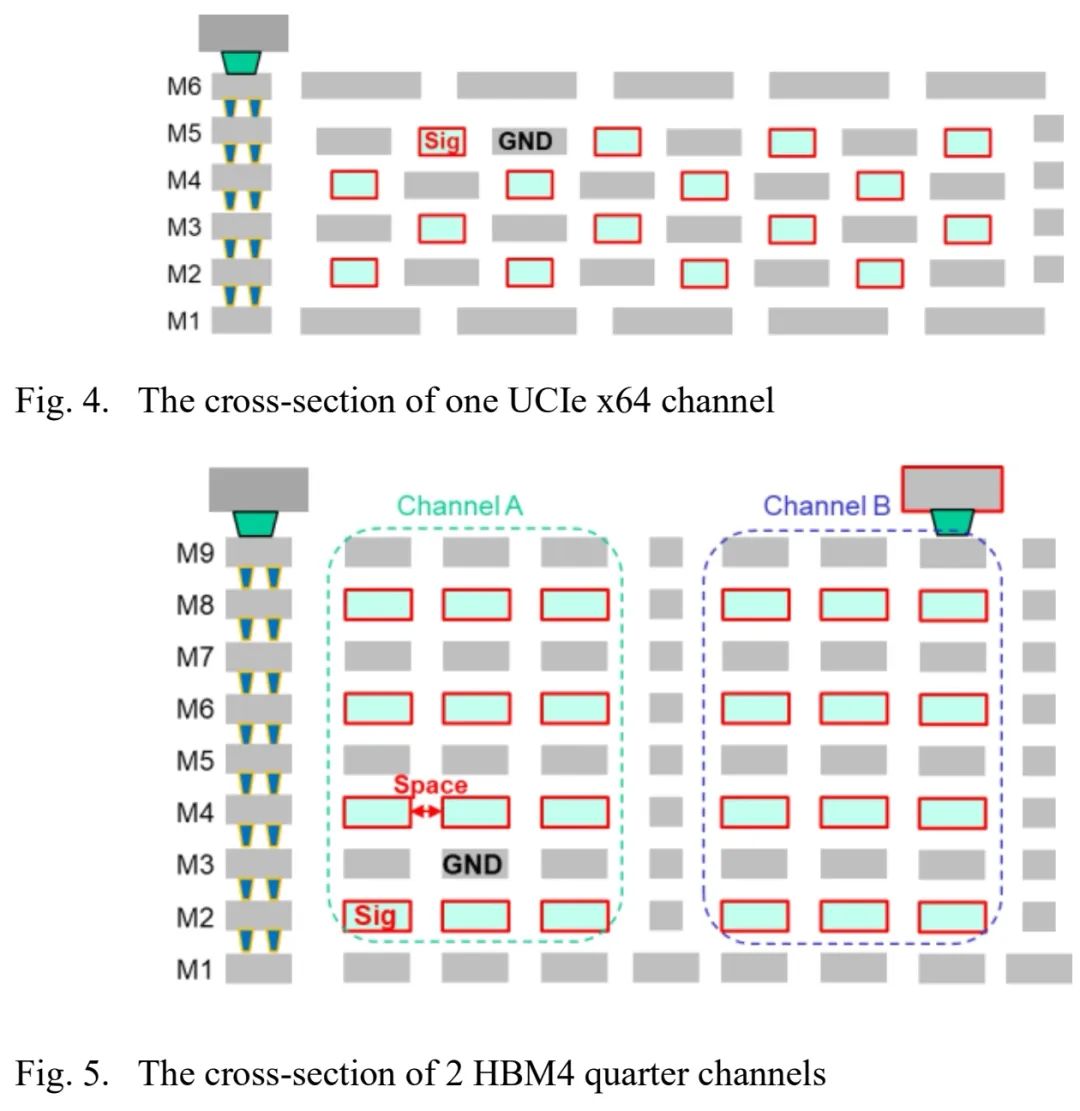

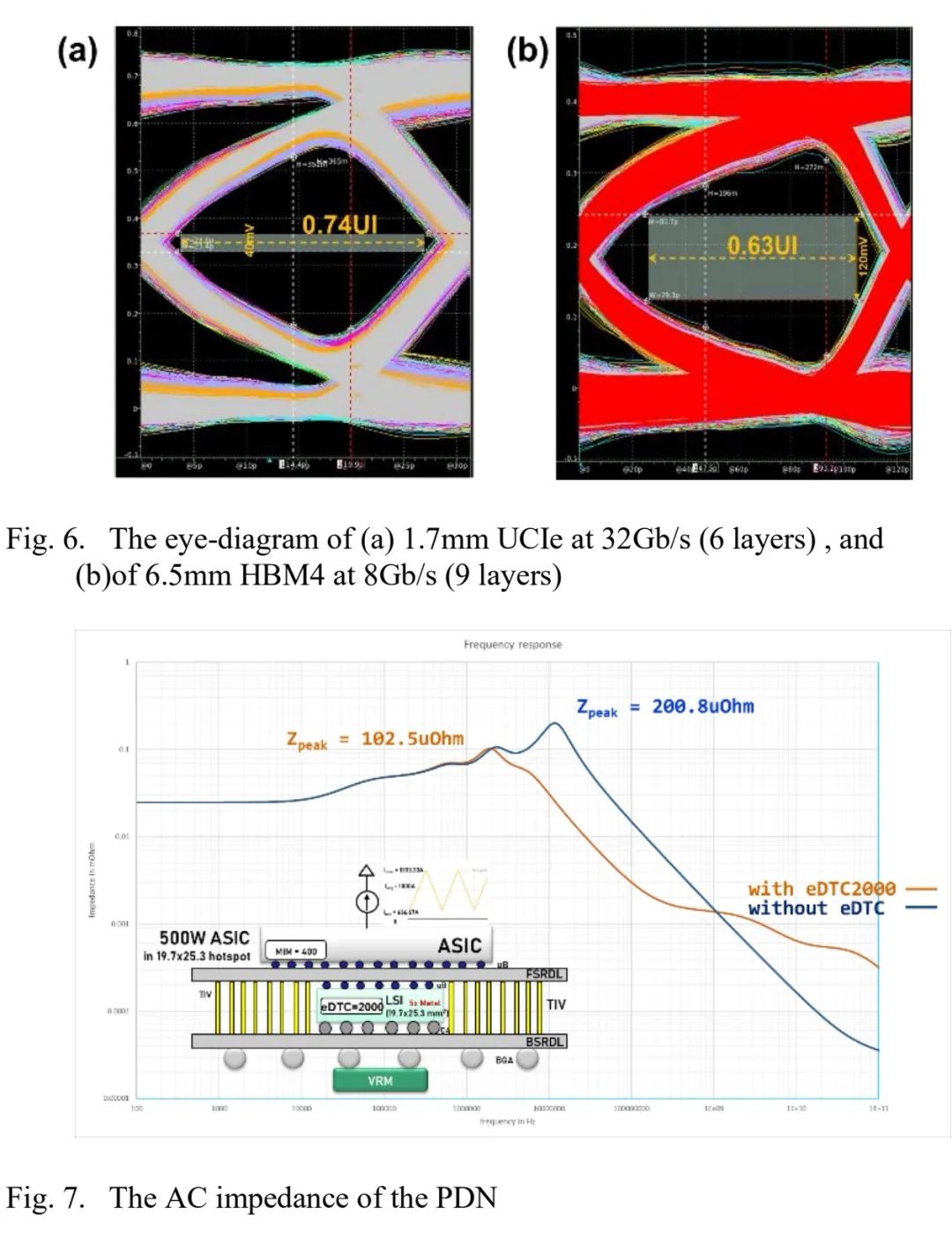

南北向桥接器采用UCIe x64高级协议，目标比特率为32 Gb/s。由于裸片间隙小于300μm，总通道长度可控制在该标准推荐的2mm以内。图4展示了采用6层金属实现的单个x64通道的横截面，图6（a）则显示，在32 Gb/s速率下，仿真眼图的张开度超过0.7 UI。

同时，东西向桥接器实现了ASIC-to-memory的连接，包含2048个8 Gb/s的IO通道，符合JEDEC HBM4标准。图5呈现了采用9层金属实现的2个四分之一通道的横截面，最大通道长度为6.5mm。图6（b）为其模拟眼图，显示在8 Gb/s数据速率且无电源噪声的情况下，眼图张开度超过0.6 UI。

除互连功能外，LSI裸片本身集成了eDTC（嵌入式去耦电容），其最新版本的有效电容密度可达2000 nF/mm²，以此增强电源分配网络（PDN）的完整性。图7对比了有无eDTC时PDN的交流响应，结果显示峰值阻抗显著降低50%，这与最坏情况下的电压跌落改善直接相关。

与短距离的南北向桥接器相比，东西向ASIC-to-ASIC桥接器更具挑战性——它需要跨越两个HBM4阵列，总跨度达30mm（包含裸片间隙及PHY深度）。为解决这一问题，系统通过224 Gb/s SerDes在22mm的连接长度上支持高达5TB/s的带宽。该配置要求在56GHz奈奎斯特频率下，通道损耗控制在-6dB以内。

同样，外部IO裸片设计可容纳多达100个长距离SerDes，每个裸片在相同的22mm连接长度上实现5TB/s的SoW间带宽。这一设置需满足相似的布线要求，以确保背面电缆连接器的损耗在-10dB预算范围内。

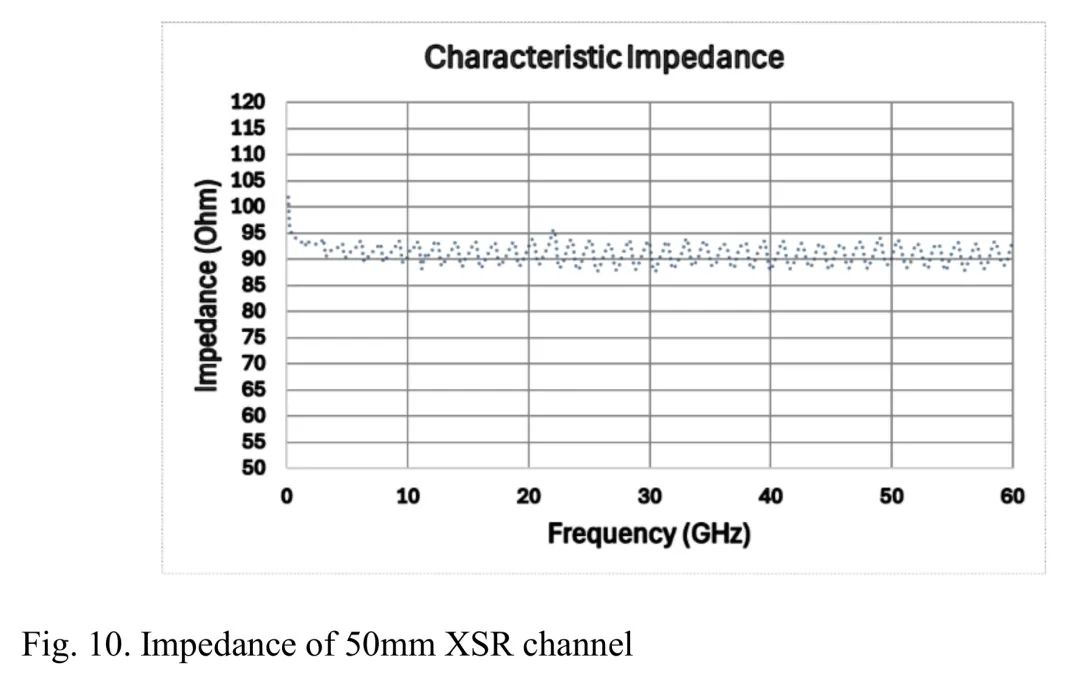

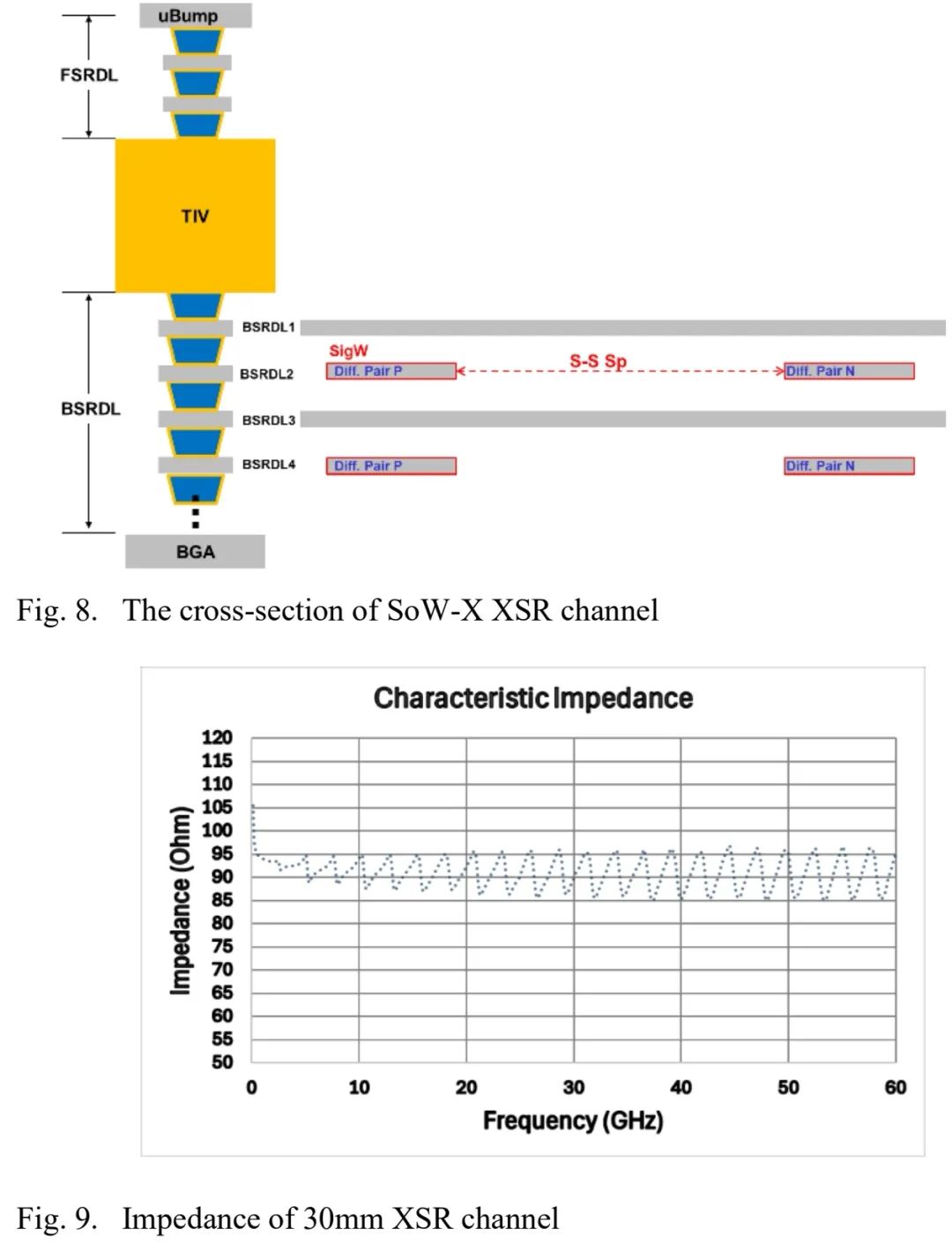

为满足这些严苛的性能标准，系统采用厚型类ABF布线层来构建差分对，如图8所示。该图呈现了目标特征阻抗为90Ω的通道横截面，并提供了30mm（用于东西向ASIC桥接器）和50mm（从外部IO裸片到电缆连接器）通道的模拟插入损耗曲线，分别如图9和图10所示。

四、SoW-X的功耗、算力和热分析

1. 功耗分析

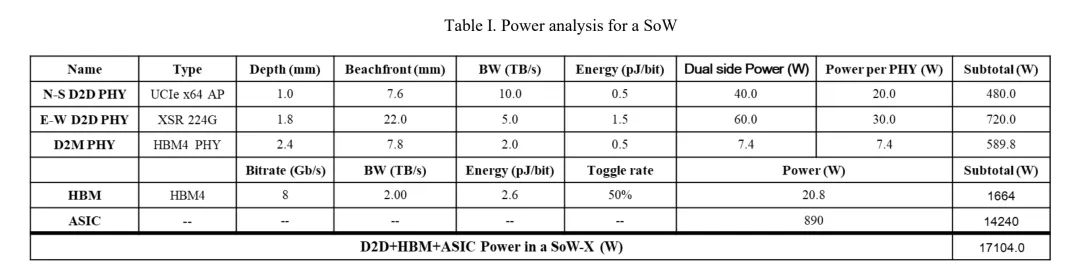

功耗分析给出了包含16个ASIC、相关接口IO裸片及HBM的单个SoW-X的全面功耗细分，具体如表1所示。ASIC的计算部分分配了890W的热设计功耗（TDP）预算。此外，根据ASIC上UCIe物理层（PHY）和XSR接口各自10TB/s和5TB/s的带宽，结合其能量系数（分别为0.5 pJ/bit和1.5 pJ/bit）计算了二者的功耗。另外，HBM4的功耗设定为2.6 pJ/bit，相较于当前HBM3的4.4 pJ/bit，功耗改善约70%。

汇总所有链路实例和计算部分的功耗估算，单个SoW-X的总功耗为17,104W。这一数值比8集群基础型CoWoS-L的功耗需求低3000瓦，而后者还需承担单元间通信所需的PCIe互连功耗。

2. 性能分析

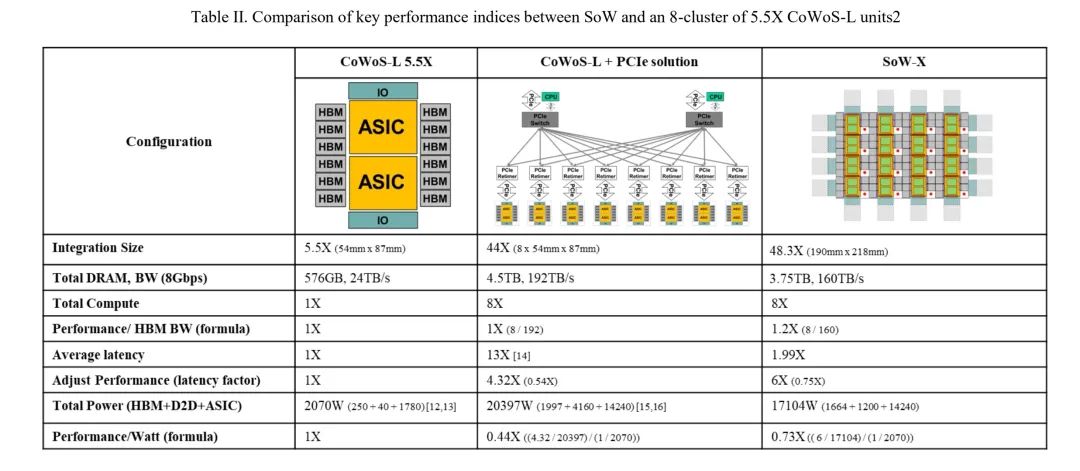

表2中的分析对比了SoW与由8个5.5倍掩模版尺寸的CoWoS-L重复单元构成的集群（代表最先进的AI封装架构）的关键性能指标。SoW-X在延迟方面有显著改善：南北向（N-S）和东西向（E-W）数据桥的延迟分别约为32ns和45ns。这使得平均延迟仅增加2倍，而整体计算性能相较于单个单元却实现了6倍的大幅提升。

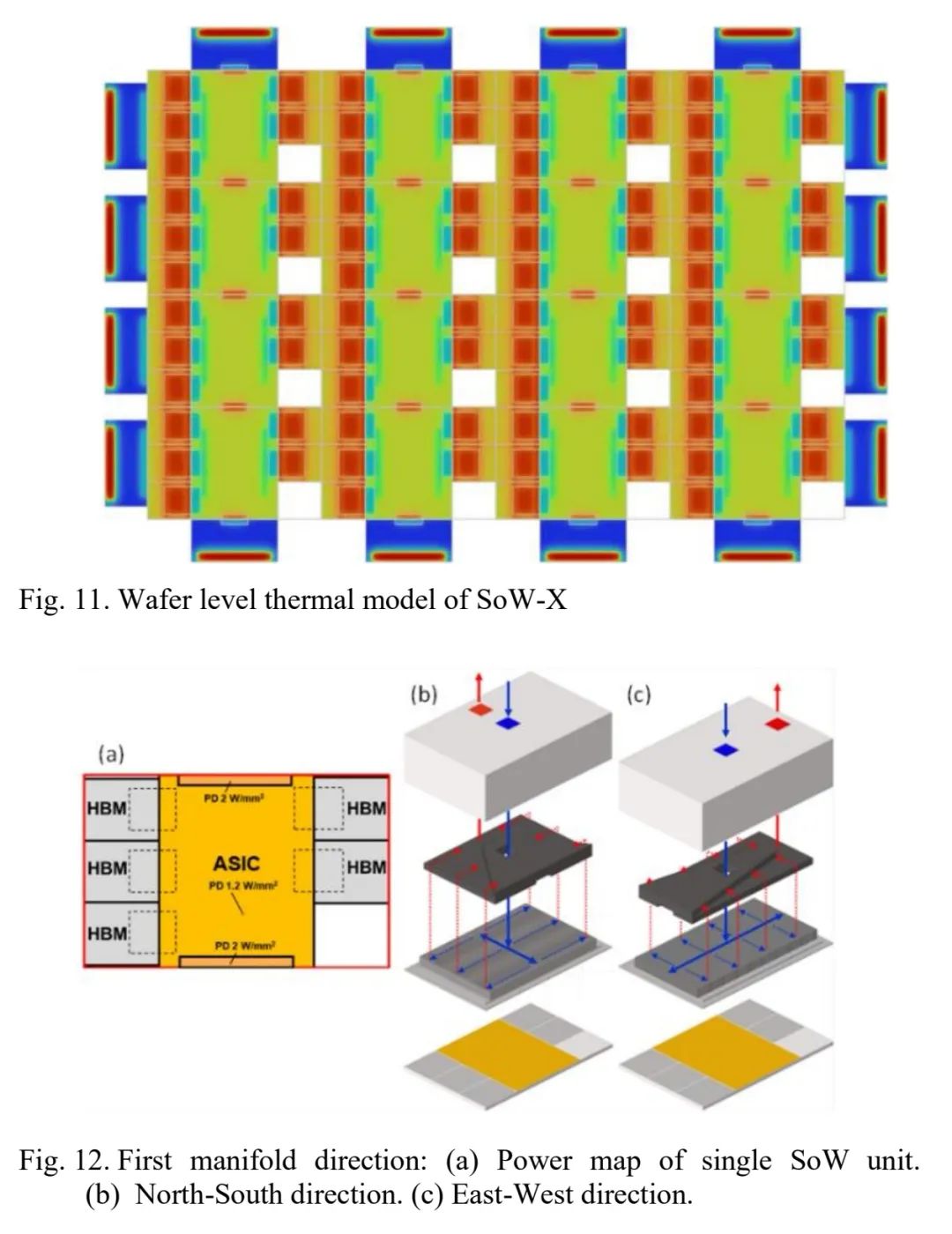

由于SoW-X的ASIC间链路（南北向桥采用UCIe，东西向桥采用XSR）功耗极低（分别为0.4 pJ/bit和1.2 pJ/bit），远低于PCIe链路及交换机的24 pJ/bit，因此其功率效率显著优于最先进的基准架构。最终，SoW-X的整体每瓦性能达到单个单元的0.73倍，相较于8集群配置的0.44倍，提升约70%。不过，由于需要预留用于机械固定的螺丝孔，每个ASIC需减少一个HBM，导致每计算单元的存储器带宽较单个CoWoS单元降低17%。 3. 热分析 在SoW-X中，由于边界条件复杂，在晶圆级进行计算流体动力学（CFD）分析并不现实。简化边界条件后，温度分布图如图11所示，HBM的热点远离单元边界，而ASIC的热点则彼此靠近。

单元级CFD分析中，采用鳍片式冷板结构及PG25冷却液，入口温度为30°C，每个单元的流量为2升/分钟。ASIC的热点集中在南北向物理层（PHY）区域，功率密度为2 W/mm²（图12a）。将分流板朝向设为南北向（图12b）时，较冷的冷却液能更快到达热点，可降低过热风险——与东西向朝向相比，最高结温（Tj, max）降低12°C（如表3所示）。

如图13b、c、d所示，IO裸片区域2.7 W/mm²的较高功率密度导致边缘和西侧单元温度升高。表4显示北侧和中心单元存在优化空间。采用表5详述的冷板部分串联连接方式（流量路径为“流入→边缘→北侧→流出”和“流入→西侧→中心→流出”），可将总流量减半，同时保持热状态可控。

五、总结

SoW-X作为一个创新的技术平台，其在功耗效率和性能表现上超越了现有行业标准，目标是服务于下一代高性能计算（HPC）和人工智能（AI）应用，进而推动整体技术进步。 SoW-X依托CoWoS-L这一现有先进封装技术，保留了其大部分核心价值（比如成熟的封装架构优势）；同时在此基础上实现了突破：能够集成数量远超传统方案的ASIC和HBM，这直接提升了系统的能效；此外，它还解决了传统封装中“C4凸点与基板连接”的工艺难题。通过STCO，SoW-X实现了金属布线方案和晶圆布局的优化，满足了高带宽需求以及SI/PI的要求；并通过“定向分流板”设计实现了高效的热管理。这种技术思路不仅适用于HPC和AI领域，还可推广到其他场景（如网络处理器），有望突破当前先进封装技术的性能瓶颈，为更多领域的技术升级提供支撑。
