深入解析STP端口状态迁移:从阻塞到转发的完整旅程

作者头像
奶油话梅糖
发布2025-08-24 08:29:59
发布2025-08-24 08:29:59
27400
代码可运行
举报
运行总次数:0
代码可运行

深入解析STP端口状态迁移:从阻塞到转发的完整旅程

在网络交换领域,生成树协议(Spanning Tree Protocol, STP)是防止二层环路的基石技术。理解其端口状态迁移过程,是掌握STP的关键。本文将基于一张常见的状态迁移示意图,深入剖析STP端口状态的完整生命周期。

摘要

本文详细解读IEEE 802.1D标准中STP协议的端口状态迁移机制。从端口初始化的Blocking状态开始,逐步分析Listening、Learning状态的作用,最终到达Forwarding状态的全过程。文章通过mermaid状态机图直观展示各状态间的转换条件,对比经典STP与快速STP(RSTP)的状态机差异,并探讨实际网络中的优化实践。无论您是网络初学者还是资深工程师,都能从中获得深入的技术洞察。

引言

在网络交换设备中,物理环路能够提供冗余路径,增强网络可靠性,但也会导致广播风暴、MAC地址表抖动等严重问题。STP协议通过逻辑上阻塞冗余端口,构建无环拓扑,完美解决了这一矛盾。

而STP的实现核心,正是其精细的状态机设计。一个端口从插入网线到正常转发数据,需要经历多个状态的严格考验,这个过程既保证了网络的最终无环,又避免了临时环路的产生。理解这一状态迁移过程,对于网络故障排查和性能优化至关重要。

STP的五种端口状态详解

Blocking(阻塞)状态

当交换机端口被激活(no shutdown或插入网线),首先进入Blocking状态。这是STP的安全起点,在此状态下:

  • 不转发任何用户数据帧
  • 不学习MAC地址
  • 接收并处理BPDU报文
  • 参与STP拓扑计算
代码语言:javascript
代码运行次数:0
运行
复制
! 交换机端口初始化示例
interface GigabitEthernet0/1
 shutdown  ! 端口处于Disabled状态
 no shutdown  ! 端口启用,进入Blocking状态
Listening(侦听)状态

当端口在Blocking状态下被选举为根端口(Root Port)或指定端口(Designated Port)后,进入Listening状态:

  • 仍然不转发用户数据
  • 不学习MAC地址
  • 发送和接收BPDU
  • 等待Forward Delay计时器(默认15秒)

此状态确保了网络拓扑变更时,所有交换机有足够时间同步信息,避免临时环路。

Learning(学习)状态

Forward Delay计时器超时后,端口进入Learning状态:

  • 不转发用户数据(继续防止临时环路)
  • 开始学习源MAC地址,构建MAC地址表
  • 继续发送和接收BPDU

这个状态有效减少了端口进入转发状态后的未知单播泛洪。

Forwarding(转发)状态

第二个Forward Delay计时器超时后,端口进入最终状态:

  • 正常转发用户数据帧
  • 继续学习MAC地址
  • 发送和接收BPDU
Disabled(禁用)状态

端口被管理员关闭或物理链路失效时进入此状态,完全退出STP运算。

完整STP状态机模型

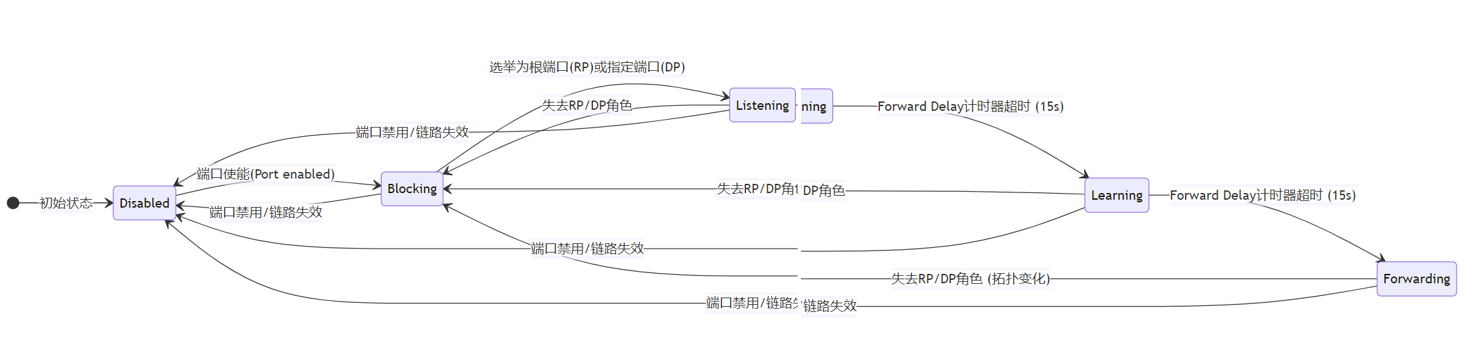

以下mermaid图展示了完整的STP状态迁移关系:

STP与RSTP状态机对比

经典STP(802.1D)的30秒收敛时间(2×15秒)在现代网络中已难以接受。RSTP(802.1w)对此进行了大幅优化:

特性

STP (802.1D)

RSTP (802.1w)

状态数量

5种

3种

收敛时间

30-50秒

1-2秒

端口角色

RP, DP, Blocking

RP, DP, Alternate, Backup

机制

计时器驱动

握手协议驱动

RSTP将状态简化为:

  • Discarding:合并了Disabled、Blocking和Listening
  • Learning:功能不变
  • Forwarding:功能不变

实际部署建议

优化收敛时间
代码语言:javascript
代码运行次数:0
运行
复制
! 配置RSTP替代STP
spanning-tree mode rapid-pvst

! 调整Forward Delay计时器(谨慎使用)
spanning-tree vlan 1 forward-time 10
关键端口优化
代码语言:javascript
代码运行次数:0
运行
复制
! 为服务器端口启用PortFast,跳过Listening和Learning状态
interface GigabitEthernet0/10
 spanning-tree portfast

! 配置UplinkFast加速上行链路收敛
spanning-tree uplinkfast

故障排查要点

当STP端口异常停留在Blocking状态时,检查以下常见问题:

  • BPDU被过滤或丢弃(检查端口配置)
  • 单向链路故障
  • 硬件或驱动程序问题
  • MTU不匹配导致BPDU被丢弃

结论

STP端口状态迁移是一个精心设计的过程,通过在数据转发前引入多个中间状态,确保了网络的无环运行。虽然经典STP因收敛速度慢已逐渐被RSTP取代,但其状态机设计思想仍然是理解二层环路防护机制的基础。

掌握状态迁移的每个细节,不仅能帮助网络工程师快速定位问题,还能为网络优化提供理论依据。在实际网络中,建议优先部署RSTP或MSTP,并在边缘端口适当使用PortFast等优化技术,兼顾安全性与性能。

参考文献

  1. IEEE Standard 802.1D-2004, Media Access Control (MAC) Bridges
  2. IEEE Standard 802.1w-2001, Rapid Reconfiguration of Spanning Tree
  3. Cisco Systems, “Spanning Tree Protocol Configuration Guide”
  4. RFC 7727, “Port-Based Network Access Control”
