架构设计实践：微服务网关(API Gateway)架构详解

章为忠学架构

发布于 2026-01-14 15:27:42

2600

随着微服务架构的广泛应用，服务拆分引发的通信复杂、治理分散、安全薄弱等问题凸显。微服务网关作为核心解决方案，其架构设计与选型直接影响系统稳定性、安全性与可扩展性。本文结合微服务应用现状，梳理网关分类，解析微服务网关的定义、价值、功能及架构设计，对比主流产品，为网关选型与落地实施提供全面可行的参考。

一、常见网关的分类及技术特点

当前市面中的网关产品品类繁多，在正式介绍微服务网关之前，有必要先对网关进行系统的整理与归纳。不少人会对 Nginx、Kong、Spring Cloud Gateway、Zuul、APISIX 这类技术组件均被定义为“网关”的原因感到困惑。事实上，网关并非单一的技术形态，而是可划分为多个类别，不同类别网关承载的功能与定位存在显著差异。网关的分类方式较为多元，其中按业务功能划分最具实用参考价值，主要可分为流量网关、业务网关、安全网关、协议网关等，具体说明如下表所示：

业务功能分类	核心定义	核心功能	典型产品	核心特点
流量网关	负责全局流量管理，与具体业务逻辑无关，侧重于流量的分发和控制	1. 负载均衡；2. 流量限流；3. 黑白名单控制；4. SSL证书卸载；5. 全局流量分发	Nginx、Kong	通用性强，不侵入业务逻辑，聚焦流量层面的管控，适配多种业务场景的基础流量需求
业务网关（应用网关）	贴近业务层，与具体业务逻辑紧密相关，承担业务层面的网关核心职责	1. 服务路由；2. 协议转换；3. 服务编排；4. 鉴权认证；5. 熔断降级；6. 业务监控追踪	Spring Cloud Gateway、Zuul	业务关联性强，可适配具体业务场景定制化扩展，支撑微服务架构下的服务治理需求
安全网关	专注于网络安全防护，核心目标是保护网络和数据安全	1. 防火墙防护；2. 入侵检测与拦截；3. 防病毒；4. 内容过滤；5. 敏感数据防护	专业安全网关设备、阿里云WAF网关、F5安全模块	安全防护能力突出，具备精准的威胁识别与阻断能力，满足合规性安全管控要求
协议网关	用于不同通信协议之间的转换，保障异构系统/设备的互联互通	1. 跨协议数据转换；2. 协议适配适配；3. 异构系统通信桥接；4. 数据格式标准化	物联网MQTT-CoAP协议转换网关、gRPC网关、WebSocket协议转换网关	协议适配性强，聚焦异构环境的互联互通，场景针对性明确

二、微服务网关简介

结合前文网关分类梳理可知，微服务网关属于业务网关范畴，是微服务架构的核心构成要素，承担着前端与后端微服务之间的中间层角色。其核心职责包括请求路由、负载均衡、安全认证及请求转发等关键功能，接下来详细介绍微服务网关。

1. 什么是微服务网关?

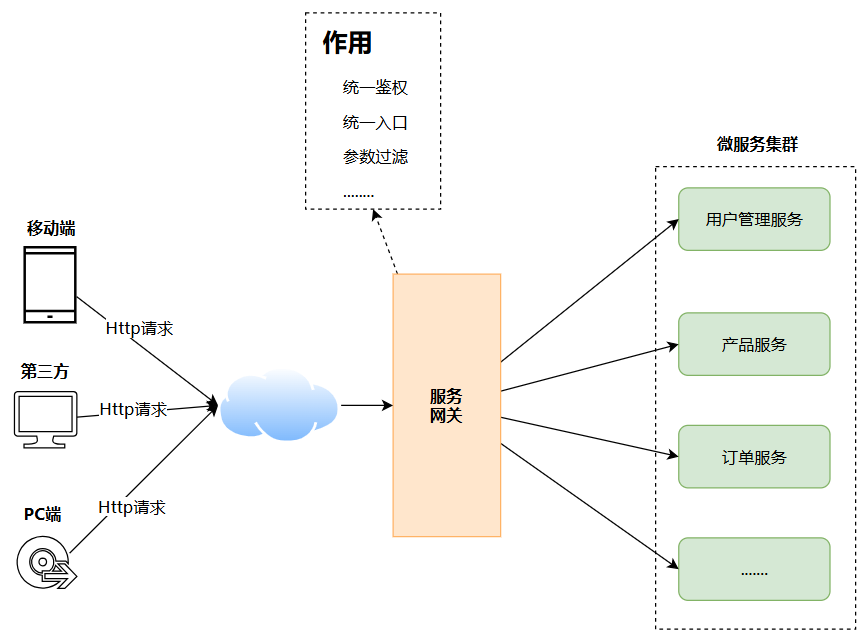

微服务网关是位于微服务架构前端的关键组件，作为微服务系统的统一入口点，集中处理所有微服务的请求和响应。它作为客户端和后端微服务之间的中介，提供统一的接入点，用于执行路由、过滤、认证、授权、监控等操作，如下图所示。

微服务网关的核心是所有的客户端和消费端都通过统一的网关接入微服务，它封装了微服务系统的内部架构，在微服务网关统一处理所有的非业务功能，如身份验证、监控、负载均衡、缓存、协议转换、限流熔断、静态响应处理等。通常，网关提供REST/HTTP的访问API。

总之，微服务网关在微服务架构中扮演着非常重要的角色，它提供了统一的入口点和一些与业务逻辑无关的功能，简化了客户端与后端微服务之间的通信，并提供了路由转发、负载均衡、安全认证、请求过滤和转换等功能，可以帮助用户构建可扩展、高性能和安全的微服务系统。

2. 为什么需要微服务网关?

我们知道，在微服务架构下应用被拆分成多个微服务，如果将所有的微服务直接对外暴露，就会出现接口安全、负载均衡等方面的问题，也会严重影响服务的可扩展和伸缩性。另外，每一个微服务都面临鉴权认证、Session处理、安全检查、日志处理等问题。如果让各个微服务都实现一遍，势必会造成代码冗余。

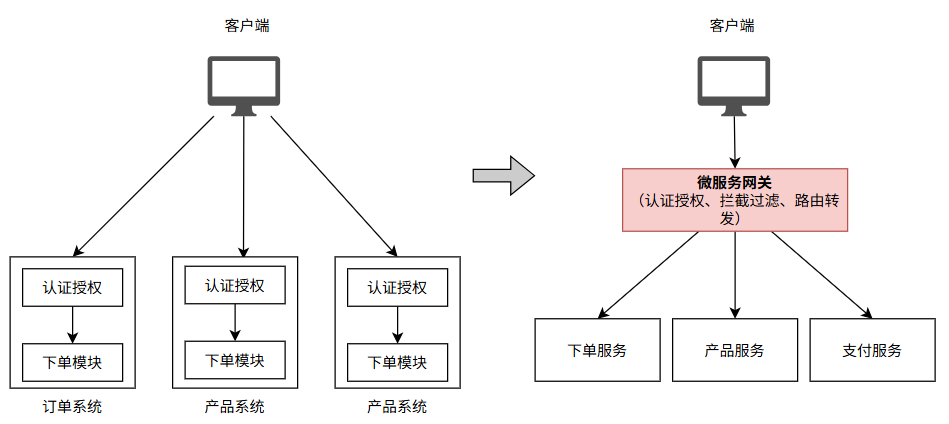

以权限校验为例，在微服务架构下，如果每个服务都实现权限校验的功能，那肯定是重复造轮子了，需要实现统一的权限验证，创建统一入口服务，在此服务中增加过滤器，所有请求进行权限校验。这个服务位于接入层之下和业务服务层之上，把公共功能独立出来成为一个微服务以统一处理这些问题。如下图所示

微服务网关可以作为前置代理，处理所有客户端请求，并将请求转发到后端微服务；还可以提供负载均衡、安全认证、限流熔断、日志监控等功能，帮助用户更好地管理和维护微服务。此外，微服务网关还可以简化客户端和后端微服务之间的通信，使得客户端不需要知道后端微服务的具体地址和端口，从而提高系统的可维护性和可扩展性。

综上所述，微服务网关在微服务架构中具有重要的作用。它提供了统一的入口点、路由转发和负载均衡、安全认证和授权、请求过滤和转换等功能，帮助简化客户端与后端微服务之间的通信，提高系统的可扩展性、安全性和性能，并降低了系统的耦合性。

3. 微服务网关的核心功能

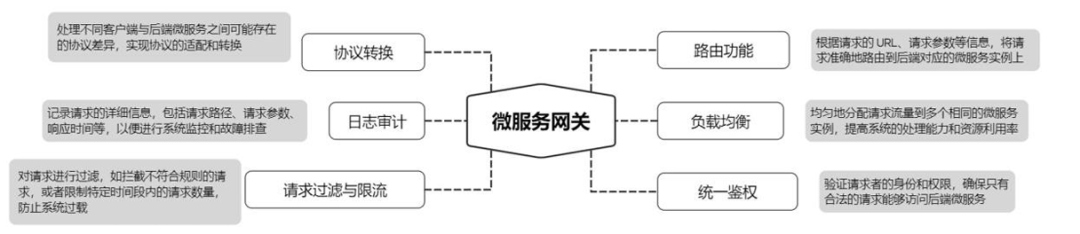

微服务网关在微服务架构中扮演着重要的角色，核心功能包括：路由转发、负载均衡、统一鉴权、协议转换等。这些核心功能使得微服务网关成为微服务架构中不可或缺的组成部分，有助于提升系统的整体性能、稳定性和安全性。它的主要作用如下图所示：

三、微服务网关的核心架构（通用）

虽然不同微服务网关产品的架构细节有差异，但核心逻辑是一致的。基本都遵循“分层解耦、高可用、可扩展”原则，接下来将从整体架构与技术分层两方面拆解核心设计。

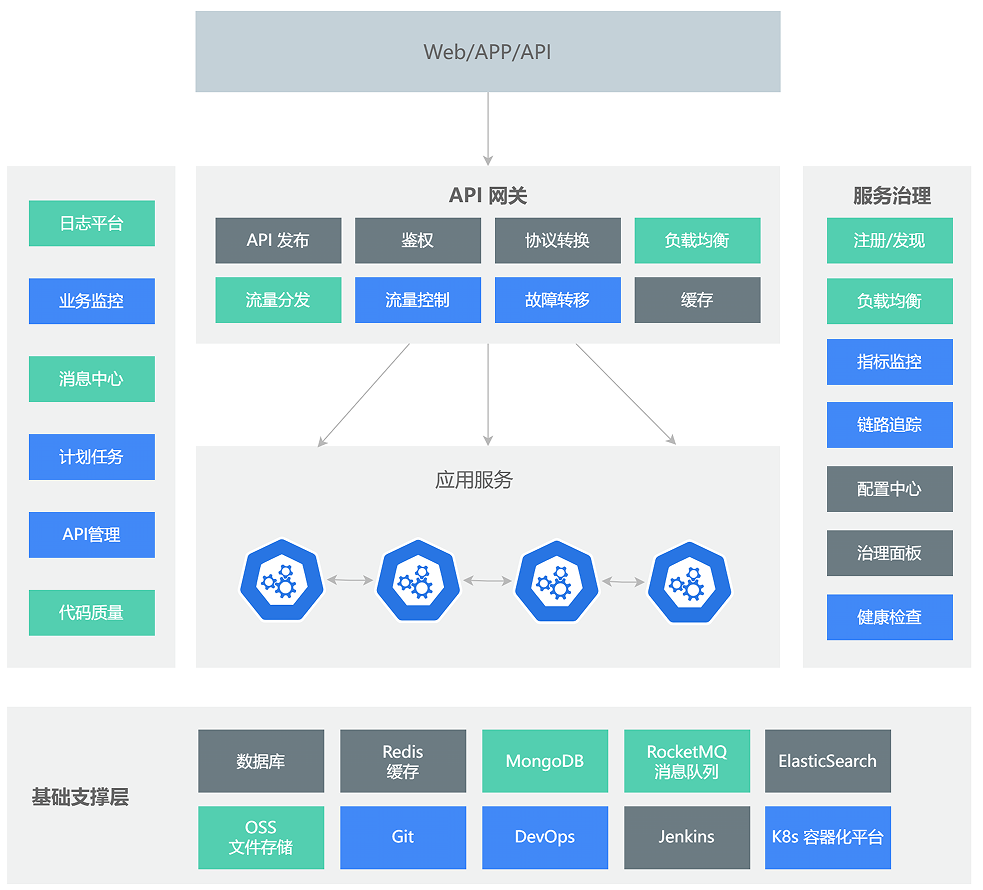

1. 整体架构

微服务网关整体架构分为“客户端接入层 → 网关集群层 → 服务治理层 → 后端微服务层”四级，各层职责与交互逻辑如下：

核心设计亮点：集群部署保障高可用，服务治理层实现动态适配与集中管控，分层解耦提升扩展性与可维护性。

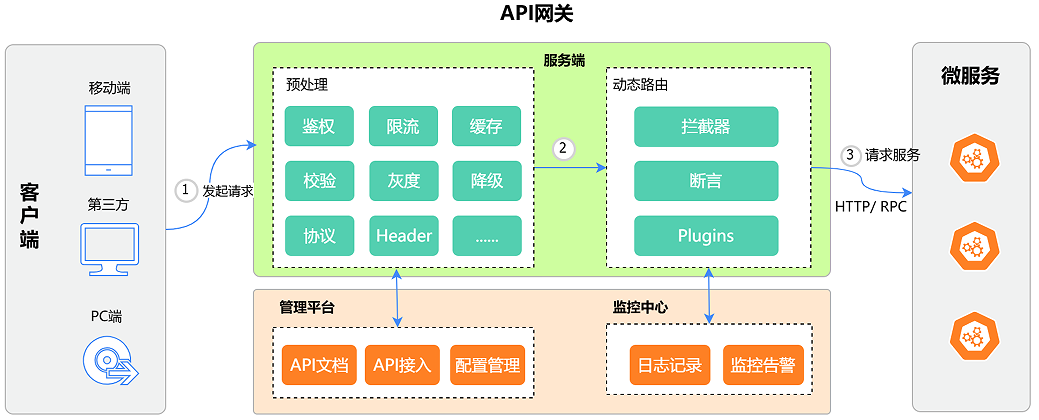

2. 技术架构

微服务网关的架构遵循分层设计原则，依据功能职责可划分为核心服务端、管理平台、监控平台三大模块。其中，核心服务端作为网关的核心组件，支持集群化部署；尽管不同网关产品的架构细节存在差异，但核心运行逻辑保持一致。

四、微服务主流业务网关对比

微服务场景下，主流业务网关各有适配优势，以下从核心特性、性能表现等关键维度整理对比，为微服务网关技术选型提供直观参考：

网关产品	核心特性	性能表现	技术栈适配	扩展能力	运维成本	适用场景
Spring Cloud Gateway	动态路由、限流熔断、鉴权认证、负载均衡；支持WebFlux响应式编程；与Spring Cloud生态（Nacos/Eureka/Sentinel）无缝集成；配置热更新	中高并发适配，基于Netty异步非阻塞架构，QPS可达1-5万，响应延迟毫秒级；性能优于Zuul 1，适合中小规模并发	Java技术栈优先，完美适配Spring Cloud微服务生态，无需额外适配成本	支持Java自定义过滤器开发，门槛低；生态插件丰富，可复用Spring Cloud周边组件能力	低-中，可复用Java团队运维经验；支持Docker/K8s容器化部署；监控可直接集成Prometheus/Grafana	Java微服务架构、中小团队、业务快速迭代场景、Spring Cloud生态项目
Zuul（Zuul 2）	动态路由、负载均衡、鉴权过滤；Zuul 2支持异步非阻塞模型；与Spring Cloud生态兼容；基础配置热更新	Zuul 1基于Servlet阻塞模型，QPS仅数千，性能较差；Zuul 2性能提升至万级，但请求链路复杂易中断，需额外处理链路关联	Java技术栈，适配Spring Cloud生态，兼容各类Java微服务组件	支持Java过滤器开发，扩展灵活；但Zuul 2代码结构复杂，二次开发与维护成本高	中，Zuul 1运维简单但性能受限；Zuul 2需额外保障链路稳定性，运维难度增加	传统Spring Cloud项目迁移、对Zuul有历史技术储备的团队、非高并发场景
APISIX	动态路由、灰度发布、流量染色、配置热更新；支持K8s服务自动发现；内置安全与监控功能；多协议适配（HTTP/HTTPS/gRPC等）	高并发适配，基于Nginx+Lua架构，异步非阻塞，QPS可达10万+，延迟低至亚毫秒级；集群部署可进一步提升吞吐量	云原生友好，适配Kubernetes架构；多语言兼容，支持Java、Go、Python等异构服务接入	支持Lua/Go自定义插件，轻量高效；插件热加载，扩展无感知；提供丰富的官方插件库	中，支持Docker/K8s容器化部署；提供APISIX Dashboard可视化运维；社区活跃，问题修复及时	云原生架构、容器化部署、高并发场景、多语言异构微服务、服务网格适配需求
Kong	动态路由、限流熔断、鉴权认证；插件生态成熟（官方插件超100+）；支持配置热更新；提供Konga可视化管理界面；支持分布式部署	高并发适配，基于Nginx+Lua架构，性能稳定，QPS可达10万+，适合大规模分布式系统长期运行	多语言兼容，适配Java、Go、Python等异构架构；支持云原生与传统架构混合部署	支持Lua自定义插件，插件开发文档完善；扩展能力强，可适配复杂业务定制需求（如个性化鉴权、流量统计）	中，支持容器化与集群化部署；监控集成友好（Prometheus/ELK）；社区成熟，文档齐全，运维资源丰富	高并发场景、多语言异构架构、大规模分布式微服务系统、需要丰富插件生态的场景
Apache ShenYu	动态路由、灰度发布、限流熔断、鉴权认证；支持多协议（HTTP/Dubbo/gRPC等）；提供ShenYu Admin可视化管理台；与Spring Cloud生态深度兼容；配置热更新、插件热部署	中高并发适配，基于Netty异步非阻塞架构，QPS可达1-5万，性能稳定；支持集群部署提升吞吐量，适配中小到中大规模并发	Java技术栈优先，完美适配Spring Cloud、Dubbo等微服务生态；支持多语言服务接入，兼容异构架构	支持Java插件开发，提供丰富SPI扩展点；插件热部署无感知；可自定义业务逻辑过滤器与路由匹配规则	低-中，支持Docker/K8s容器化部署；Admin台提供完整运维与配置功能；Apache开源项目，社区活跃，文档齐全	Java微服务架构、多协议融合场景（HTTP+Dubbo/gRPC）、需要可视化运维的中小到中大规模微服务系统、Spring Cloud生态项目
