Marvell：SSD如何应对极致IO挑战？

阅读收获

1. AI存储架构演进洞察： 深入理解AI时代“以数据为中心”的异构计算架构，包括CPU、GPU、DPU的协同，以及分层存储（E1.S TLC、SSD TLC、QLC/HDD对象存储）如何平衡性能、容量与成本，为存储系统设计和优化提供前瞻性指导。
2. SSD性能瓶颈与设计趋势： 识别AI推理场景中512B微小数据随机读取的性能瓶颈，以及PCIe Gen5-7时代对SSD控制器、NAND介质和固件卸载（DPU/硬件加速）提出的极致IOPS和带宽要求，为SSD产品研发和选型提供关键参考。
3. 行业投资与技术路线分析： 掌握QLC在对象存储层取代HDD的趋势，以及SSD在带宽、容量、纠错能力上的同步飞跃，为行业证券分析师评估存储市场投资机会、技术路线选择和未来增长点提供数据支撑。
4. 前沿研究方向启发： 了解NVIDIA Storage-Next等倡议对存储软件栈重构的需求，以及硬件加速固件卸载、功耗散热等挑战，为高校研究生和教授在AI存储领域开展创新研究提供新的视角和课题方向。

全文概览

人工智能的浪潮正以前所未有的速度重塑着计算范式，从大模型训练到实时推理，对底层基础设施提出了极致挑战。传统的“以计算为中心”架构已难以满足需求，一个“以数据为中心”的AI基础设施架构正加速崛起。然而，当GPU算力以指数级增长时，存储系统，尤其是SSD，是否已准备好迎接这场性能革命？

本文将深入探讨AI工作负载如何颠覆传统SSD设计，揭示在PCIe Gen5-7时代，AI对存储带宽、IOPS和延迟的恐怖需求。我们不仅会看到异构计算、分层存储和DPU在AI架构中的关键作用，更将聚焦于AI推理场景中“微小数据随机读取”这一被忽视的性能瓶颈。面对单机架200 MIOPS、512B小块数据8倍性能提升的严苛目标，SSD控制器架构、NAND介质潜力以及功耗散热等全链路优化将如何展开？这些挑战将如何重塑我们对未来存储的认知？让我们一同探索AI时代存储的极限与未来。

👉 划线高亮 观点批注

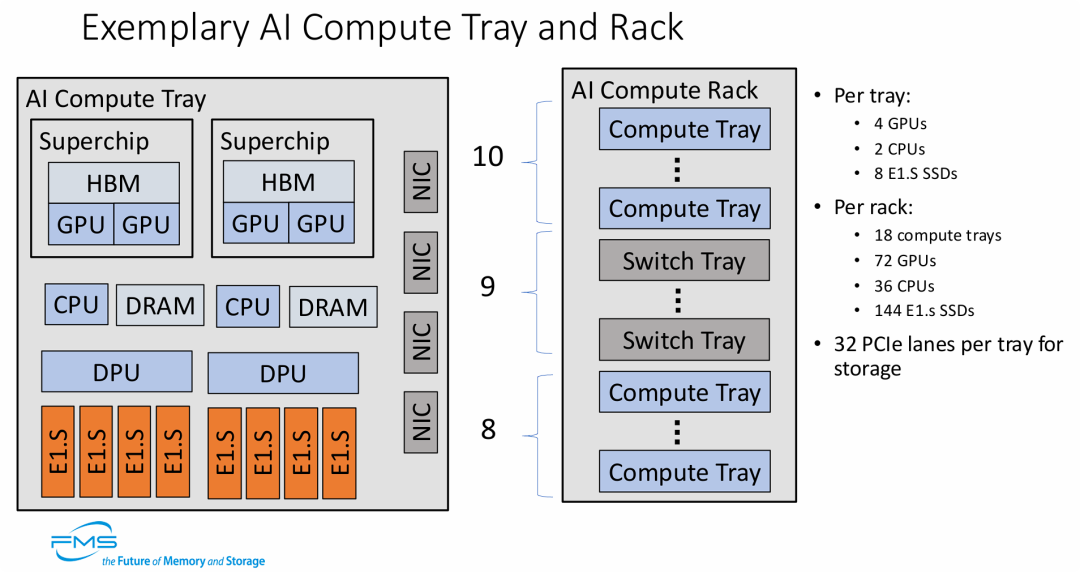

图片展示了以数据为中心（Data-Centric）的AI基础设施架构，其核心观点包括：

1. 高度集成的异构计算： 强调了CPU、GPU、DPU以及HBM/DRAM的紧密协同，这种“超级芯片”架构是为了满足大模型训练所需的海量并行计算需求。
2. 存储的前置与高速化： 单个托盘配置8个E1.S SSD，并提供32条PCIe通道，说明AI计算对本地高速存储（如数据预取、检查点保存/Checkpointing）有极高的带宽要求。
3. 高密度的机架扩展： 通过18个计算托盘的堆叠，单个机架可提供高达72个GPU的算力。这体现了现代AI数据中心向高功率、高密度、模块化方向发展的趋势。
4. DPU的重要性： 引入DPU作为独立模块，体现了在AI集群中通过硬件卸载来减轻CPU负担并优化网络流量（如RDMA）的关键设计思路。

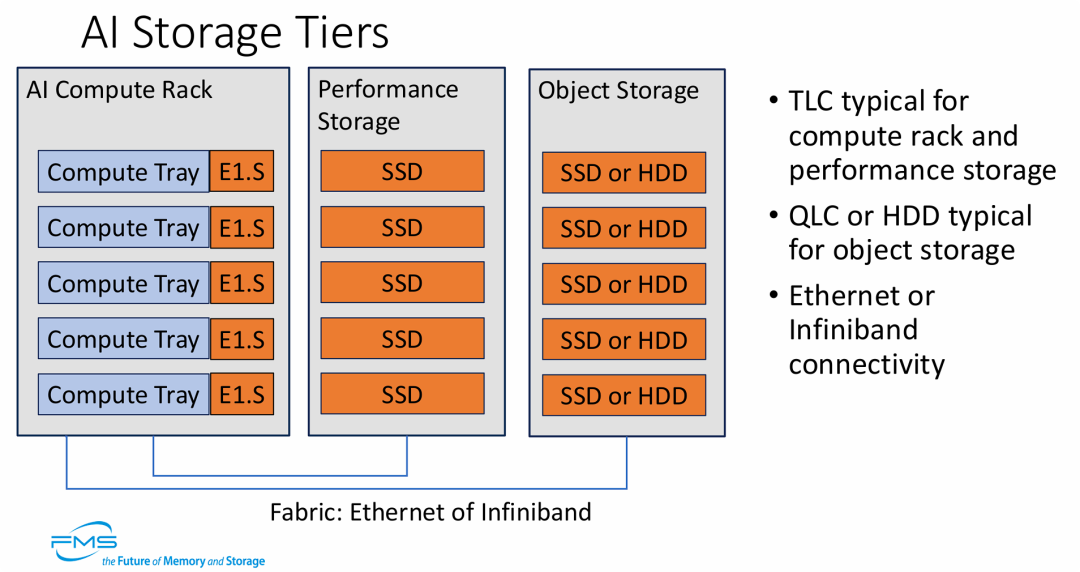

AI基础架构需要通过分层存储来平衡性能、容量与成本。

• 分层策略： 从计算节点本地的 E1.S (TLC)，到中间层的 SSD (TLC) 阵列，再到远端的大容量 QLC/HDD 对象存储，数据根据访问频次在不同介质间流动。
• 硬件演进： TLC 依然是高性能层的主力，而 QLC 正在逐步取代 HDD 进入对象存储层以提升检索速度。
• 网络解耦： 强调了计算与存储之间通过高性能 Fabric 互连的解耦架构，支持以太网和 IB 网络以满足不同数据中心的需求。

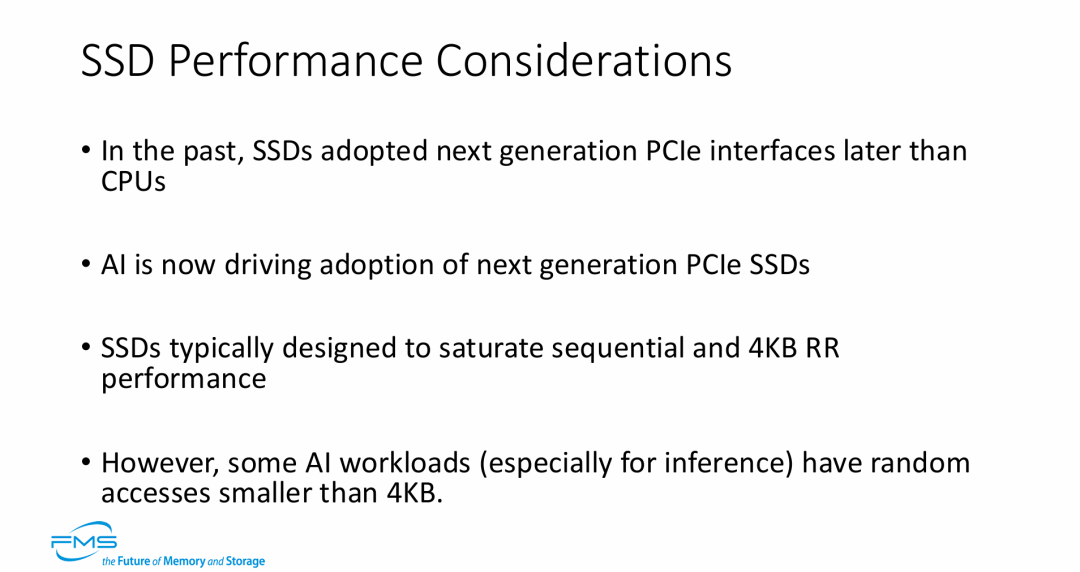

图片的核心观点是：AI 工作负载正在改变 SSD 的设计范式和性能优化方向。

1. 接口升级加速： AI 对带宽的极致需求迫使存储行业打破传统，使 SSD 能够更同步地跟进最新的 PCIe 标准。
2. 性能优化盲区： 传统的 SSD 优化主要针对 4KB 或更大的数据块，但 AI 推理等任务中频繁出现的“微小数据随机读取”成为了当前 SSD 架构的性能瓶颈。
3. 推理场景的特殊性： 相比训练阶段的大吞吐量，推理阶段对超小数据块的极低延迟和高 IOPS 提出了更高要求。

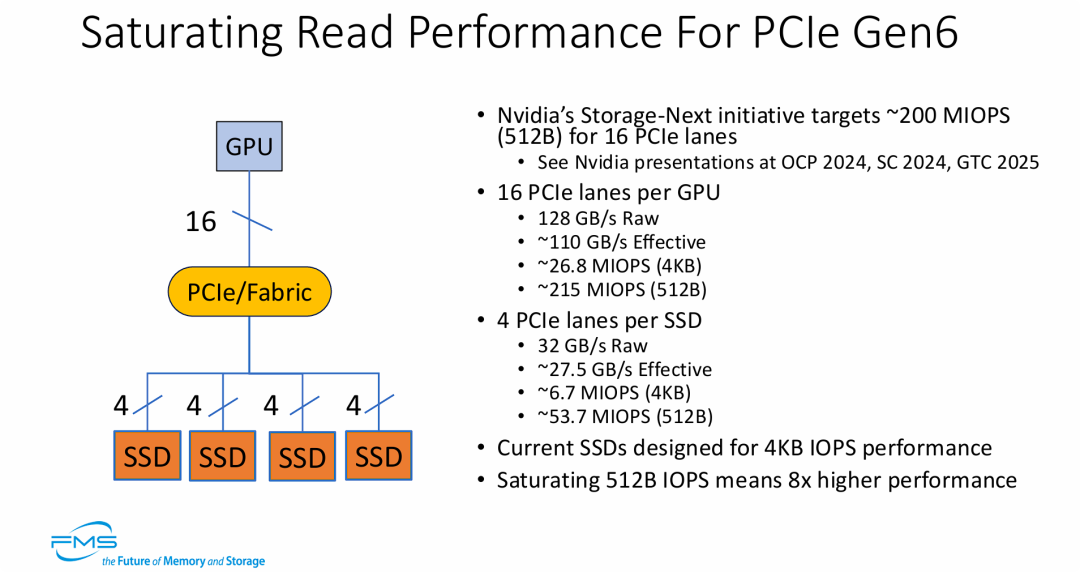

图片展示了 AI 存储性能优化的新高度，其核心观点为：

1. 从小数据块要性能： 随着 PCIe Gen6 的普及，AI 负载（如 NVIDIA 的 Storage-Next）正推动存储架构向极小数据块（512B）的高并发访问演进。
2. 吞吐量与 IOPS 的双重饱和： 系统设计不仅要填满 128 GB/s 的带宽，还要挑战单机架 200 MIOPS 的极端 IO 强度。
3. SSD 设计范式的转移： 现有的以 4KB 为基础的 SSD 设计已无法满足下一代 AI 计算的需求，行业必须解决 512B 随机读取下 8 倍性能提升的难题。

===

PCIe Gen5-7 下 GPU对SSD性能要求的理论极限

1. Gen7 的恐怖 IOPS 压力：
   • 推演显示，在 PCIe Gen7 时代，为了填满 x16 通道的带宽，如果使用 512B 小数据块，系统需要处理高达 4.3 亿 (430 M) 的 IOPS。
   • 这是一个惊人的数字，目前的通用 CPU 完全无法处理这种级别的中断和上下文切换，这进一步印证了之前提到的 "HW acceleration for FW Offload"（硬件加速固件卸载） 和 DPU 的必要性。
2. SSD 设计的滞后性：
   • 目前的顶级消费级/企业级 PCIe Gen5 SSD 在 4KB 读取上通常只能达到 2-3 MIOPS。
   • 即使是推演中的 Gen5 理论上限（x4 通道）也需要达到 3.4 MIOPS (4KB) 或 26.9 MIOPS (512B)。这说明目前的 SSD 控制器性能距离物理接口的上限还有很大差距，尤其是在小数据块随机读方面。
3. 从 Gen5 到 Gen7 的质变：
   • Gen5 SSD 的理论有效带宽（~13.75 GB/s）在 Gen7 时代甚至不如单条 PCIe 通道的速度。这种指数级的带宽增长要求存储软件栈（Software Stack）必须彻底重构（如 NVIDIA Storage-Next 倡议），否则软件将成为最大的瓶颈。

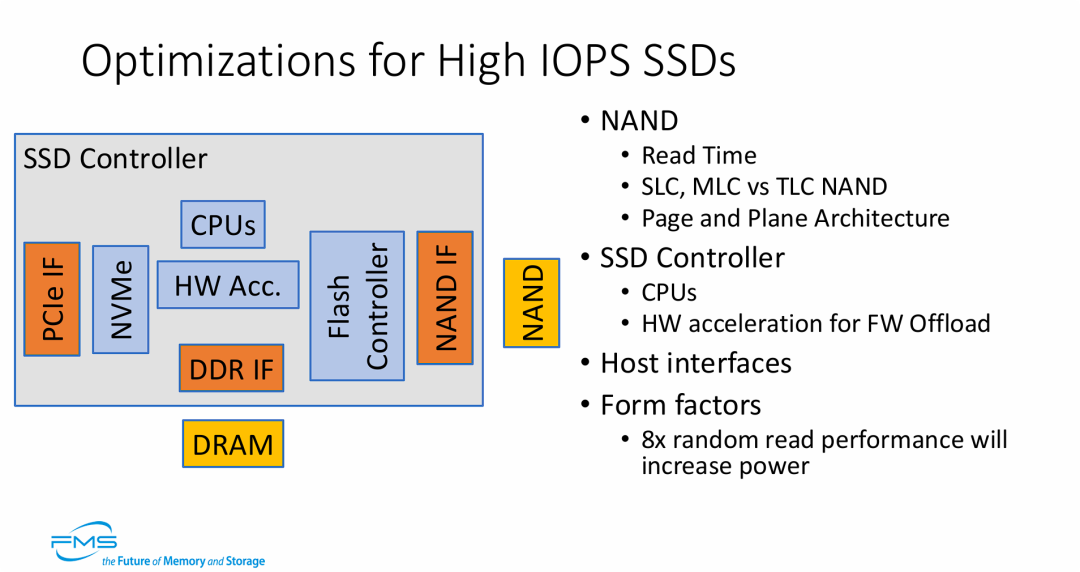

图片的核心观点是：要实现 AI 所需的极致 IOPS，必须对 SSD 进行全链路的深度优化，并接受功耗上升的代价。

1. 控制器架构的进化： 仅靠 CPU 运行固件已无法满足数亿级 IOPS 的需求，硬件加速（HW Acceleration） 成为必须，用于接管协议解析、地址转换等高频操作。
2. 挖掘介质潜力： 必须充分利用 NAND 的物理特性（如多 Plane 并行、更快的介质类型）来减少底层的读取延迟。
3. 性能与功耗的博弈： 明确指出了为了达成上一页提到的“512B 小块数据 8 倍性能提升”的目标，外形规格设计必须考虑到显著增加的功耗和散热挑战。

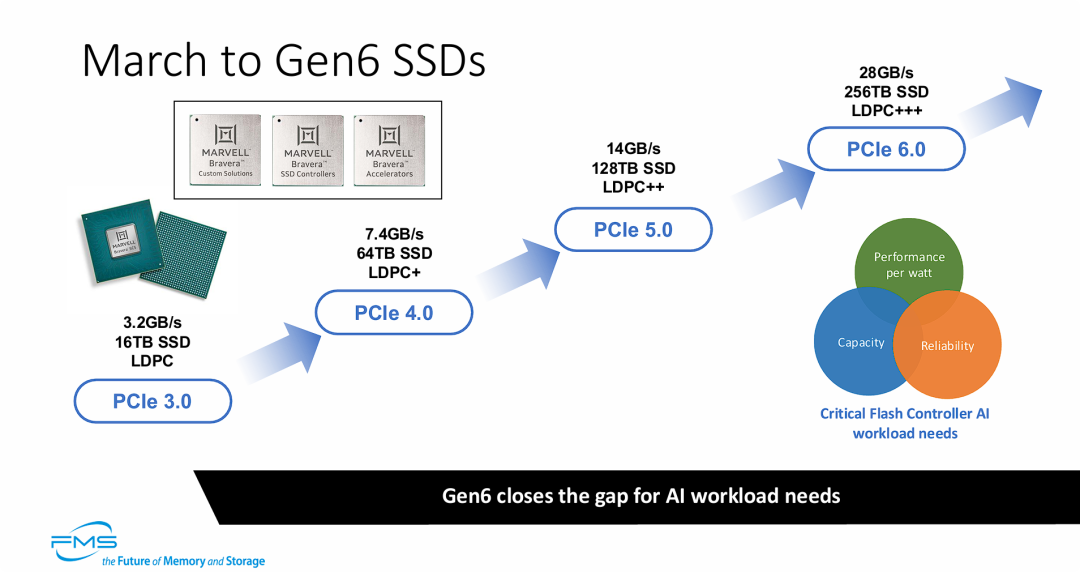

SSD 的演进不仅仅是速度的提升，而是带宽、容量和可靠性（ECC）的同步飞跃，旨在满足 AI 的极致需求。

• 速度与容量的双重倍增： 每一代接口升级，SSD 的实际有效带宽（Effective Bandwidth）和单盘容量都在成倍增加。Gen6 单盘 28GB/s 和 256TB 的规格，使其能单独应对以往需要磁盘阵列才能处理的任务。
• 纠错能力的必要升级： 随着速度提升（特别是 Gen6 引入 PAM4 调制），信号完整性挑战变大，必须配套更强的 LDPC+++ 纠错算法。

延伸思考

这次分享的内容就到这里了，或许以下几个问题，能够启发你更多的思考，欢迎留言，说说你的想法~

1. 文章指出PCIe Gen7时代，512B小数据块随机读取可能需要高达4.3亿IOPS，远超现有CPU处理能力。除了DPU和硬件加速，您认为在存储软件栈（如文件系统、块存储层）层面，还需要哪些根本性的创新才能有效应对如此极端的IOPS压力？
2. AI工作负载对SSD提出了极致的性能要求，尤其是在小数据块随机读方面。这是否意味着未来SSD将出现高度分化的产品线，例如专为AI推理优化的“微IOPS SSD”和传统通用型SSD？这种分化将如何影响存储市场的竞争格局和供应链？
3. 为了实现AI所需的极致IOPS，文章提到必须接受功耗显著上升的代价。在数据中心绿色节能的大背景下，您认为如何在满足AI性能需求的同时，有效控制存储系统的整体能耗？是否存在创新的散热技术或能源管理策略可以缓解这一矛盾？

原文标题：Optimizing Flash Controllers for the AI Data Center[1]
