SCARA 机械臂电机选型方法

一、选型步骤

需求输入 → 负载分析 → 惯量计算 → 扭矩计算 → 速度校核 → 电机选型 → 减速机匹配 → 校核

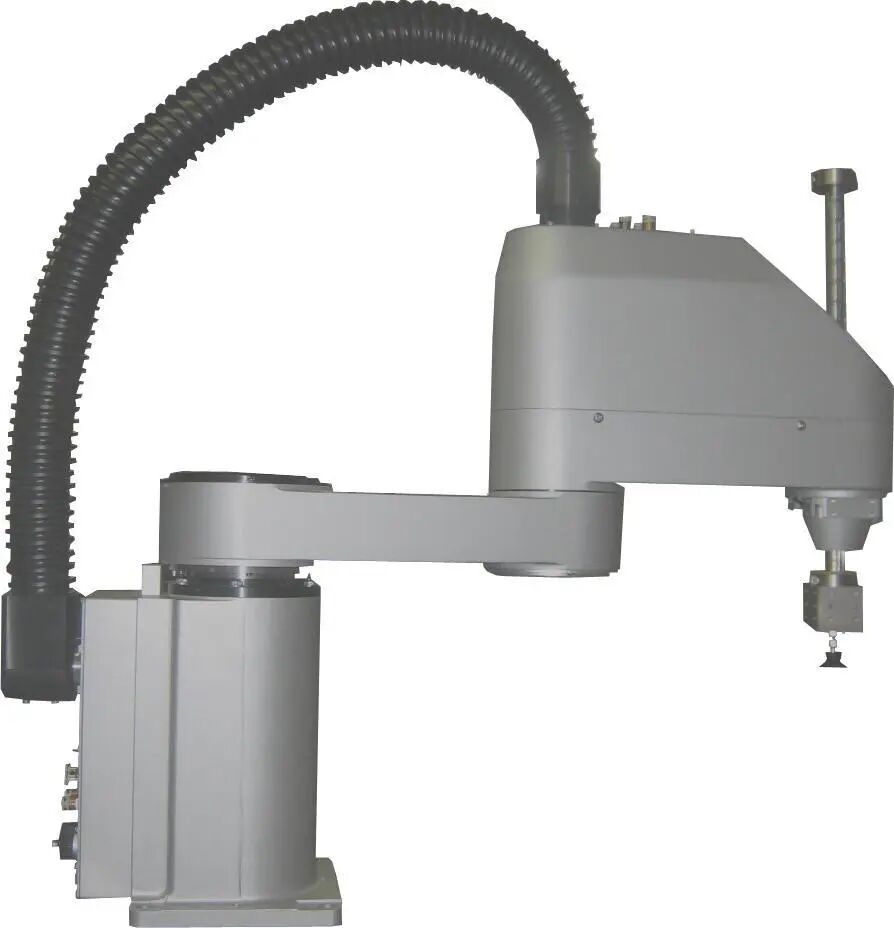

SCARA 构型

 J4 (末端旋转)
 ↑
 J3 (垂直升降，Z轴)
 ↑
 J2 (小臂，水平旋转)
 ↑
 J1 (大臂，水平旋转)
 ↑
 基座

关键特点：

• J1/J2：水平面旋转，悬臂结构，惯量随姿态变化大
• J3：垂直升降，负载恒定（末端执行器 + 工件重量）
• J4：末端旋转，惯量小，精度要求高

步骤 1：明确设计需求

步骤 2：计算各关节惯量

J1 关节惯量（最复杂，随姿态变化）：

J1_total = J1_arm + J2_arm(θ2) + J3_load(θ2, L1, L2)

简化公式（忽略臂自重，仅考虑末端负载）：

J1 = m_load × (L1² + L2² + 2×L1×L2×cos(θ2))

• 当 θ2 = 0°（臂完全伸展）：J1 最大
• 当 θ2 = 180°（臂折叠）：J1 最小

关键：J1 惯量随 θ2 变化可达 3–5 倍，选型必须按最大惯量工况计算。

J2 关节惯量：

J2 = m_load × L2²

J3 关节惯量（升降轴）：

J3 = m_load （直线运动，转化为等效惯量时用 m 替代 J）

J4 关节惯量：

J4 = m_load × r² （r 为末端执行器回转半径，通常很小）

步骤 3：计算各关节扭矩需求

扭矩 = 加速扭矩 + 摩擦扭矩 + 重力扭矩

J1 扭矩计算

T1 = J1 × α1 + T_friction + T_gravity

• α1：角加速度，由运动规划决定
• T_friction：轴承摩擦 + 减速机摩擦，通常取 T_rated × 5–10%
• T_gravity：水平面旋转，重力扭矩 ≈ 0

加速度估算：

α = ω_max / t_accel

• ω_max：最大角速度，由末端线速度换算：ω = v / R（R 为臂展半径）
• t_accel：加速时间，通常取运动周期的 20–30%

J2 扭矩计算

T2 = J2 × α2 + T_friction

与 J1 类似，但惯量不随姿态变化。

J3 扭矩计算（升降轴，重力扭矩显著）

T3 = m_total × g × r_screw / (2π × η) + m_total × a × r_screw / (2π)

• r_screw：丝杠导程
• η：丝杠效率（滚珠丝杠 0.8–0.9）
• a：升降加速度

注意：J3 必须考虑保持扭矩（静止时抵抗重力），这是升降轴与旋转轴的本质区别。

J4 扭矩计算

T4 = J4 × α4 + T_friction

通常 J4 扭矩需求很小，主要受精度和响应速度约束。

步骤 4：选择电机类型

选型判据：

步骤 5：选择减速机

减速比选择原则：

i = √(J_load / J_motor) （最佳惯量匹配）

但实际选型需综合考虑：

J1/J2 减速比估算：

i = T_load / T_motor_rated × η × SF

• η：减速机效率（谐波 0.7–0.8，行星 0.9）
• SF：安全系数，通常取 1.5–2.0

步骤 6：校核

扭矩校核：

T_motor_rated ≥ T_load_max / (i × η) × SF

速度校核：

ω_motor_rated ≥ ω_load_max × i

惯量匹配校核：

J_load / (i² × J_motor) ≤ 5~10 （推荐 ≤ 5）

惯量比过大 → 系统响应慢、易振荡；过小 → 电机功率浪费。

二、选型依据

1. J1 用伺服或高规格步进

原因一：惯量变化大

J1 惯量随 θ2 变化 3–5 倍，控制器需要实时调整增益。步进开环控制无法适应惯量变化，容易丢步或振荡。

原因二：悬臂结构

J1 是整个机械臂的支撑关节，承受最大扭矩和弯矩。电机功率不足 → 加速性能差 → 节拍达不到。

原因三：精度传递

J1 的角度误差会放大到末端：δ_end ≈ L × δ_θ。J1 精度要求最高。

2. J3 考虑保持扭矩

升降轴在静止时需要持续输出扭矩抵抗重力：

T_hold = m × g × r_screw / (2π × η)

如果电机额定扭矩 < T_hold → 断电后末端下坠，危险。

选型要点：

• 选择带抱闸的电机（断电自锁）
• 或确保电机堵转扭矩 > T_hold

3. 惯量匹配

物理本质：惯量比反映的是电机对负载的控制能力。

工程经验：惯量比 > 10 时，即使扭矩满足，系统动态性能也会很差。

三、评估电机选型的合理性

扭矩裕度 | 速度裕度 | 惯量匹配 | 精度能力 | 热裕度 | 成本合理性

1. 扭矩裕度评估

计算方法：

扭矩裕度 = (T_motor_rated × i × η - T_load_max) / T_load_max × 100%

评判标准：

推荐：扭矩裕度 30–50% 为宜。

2. 速度裕度评估

计算方法：

速度裕度 = (ω_motor_rated - ω_load_max × i) / ω_motor_rated × 100%

评判标准：

3. 惯量匹配评估

计算方法：

惯量比 = J_load / (i² × J_motor)

评判标准：

4. 精度能力评估

末端精度估算：

δ_end = √( (L1 × δ_θ1)² + (L2 × δ_θ2)² + δ_θ3² + δ_θ4² )

其中 δ_θi 为各关节角度误差，由以下因素决定：

δ_θ = δ_encoder / i + δ_backlash + δ_deformation

• δ_encoder：编码器分辨率（如 2500 PPR → 360°/10000 = 0.036°）
• δ_backlash：减速机背隙（谐波 ≈ 0，行星 1–5 arcmin）
• δ_deformation：弹性变形（刚度相关）

评判：计算 δ_end 是否 < 设计要求的定位精度。

5. 热裕度评估

热负载估算：

热负载率 = I_rms / I_rated × 100%

• I_rms：运行周期内的电流有效值（由扭矩曲线计算）

评判标准：

6. 成本合理性评估

成本构成：

总成本 = Σ(电机成本 + 减速机成本 + 驱动器成本 + 编码器成本)

性价比判据：

四、合理性评估实例（示例）

假设 SCARA 参数：

• 末端负载：3 kg
• 臂长 L1 = 400 mm, L2 = 300 mm
• 最大线速度：1000 mm/s
• 定位精度：±0.03 mm

J1 选型示例：

评估结论：J1 选型合理，扭矩裕度偏大（可考虑减小电机规格）。

总结：选型合理性评估清单

□ 扭矩裕度 20–50%
□ 速度裕度 20–50%
□ 惯量比 1–5
□ 精度能力满足设计要求
□ 热负载率 < 80%
□ J3 有抱闸或保持扭矩足够
□ 成本在预算内
□ 关键关节（J1）有冗余
□ 减速机背隙满足精度要求
□ 电机与减速机接口匹配
