关节MIT 模式,导纳算法实现柔顺贴合

作者头像
索旭东
发布2026-09-15 20:13:42
发布2026-09-15 20:13:42
990
举报
文章被收录于专栏:具身小站具身小站

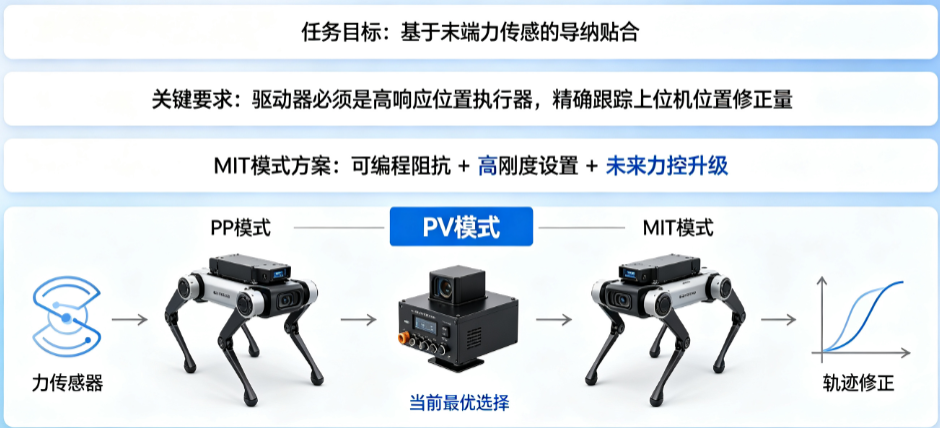

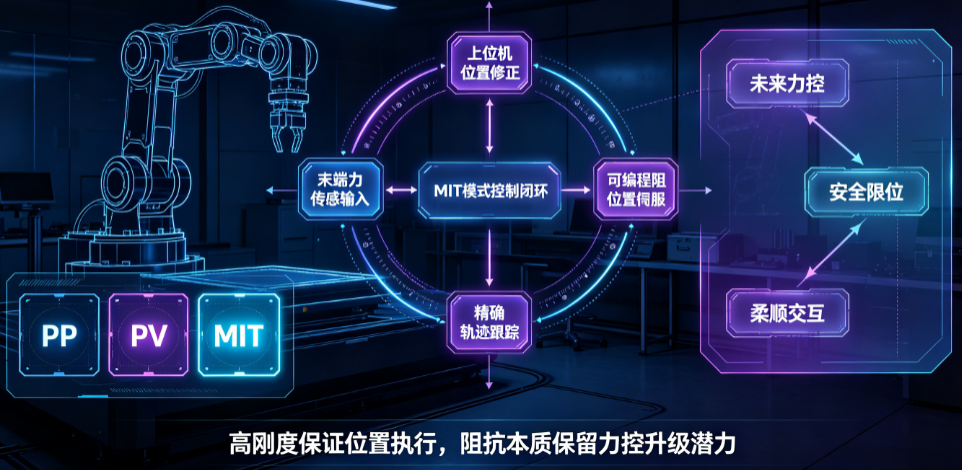

在没有 CSP 的情况下,MIT 模式凭借其可编程阻抗的本性,能够通过高刚度设置完美接管位置伺服任务,同时保留了未来向更高级力控与安全功能升级的潜力,是当前最优的选择。

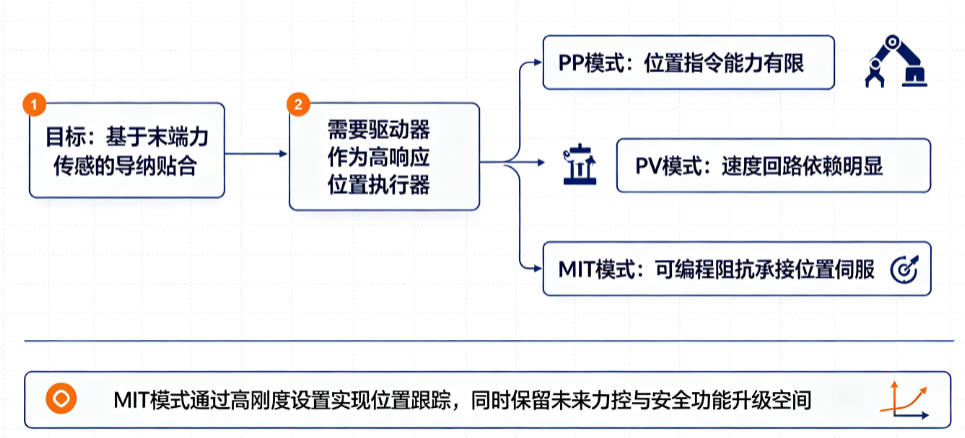

若只有 PP、PV、MIT 三种模式,目标是实现基于末端力传感的导纳贴合,这需要驱动器能够作为一个高响应的位置执行器来工作,让上位机输出的位置修正量能被精确跟踪。

我们先分析三种模式的特点,再给出选择方案及其理由。

一、三种模式的核心区别

模式

输入指令

同步方式

闭环特性

PP

目标位置、速度、加减速

异步,驱动器内部插补

位置环在驱动器,但不支持高频率位置流更新

PV

目标速度

异步,也可周期发送

速度环在驱动器,位置完全开环

MIT

qdes,q˙des,Kp,Kd,τff

可周期同步

力矩内环 + 虚拟阻抗(可调刚度/阻尼)

贴合任务的需求

  • 上位机以 1 kHz 频率运行导纳控制器,输出末端位置修正量。
  • 修正量通过逆运动学转换为关节目标,需要驱动器实时、平滑地跟踪这一连续变化的位置指令,且不允许有位置累积误差。

二、PP 模式:不适合

  • 指令方式:每次发送一个完整的位置、速度、加速度 profile,驱动器自己完成插补,通常用于点到点运动。
  • 致命缺陷无法接受高频的、微小连续位置更新,如果每 1 ms 都发一个新目标,驱动器会反复启动新的插补,导致运动卡顿,甚至报错。
  • 结论无法用于导纳外环的实时位置流架构。

三、PV 模式:次选方案

  • 指令方式:可周期性发送目标速度,驱动器维持速度闭环。
  • 能否模拟位置控制? 上位机可做位置闭环:将导纳输出的位置修正量转换为速度指令(如比例控制),发送给 PV 模式,但从位置到速度是开环积分,存在漂移,且动态位置精度难以保证。接触力控需要精确的位置保持,PV 模式在零速附近容易受静摩擦影响,容易出现粘滑或力波动。
  • 风险:位置无保证,安全边界(如限位)完全依赖上位机速度积分,有失控风险。
  • 结论勉强可用,但工程复杂度高、稳定性差,不建议作为主方案。

四、MIT 模式:最佳方案

MIT 模式的本质是带阻抗特性的力矩控制,但它可以通过参数设置退化为虚拟位置模式,这能够完美模拟 CSP 行为,甚至更好。

1. 用 MIT 模拟 CSP

将 MIT 控制律中的参数设置为高刚度

  • 设定 Kp为一个很高的值(接近关节物理刚度的极限,如几百 Nm/rad)。
  • 设定 Kd为对应的临界阻尼值(2√KpJ),保证无振荡。
  • 设定 τff=0(或用于补偿重力和摩擦)。

这样,驱动器内部的力矩环会竭尽全力让关节跟踪 qdes,其行为极其逼近一个纯位置伺服,任何位置误差都会被高增益放大成大力矩,迅速纠正。这就完全取代了 CSP 的位置闭环。

2. 完整控制架构(导纳 + MIT 虚拟位置环)
代码语言:javascript
复制
[力传感器] → 导纳控制器 → ΔX (笛卡尔)
                              ↓
[轨迹规划] → X_ref → (+) → X_cmd → [逆运动学] → q_des (关节)
                              ↓
                           [MIT 模式驱动器] (Kp 高, Kd 高)
                              ↓
                            关节实际运动 → 末端运动 → 接触力
  • 导纳外环:不变,仍输出位置修正量。
  • MIT 内环:接收 qdes(期望关节角)和 q˙des(期望速度,可设为零或由差分提供),以高刚度执行位置跟踪。
  • 效果:与原先的 CSP 模式几乎一致,因为都是位置指令 + 高增益闭环。
3. MIT对比 CSP

MIT 模式是 CSP 的超集,它带来额外好处:

  • 拖动示教:需要时可将 Kp,Kd设为零,仅用 τff 补偿重力,即可实现零力拖动。
  • 碰撞柔顺:可临时降低刚度,让关节在意外碰撞时退让,而不必依赖末端力传感器触发。
  • 参数在线调整:可以根据清洁面的特点,微调关节刚度来抑制特定频率的振动,这是标准 CSP 做不到的。

五、MIT对比标准 CSP 方案

维度

CSP + 导纳控制

MIT (高刚度虚拟CSP) + 导纳控制

位置跟踪机理

驱动器内部成熟的级联三环位置闭环

驱动器力矩环 + 上位机给定的 PD 控制器

位置跟踪刚度

极高,工业验证充分

高,但受限于 PD 参数整定和力矩环精度

稳态位置误差

几乎为零(有积分项)

可能存在微小静差(PD 无积分),但可通过 τff 补偿摩擦减小

调试难度

低,驱动器位置环已预调

中等,需要整定每关节的 Kp,Kd

总线的要求

周期同步位置指令(CSP 标准)

周期同步 MIT 参数集,数据量稍大

额外柔顺能力

无,只能上位机通过导纳实现

有,可独立于末端传感器实现关节层柔顺

安全特性

碰撞时只能靠力传感器或电流限制

可通过降低刚度实现本征柔顺,反应更快


六、方案落地

采用“导纳外环 + MIT 模式(高刚度虚拟位置环)”作为贴合控制方案。

  1. 单关节整定:在无负载情况下,对每个关节的 MIT 模式进行 PD 参数整定,目标:使关节对阶跃位置指令的响应快速、无超调(临界阻尼),记录 Kp,Kd基准值。
  2. 摩擦力补偿:辨识各关节的库仑+粘滞摩擦,将其作为 τff 的一部分,以减小位置静差。
  3. 重力补偿:通过运动学实时计算各关节重力矩,也加入到 τff 中,使得在零导纳修正时机械臂也能自主悬浮。
  4. 集成导纳外环:将原先 CSP 架构中的 q_cmd 计算逻辑直接复用,作为 MIT 模式的 q_des 输入。q˙des可由位置差分得到(并滤波),或直接设为零(依赖 PD 自己产生阻尼)。
  5. 稳定性验证:先在自由空间测试轨迹跟踪,再在真实釉面上调优导纳参数,方法与 CSP 架构相同。
  6. 扩展柔顺功能:在非贴合阶段(如区域切换),可动态降低 Kp 让手臂更柔顺,提高安全性。
本文参与 腾讯云自媒体同步曝光计划,分享自微信公众号。
原始发表:2026-08-05,如有侵权请联系 cloudcommunity@tencent.com 删除
