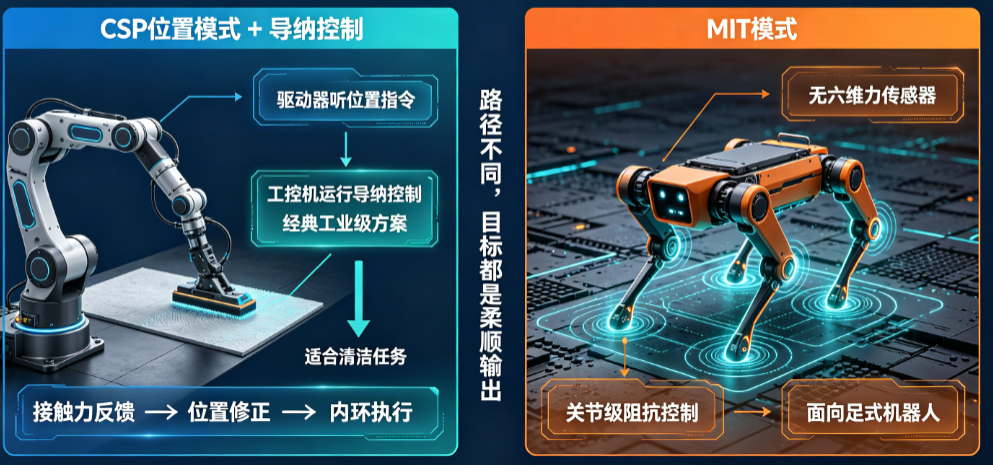

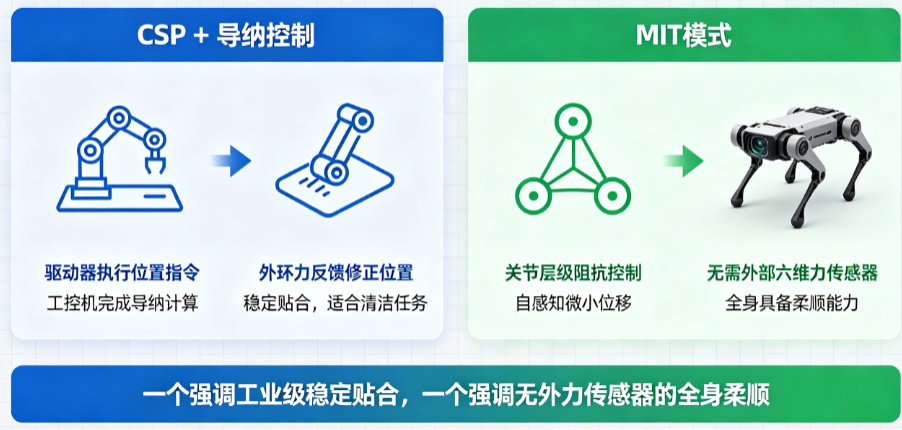

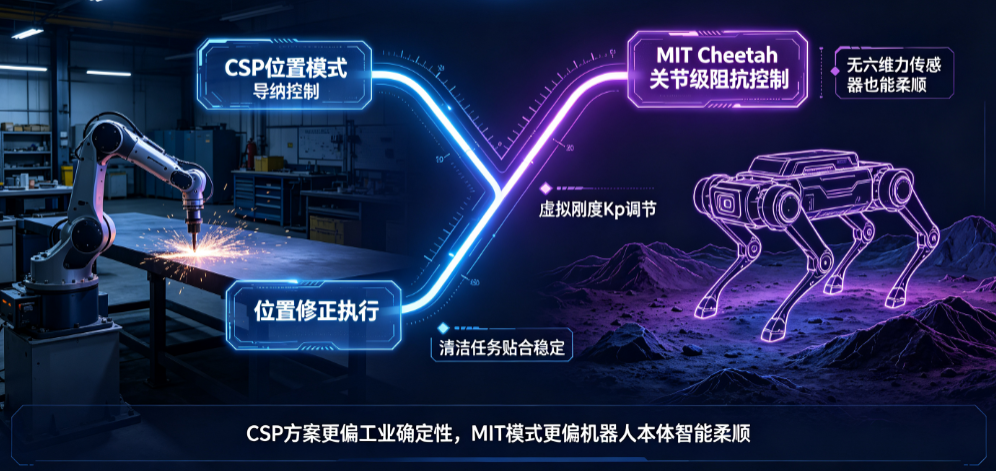

驱动器听位置指令(CSP) + 工控机运行导纳控制,是一个经典的、工业级的、非常适合清洁任务的组合。而MIT模式的创新,更多是给没有六维力传感器、但需要全身都有点柔顺性的足式机器人用的。
如果系统已经通过末端六维力传感器达到了更高的力控维度,完全不需要降级到关节层去处理。

一个在底层执行,一个在上层决策,下面重点展开关节模组层面与MIT模式类似的控制模式。
除了CSP、CSV、CST这三种标准模式,现代高性能关节模组(特别是用于足式机器人和协作臂的)还有几种派生的高级模式。
这是基础,基于经典的电流-速度-位置级联闭环。
这类模式的共同点是:将原本在上位机做的部分柔顺算法,下沉到驱动器层面,形成一种带物理特性的智能执行器,MIT模式就是其中的典型。
模式 | 典型名称 | 指令接口 | 驱动器行为 | 优点 | 缺点 |
|---|---|---|---|---|---|
MIT模式 | 关节阻抗控制 | qdes,q˙des,Kp,Kd,τff | 执行 τ=Kp(qdes−q)+Kd(q˙des−q˙)+τff | 上位机负担极轻;对通信延迟鲁棒;参数可调,灵活切换位置/力矩模式 | 只能做关节级柔顺,无法直接控制末端多维力和刚度 |
力矩-位置混合 | 带力矩限位的位置模式 | 目标位置 + 最大力矩阈值 | 正常时做位置控制;一旦力矩超过阈值,自动转为力矩控制 | 安全保护特性极好,防止过载和硬碰撞 | 不产生平滑柔顺,只有全力顶和松掉两种状态 |
柔性位置模式 | 对前面的边界使用过度 | 目标位置 + 最大力矩 + 柔顺系数 | 位置控制下,根据外力按设定曲线微退让 | 简单易用,适合入门级柔顺场景(如简单抓取) | 柔顺特性固定,非真正动态阻抗,响应有延迟 |
SEA模式 | 串联弹性驱动器控制 | 弹性元件形变量目标 | 控制内部弹性体的形变量,间接控制力矩 | 力矩控制极其平顺、稳定;天然抗冲击;力矩分辨率高 | 带宽受弹性元件刚度限制;结构复杂,成本高 |
这些模式的关系,取决于控制系统架构:
总结:

控制模式 | 作用维度 | 核心优势 | 核心劣势 | 最适合你的哪个部分 |
|---|---|---|---|---|
标准CSP (位置) | 关节 | 刚度无穷大,定位精准,调试简单 | 无柔顺性,需上位机算法 | 当前所有清洁轨迹跟踪和导纳的内环 |
标准CST (力矩) | 关节 | 真正的直接力源,是实现任何力控的物理基础 | 需上位机解决稳定性,需精确动力学 | 未来若做直接力控或零力拖动示教的执行器 |
MIT模式 (阻抗) | 关节 | 上位机负担轻,对通信延迟鲁棒,拖动示教实现简单 | 只能做关节级柔顺,无法解耦笛卡尔力 | 清洁模组的关节就不适合了,但可用于底盘悬挂等非末端接触场景 |
导纳控制 (上位机算法) | 笛卡尔 | 直接解耦控制末端多维力/力矩,灵活,适合已知刚性环境 | 需高精度六维力传感器,在刚性环境接触下需仔细调稳 | 核心清洁贴合控制,这是最优解 |
阻抗控制 (上位机算法) | 笛卡尔 | 物理上更稳定,适合未知或软环境 | 需全臂动力学模型和关节力矩环(CST),工程极复杂 | 不适合当前阶段,可作为未来高阶选项 |
