关节模组的智能伺服模式

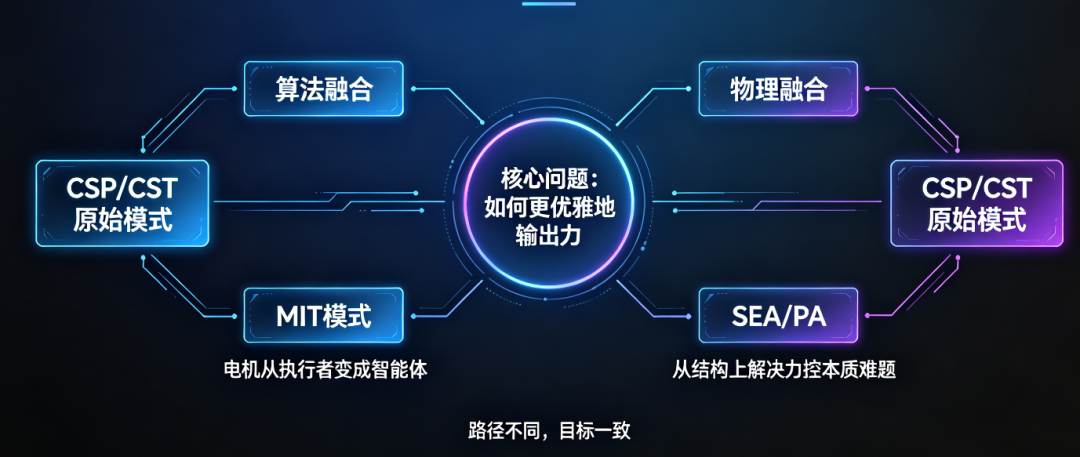

从CSP/CST这两个原始模式出发，一类向算法融合发展，诞生了MIT模式，让电机从执行者变成智能体；另一类向物理融合发展，诞生了SEA/PA，从结构上解决了力控的本质难题。它们都在解决如何更优雅地输出力这个核心问题，只是路径不同。

关节模组的智能伺服模式的共同点是：将原本需要在上位机实时计算的柔顺或力控算法，下沉到了驱动器中执行。这就像普通电机只能执行转几圈的指令，而这些智能模式让电机本身具备了弹簧、阻尼器甚至肌肉的特性。

下面我们梳理一下这些关节级智能模式的核心原理、之间的关系，以及它们的演进脉络。

一、关节级智能控制模式全览

1. MIT模式（关节阻抗控制）：让电机表现得像一个可编程的虚拟弹簧-阻尼系统。

• 原理：驱动器执行 τ=Kp(qdes−q)+Kd(q˙des−q˙)+τff
• 关系：它处于位置控制（Kp极大）和力矩控制（Kp=0）之间，通过改变刚度和阻尼，在同一种模式下实现了两者的平滑过渡。

2. 力矩-位置混合模式：在位置模式和力矩模式之间暴力切换，而不是平滑融合。

• 原理：正常时，它是刚性的位置控制；但当关节力矩超过设定的阈值 τ_max，会瞬间切换为力矩控制，输出一个恒定的力矩。
• 关系：可以看作是MIT模式的一个硬边界特例，不会主动表现出柔顺，只做碰撞保护。

3. 柔性位置模式：传统位置控制下的静态微让步。

• 原理：驱动器在执行位置闭环时，根据当前力矩，按预设的、固定的“力-位移”曲线，从目标位置上做微小退让。
• 关系：可以看作是MIT模式中只保留了静态刚度K，完全忽略了动态阻尼D的简化版。它的反应是被动的，动态性能远不如MIT模式。

4. 可变阻抗/导纳模式：驱动器内部直接运行一个完整的关节空间导纳控制器。

• 原理：它和上位机导纳控制算法完全一样，只是工作对象是关节力/力矩，输出关节位置修正量。驱动器内部测量力矩（或电流），计算位置修正，再发给自己的位置环。
• 关系：这是MIT模式的另一种等效实现。它和MIT模式互为镜像，最终效果一致。哪个更适合，取决于驱动器的内部架构。

二、关系对比

要理解这些模式的关系，可以从如何实现柔顺这个根本问题出发，看两条演进路线。

路线一：算法融合（从极端到连续）

这条路线在软件层面，将位置和力控制融合。

1. 两个极端：
   • CSP（位置模式）：刚度∞。
   • CST（力矩模式）：刚度0。 这是所有模式的物理基础。
2. 硬切换（初代融合）：
   • 力矩-位置混合模式：在两个极端间设定一个触发阈值，是一种非常生硬的“if-else”逻辑。例如，遇到障碍就从位置控制（CSP）立刻跳转为力矩控制（CST）。
3. 连续融合（完全体）：
   • 设 Kp极大，Kd极大 → 近似CSP，机器臂刚硬。
   • 设 Kp=0,Kd=0,τff=期望值 → 完全CST，机器臂零力柔顺。
   • 设中间值 → 柔顺交互，像弹簧一样可以推拉。
   • MIT模式：通过阻抗公式 τ=KpΔq+KdΔq˙，完美地在位置和力矩之间架起桥梁。

路线二：物理增强（从外挂到原生）

这条路线在物理层面，通过结构改进来增强力控性能。

1. 标准力矩模式（CST）：依赖高精度电流环。缺点是受电机齿槽力、摩擦力等非线性因素干扰，力矩精度不高。
2. SEA模式（串联弹性驱动器）：
   • 做法：在电机和负载之间，物理上加了一个弹簧。
   • 原理：通过测量弹簧的形变来精确控制力矩（胡克定律），它将复杂的力控问题，巧妙转化为简单的位置控制问题。
   • 优势：力矩控制极其平顺、精准，天然抗冲击，能储存能量。
   • 劣势：系统带宽受限于弹簧刚度，结构变复杂。
3. PA模式（本体感受驱动器）：
   • 做法：在SEA基础上，将弹簧直接集成到电机定子与机座之间。
   • 优势：结构极紧凑，力感知信噪比极高，是SEA的集成化、低成本化版本。

三、协作机器人

• 清洁模组贴合：上位机导纳控制 + 关节CSP模式。这是唯一能直接、精确控制末端多维力/力矩的方案。所有关节级智能模式都无法解耦笛卡尔力，对这项任务不够用。
• 安全碰撞保护：力矩-位置混合模式。可作为关节的本地安全层，一旦力矩异常（如臂杆意外撞到边缘），驱动器可自动切换力矩模式保护硬件，无需等上位机反应。
• 未来拖动示教：MIT模式或可变导纳模式。若希望工程师能直接拖拽机械臂来教它清洁路径，这可以通过两种方式实现：
  • 上位机方案（当前可用）：驱动器保持CSP模式，上位机用六维力传感器感知手部力，通过导纳算法让机械臂跟随。
  • 关节级方案（免力传感器）：将驱动器设为MIT模式，并设 Kp=0 ，上位机只需发重力/摩擦补偿力矩作为 τff，即可实现零力拖动。好处是不需要操作员一直抓着力传感器。
