Lightmatter Passage 光互联重塑高性能 AI 训练与推理底座

这份是 Lightmatter 在 Hot Interconnects 2026（HotI2026）发布的报告《The Interconnect Foundation for High‑Performance AI Training and Inference》，核心论证：光子互联是突破 AI 算力瓶颈的核心基础设施，详细介绍了 Passage 光互联方案的性能收益、破解光纤与激光瓶颈的两大核心技术（BiDi、VLSP），同时披露了产品路线图与开放产业生态布局。

一、核心定位：光子互联覆盖 AI 全场景算力瓶颈

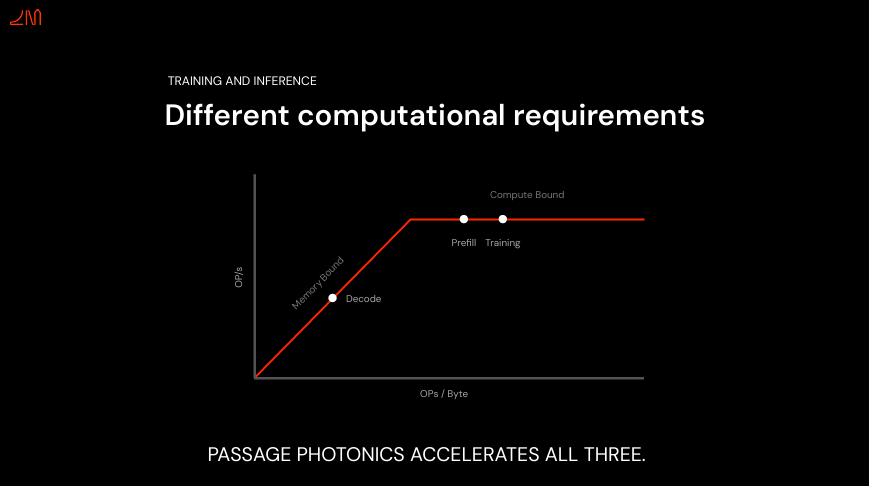

AI 训练与推理的不同阶段，面临差异化的算力约束，报告用 Roofline 图区分不同阶段下的瓶颈来源：

Decode（推理解码阶段）：内存受限（Memory Bound）

每单位字节产生的运算量（OPs/Byte）低，性能被内存带宽约束。token 逐一生成，token 间时延 ITL 是核心指标。

Prefill（推理预填充，输入上下文处理）：计算受限（Compute Bound）

处理输入 prompt，大量矩阵运算，OPs/Byte 比值高，算力成为约束，但大上下文场景下，多卡间数据交互会放大网络压力。

Training（训练）：计算受限（Compute Bound）

尤其是万亿参数 MoE 模型，专家分片分布在不同 XPU，all‑reduce、all‑to‑all 集合通信极度依赖互联带宽。

二、分场景性能收益

Training、Prefill、Decode 三者瓶颈不一样，但 Passage 光互联架构可以同时加速三者，报告中给出了标称收益。

Training：万亿参数 MoE 模型下，训练时间降低3倍

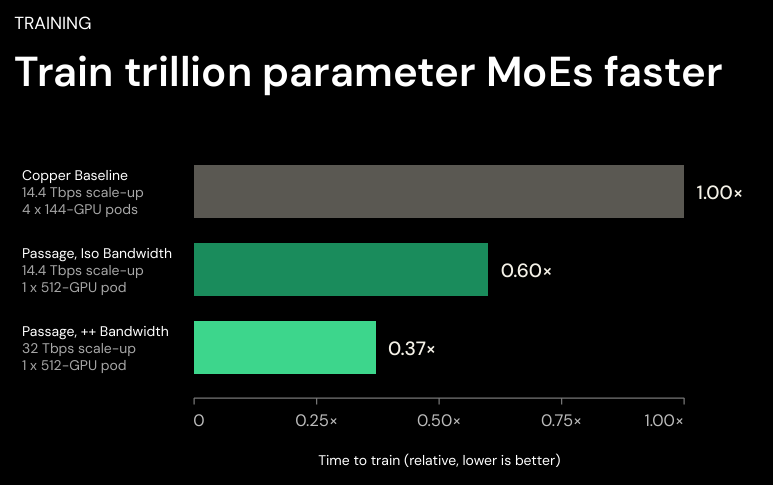

针对万亿参数的混合专家（MoE）大模型，Passage 方案相对传统铜缆基线(Copper Baseline)，可实现训练时间缩短至原 1/3 以内，具体配置与耗时对比如下（耗时数值越低，性能越好）：

• 铜缆基线：14.4 Tbps 纵向扩展带宽，由 4 个 144-GPU Pod 组成，训练耗时基准为 1.00×
• Passage（同等14.4Tbps带宽配置）：单 Pod 即可支持 512-GPU 规模，训练耗时降至 0.60×，相比铜快约1.67 倍
• Passage（增强32Tbps带宽配置）：单 Pod 支持 512-GPU 规模，训练耗时降至 0.37×，达成约2.7 倍加速

传统铜缆需要拆分成多个 GPU pod，带来跨 pod 通信开销；光互联可以把 512 个 GPU 收拢到单个 pod，更高的 scale‑up 带宽，减少跨 pod 通信损耗，MoE 的 all‑to‑all 专家调度收益尤为明显。

上述结论来源： M. Bernadskiy 等人发表于 IEEE Micro 的学术研究。

Prefill：首 token 生成时间（TTFT ）降低3倍

测试基于 Lightmatter 自研Prefill 模拟器，不同上下文长度对应不同 batch size：

• 1K (batch=8192)
• 8K (batch=1024)
• 131K (batch=64)

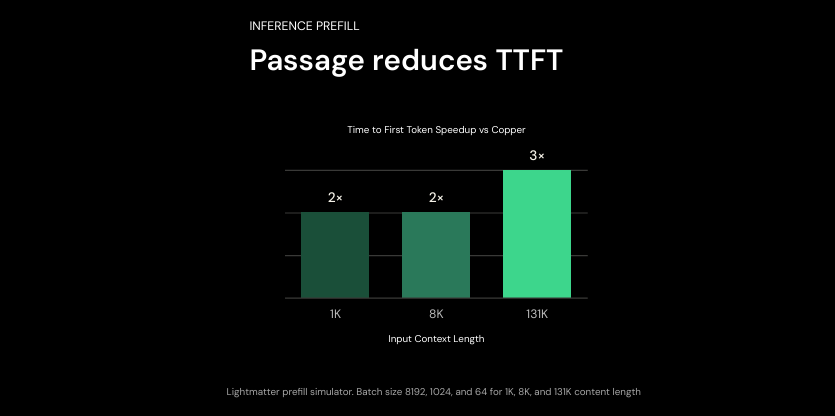

Passage相对铜缆方案，TTFT性能收益：

• 1K 上下文：2 倍 TTFT 加速
• 8K 上下文：2 倍 TTFT 加速
• 131K 超长上下文：3 倍 TTFT 加速
• 上下文越长，光互联收益越大。超长上下文大模型，输入阶段大量 KV‑Cache 跨卡交互，铜互联带宽瓶颈凸显，光子互联优势被放大。

Decode：全场景 Token 间延迟（ITL）减半

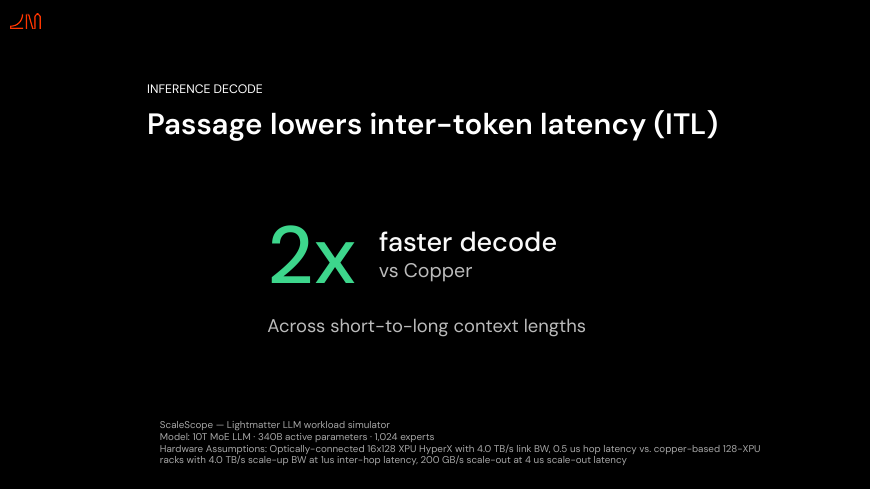

在短到长的全范围上下文长度下，Passage 方案相对铜缆实现2 倍解码速度提升，有效降低 Token 间延迟（Inter-Token Latency, ITL）。

• 测试模型：10T 参数 MoE 大语言模型，含 340B 激活参数、1024 个专家；
• 硬件对比：
  • 光互联：16×128 XPU HyperX；单链路带宽 4.0 TB/s；单跳延迟 0.5 μs
  • 铜缆：128-XPU 机架，机架内纵向拓展（scale-up)带宽 4.0 TB/s；单跳延迟 1 μs；机架间横向拓展（scale-out）带宽 200 GB/s、延迟 4 μs

三、两大关键技术：BiDi + VLSP

报告提出业界面临Laser and Fiber Wall（光纤与激光器壁垒），传统可插拔光模块方案存在光纤数量爆炸、离散激光器供给不足、连接器故障点多、成本高等问题，依靠 BiDi 与 VLSP 解决。

BiDi（双向传输）技术：破解光纤数量瓶颈

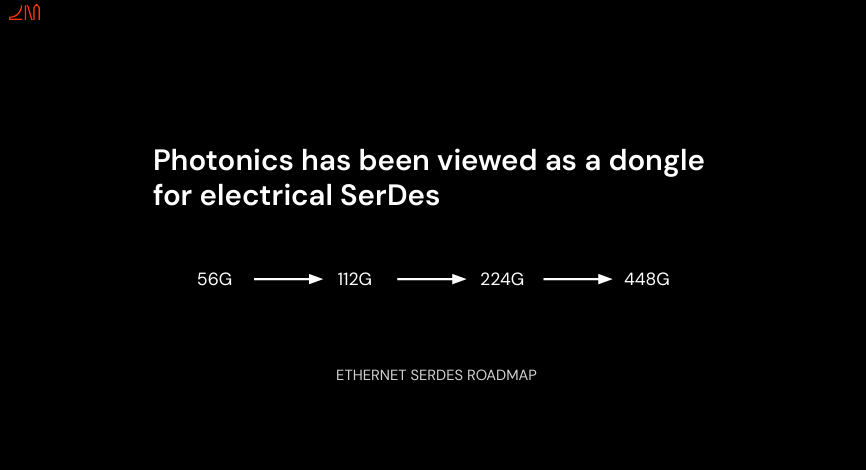

1）技术背景：传统光子方案仅作为电 SerDes 的补充，以太网 SerDes 按 56G→112G→224G→448G 的路线迭代；而在 OCI MSA 标准框架下，光子技术成为主导，依托 DWDM 波分复用与 BiDi 双向传输，实现单代带宽翻倍（Gen1 200 Gbps → Gen4 1600 Gbps）。

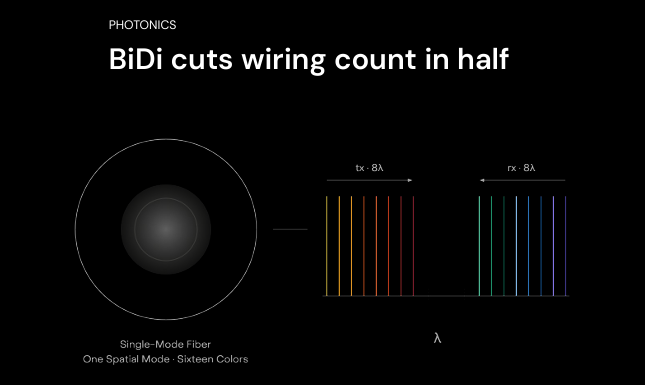

2）核心原理：单根单模光纤同时承载发射（Tx）和接收（Rx）双向路径，单空间模式支持 16 个波长，将数量直接减半（原收发各 8 路光纤缩减为单光纤双向传输）。

3）产品落地：

• 2027 年第一季度将推出支持 BiDi 的通用 NPO 光引擎

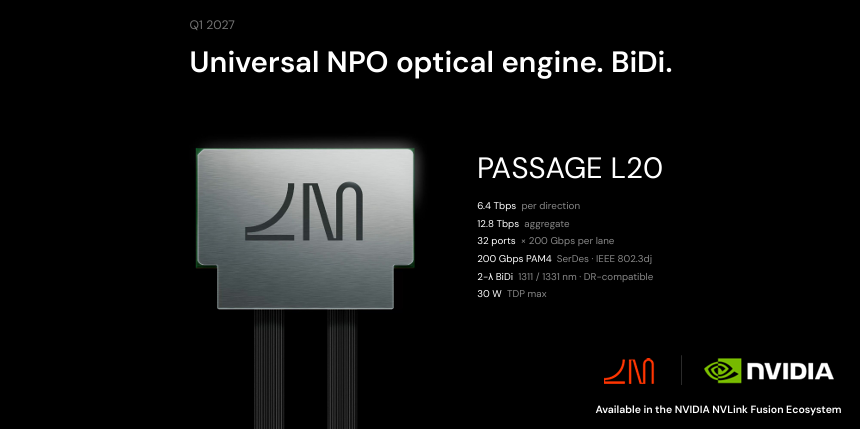

• 当前 Passage L20 产品已搭载 BiDi 能力：单方向带宽 6.4 Tbps，总聚合带宽 12.8 Tbps；32 端口 × 单通道 200 Gbps，采用 200 Gbps PAM4 SerDes（符合 IEEE 802.3dj 标准）；双波长 BiDi 方案（1311 / 1331 nm，DR 兼容）；最大 TDP 功耗 30 W，且已纳入 NVIDIA NVLink Fusion 生态。

4）成本与运维收益：以典型 512 XPU 扩展集群（单 XPU 32 Tbps）为例，可节省 150 英里光纤、减少 2 万个连接器与故障点，整体网络支出降低 16%。

VLSP（超大规模光子）技术：破解分立激光瓶颈

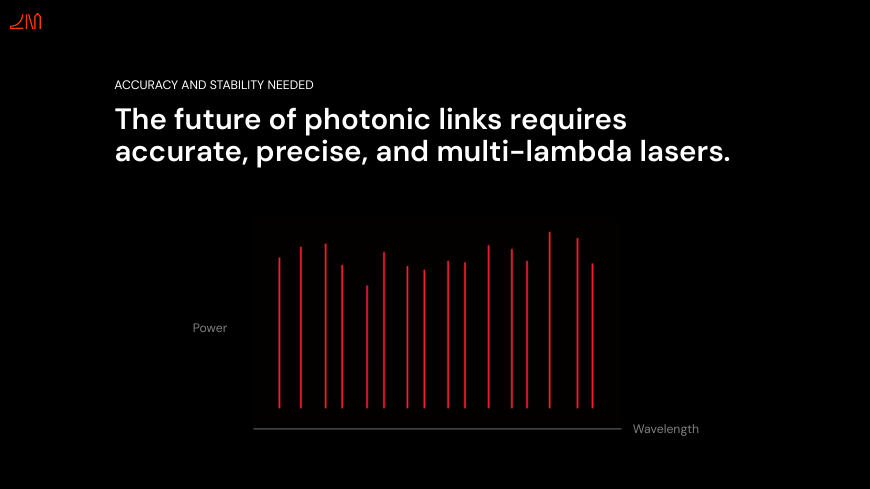

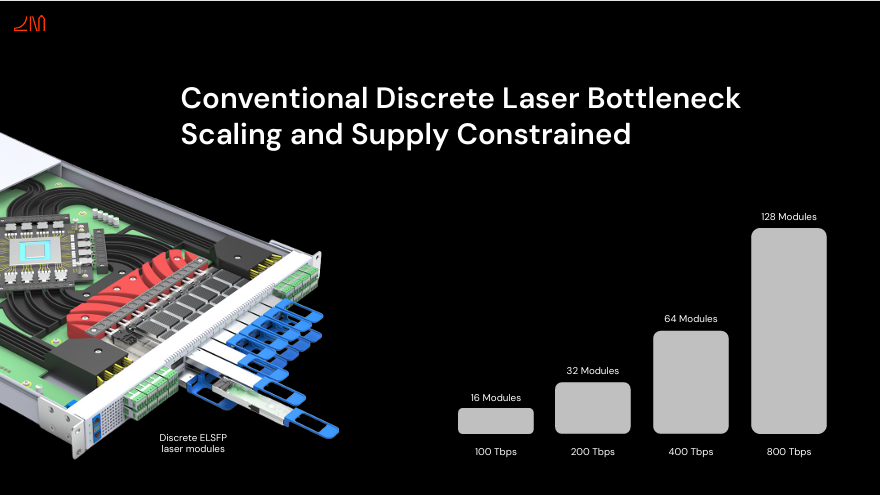

1）行业痛点：传统分立 InP 激光方案面临扩展性与供应链双重约束 —— 分立 ELSFP 激光模块随带宽提升，模块数量指数级增长（800 Tbps 带宽需 128 个模块），成为性能、成本与可靠性的核心瓶颈；同时下一代光子链路对激光器的波长精度、功率稳定性、多波长集成度要求极高，分立方案难以满足。

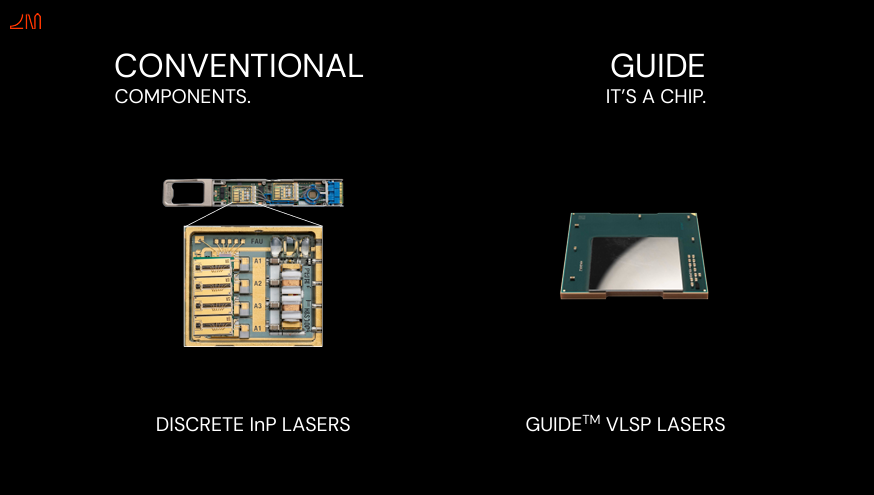

2）解决方案：Guide™ VLSP 激光芯片，基于 300mm CMOS SOI 晶圆实现片上光子器件集成，彻底替代分立激光方案。

3）核心优势参数：

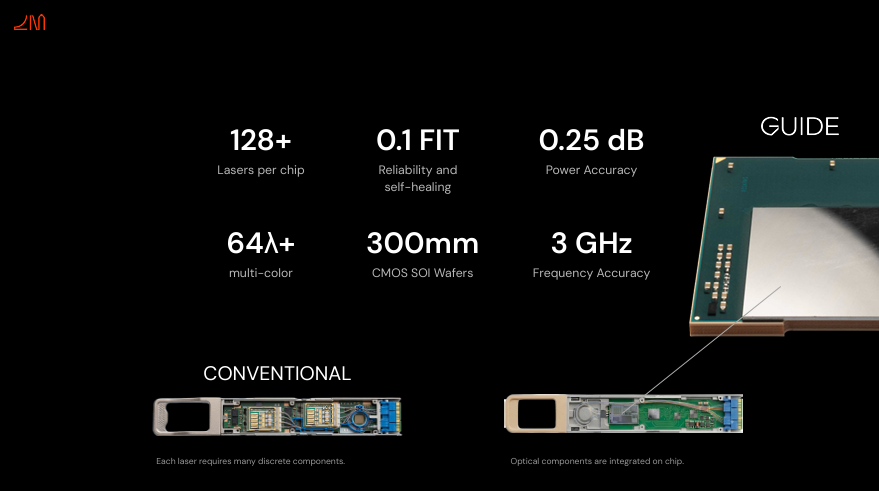

• 单芯片集成 128 + 个激光器，支持 64 + 波长多色输出
• 可靠性达 0.1 FIT，具备自愈能力
• 功率精度 0.25 dB，频率精度 3 GHz
• 所有光学元件片上集成，替代传统多分立器件组合方案

四、十年技术路线图与产业生态

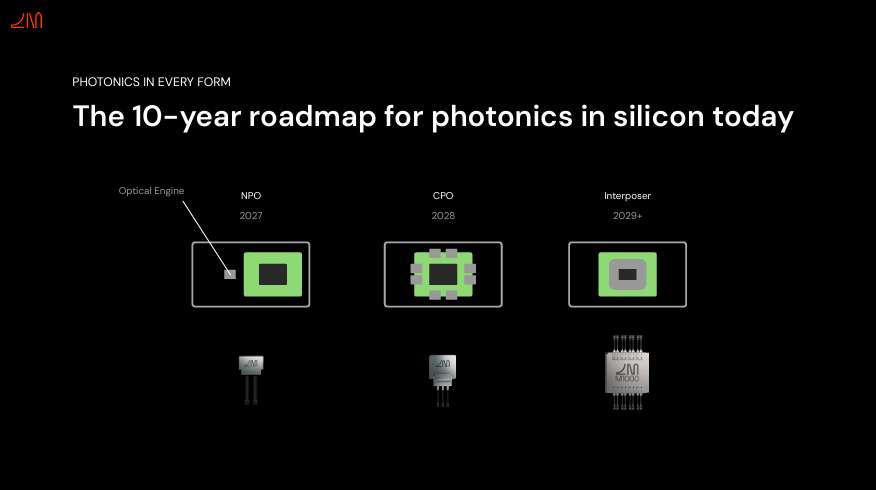

1. 十年硅光落地路线图

Lightmatter 规划了光子技术从板级到芯片级的逐步集成路径：

• 2027 年：落地 NPO（近封装光学）形态的通用光引擎
• 2028 年：推进 CPO（共封装光学）方案落地
• 2029 年及以后：实现中介层级别的深度集成

Guide 系列激光器作为底层光源技术，支撑全路线演进；当前 Passage EVK50、Passage EVK100、Passage M1000 EVK 等产品均已在验证数据中心部署，并向客户交付。

2. 开放生态：OCP 推动 AI 开放硅光子

2026 年 7 月，Lightmatter 联合 OCP 开放计算项目发布白皮书《Architecture Vision: Open Silicon Photonics for AI Systems》（《架构愿景：面向 AI 系统的开放硅光》，版本 1.0.6，全文 294 页），协同上下游生态伙伴，共建CPO生态。白皮书由 Lightmatter、Dell Technologies、Qualcomm、Flex 的专家主导撰写，并有来自 GUC、Keysight、Intel、Corning、Celestica、Foxconn FIT、Jabil、Hyve Solutions、Wiwynn 等企业的三十余位协作者共同参与，AMD、Intel、Dell 的 OCP Server 项目成员提供特别支持。白皮书覆盖 XPU 托盘、交换机托盘、光纤布线、机架整机设计、开放硅光落地路线图等深度分析。OCP开放硅光子 AI 系统架构白皮书深度解读

七、核心结论与行业启示

1. AI 性能瓶颈转移

大模型尤其是 MoE、超长上下文推理，性能瓶颈从计算芯片转移到互联网络。不同工作负载（Training/Prefill/Decode）瓶颈类型不同，但光互联可以同时优化三者。铜缆在规模扩大后，scale‑out 带宽、时延、布线、成本全面承压。

2. BiDi 解决光纤物理布线难题

BiDi 双向光减半光纤数量，降低布线复杂度、连接器故障点、TCO，是大规模 AI 集群落地的必要工程手段；兼容现有标准，融入 NVLink 生态，便于现有 AI 集群升级。

3. VLSP/GUIDE 解决激光器供应链卡脖子

传统离散 InP 激光器，当 AI 集群带宽走向几十 Tbps per XPU，激光器数量爆炸，供应链、可靠性无法支撑。VLSP 将上百路激光器集成在 300mm 硅光芯片，是实现下一代大规模 CPO/NPO 的关键前提。

4. 演进路径：NPO (2027) → CPO (2028) → Interposer (2029+)

不是一步跳到 CPO；行业会先落地 NPO 近封装光学，逐步过渡到 CPO 共封装，最终中介层集成光子。Lightmatter 已经完成 EVK 验证，硬件原型已经交付客户。

5. 局限（报告为厂商宣讲材料，需要注意）

所有加速数据来自ScaleScope 仿真器、prefill 模拟器，并非完整大规模实测集群结果；3 倍训练加速、3 倍 TTFT、2 倍 Decode 是理想仿真条件下上限，实际落地会受软件栈、通信算法、流量模式影响。
