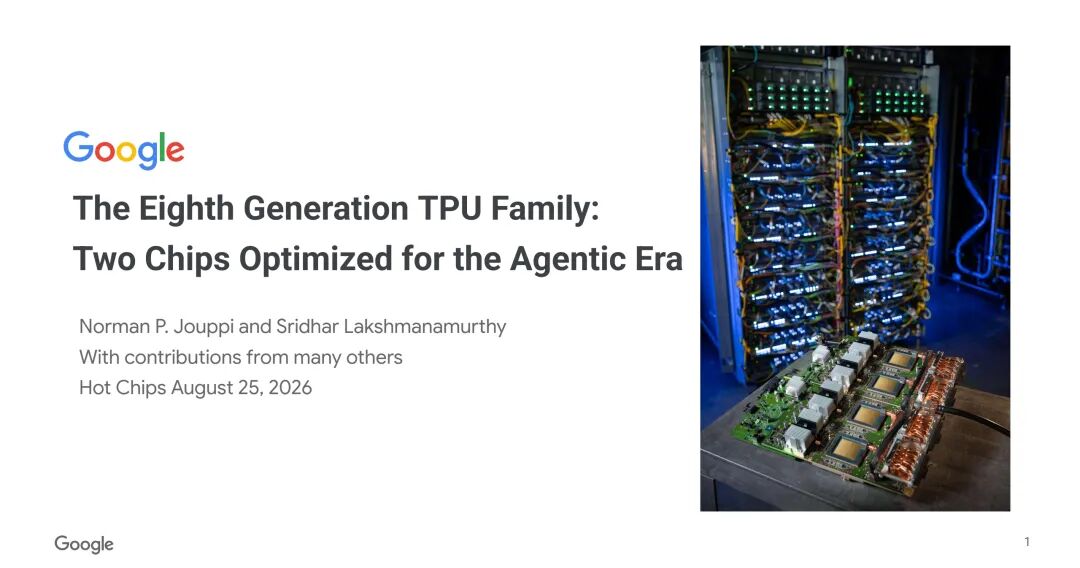

Hot Chips 2026｜谷歌第八代TPU(附完整报告)

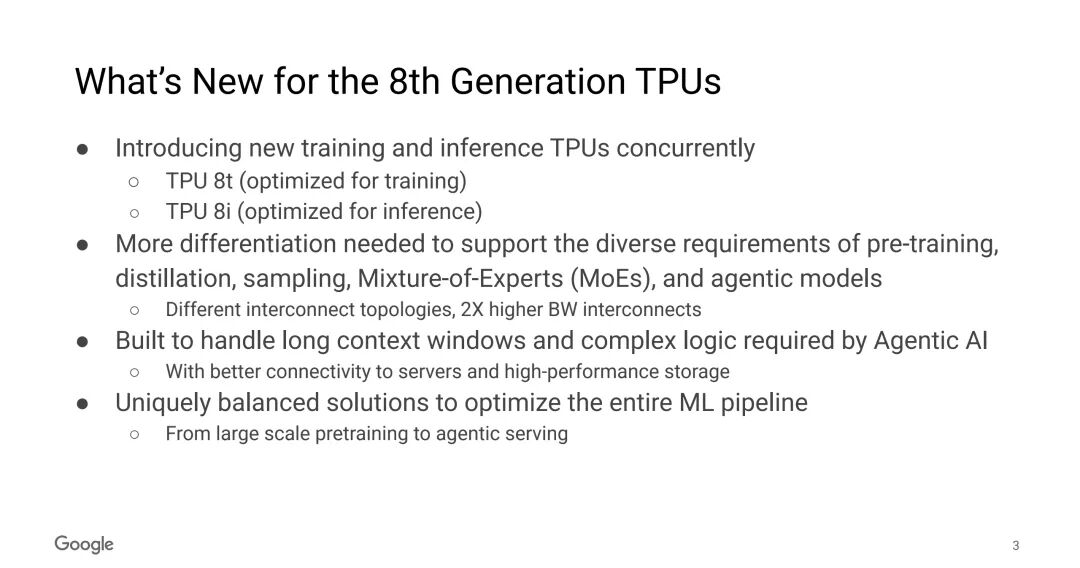

在Hot Chips 2026大会上，谷歌完整公开第八代TPU家族全部技术细节，这是谷歌TPU问世十余年一次重大架构转向：不再追求单芯片兼顾训练+推理，直接推出两颗完全独立芯片——TPU 8t训练芯片、TPU 8i推理芯片，瞄准Agent智能体、MoE混合专家大模型、超长上下文场景，重新定义AI算力硬件思路。

谷歌 TPU v8 全解析：TPU 8t与TPU 8i双芯片、训练端 4 倍 DCN 带宽与 9600 芯片 Pod 互连、推理端 Boardfly 拓扑创新与 80% 推理性能增益

网络定义算力时代：Google TPU v8的双芯片+双网络架构革命

🧠为什么要拆成两颗芯片？

过去TPU一代芯片兼顾训推，但进入Agent智能体时代，两类负载需求已经完全分化：

✅训练（TPU‑8t）：极度吃峰值算力，需要超大集群横向扩展，追求算力密度、集群吞吐；

✅推理（TPU‑8i）：内存墙是最大瓶颈！MoE、AI智能体大量KV‑Cache，更看重片上高速缓存、内存带宽、低延迟网络，对原始算力要求反而次要。

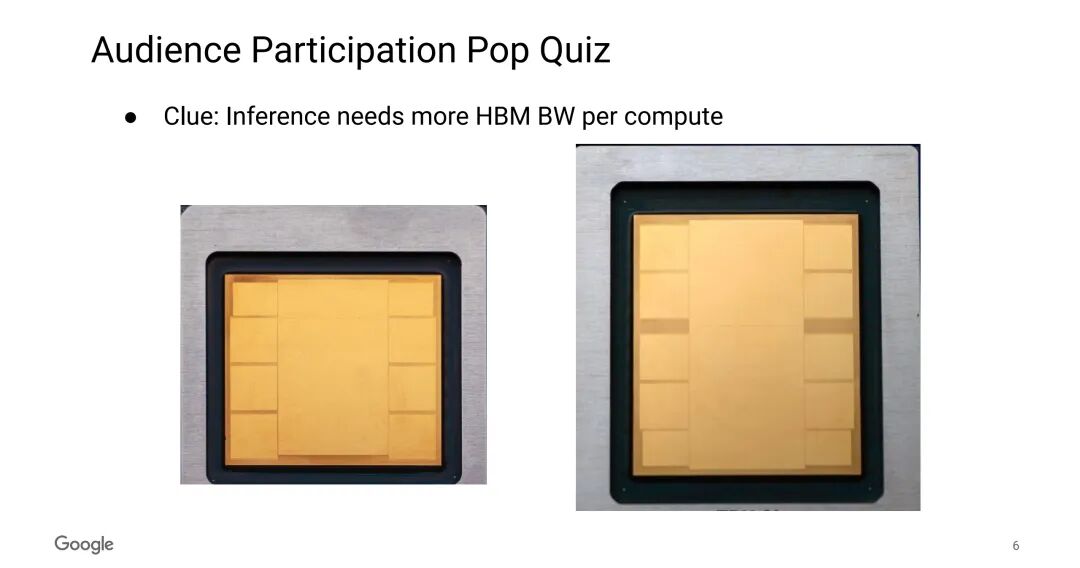

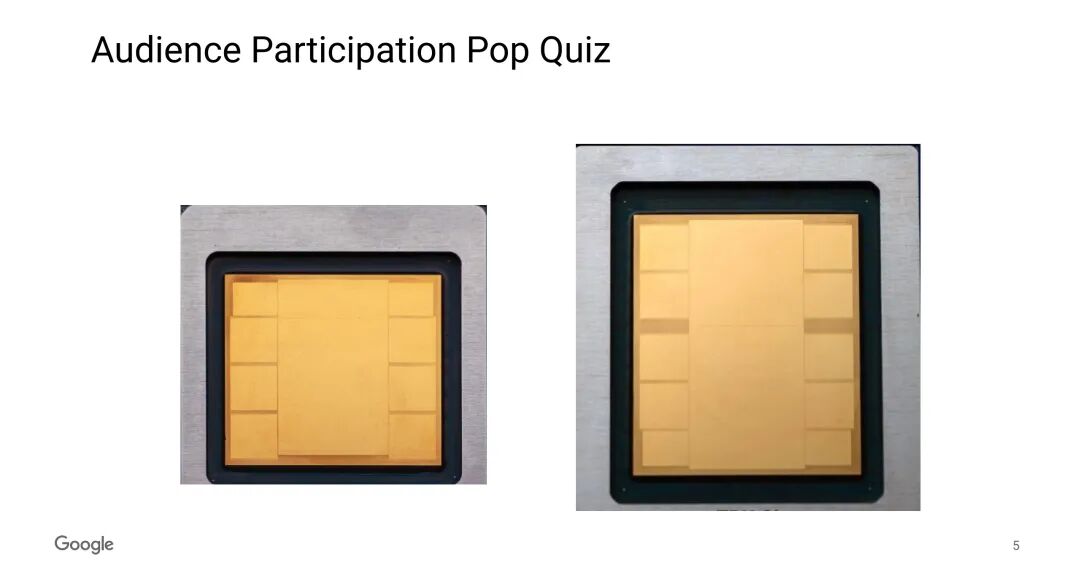

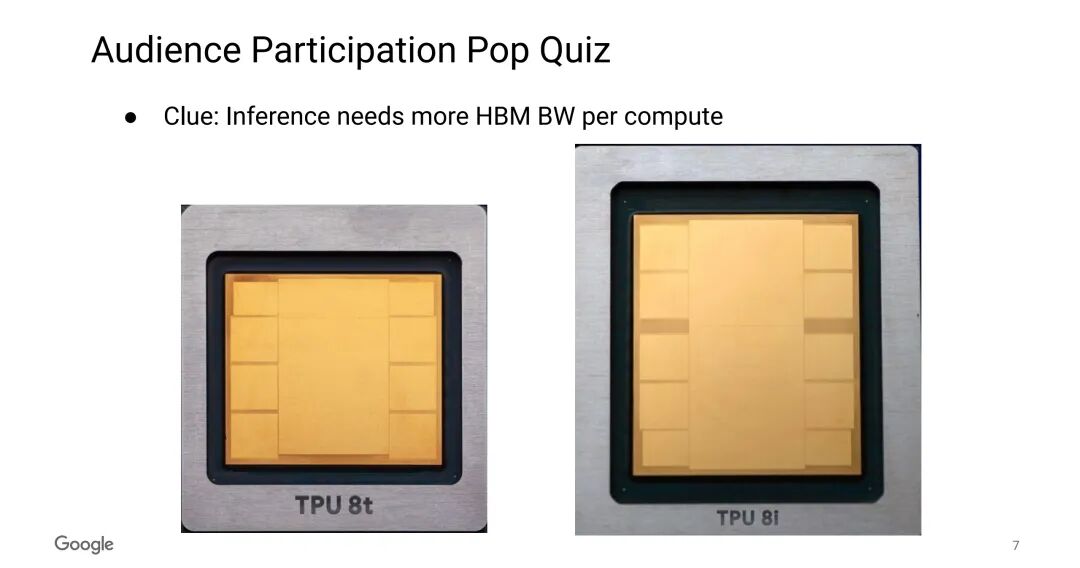

一个有意思的细节：推理芯片TPU8i裸片面积反而更大，因为它需要配置巨量片上SRAM，用来缓存KV Cache，减少访问HBM的开销。

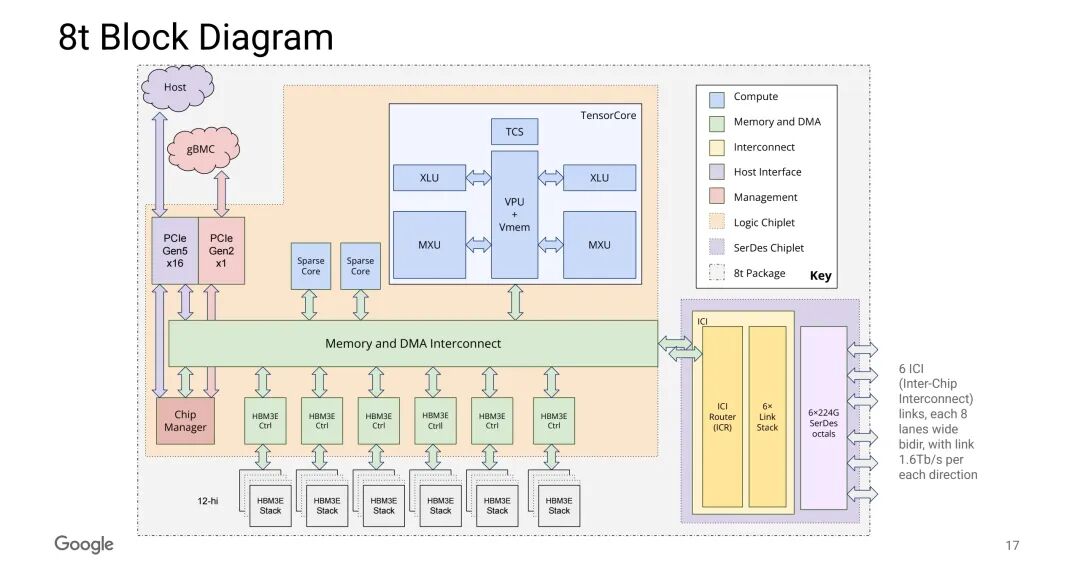

⚡TPU 8t：万亿参数训练巨兽

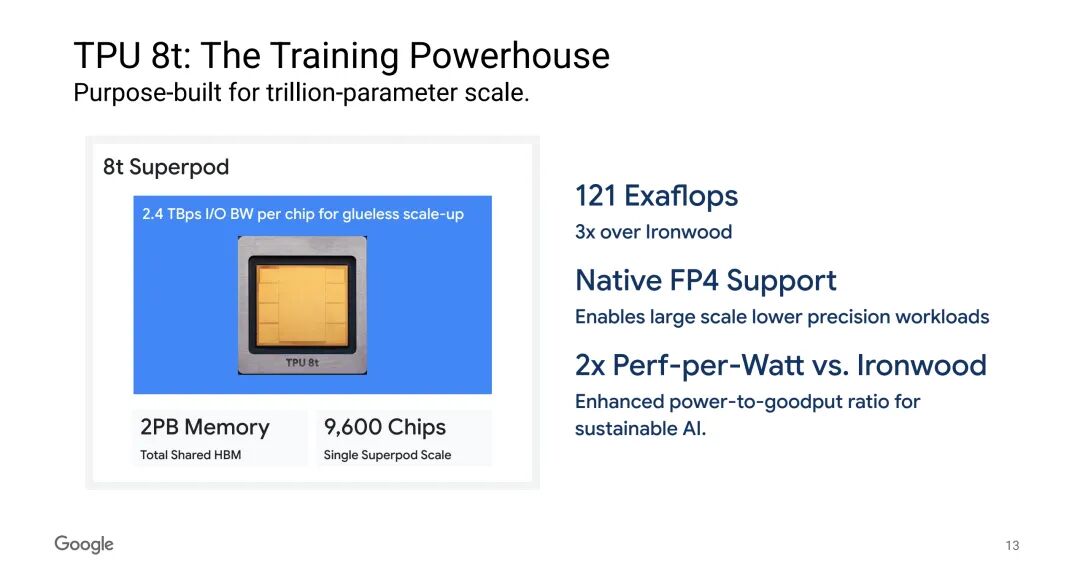

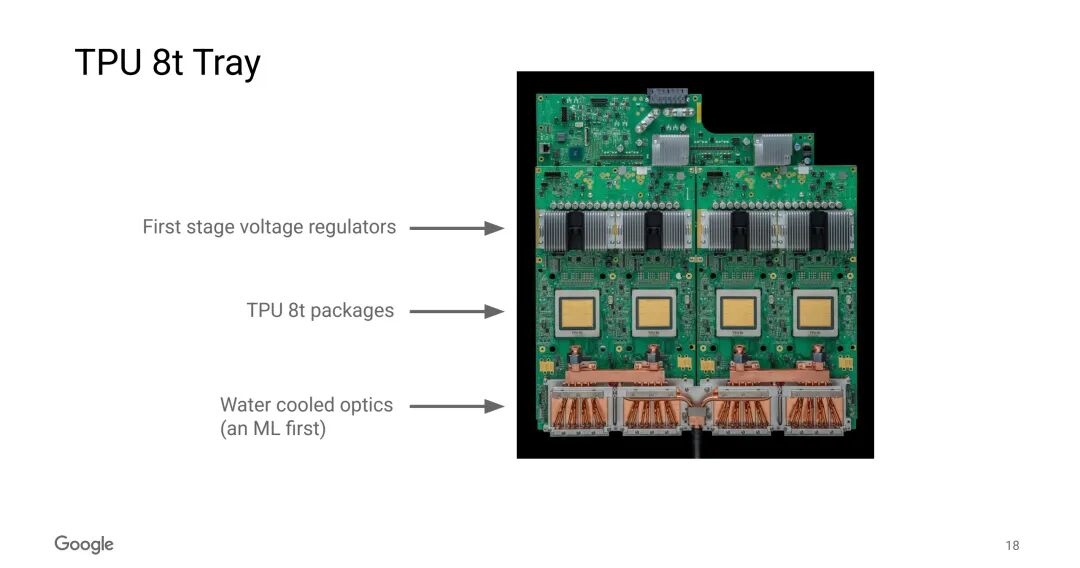

TPU‑8t是面向超大规模预训练的训练旗舰芯片：

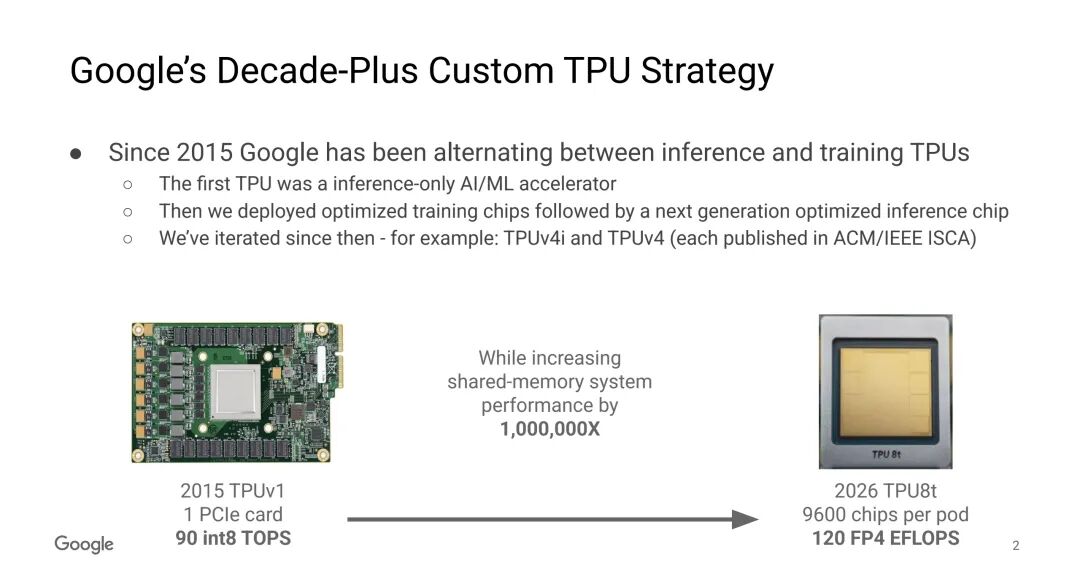

• 原生支持FP4低精度计算，相比上代Ironwood，每瓦性能提升2倍，整体算力达到上代3倍；

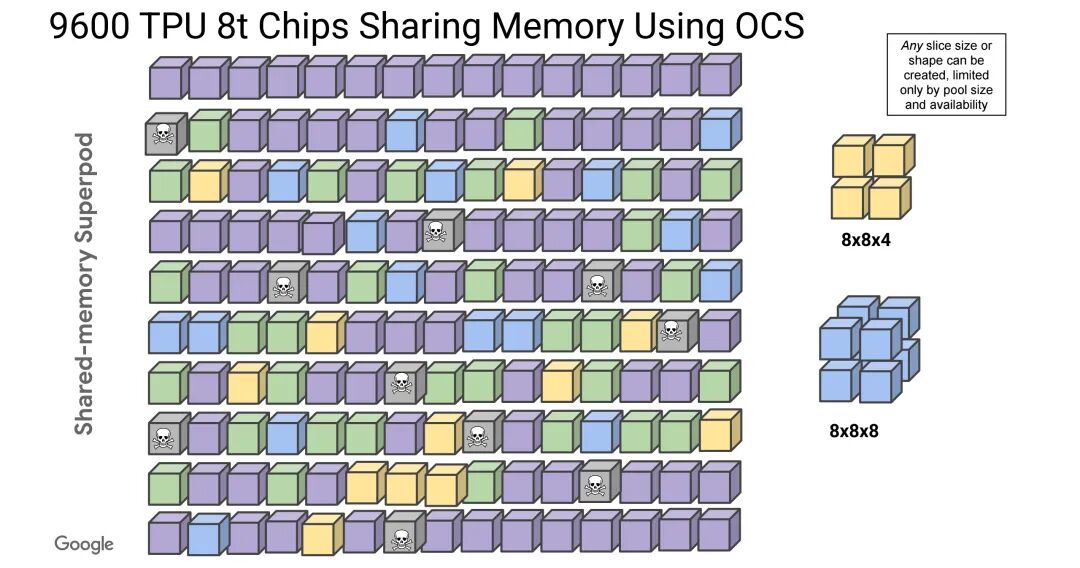

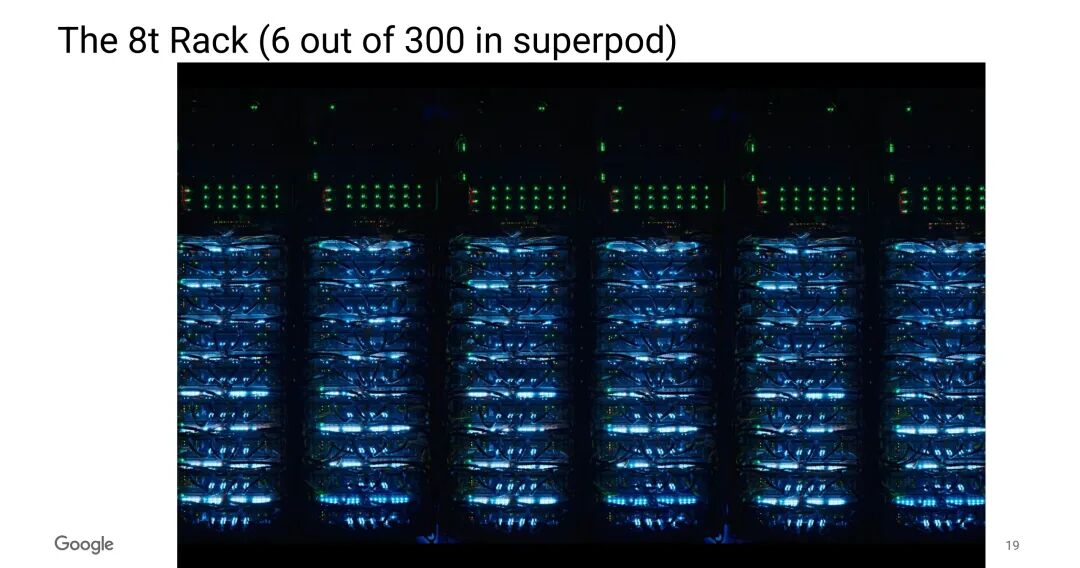

• 单Superpod可塞入9600颗TPU‑8t芯片，共享内存池总HBM高达2PB，FP4峰值算力120 EFLOPS；
• 沿用成熟3D‑Torus互联拓扑，芯片间双向带宽翻倍；

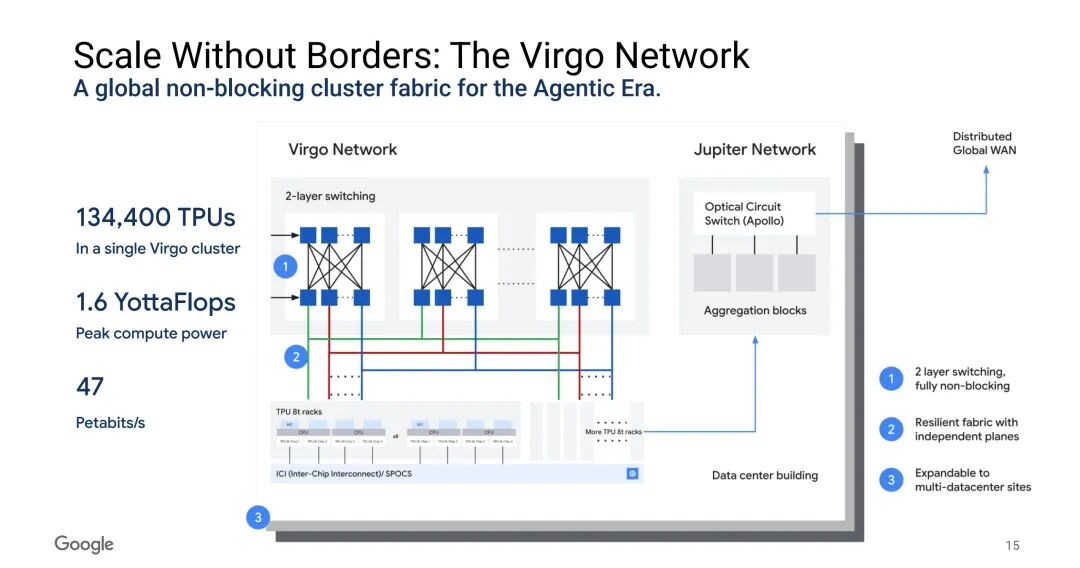

• 全新Virgo全局无阻塞集群网络，单集群最多可接入134400颗TPU，峰值算力1.6 YottaFlops，实现跨数据中心大规模组网；

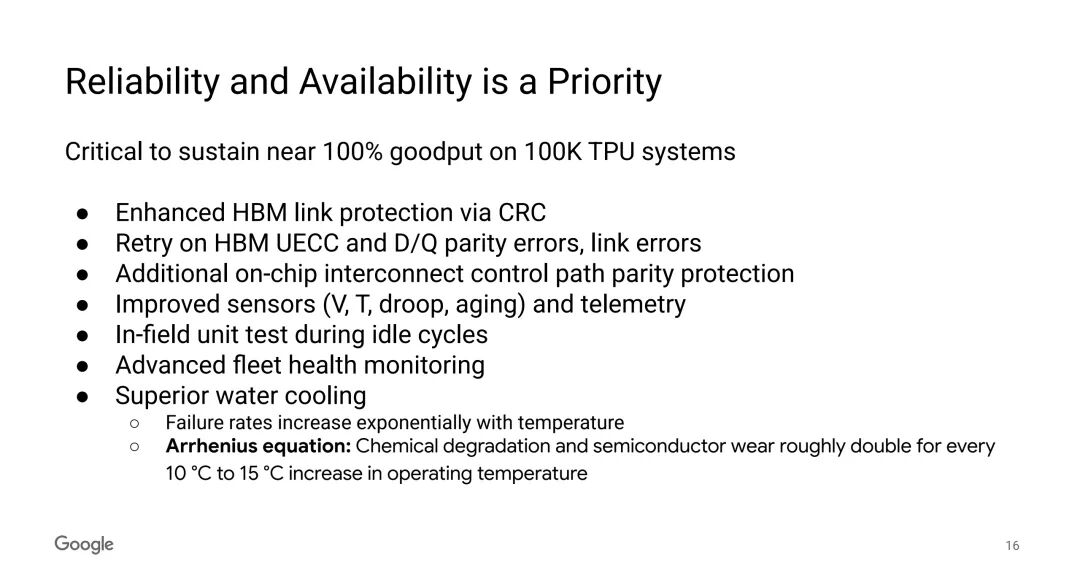

• 硬件级高可靠设计：HBM CRC保护、链路重试、全芯片传感器遥测，空闲周期自动做在线单元测试，搭配水冷，压制半导体老化失效风险，保证十万级芯片集群的有效产出率。

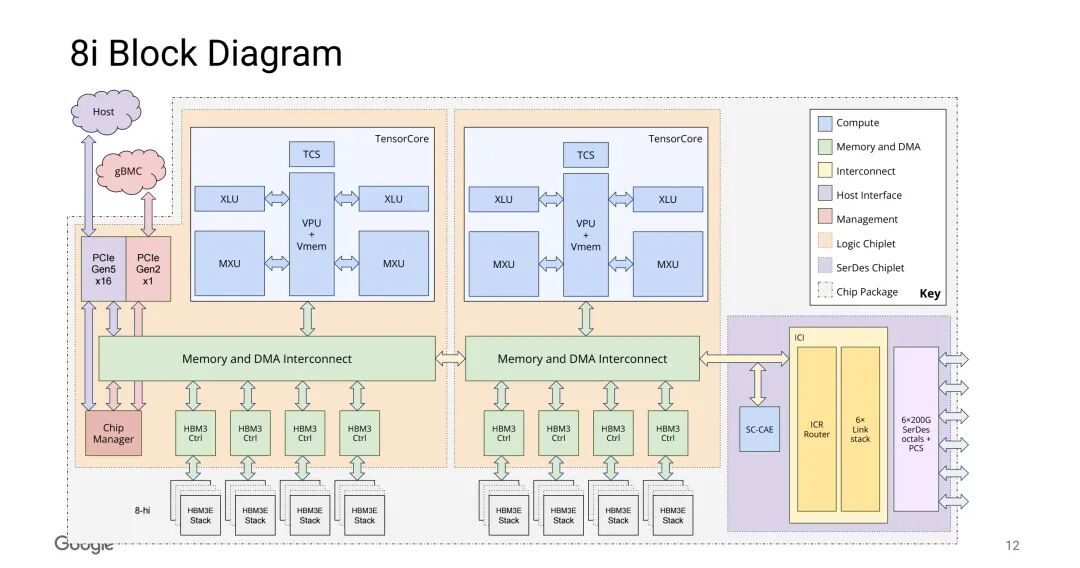

🚀TPU 8i：Agent智能体推理专用，专治内存墙

TPU‑8i主打低延迟推理、强化学习采样、MoE大模型服务，硬件资源疯狂向内存倾斜：

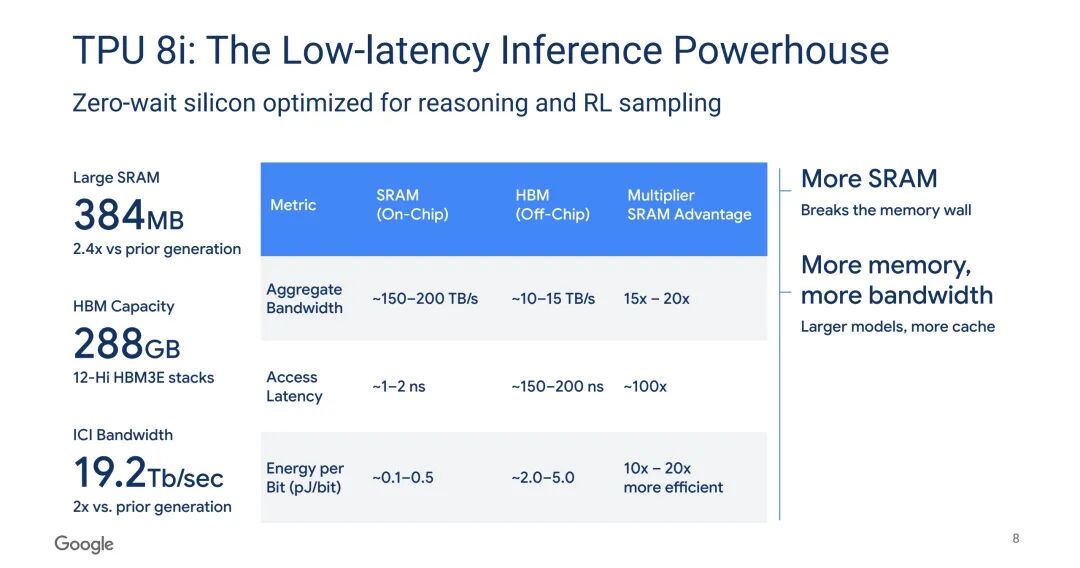

• 片上SRAM达到384MB，是前代2.4倍，SRAM访问延迟仅1‑2ns，相比HBM带宽高15‑20倍，单位bit能耗低10‑20倍，大量KV Cache直接放在片上缓存，绕开“内存墙”；
• 搭载288GB HBM3E，ICI芯片间带宽19.2Tb/s，相比上代直接翻倍；

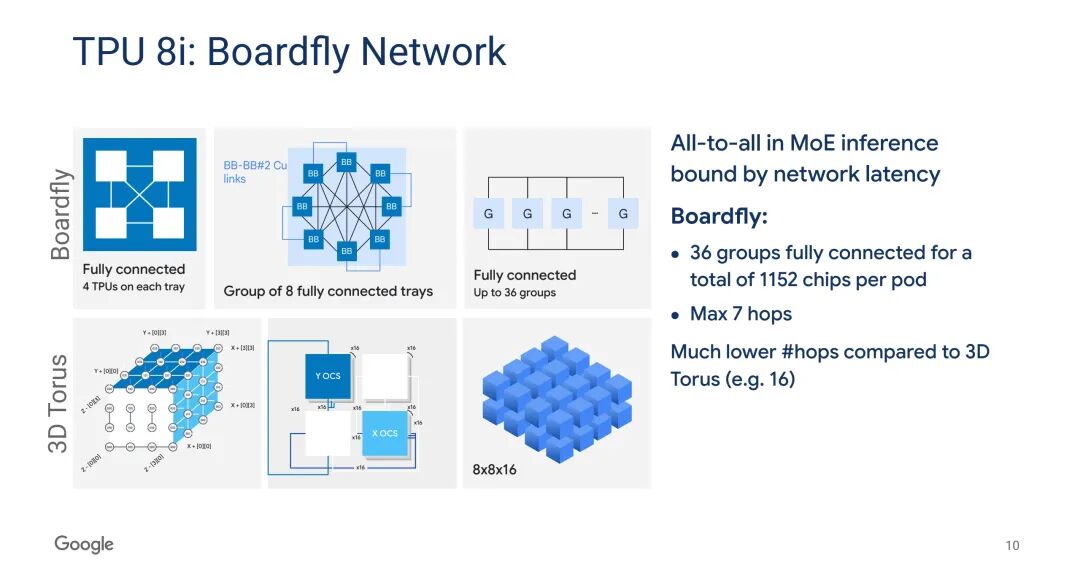

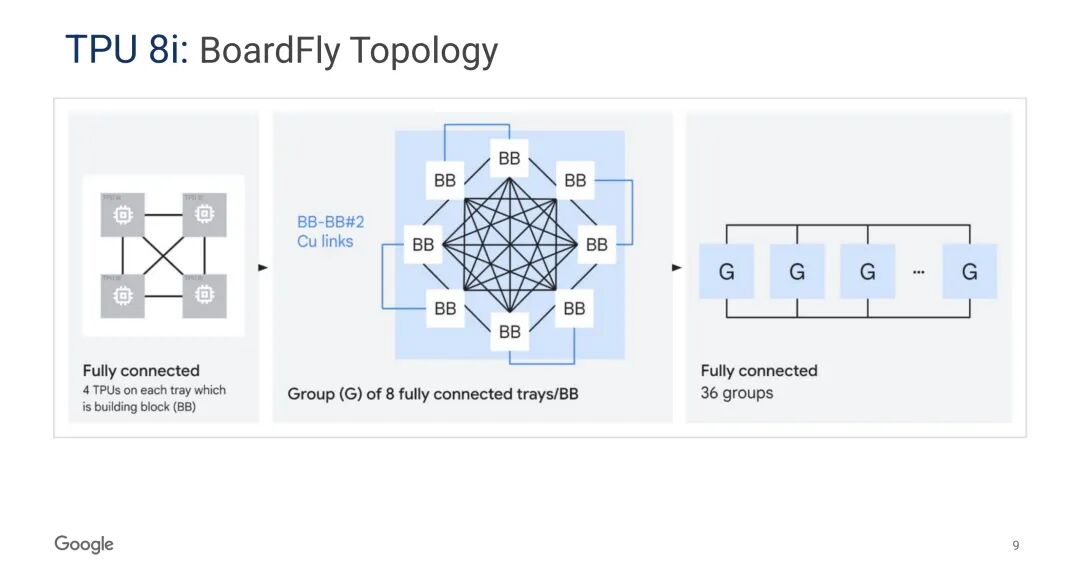

• 独创Boardfly互联拓扑：抛弃训练用的3D Torus，把芯片之间最大通信跳数从16跳压缩至7跳，大幅降低MoE推理all‑to‑all全互联通信的延迟；

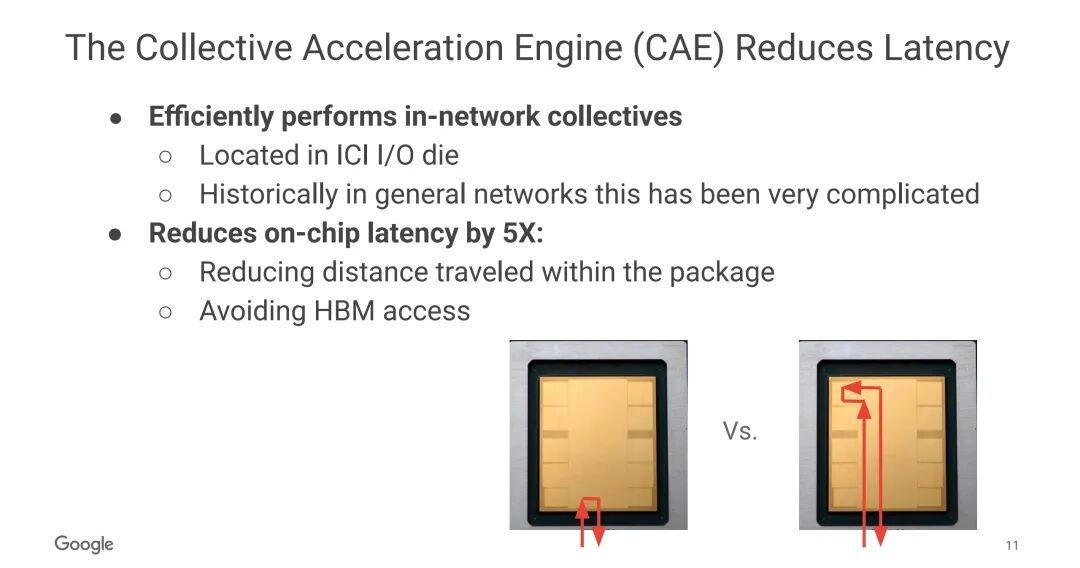

• 集成CAE集体加速引擎，放在IO裸片上，网内完成集合通信运算，片上通信延迟直接降低5倍，不需要反复读写HBM；
• 单Pod最大规模1152颗TPU 8i，完美适配百万级AI智能体并发运行场景。

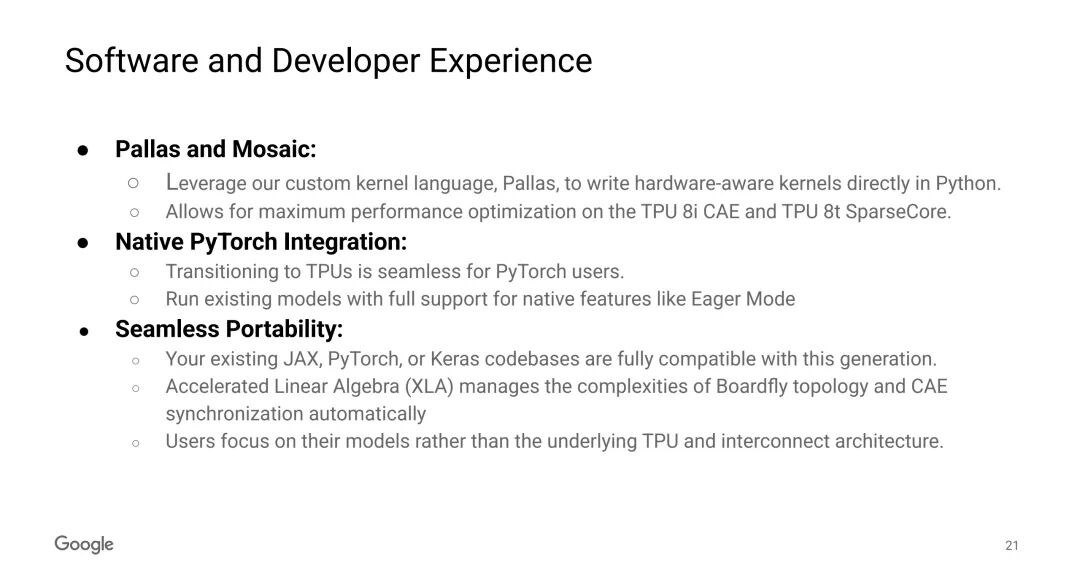

💻软件全栈打通，老代码无缝迁移

第八代TPU完整兼容谷歌生态：

1. Pallas自定义内核语言，Python即可编写硬件感知内核，充分释放SparseCore、CAE硬件能力；
2. 原生深度支持PyTorch，Eager模式完整可用；
3. JAX、Keras存量代码几乎不用修改，XLA编译器自动屏蔽Boardfly、CAE底层互联复杂细节，开发者专注模型本身，不用关心硬件拓扑差异。

✨行业启示：AI硬件进入高度专业化时代

谷歌这次“训推分家”释放出一个很关键信号：随着Agent、MoE大模型爆发，“一颗芯片打全部场景”的思路正在受到挑战。训练追求算力与规模；推理拼命解决内存、延迟。与其妥协折中，不如两套硬件分别做深度优化。

当然两套芯片并非完全割裂，软件层面保持架构兼容，用户可以根据业务，灵活选择8t做预训练蒸馏，8i做智能体推理服务，覆盖从预训练、蒸馏、采样到Agent上线完整ML全链路。

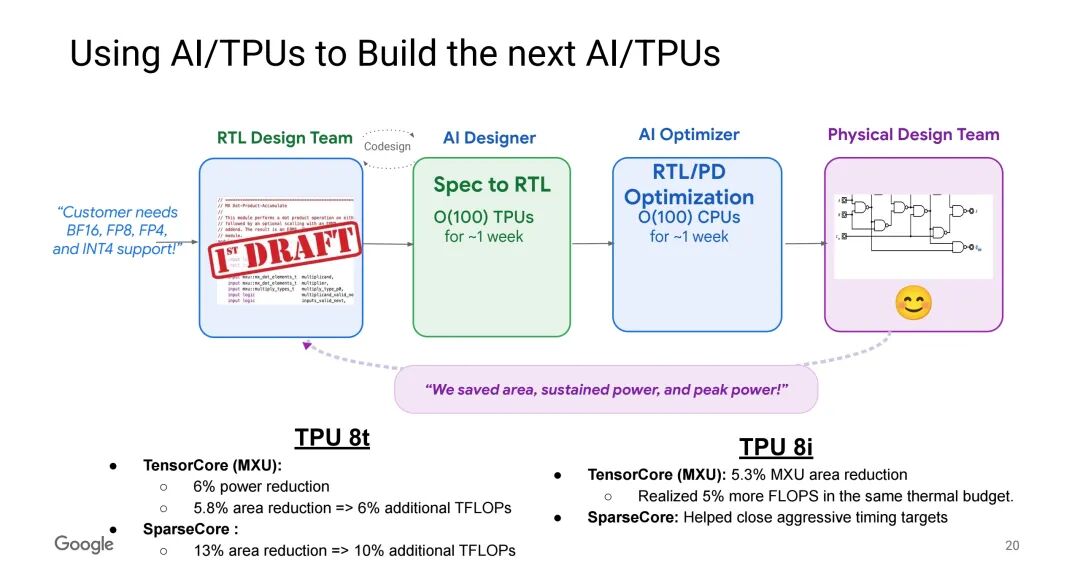

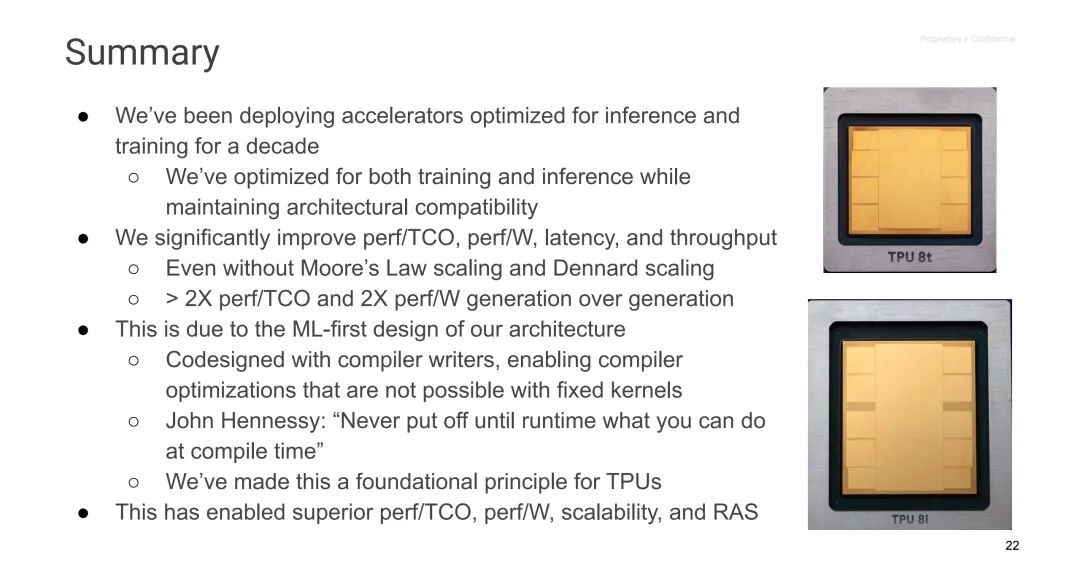

报告原文slides：
