手握Ayar Labs+Lightmatter双巨头合作，GUC亮出CPO AI ASIC全栈设计方案

演讲围绕AI ASIC的产业趋势展开，系统介绍了共封装光学（CPO）架构下的Chiplets系统组成，深度拆解了HBM3/4、UCIe全系列互连、224G-SerDes等核心接口的信号完整性设计方案，并进一步阐述了热完整性与机械完整性的多物理场协同优化方法，提出了覆盖从早期设计到签核阶段的系统技术协同优化（STCO）设计方法论。

一、AI ASIC市场趋势：算力需求驱动的高增长赛道

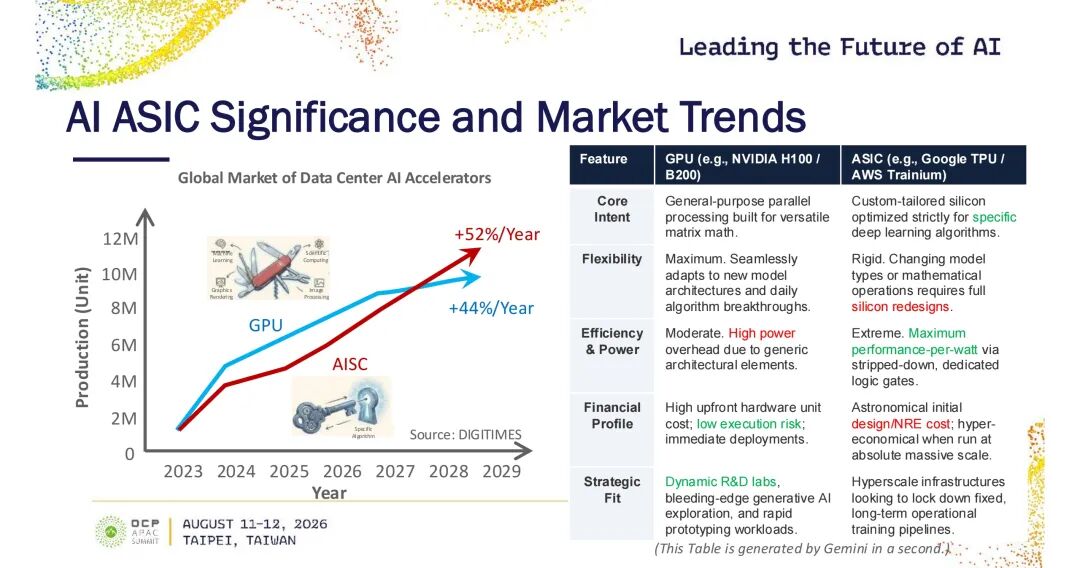

数据中心AI加速器市场正以每年52%的增速快速扩张，其中AI ASIC作为定制化算力载体，产量年增速达44%，是算力产业增长最快的细分赛道之一。根据产业预测，2028年后AI ASIC的市场规模将超越传统CPU与GPU，成为超大规模AI基础设施的核心算力底座。

从技术定位看，AI ASIC与通用GPU形成了鲜明的场景互补：

- 核心定位：GPU面向通用并行计算，适配多样化矩阵运算；ASIC则针对特定深度学习算法做定制化芯片级优化。

​

- 灵活性：GPU可无缝适配新模型架构与算法迭代；ASIC架构固定，切换模型或运算类型需要重新流片。

​

- 能效水平：GPU因通用架构存在功耗冗余，能效中等；ASIC通过精简专用逻辑门，实现极致的单位功耗性能。

​

- 成本模型：GPU单颗硬件成本高，但部署风险低、可快速上线；ASIC初始设计/NRE成本极高，但在超大规模量产场景下具备极致的运营成本优势。

​

- 适用场景：GPU适配前沿AI研发、快速原型验证等动态场景；ASIC则面向超大规模、固定流程的长期训练推理管线。

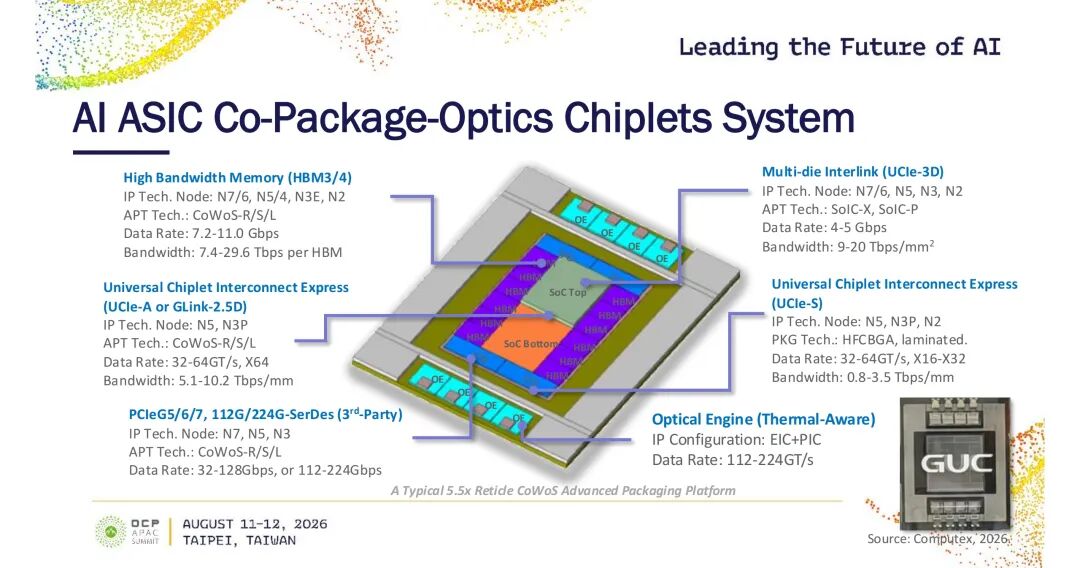

二、CPO Chiplets系统架构：AI ASIC的先进封装底座

为支撑AI ASIC的超高带宽需求，基于CoWoS先进封装的共封装光学（CPO）Chiplets系统成为主流架构，典型平台为台积电5.5x光罩尺寸的CoWoS封装，集成了计算、存储、互连、光学引擎等多类裸片。

系统核心组成与关键参数如下：

1. UCIe-3D多裸片垂直互连

采用N7/6、N5、N3、N2工艺节点，配套SoIC-X、SoIC-P先进封装技术，互连带宽达9-20 Tbps/mm²，单通道数据速率4-5 Gbps。

​

2. HBM3/4高带宽存储

覆盖N7/6至N2工艺节点，采用CoWoS-R/S/L封装技术，单颗HBM带宽达7.4-29.6 Tbps，数据速率7.2-11.0 Gbps。

​

3. UCIe-S（2D封装互连）

基于N5、N3P、N2工艺，采用HFCBGA、叠层基板封装，支持32-64GT/s速率、X16-X32位宽，带宽密度0.8-3.5 Tbps/mm。

​

4. UCIe-A（2.5D封装互连，又称GLink-2.5D）

基于N5、N3P工艺，采用CoWoS-R/S/L封装，支持32-64GT/s速率、X64位宽，带宽密度达5.1-10.2 Tbps/mm。

​

5. PCIe与224G-SerDes接口

采用N7、N5、N3工艺，配套CoWoS-R/S/L封装，支持PCIe G5/6/7标准，SerDes速率覆盖32-128Gbps与112-224Gbps。

​

6. 热感知光引擎

采用EIC+PIC集成架构，单通道速率达112-224GT/s，设计阶段纳入热效应协同优化。

三、关键高速接口的信号完整性设计与优化

高速互连的信号完整性是先进封装AI ASIC的设计核心，演讲针对HBM、UCIe全系列、224G-SerDes五大接口，给出了详细的设计方案与仿真验证结果。

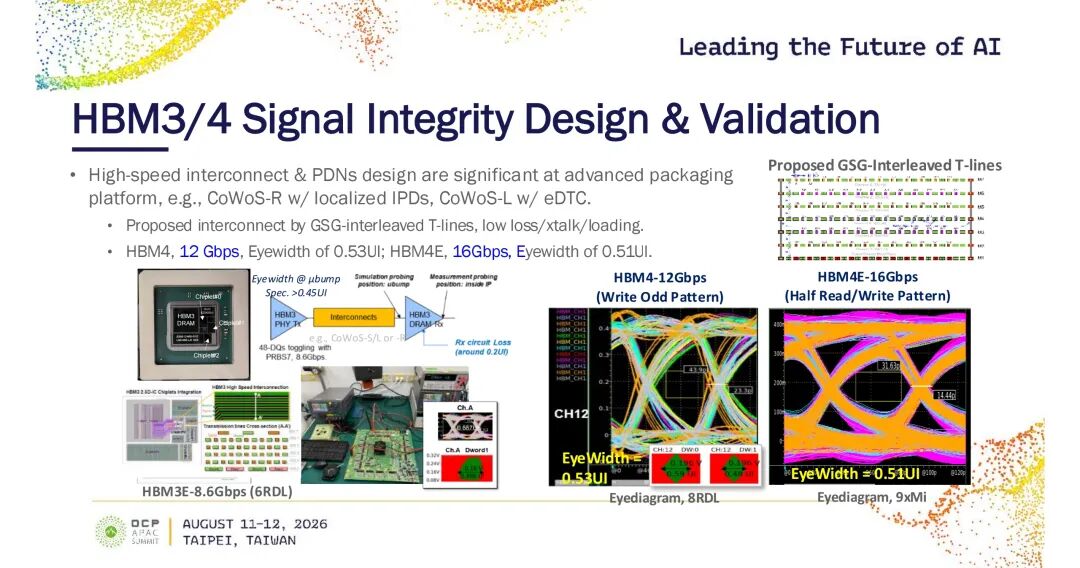

3.1 HBM3/4：GSG交错T型线互连方案

在CoWoS-R（带本地IPD）、CoWoS-L（带eDTC）等先进封装平台中，高速互连与电源分配网络（PDN）设计是性能瓶颈。演讲提出GSG-interleaved T-lines互连结构，可实现低损耗、低串扰、低负载的传输特性。

验证结果显示：

- HBM4在12Gbps速率下，μbump处眼宽达0.53UI；

- HBM4E在16Gbps速率下，眼宽达0.51UI；

- 两者均满足>0.45UI的规格要求，同时HBM3E 8.6Gbps场景也通过了信号完整性验证。

3.2 UCIe-A：32-64GT/s IP与3D电磁仿真方法

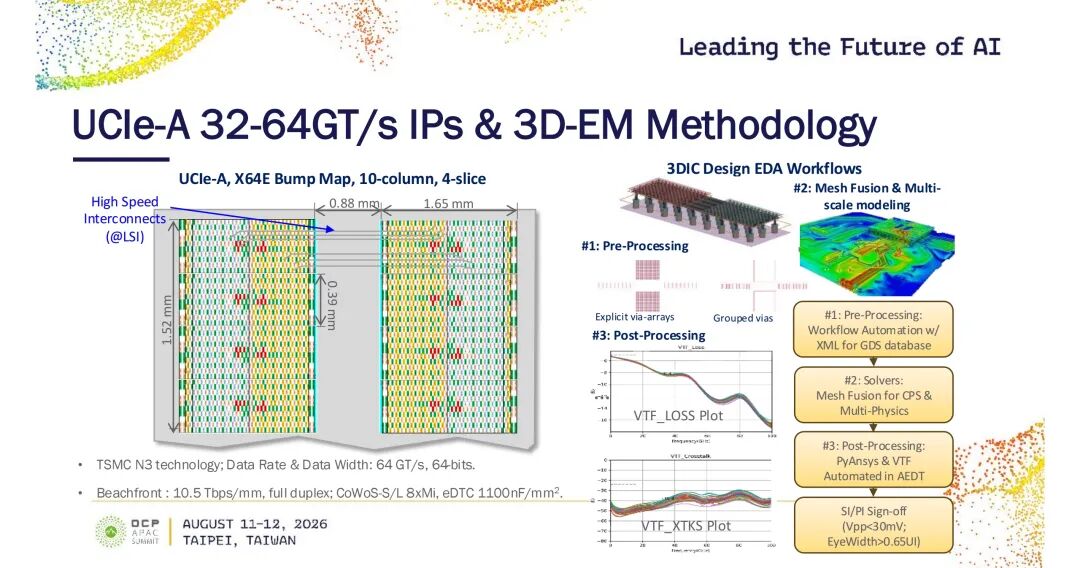

UCIe-A X64E采用10列4分片的bump版图设计，基于台积电N3工艺，实现64bit位宽下64GT/s的传输速率，Beachfront全双工带宽达10.5 Tbps/mm；配套CoWoS-S/L 8xMi硅中介层，eDTC去耦电容密度达1100nF/mm²。

针对不同封装类型与速率组合，信号完整性风险等级存在明确差异：

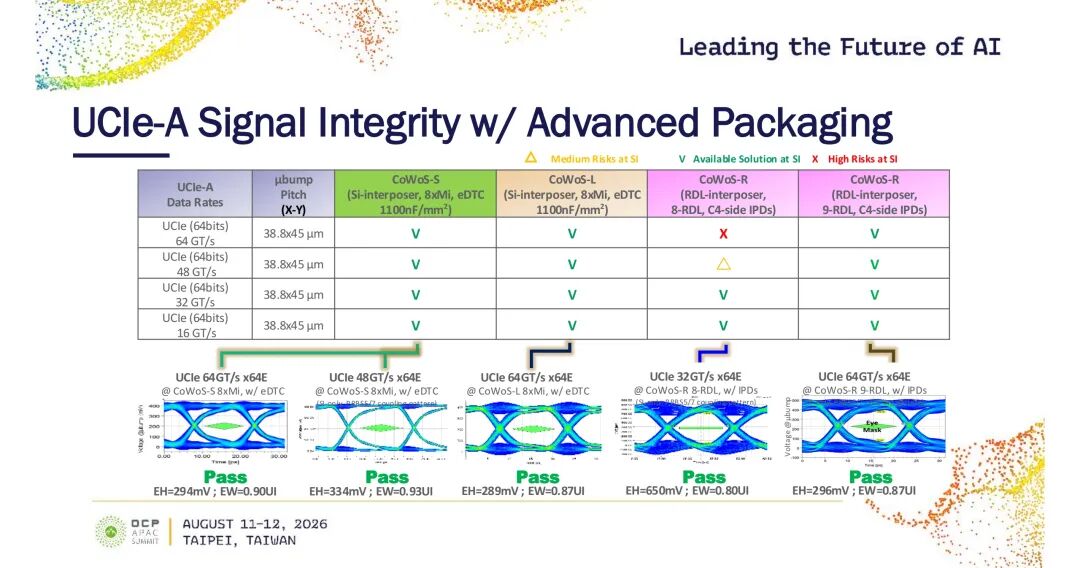

- 64GT/s：CoWoS-S、CoWoS-L、9层RDL的CoWoS-R可通过验证，8层RDL的CoWoS-R无法通过；

- 48GT/s：8层RDL的CoWoS-R为中等风险，其余封装类型均可通过；

- 32GT/s及以下：全系列CoWoS封装均满足信号完整性要求。

实际仿真结果显示，典型场景下眼高可达289-334mV，眼宽可达0.87-0.93UI，全部通过签核标准。

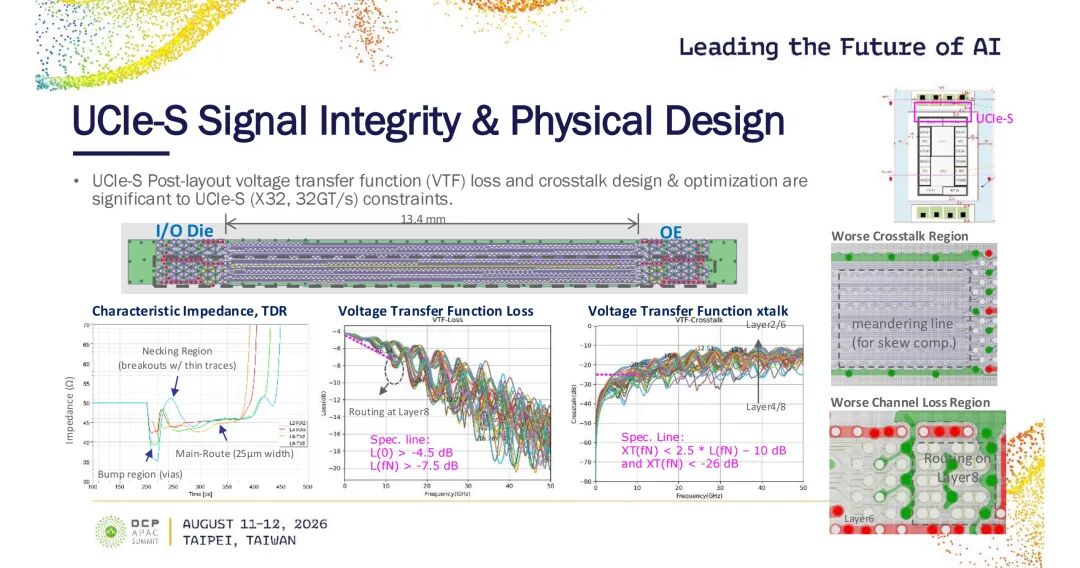

3.3 UCIe-S：后布线损耗与串扰优化

UCIe-S（X32，32GT/s）的设计核心是后布线阶段的电压传输函数（VTF）损耗与串扰优化。设计中存在两个关键风险区域：bump引出区的走线颈缩区域（阻抗突变）、长距离主走线区域。

通过结构优化实现了显著的性能提升：

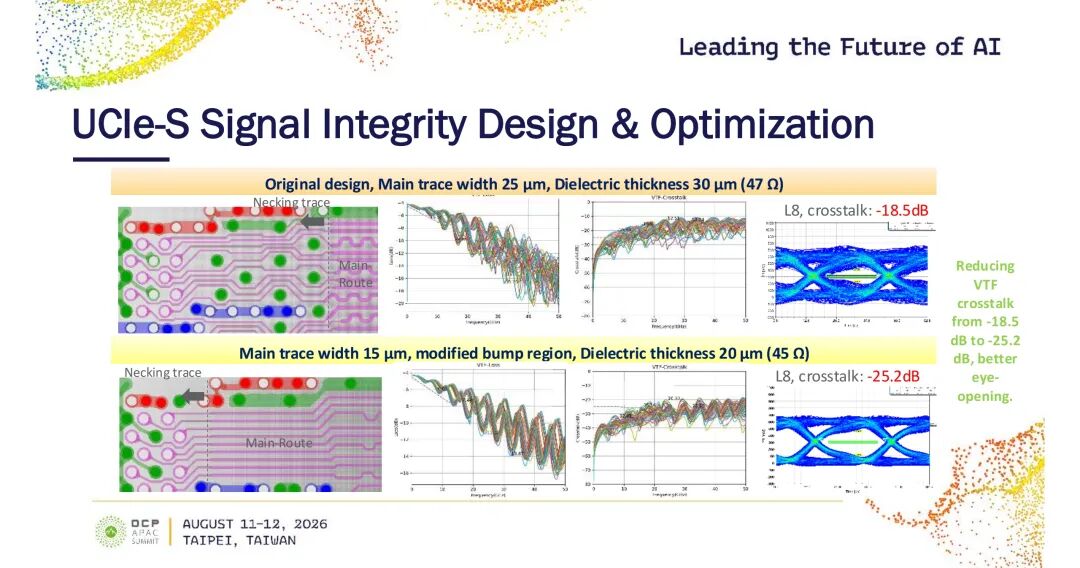

- 原始设计：主走线宽25μm，介质厚30μm（阻抗47Ω），L8层串扰为-18.5dB；

​

- 优化设计：主走线宽降至15μm，调整bump区结构，介质厚20μm（阻抗45Ω），L8层串扰优化至-25.2dB，眼图开口显著改善。

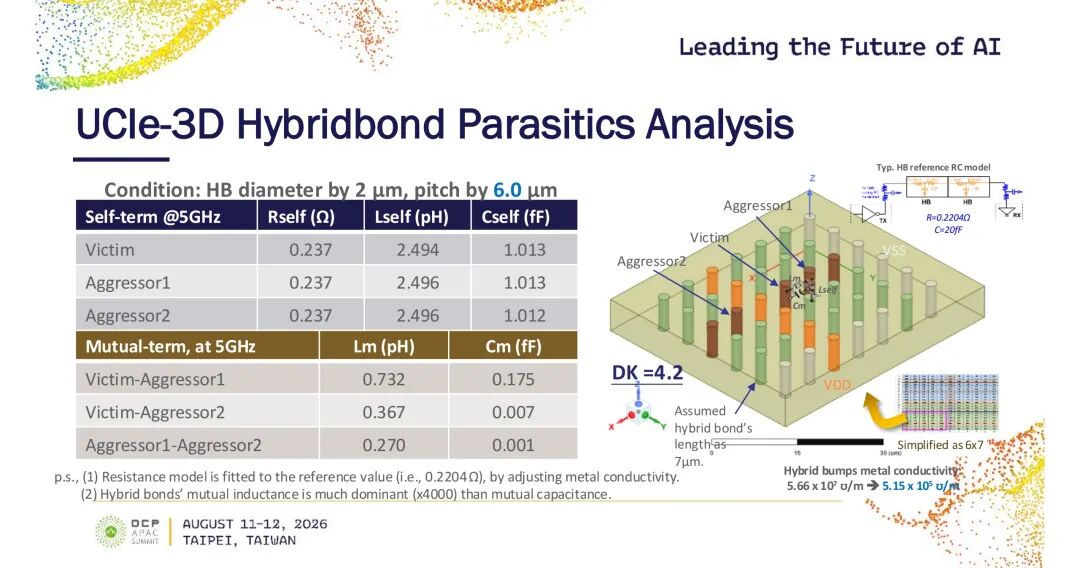

3.4 UCIe-3D：Hybridbond寄生参数与串扰分析

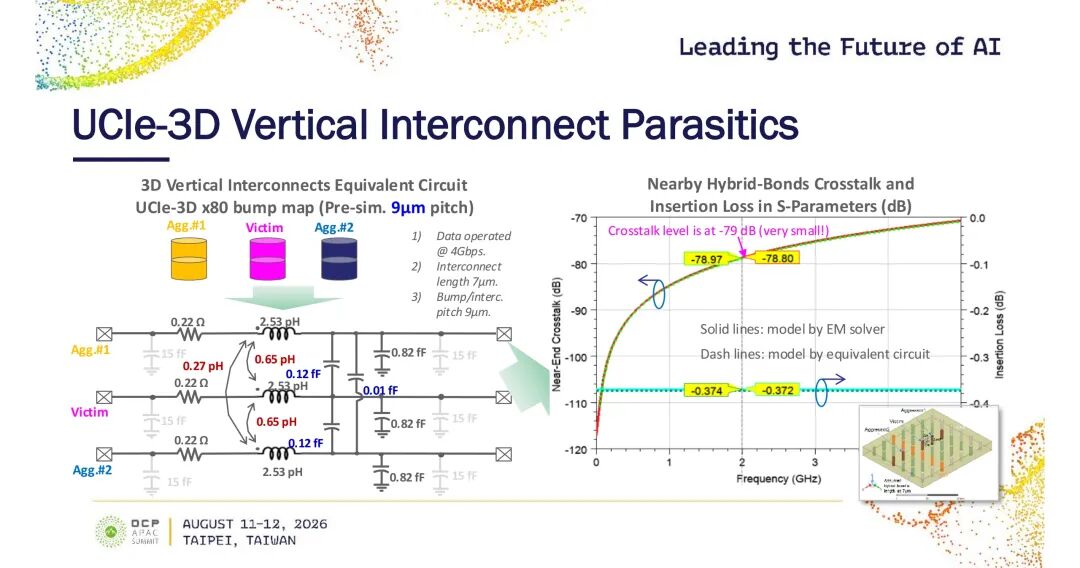

针对直径2μm、间距6.0μm、长度7μm的Hybridbond结构，5GHz频率下的寄生参数仿真显示：

- 自阻约0.237Ω，自感约2.494pH，自容约1.013fF；

​

- 互感远大于互容（量级差约4000倍），是串扰的主导因素。

针对9μm间距的UCIe-3D x80 bump版图，等效电路模型与全波电磁仿真结果高度吻合，通道串扰水平约-79dB，串扰量级非常小，不会成为系统瓶颈。

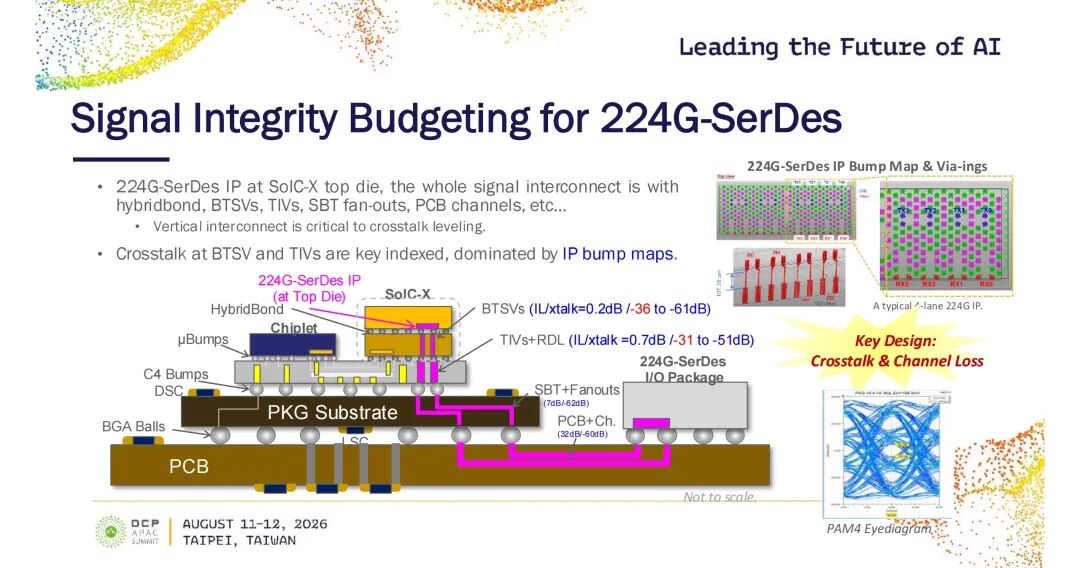

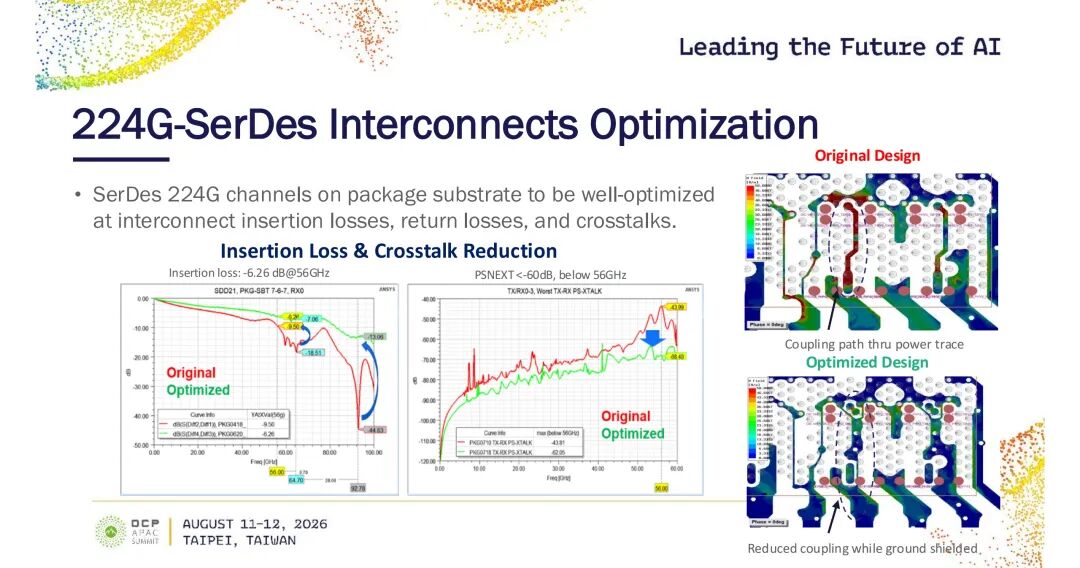

3.5 224G-SerDes：通道预算与互连优化

224G-SerDes的完整信号路径覆盖SoIC-X顶层裸片IP、Hybridbond、BTSV、TIV、SBT扇出、封装基板、PCB、BGA球等多个环节，其中垂直互连（BTSV、TIV）是串扰均衡的关键，其性能由IP bump版图设计主导。

各段通道的性能预算如下：

- BTSVs段：插入损耗0.2dB，串扰-36~-61dB；

- TIV+RDL段：插入损耗0.7dB，串扰-31~-51dB；

- SBT+Fanouts段：插入损耗7dB，串扰-62dB；

- PCB段：插入损耗32dB，串扰-60dB。

通过地屏蔽优化减少电源走线的耦合路径，56GHz频点下插入损耗优化至-6.26dB，远端串扰PS NEXT低于-60dB@56GHz，满足224G SerDes的通道要求。

四、多物理场协同：热与机械完整性的联合设计

AI ASIC的3.3kW级TDP对封装的热管理与机械可靠性提出了极高要求，需要在设计阶段实现热、机械与电学的多物理场协同优化。

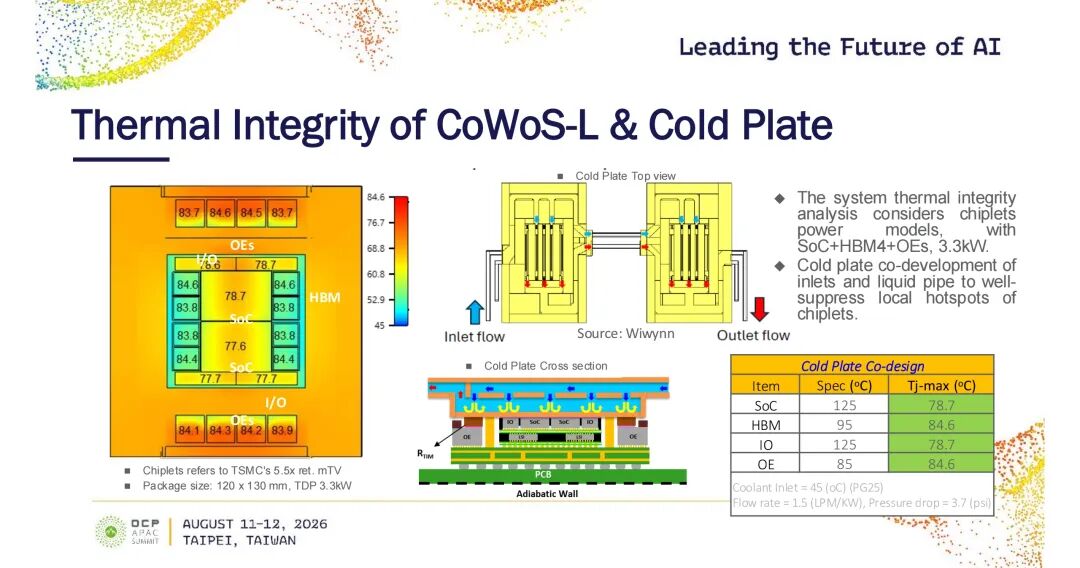

4.1 热完整性：CoWoS-L与冷板协同设计

基于120×130mm尺寸的CoWoS-L封装（集成SoC、HBM、IO、OE芯片），采用入口温度45℃的冷却液冷板方案，流量配置为1.5LPM/KW，压降3.7psi。

热仿真结果显示，所有芯片结温均满足规格要求：

- SoC：最高结温78.7℃（规格上限125℃）；

​

- HBM：最高结温84.6℃（规格上限95℃）；

​

- IO：最高结温78.7℃（规格上限125℃）；

​

- OE：最高结温84.6℃（规格上限85℃）。

冷板的入口与管路设计有效抑制了芯片局部热点，实现了全封装的温度均匀性控制。

4.2 机械完整性：封装翘曲与共面性

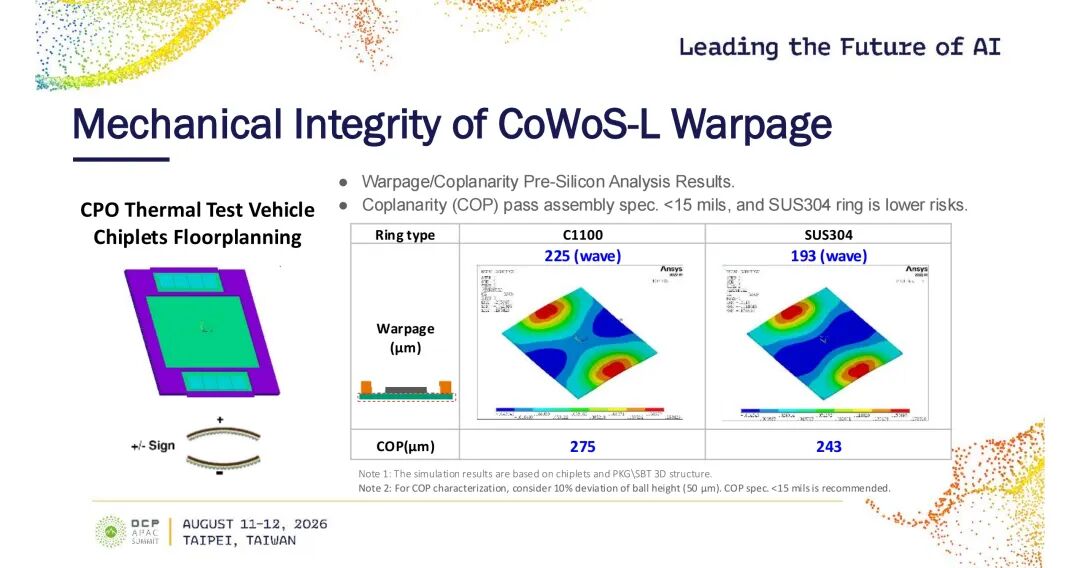

针对CPO热测试载体的芯片布局，分析了C1100与SUS304两种加固环对封装翘曲与共面性（COP）的影响。结果显示：

- SUS304环的翘曲量为193μm（波峰），COP值243μm；

- C1100环的翘曲量为225μm（波峰），COP值275μm；

- 两者均满足<15mils（约381μm）的组装规格，其中SUS304环的机械风险更低。

五、总结：STCO系统级协同优化方法论

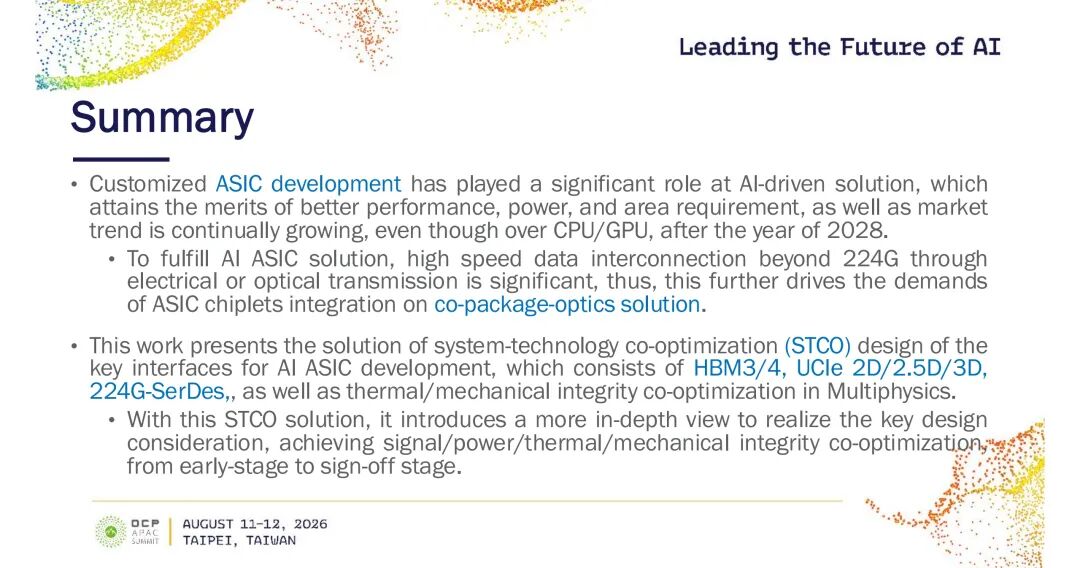

本次演讲提出的系统技术协同优化（STCO）设计方法，为AI ASIC的先进封装设计提供了完整的技术框架：

1. 定制化AI ASIC在性能、功耗、面积上具备显著优势，市场持续高速增长，2028年后规模将超越CPU/GPU，成为AI算力核心载体。

​

2. 224G以上的高速电/光互连是AI ASIC的核心性能瓶颈，直接推动了CPO架构下Chiplets系统集成的技术需求。

​

3. STCO方法覆盖HBM3/4、UCIe 2D/2.5D/3D、224G-SerDes等关键接口设计，同时纳入热完整性、机械完整性的多物理场协同，可实现从早期设计到签核阶段的信号、电源、热、机械全维度完整性优化，为AI ASIC的高性能、高可靠交付提供支撑。
