TKE 集群使用 TCR 插件内网免密拉取容器镜像

最近更新时间:2021-02-01 16:44:41

操作场景

本文介绍如何在 容器服务 TKE 中,通过使用 TCR 插件,实现内网免密拉取企业版实例内容器镜像,并创建工作负载。

前提条件

在使用容器镜像服务 TCR 企业版内托管的私有镜像进行应用部署前,您需要完成以下准备工作:

操作步骤

准备容器镜像

步骤1:创建命名空间

新建的 TCR 企业版实例内无默认命名空间,且无法通过推送镜像自动创建。请参考 创建命名空间 按需完成创建。
建议命名空间名使用项目或团队名,本文以 docker 为例。创建成功后如下图所示:

步骤2:创建镜像仓库(可选)

容器镜像托管在具体的镜像仓库内,请参考 创建镜像仓库 按需完成创建。镜像仓库名称请设置为期望部署的容器镜像名称,本文以 getting-started 为例。创建成功后如下图所示:

说明:

通过 docker cli 或其他镜像工具,例如 jenkins 推送镜像至企业版实例内时,若镜像仓库不存在,将会自动创建,无需提前手动创建。

步骤3:推送容器镜像

您可通过 docker cli 或其他镜像构建工具(例如 jenkins)推送镜像至指定镜像仓库内,本文以 docker cli 为例。此步骤需要您使用一台安装有 Docker 的云服务器或物理机,并确保访问的客户端已在 配置网络访问策略 定义的公网或内网允许访问范围内。

  1. 参考 获取实例访问凭证 获取登录指令,并进行 Docker Login。
  2. 登录成功后,您可在本地构建新的容器镜像或从 DockerHub 上获取一个公开镜像用于测试。
    本文以 DockerHub 官方的 Nginx 最新镜像为例,在命令行工具中依次执行以下指令,即可推送该镜像。请将 demo-tcr、docker 及 getting-started 依次替换为您实际创建的实例名称、命名空间名称及镜像仓库名。
    docker tag getting-started:latest demo-tcr.tencentcloudcr.com/docker/getting-started:latest
    docker push demo-tcr.tencentcloudcr.com/docker/getting-started:latest
    推送成功后,即可前往控制台的 “镜像仓库” 页面,选择仓库名并进入详情页面查看。

配置 TKE 集群访问 TCR 实例

TCR 企业版实例支持网络访问控制,默认拒绝全部来源的外部访问。您可根据 TKE 集群的网络配置,选择通过公网或内网访问指定实例,拉取容器镜像。若 TKE 集群与 TCR 实例部署在同一地域,建议通过内网访问方式拉取容器镜像,该方式可提升拉取速度,并节约公网流量成本。

步骤1:在 TCR 实例中关联集群 VPC

为保障用户数据安全,新建的 TCR 实例默认拒绝全部来源的访问。为允许指定 TKE 集群可访问 TCR 实例拉取镜像,需将集群所在的 VPC 关联至 TCR 实例,并配置相应的内网域名解析。

  1. 新建内网访问链路
  2. 配置域名内网解析

步骤2:在 TKE 集群中安装 TCR 插件

如果当前您正在使用容器服务 TKE,请参考 TCR 说明 在 TKE 集群中安装 TCR 插件,并在 “TCR组件参数设置”窗口中勾选"启用内网解析功能"。该插件可自动为集群内节点配置关联 TCR 实例的内网解析,可实现内网免密拉取实例内镜像。

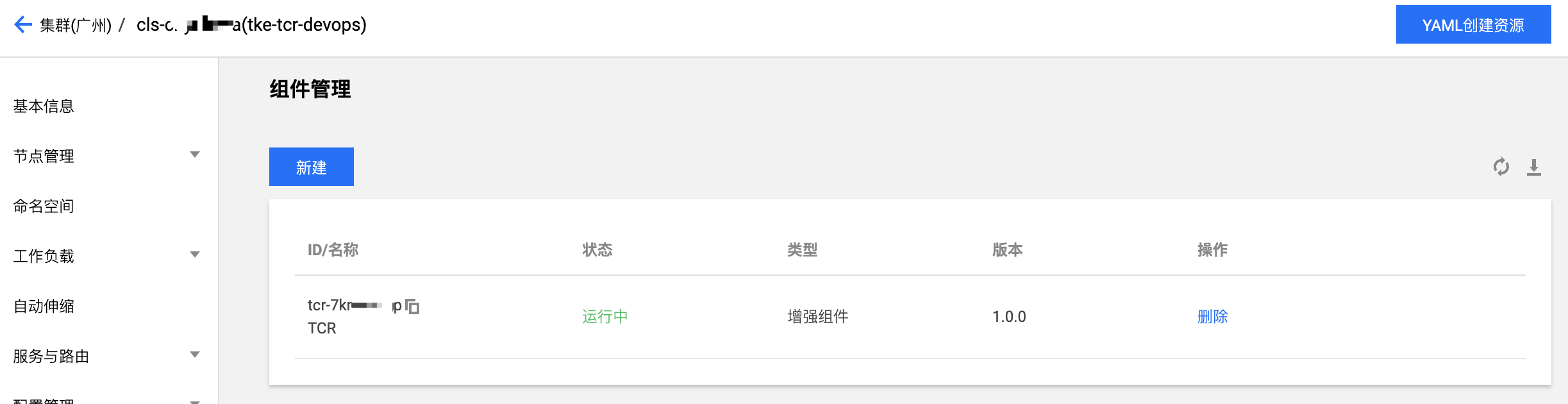

插件安装完成后,集群将具备内网免密拉取该关联实例内镜像的能力,无需额外配置。如下图所示:

说明

当前 TCR 组件暂只支持 K8S 版本为1.14、1.16、1.18的集群,如集群版本暂不支持,请采用手动配置方式。

使用 TCR 实例内容器镜像创建工作负载

  1. 登录容器服务控制台,选择左侧导航栏中的【集群】。
  2. 选择需要创建工作负载的集群 ID,进入集群详情页。
  3. 在集群详情页面,选择左侧【工作负载】>【Deployment】。
  4. 进入“Deployment” 页面,并单击【新建】。
  5. 进入“新建Workload” 页面,根据以下主要参数信息,创建工作负载。
    • 命名空间:根据需要选择。请确认安装 TCR 插件时,配置支持免密拉取的命名空间已包含此时需要的命名空间。
    • 实例内容器

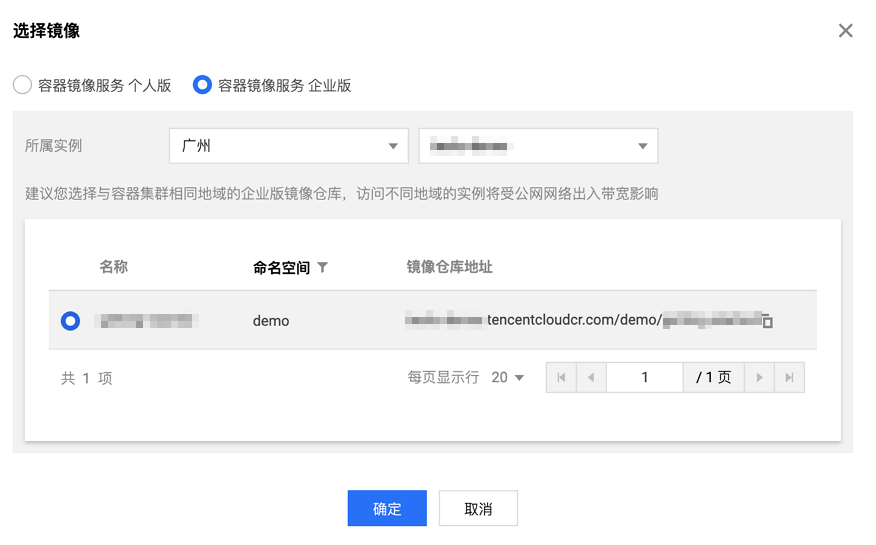

      • 镜像:单击【选择镜像】,并在弹出的“选择镜像”窗口中,选择 TCR 实例内容器镜像。如下图所示:
    • 镜像访问凭证:如集群已安装 TCR 扩展组件,无需显式配置。请避免选择其他访问凭证,选择其他访问凭证将导致此工作负载无法加载 TCR 插件的免密拉取配置。
  6. 完成其他参数设置后,单击【创建workload】,查看该工作负载的部署进度。

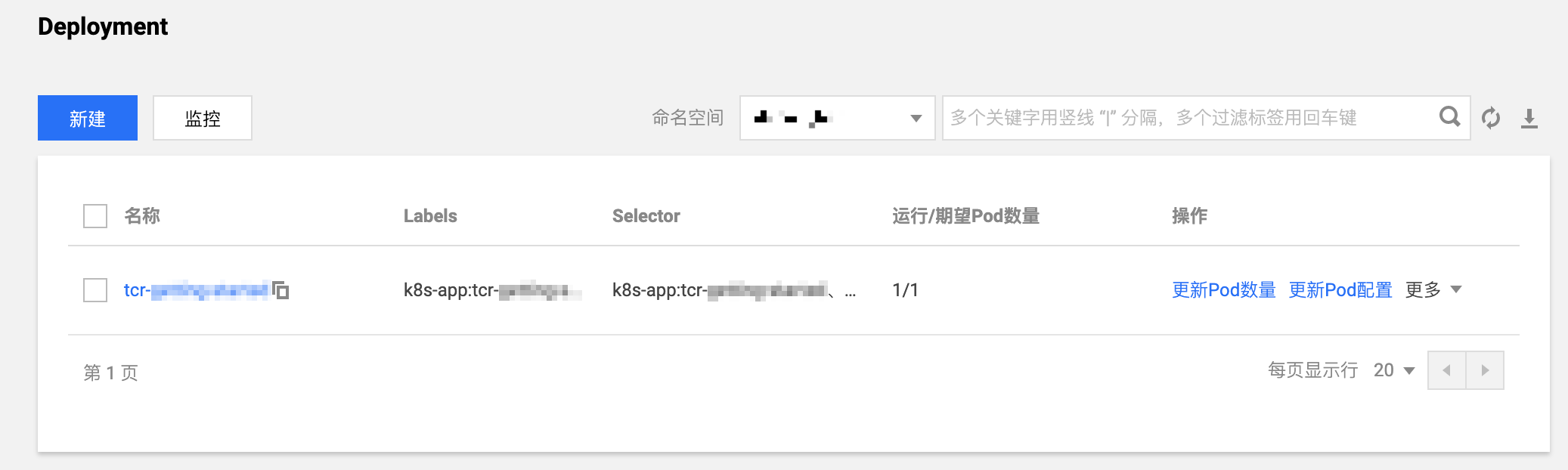

    部署成功后,可在 “Deployment” 页面查看该工作负载的“运行/期望Pod数量”为“1/1”。如下图所示:
