LM2596降压DCDC芯片

作者头像
知否知否应是绿肥红瘦
发布2025-02-19 20:17:40
发布2025-02-19 20:17:40
3400
举报
文章被收录于专栏:硬件知识硬件知识Linux知识

LM2596是一款经典的降压DCDC芯片;内部开关频率只有150KHz,最高效率90%左右(输入25V,输出12V)。3.3V固定输出版效率只有约73%。

某宝上随手一搜就有很多这颗芯片的板子:

最大输出电流:3A

输入电压范围:4.5V~45V

输出电压范围:3.3V~37V

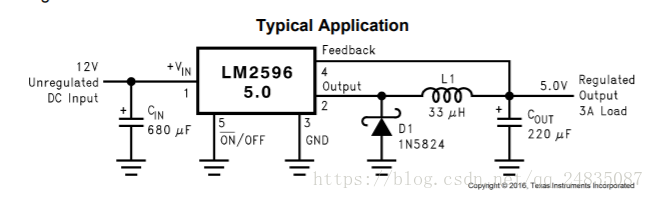

典型应用:5V输出

芯片封装与引脚定义:

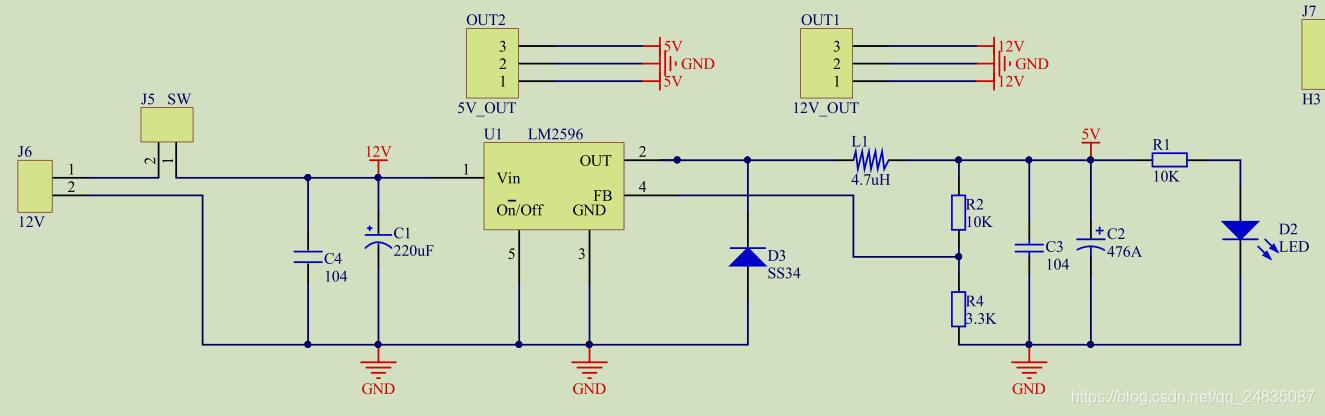

LM2596-ADJ 5V输出:
Vout =Vref*(1+R2/R1)=1.23*(1+10/3.3)=4.95V

设计注意:

1.D3叫做续流二极管,为L1续流,且SS34反向耐压为40V,以上电路仅适用40V以下的输出

2.DCDC开关频率提高,电源纹波变小,环路的带宽变高, 系统的瞬态响应会好,同时频率越高,电感量越小(对应pcb尺寸),但是同时Buck的开关损耗和电感的迟滞和涡流损耗也变大了,实际设计中需要做一些取舍;

由于LM2596内部开关频率较低,对于12V输入,电感最好选择33uH或者47uH,若输入为20V以上,电感量最好用100uH以上的。 原理如下: LM2596内部开关管导通时,12V电压通过导通的开关管,从IC的2脚给L1和C2、C3充电和负载供电,L1和C2、C3储能,1N5824截止;当LM2596内部开关管截止时,IC的2脚不再输出12V,L1维持负载电流(磁场能转换成电能),D3导通,提供L1放电的电流回路同时,Cout也放电,电位略下降,此电位通过IC的4脚,与基准电压比较,低于基准电压时,IC内部开关管再次导通,开始下一个循环。
