智慧服务区 | AR高点监控系统在服务区是否可用？

“ AR高点监控在城市交通已经成为主流系统，那么这套系统是否可以用在高速公路服务区的监控呢？”

在城市交通领域，高点监控系统15年的时候就开始应用应用了。

在原来的基础上，AR高点监控已经成为主流系统，那么这套系统是否可以用在高速公路服务区全景监控呢？

AR高点监控系统充分利用领先的增强现实技术，通过 AR高点全景摄像机获取服务区的全景视频，与视场内低点摄像机联动，可以轻而易举地实现既关注整体又兼顾局部的大范围立体监控与视频联动，能够以画中画展示低点摄像机视频，做到可查询、可搜索、可定位、可描述、可报警、可联动，大大改善监控系统的应用模式，提高实战效率。

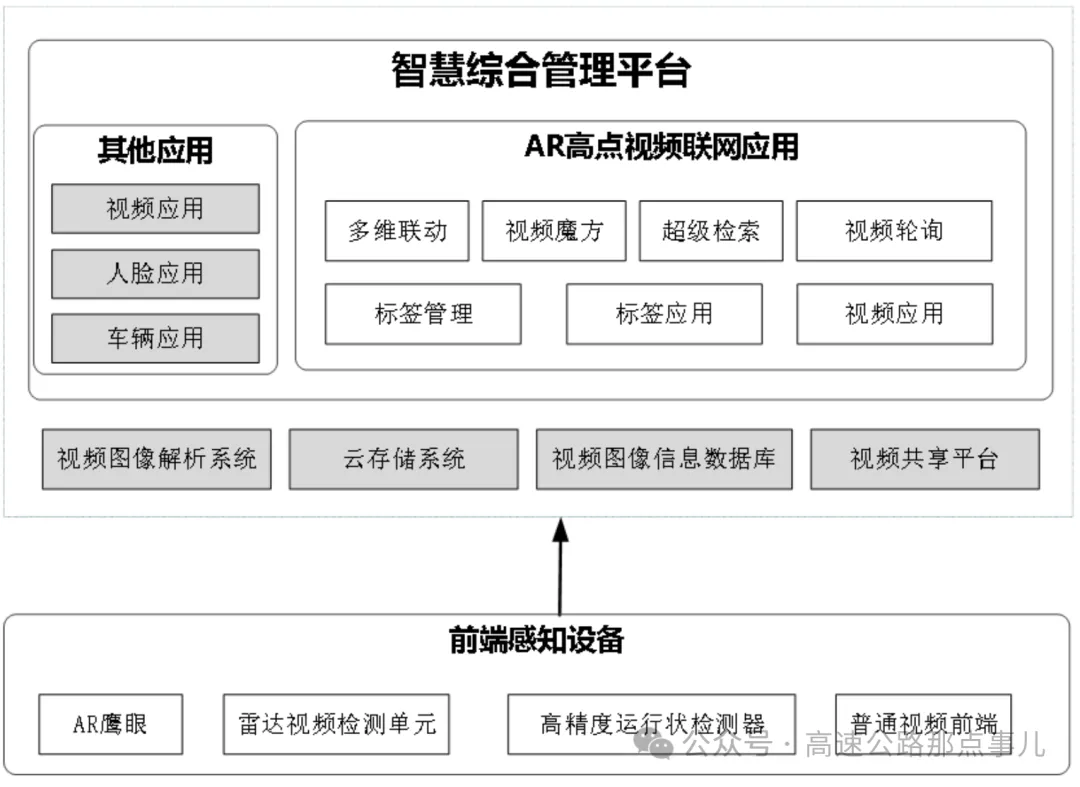

系统架构

AR高点监控系统一般由前端感知设备和智慧综合管理平台组成，其中 AR前端感知设备和AR高点视频联网应用为系统建设重点，其他子系统可以依赖于已有的环境。

AR前端感知设备使用具备AR能力的高点设备，可以在平台上打标签，并同步给AR前端设备。

智慧交通管理平台主要实现标签的管理、视频和标签联网以及开展 AR高点视频应用。

视频级联基于GB/T28181协议进行扩展，实现设备信息、视频流的联网。

系统功能

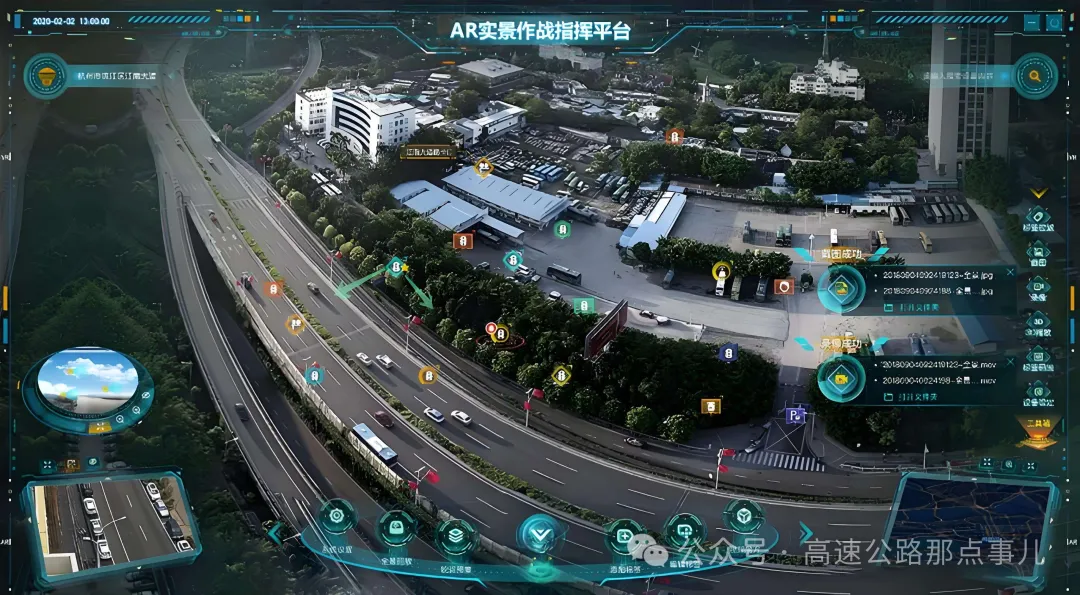

1）视频监控标签应用

支持以画中画方式随时调阅、查看任一标签名称和视频。

2）矢量标签

在视频画面中可以任意绘制路线和信息标注，并可以关联视频监控，主要用于标识交通道路等。

3)区域标签

在视频画面中可以任意画线做图形框定和信息标注，并可以添加监控视频，主要用来标识封闭区间、停车区域、重点关注区域等。

4)标签配置

AR实景地图应用中的标签根据形态可分为定点标签、矢量标签、区域标签三大类。

定点标签一般用于标注点状的地理要素或者物联感知设备，比如监控点、超速抓拍机、车辆卡口等；

矢量标签一般用于标注线形的地理要素，可示意其走向，比如道路、河流、液体/气体运输管道、匝道口等；

区域标签一般用于标注和划分重点关注区域，如网格、服务区区、隧道等。

根据标签类型划分，包括基础标签、通用标签、行业应用标签三大类。

①基础标签为系统预置标签，包括视频监控标签、公共场所标签、道路设施标签、安保资源标签等。

②通用标签是指结合通用业务模块使用的物联设备标签或者业务数据标签，包括人员管控标签（人脸、人体、人员密度、客流量等）、车辆管控（道路卡口）等。

③行业应用标签是指基于各个行业特有的业务或者行业专属设备，例如用于交通管理的信号机、诱导屏等。

除了以上系统提供的标签类型，用户还可以根据实际需要扩展自定义标签，分为简单标签和复杂标签两种，以灵活适配不同应用场景。

简单标签只需要在网页端进行标签模板配置，提供由文本、图片、超链接、视频四类基础控件，用户可对标签详情界面的控件元素、布局排版、文字大小、文字颜色、是否加粗进行配置，平台发布后即可在实景地图上配置对应的自定义标签，可打造特有的个性化标签。

复杂标签可根据标签插件开发规范进行二次开发复杂标签，实景地图服务提供标签管理、标签数据存储、标签展示显示等基础功能，可与业务系统进行对接，以标签的形式展示物联设备、实时监测数据、统计图表等，并可接入丰富的报警数据，在实景地图上进行提示。

5)标签展示

应用对视频画面中重点位置、区域、设备进行标签标注，进而直观展示视频画面区域内有效信息、属性和特征。

标签关联的常见元素主要有实时视频、文本信息、静态图片、抓拍结构化数据、统计图表、报警信息等信息，通过标签小窗口的形式在全景视频中显示标签详情，支持多个详情窗口同时打开以及自由拖动位置。

当高点设备云台控制方向或倍率变动时，支持标签随动功能，即标签跟随视频画面移动并实时准确调整显示位置，标签在跟随过程中无漂移无抖动。

对于车载、单兵、执法记录仪等具备 GPS 定位能力的移动视频设备，进入 AR 高点全景可视范围时可显示移动标签信息，展示实时的位置状态，掌握高点监控区域内的移动安保/警力资源分布情况，中心端可查看其实时视频画面并进行对讲，在突发事件发生时快速调度人力/车辆资源进行应急处理。

如同一范围内的标签数量较多，系统会进行堆叠显示，多个标签自动聚合成列表，用户可通过列表选择标签进行操作，当画面放大时堆叠标签支持自动取消聚合，恢复成单点展示的状态。

支持对标签的显示大小可进行控制，用户可以根据前端的视距、视域自定义调整所有标签显示大小、显示比例，场景内的标签可呈现出标签近大远小的透视效果。

标签的颜色、图标、形状均可根据用户风格需要进行自定配置和调整，除了系统预置的几种样式外，可通过后台配置自定义扩展。

当实景地图上标签元素过多时，可通过标签过滤功能显示指定的标签，或通过精确/模糊搜索找到目标标签。支持通过全选、全不选、是否关注、标签类型等多个不同维度进行标签灵活过滤。

当搜索后选择目标标签时，带云台的视频前端会自动定位到标签位置，并展示目标标签的详情窗口。

6)标签同步

通过前端 AR 高点的坐标系转换技术，支持全景视频画面中添加的所有标签自动同步至特写球机画面中，同时也支持特写球机画面中添加的标签自动同步到全景视频画面中，并且双向同步的标签依旧保持精准的坐标位置，可实现远距离精准打标签。

7)标签堆叠展示

支持在同一范围内同时展示多个标签时，以堆叠形式展示和选择。

8)标签自动上图

系统具备经纬度坐标系到视频画面坐标系的转换算法，可将物联资源、地理信息、移动资源等内容实现一键自动上图和下图展示，提高标签标注效率。

1 物联设备自动上图

通过对视频画面进行标定，将物联设备经纬度与视频坐标系进行转换，支持将高点设备可视域范围内的 POI 与设备进行绑定关联，实现物联设备标签一键自动上图和下图展示。

2 地理信息（POI）自动上图

对高点视频画面进行标定，通过对接地理信息系统，从地理信息中抽取兴趣点（POI）信息，将 POI 的经纬度与视频画面坐标进行转换，将高点视频可视域范围内的 POI 与高点视频位置进行匹配和关联，实现 POI 标签在高点视频中一键自动上图、下图展示。

3 移动资源标签自动上图

对高点视频画面进行标定，将移动资源（单兵、执法记录仪、车载等）的经纬度位置信息与视频坐标进行转换，实现移动资源标签的一键自动上图和下图展示。

当移动设备出现在当前高点视频可视范围内时，在高点视频上以移动标签呈现，移动标签会根据实时经纬度不断刷新位置移动，并且可以调取移动资源的视频画面、开启对讲。

9)高高联动

支持多个AR高点进行联动切换，主要满足室外大范围视场切换或者室内室外相互切换的场景，支持以下三种操作方式：

（1）支持在高点视频中添加其他高点视频标签，通过点击标签一键切换到关联的另外一个高点视频。

（2）支持通过高点组织树列表点击进行切换，从一个 AR 高点监控点切换到另外一个AR 高点监控点。

（3）支持通过 GIS 地图点击高点图标切换到对应的 AR 高点实景地图。

10)高低联动

应用支持通过 AR 高点视频全局俯瞰、低点视频标签化展示的高低联动模式进行联动监控，可以通过标记的物联感知设备、地理要素信息、安保警力资源等各类标签详细了解细节信息。

11)低高联动

用户在报警列表中选择低点标签的报警信息切，系统可自动切换到报警源所属的高点视频画面，如果报警源在当前高点为内，球机/云台可自动转向报警源标签位置，球机画面相应居中放大，查看现场实际情况。

12)全景细节联动

在高点全景视频画面中支持联动调用细节球机，包括 3D 定位、移动目标跟踪。在全景画面保持不变动的情况下，使用球机快速放大相关细节并跟踪目标。

结语

AR视频监控系统的前端设备安装在高点，高速公路服务区的高点可以选择广场灯杆，大概30米的高度。

是否可行？欢迎做过类似系统的同行留言。
