半导体，作为数字经济的基石，其重要性已毋庸置疑。然而，当前人工智能（AI），特别是生成式AI（GenAI）的爆发式增长，正以前所未有的力量重塑全球半导体产业的版图。这不仅是一次技术应用的迭代，更是一场深刻的市场结构性变革，它创造了空前的芯片需求，并迫使整个产业链进行根本性的范式转移。这场由AI驱动的变革，正深刻影响着从芯片设计、制造、封装到最终应用的每一个环节。

凯捷研究院（Capgemini Research Institute）最新发布报告表示，通过对半导体产业及其下游应用企业的广泛调研，系统性地揭示了这一历史性拐点（报告全文可以从“走向未来”知识星球【链接：https://t.zsxq.com/xpWzq 或扫码】中获取）。报告数据显示，产业内部的需求预测与下游客户的实际渴求之间存在巨大鸿沟，下游产业对供应链稳定性的焦虑催生了新的商业模式与权力动态，而半导体企业自身在硬件创新上高歌猛进的同时，却在关键的“软件化”转型中步履蹒跚。与此同时，地缘政治、供应链韧性与可持续发展等宏观议题，正成为决定企业未来竞争力的关键变量。

本文旨在基于该报告的翔实数据与核心观点，深入剖析AI时代半导体产业面临的核心挑战与历史机遇。我们将探讨需求冲击的本质，解析下游产业的战略应对，审视半导体企业在创新与商业模式上的长处与短板，并最终为产业如何在这一复杂格局中把握机遇、实现持续增长提供高价值的战略洞察。这不仅是对一个产业的分析，更是对未来十年全球科技竞争格局的一次深度预判。

第一部分：AI驱动的需求冲击波与供需错配

AI技术的加速渗透，已在半导体市场掀起一场需求海啸，其强度和结构都远超传统预期。这场冲击波的核心特征，在于其需求增长的“不对称性”以及对芯片类型和性能的“结构性重塑”。

1.1 需求预测的巨大鸿沟：产业的谨慎与市场的激进

报告揭示了一个核心矛盾：半导体产业自身对其未来两年的需求增长预测为15%，而其下游应用产业的预期增长率则高达29%。这一近乎翻倍的差距，精准地描绘出产业内部的谨慎与外部市场的激进之间的张力。

深度分析： 这种预测鸿沟并非简单的统计误差，而是两种不同商业逻辑的碰撞。

• 半导体产业的“周期性”思维惯性： 历史上，半导体产业呈现明显的周期性波动。制造商们习惯于根据历史数据、宏观经济指标和有限的客户预测来制定产能扩张计划。面对AI这一新兴变量，其固有的商业模型尚未完全消化其指数级增长的潜力，因此表现出相对保守的姿态。汽车等传统市场的复苏缓慢也加剧了这种谨慎。
• 下游产业的“AI军备竞赛”： 相比之下，从消费电子、汽车到云计算的下游企业，正处于一场白热化的AI应用“军备竞赛”中。无论是为了推出更智能的产品，还是为了优化内部运营，部署AI已成为决定生死存亡的战略必需品。这种紧迫感直接转化为对高性能计算芯片的巨大且急切的需求，它们的产品路线图完全围绕AI能力构建，因此其需求预测更为激进。

这种供需预期的错配，预示着未来几年内，特定类型的高性能芯片市场将持续处于紧张状态，这不仅会影响价格，更将成为下游企业创新速度的直接瓶颈。

1.2 技术驱动的需求结构重塑：从通用计算到专用加速

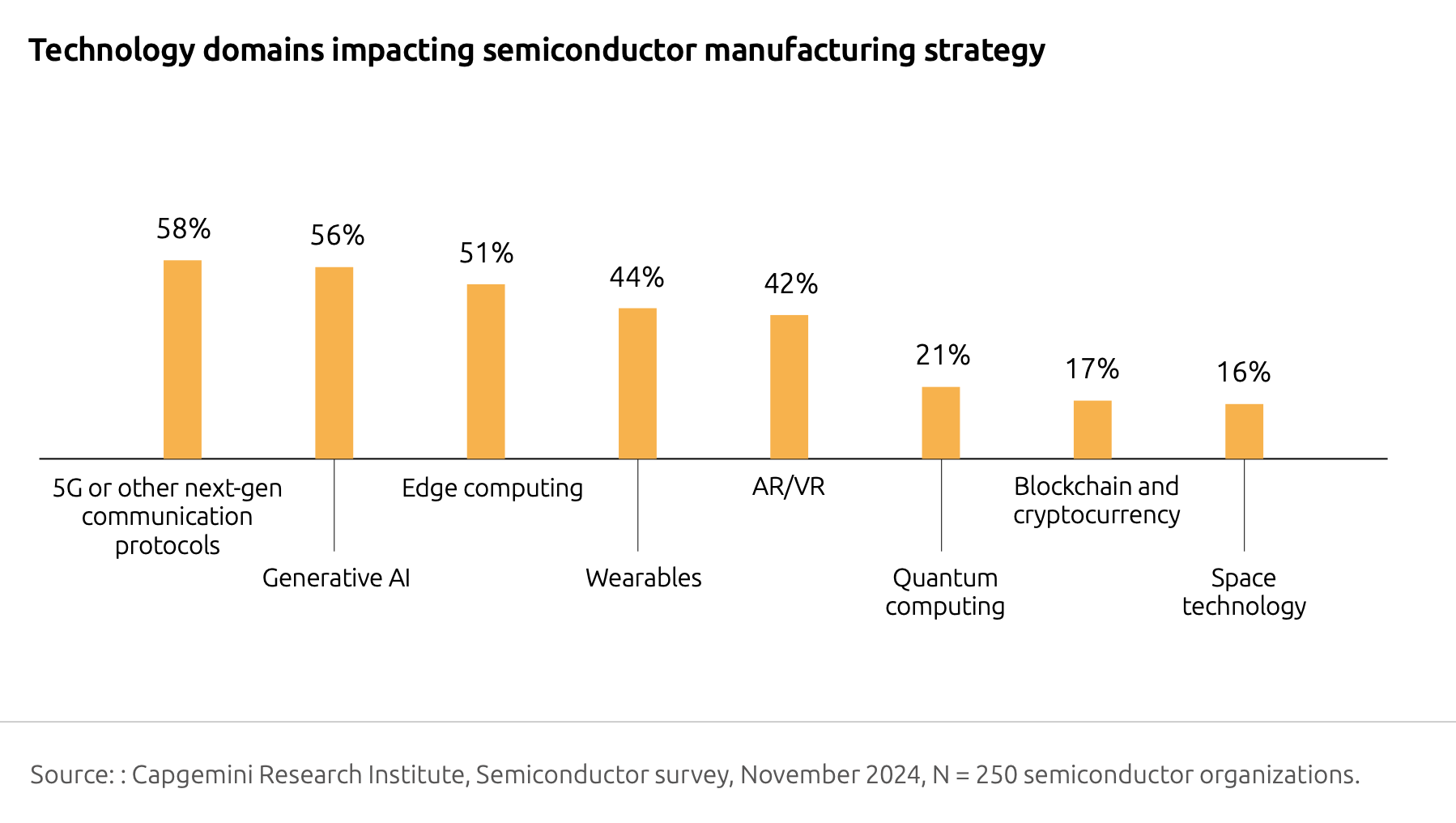

AI不仅带来了量的增长，更引发了质的变革。报告明确指出，5G/下一代通信协议（58%的企业认为其影响战略）和生成式AI（56%）是影响半导体制造策略的两大首要技术领域。这些技术的核心需求，是对数据进行前所未有的高速处理和高效运算。

这直接导致了芯片需求结构的根本性转变，市场重心正从传统的通用CPU，迅速转向为AI工作负载量身定制的专用芯片。

• GPU（图形处理器）与NPU（神经网络处理器）的崛起： AI模型训练和推理涉及大规模并行计算，这正是GPU的优势所在。报告中，57%的半导体企业预计高性能GPU需求将增长。同时，为在边缘设备上实现低功耗、高效率的AI运算，NPU应运而生，58%的企业预见到其需求的增长。高内存带宽芯片（如HBM）的需求也随之水涨船高（56%的企业预测增长），因为大语言模型（LLM）需要频繁读写海量数据。
• DPU（数据处理器）的协同价值： DPU负责卸载和加速网络、存储和安全等数据中心基础架构任务，从而将宝贵的CPU和GPU资源解放出来，专注于计算任务本身。随着AI数据中心规模的扩大，DPU的重要性日益凸显。

深度分析： 这一结构性转变意味着，半导体企业的竞争焦点不再是单一的制程工艺领先，而是提供“系统级”解决方案的能力。企业需要深度理解AI算法，优化计算、内存和网络三者之间的协同效率，才能在市场中胜出。这是一种从“卖芯片”到“卖算力平台”的思维转变。

1.3 定制化芯片（Custom Silicon）的兴起

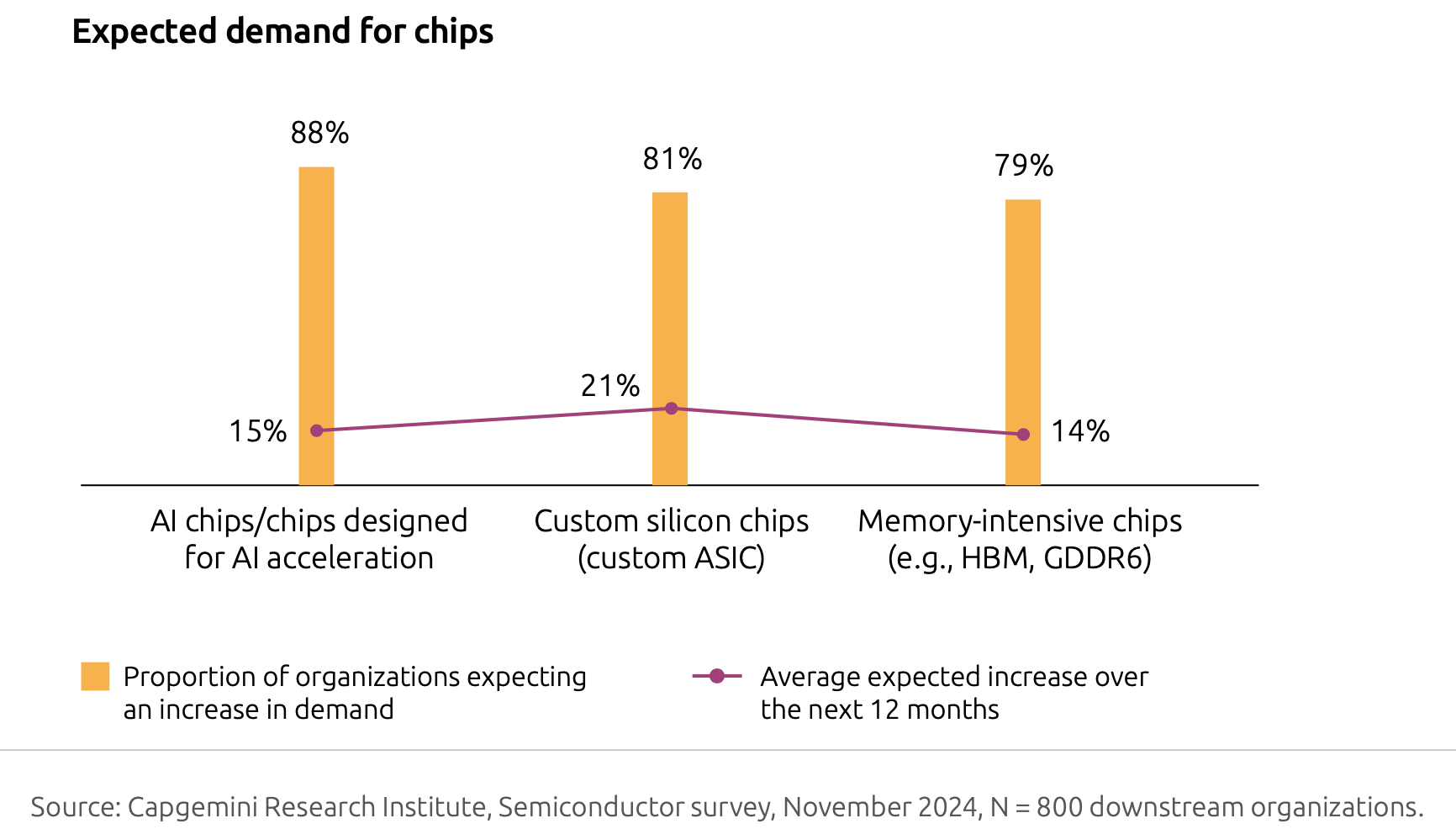

下游产业对性能、功耗和成本的极致追求，催生了定制化芯片（也称ASIC，专用集成电路）的浪潮。报告显示，高达81%的下游企业预见对定制芯片的需求将增加，而56%的企业已经在使用定制芯片。

深度分析： 定制化芯片的崛起，是下游企业应对市场挑战和重塑竞争优势的主动选择。

• 三大驱动力：
  1. 性能与功耗优化： 通用芯片无法完美匹配特定AI应用的需求。定制芯片可以剔除冗余功能，针对核心算法进行硬件级优化，从而在特定任务上实现更高的能效比。
  2. 成本控制与规模效应： 对于出货量巨大的科技巨头而言，自研芯片虽然初始投入高，但长期来看可以大幅降低单位采购成本，并摆脱对少数供应商（如NVIDIA）的依赖。
  3. 产品差异化与生态壁垒： 苹果的A系列和M系列芯片是最佳例证。通过软硬件一体化设计，企业可以打造独特的客户体验，构建难以逾越的技术和生态护城河。

这一趋势正在重塑半导体产业的商业模式。传统的芯片设计公司（Fabless）和代工厂（Foundry）需要调整其服务模式，以更好地支持来自下游客户的定制化设计需求。

第二部分：下游产业的焦虑与权力动态的转移

AI带来的需求激增，叠加近年来全球供应链的持续动荡，使得下游产业普遍弥漫着一种深刻的“供应焦虑”。这种焦虑正转化为切实的商业行动，不仅改变了它们对供应商的选择标准，更在推动一场深刻的产业权力动态转移，即从被动采购者向主动参与者，甚至是规则制定者的角色转变。

2.1 普遍的供应不信任感

报告的核心发现之一是下游产业对半导体供应商履约能力的普遍担忧。高达59%的下游组织认为，供应商满足其半导体需求的能力是一个“持续的担忧”，仅有26%的组织觉得当前的芯片供应“足够满足其需求”。

深度分析： 这种不信任感源于多重因素的叠加，是历史经验与未来预期的共同产物。

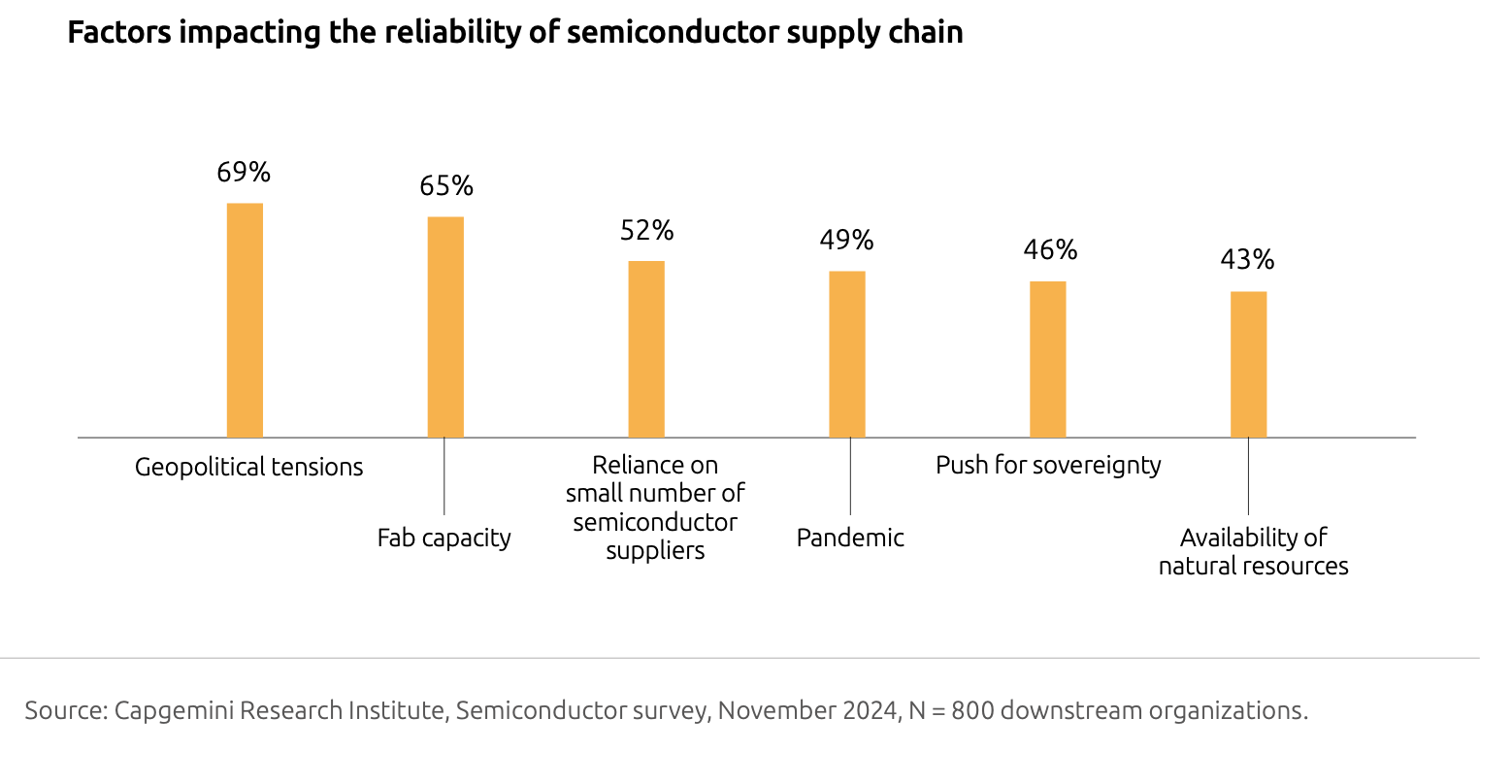

• 地缘政治的阴影 (69%的受访者认为其影响供应链可靠性)： 中美科技摩擦、台海局势等因素，使得高度全球化的半导体供应链变得异常脆弱。出口管制和技术封锁，让下游企业时刻担心关键芯片的“断供”风险。
• 产能瓶颈的现实 (65%)： 高端芯片制造（即“Fab”）的投资巨大、建设周期长，产能扩张速度难以匹配AI需求的爆发式增长。这导致了结构性的产能短缺。
• 供应商集中的风险 (52%)： 在先进制程代工（如TSMC）和高性能GPU（如NVIDIA）等关键领域，市场高度集中。这种寡头格局赋予了供应商巨大的议价能力，同时也让下游企业在供应中断时几乎没有替代选择。
• 疫情的“后遗症” (49%)： COVID-19大流行期间的全球芯片短缺，导致许多企业不得不推迟产品发布（47%的企业经历过），这段惨痛经历加深了它们对供应链脆弱性的认知。

这种普遍的焦虑，迫使下游企业必须将供应链安全提升到前所未有的战略高度，其采购决策不再仅仅基于技术指标和价格。

2.2 需求的演变：从“要芯片”到“要平台和安全”

下游产业对半导体产品的期望正在发生质变。报告显示，它们最看重的技术进步是GPU计算（54%）和AI/ML加速（54%），这反映了对核心算力的渴求。但更值得关注的是，它们对供应商的期望已经超越了硬件本身。

• 增强的定制化 (47%)： 这与第一部分定制芯片的兴起相呼应，下游企业希望更深度地参与芯片定义和设计过程。
• 更全面的API和SDK (47%)： 企业需要的不再是一个“黑盒子”式的硬件，而是一个易于开发、集成和优化的平台。完善的软件开发工具包（SDK）和应用程序编程接口（API）是释放硬件潜能、加速产品上市的关键。
• 更强的安全性 (41%)： 随着设备日益智能化和互联化，芯片层面的安全（Hardware Security）成为保障整个系统安全的基础。下游企业要求芯片内置更强的安全功能，以保护其产品和用户数据。

深度分析： 这一转变标志着半导体产业的价值链正在从“以硬件为中心”向“以软件和解决方案为中心”迁移。下游企业实际上是在寻求一个包含硬件、软件、工具链和安全保障在内的综合性平台。这对传统芯片公司的能力模型提出了巨大挑战，它们必须加强软件团队的建设，并提升与客户协同开发的能力。

2.3 “自己动手”：内部芯片设计的革命

为了从根本上解决供应焦虑并实现产品深度定制，越来越多的下游巨头选择了一条更具挑战性的道路：自主设计芯片。报告指出，34%的下游组织已经开始或正在探索内部设计芯片。

深度分析： 这不仅是科技巨头（如苹果、谷歌、亚马逊）的专属游戏，更代表了一种趋势。

• 战略动因：
  1. 掌握命运： 自主设计可以将供应链风险降至最低，确保核心技术的供应安全。
  2. 极致优化： 实现软硬件的深度协同优化，为自身的应用场景（如云计算、智能手机AI功能）打造出性能和能效最佳的芯片。
  3. 构建壁垒： 通过独有的芯片架构，创造差异化的用户体验，并巩固自身的生态系统。
• 现实障碍： 然而，芯片设计并非易事。下游企业也清晰地认识到其中的困难，这也是为何仍有44%的企业“没有此类计划”。主要障碍包括：
  1. 复杂的供应链管理 (67%)： 即便设计出芯片，仍需依赖代工厂制造，整个过程涉及与EDA工具商、IP供应商、代工厂、封测厂等众多伙伴的复杂协调。
  2. 快速的技术迭代 (65%)： 半导体技术日新月异，巨额投资设计的芯片可能很快就落后于市场。
  3. 高昂的资本支出 (64%)： 芯片设计，特别是流片（tape-out）的成本极其高昂，动辄数千万甚至上亿美元，失败的风险巨大。

观点： 内部芯片设计的趋势，正在模糊科技公司与半导体公司之间的界限。这不仅对传统的Fabless芯片设计公司构成了直接竞争，也为EDA/IP供应商和代工厂带来了新的客户和商业机会。整个产业的合作模式正在从线性的“供应商-客户”关系，演变为更复杂的网状生态合作。

2.4 新的采购铁律：可持续性、韧性和安全

展望未来两年，下游企业在选择半导体供应商时的优先事项发生了显著变化。报告数据显示，可持续性（58%）、供应链韧性（58%）和网络安全（51%）将成为三大关键考量因素。

深度分析： 这标志着采购决策模型的一次根本性升级。

• 可持续性成为“入场券”： 随着全球对ESG（环境、社会和治理）的日益重视，下游企业自身也面临着来自消费者和监管机构的压力。它们需要确保其整个价值链的绿色合规，因此会优先选择在生产过程中能耗更低、碳足迹更小的芯片供应商。
• 韧性压倒成本： 过去，“成本最优”是供应链管理的核心原则。现在，“风险最小化”的权重正急剧上升。下游企业愿意为更稳定、更多元化的供应渠道支付溢价。
• 安全成为产品核心功能： 在万物互联的时代，任何一个芯片漏洞都可能引发灾难性的安全事件。因此，具备高级网络安全特性的芯片，不再是“加分项”，而是“必需项”。

这一转变要求半导体企业必须在财报之外，更系统地管理和披露其在可持续性、供应链安全和产品安全方面的表现。这些“非财务指标”正日益成为赢得客户信任和市场份额的关键。

第三部分：产业核心的创新与外围的挑战

面对AI驱动的巨大需求和下游产业的严苛要求，半导体产业展现出了强大的创新能力，尤其是在其传统优势领域——硬件层面。从设计、制造到封装，整个行业都在积极推进技术边界。然而，在至关重要的“软件化”转型上，却遭遇了明显的挑战，形成了一种“硬实力突出，软实力滞后”的局面。

3.1 硬件创新的持续精进

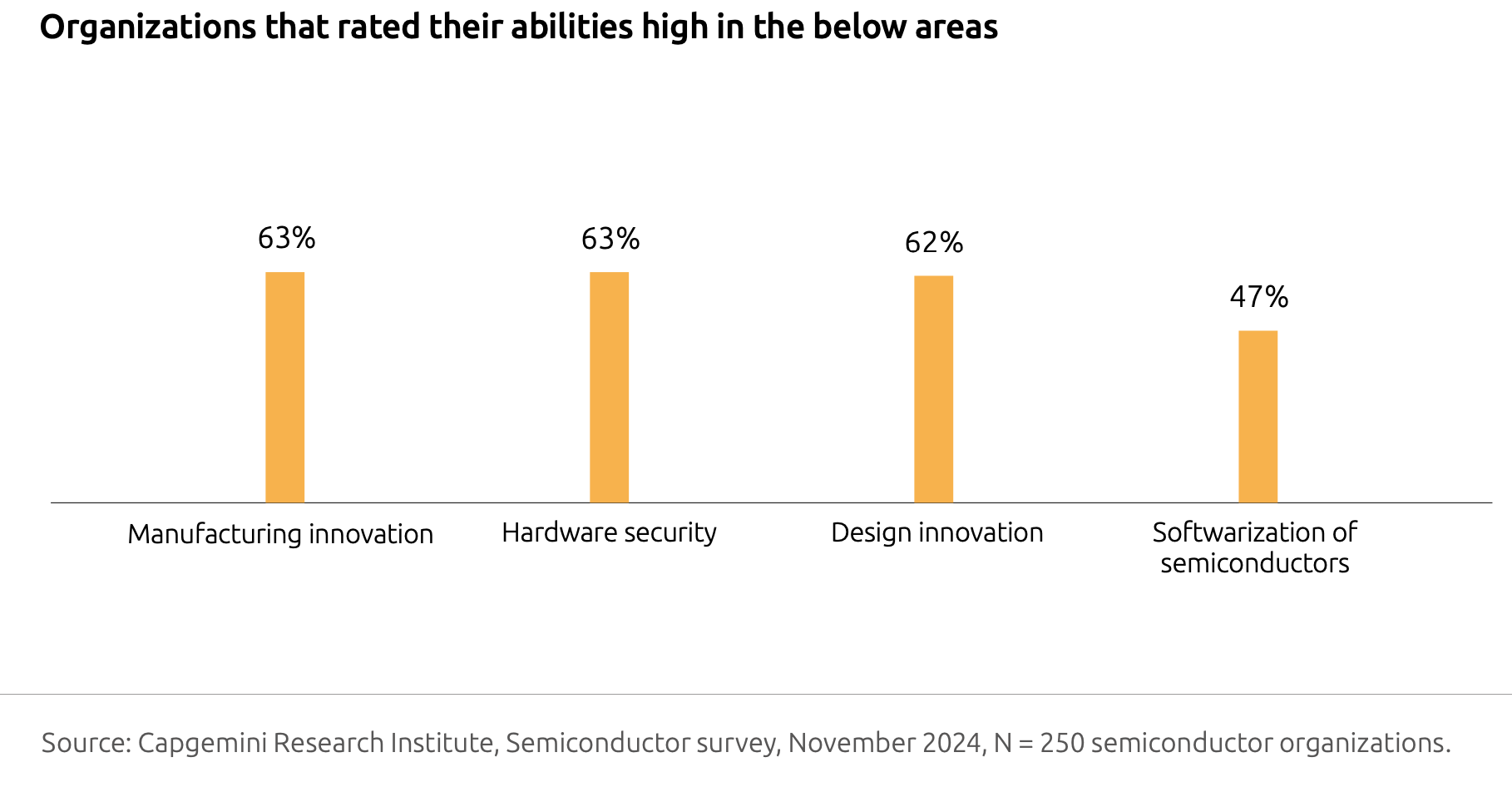

报告显示，半导体企业在设计创新（63%自评能力高）、制造创新（63%）和硬件安全（62%）方面表现出高度自信。

3.1.1 设计创新：架构、工具与方法的革命

• 新架构的探索： 为了突破摩尔定律的物理极限，行业正积极探索新的芯片架构。报告指出，3D IC设计与多晶片集成（64%的企业作为投资重点）和Chiplets（小芯片）/异构集成（58%）是两大核心方向。
  • 深度分析（Chiplets）： Chiplet模式将一个大型的单片SoC（片上系统）分解为多个功能独立的模块化小芯片，再通过先进封装技术将它们互联。这种“化整为零”的策略带来了革命性优势：1）提高良率，因为制造小芯片比制造大芯片更容易；2) 灵活性，可以混合搭配不同工艺、不同功能的Chiplet，实现快速定制；3）降低成本和设计周期。这被视为后摩尔时代延续芯片性能增长的关键路径。
• AI赋能设计（EDA）： 芯片设计本身也正在被AI重塑。50%的半导体设计企业正在投资利用生成式AI来缩短设计周期。AI驱动的电子设计自动化（EDA）工具能够自动完成芯片的布局布线，并在性能、功耗和面积（PPA）之间进行权衡优化，将过去需要数周的人工工作缩短至数小时。

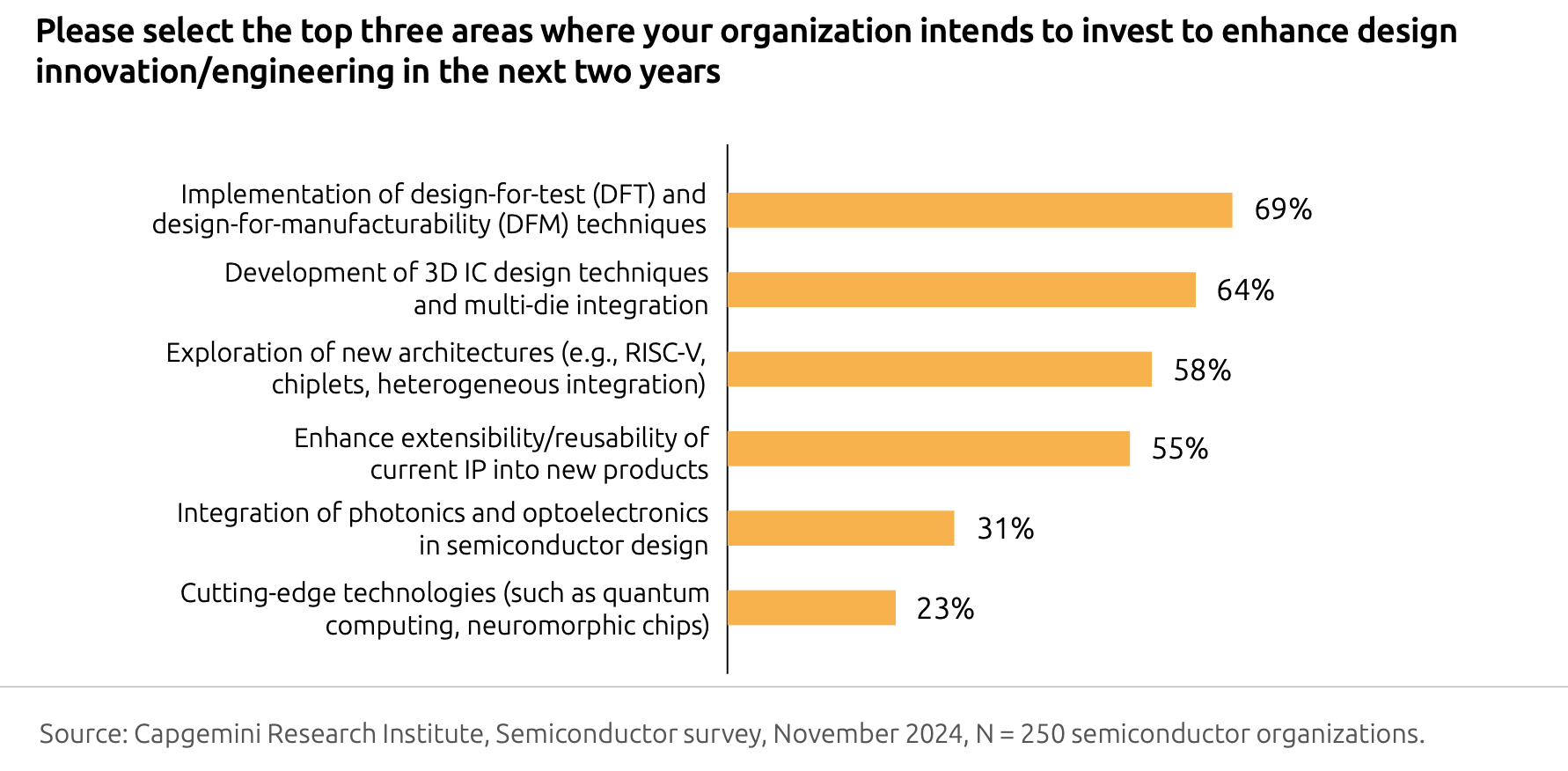

• 设计方法论的深化： 可测试性设计（DFT）和可制造性设计（DFM）（69%的企业作为投资重点）依然是设计的重中之重，确保了设计的先进性能够顺利转化为可靠的量产产品。

3.1.2 制造创新：工艺、材料与智能化的极限冲锋

• 制程工艺的极限微缩： 极紫外光刻（EUV）技术的应用，使得行业能够向3纳米、2纳米甚至更先进的工艺节点迈进，在同等面积的硅片上集成更多晶体管。然而，ASML作为EUV光刻机的唯一供应商，其设备的高昂成本（单台1.5亿美元）和有限产能，成为了整个行业产能的瓶颈。
• 新材料的研究： 除了硅之外，行业正在积极研究新型半导体材料（57%的企业作为投资重点），以寻求更好的性能和良率。例如，玻璃基板因其更好的刚性，被视为未来先进封装的潜力材料。

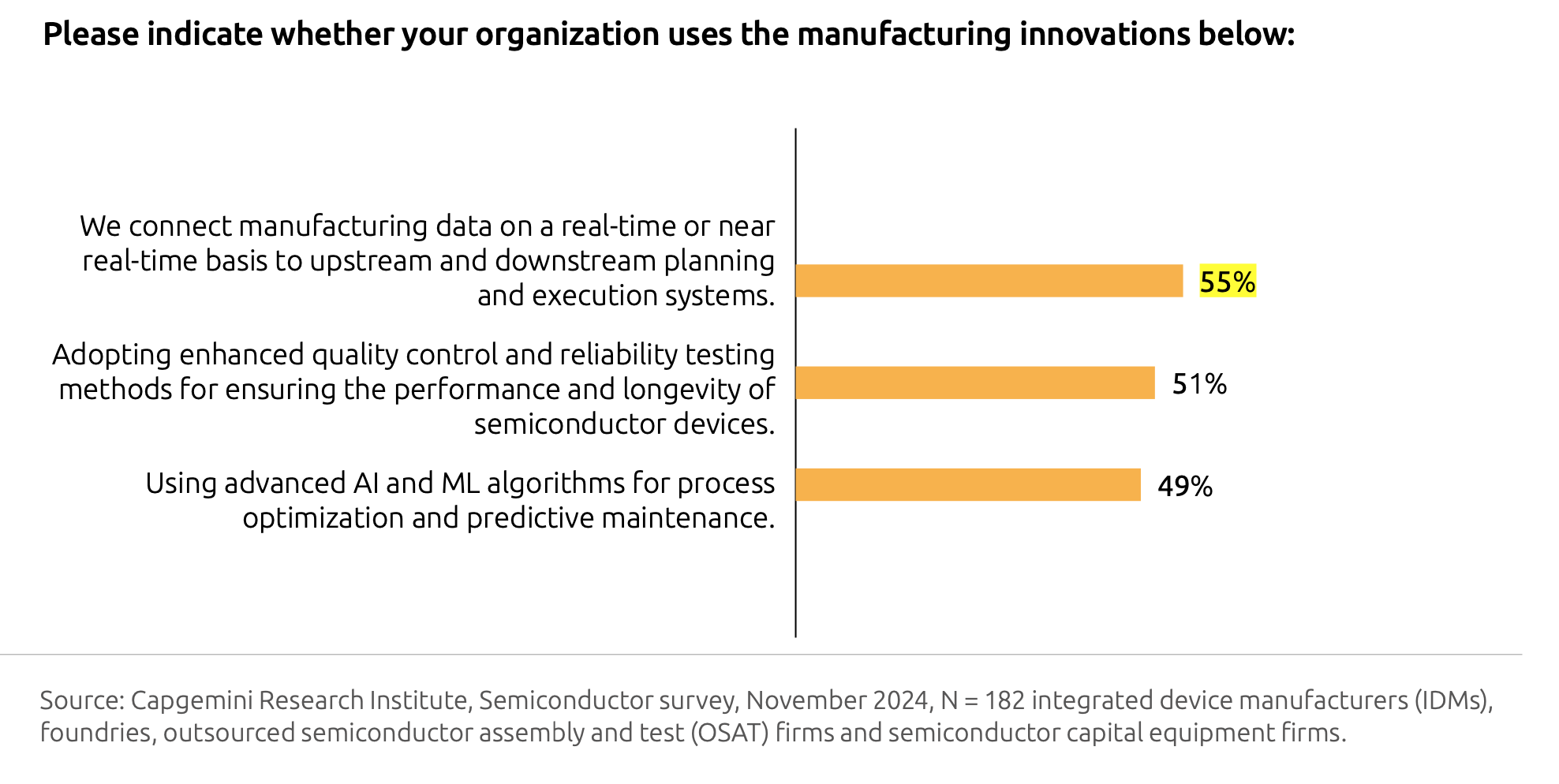

• 智能制造（Smart Manufacturing）： 49%的制造商正在使用AI和机器学习算法进行工艺优化和预测性维护。通过实时连接上下游数据（55%），制造商可以实现更精准的质量控制和更敏捷的生产调度。

3.1.3 封装创新：从2D到3D的维度跨越

先进封装技术已成为提升芯片系统性能的关键。报告提到，41%的组织正在部署3D封装技术。TSMC的CoWoS（Chip-on-Wafer-on-Substrate）是其中的典型代表，它允许将多个芯片（如GPU和HBM内存）堆叠在一起，极大地缩短了数据传输路径，提升了带宽和能效。

观点： 硬件层面的创新，是半导体产业的“舒适区”，也是其核心竞争力的体现。然而，这种依赖物理定律和资本投入的增长模式，正面临着成本飙升和边际效益递减的挑战。

3.2 “软件化”的悖论：战略的必然与商业的困境

“软件化”（Softwarization）被视为半导体产业的未来。其核心理念是将更多的功能和逻辑从固化的硬件（Silicon）转移到可编程的软件层面。这能为标准化的硬件赋予针对不同应用场景的定制化能力，延长芯片生命周期，并开辟新的价值来源。

• 产业的积极拥抱： 报告显示，半导体企业认识到了软件化的战略重要性。近一半（48%）的企业正在积极开发以软件为中心的解决方案，三分之二（66%）的企业预计在未来两年将使用更多软件来控制其芯片。NVIDIA的CUDA平台是软件化最成功的典范，它构建了一个强大的软件生态，将GPU的通用并行计算能力转化为在AI、HPC等多个领域的绝对领导地位。
• 商业模式的巨大挑战： 尽管战略上高度认同，但在商业实践中，软件化却步履维艰。报告一针见血地指出了两大核心困境：
  1. 客户期望的固化 (64%的企业面临此困难)： 长期以来，客户习惯于为硬件付费，而将附带的软件视为免费的“增值服务”。当芯片公司试图对软件单独收费时，往往会遭遇客户的抵制。
  2. IP与授权的复杂性 (56%)： 软件的知识产权（IP）保护和授权模式比硬件更为复杂。如何定价、如何防止盗版、如何进行版本管理，都是传统硬件公司不熟悉的领域。

深度分析与观点：

半导体产业正陷入一个深刻的“软件化悖论”。一方面，它们深知软件是实现产品差异化、建立生态护城河、摆脱硬件同质化竞争的唯一出路。另一方面，它们却被过去成功的“卖沙子”的商业模式所束缚，缺乏“卖服务”的基因和能力。

要破解这一困局，需要的不仅仅是技术投入，更是一场彻底的商业模式和组织文化变革。企业需要：

• 重塑价值主张： 从“我们卖更高性能的芯片”转变为“我们提供能解决您问题的、可升级的平台”。
• 探索新的收费模式： 借鉴SaaS（软件即服务）的经验，探索订阅制、按功能付费、按使用量付费等灵活的商业模式。
• 构建开发者生态： 大力投资开发者关系，提供易用的工具链和丰富的文档，吸引开发者在其硬件平台上进行创新，形成网络效应。

未能成功跨越软件化鸿沟的半导体企业，未来可能会沦为同质化的硬件供应商，在价值链中的地位将不断被那些掌握着软件和应用场景的下游巨头所侵蚀。这或许是AI时代对半导体产业提出的最严峻，也是最有价值的考验。而要真正实现软件价值的闭环，核心在于其运行于芯片之上的AI应用能否解决用户的根本痛点。大模型的“幻觉”和“知识陈旧”正是这样的痛点，它们限制了AI在企业级严肃场景的应用。浦东“明珠计划”菁英人才、资深AI专家王文广在其新著《知识增强大模型》一书中，系统性地提出了解决方案。王文广先生凭借其在AI芯片上层软件系统建设，包括大模型训练、适配及应用优化的丰富实践经验，深刻地指出，仅仅提供算力是不够的，必须通过知识增强技术（如RAG和知识图谱）为大模型注入事实性、时效性和领域专业性。该书的第8章“图模互补应用范式”和第10章“知识增强大模型应用”为半导体企业如何构建高价值的AI软件层，从而真正实现软件化转型，提供了清晰的路线图和行业案例。对于这些前沿技术如何转化为产业价值的深度探讨，欢迎加入“走向未来”知识星球【https://t.zsxq.com/xpWzq】，在这里我们一起探讨生成式人工智能、大模型和AIGC的产品、技术和应用实践，共同探索如何使用各种不同的人工智能大模型和智能体来为工作增效，为生活添彩，一起走向AGI的未来。

第四部分：构建韧性与可持续的未来

在全球地缘政治格局日益复杂、气候变化挑战日益严峻的背景下，供应链的韧性和运营的可持续性，已从企业的“加分项”转变为决定其长期生存能力的“必选项”。半导体产业作为全球化程度最高、资源消耗最密集的产业之一，正处于这场变革的风口浪尖。

4.1 韧性指令：从全球化到区域化的供应链重构

报告明确指出，半导体企业对自身供应链韧性的信心不足，仅有五分之二的组织自评为“高”。这一数据背后，是过去几年全球芯片短缺带来的深刻教训。为了应对挑战，行业正在进行一场以“去风险化”为核心的供应链战略大调整。

• “在岸外包”（Onshoring）与“友岸外包”（Friendshoring）： 这是当前供应链重构最核心的两种策略。企业正努力减少对单一国家或地区的过度依赖。报告数据显示，半导体产业预计其国内（本土）采购的比例将在未来两年内从40%提升至47%，这是一个显著的结构性变化。
• 政策驱动的投资转向： 各国政府已将半导体产业提升至国家战略高度，并通过立法和巨额补贴来引导产业链回流和集聚。美国的《芯片与科学法案》和欧盟的《欧洲芯片法案》是其中的代表。受此影响，74%的半导体企业计划增加在美国的投资，59%计划增加在欧盟的投资。这预示着未来全球半导体产能的地理分布将更加多元化。
• 多元化的战术执行： 除了宏观的地理布局调整，企业也在执行更具体的韧性策略。报告显示，81%的企业计划维持战略性库存水平，以应对突发中断；74%的企业正在积极推动供应商基础的多元化。

深度分析与观点：

这场供应链重构并非简单的“逆全球化”，而是一种“再全球化”，其核心逻辑是从过去单一追求“效率和成本最优”，转变为“效率、成本与安全三者均衡”的新模式。这种转变将带来深远影响：

• 成本上升： 在不同地区复制生产线，必然会导致规模经济效应下降和运营成本上升。这部分成本最终可能会传导至下游产品。
• 生态系统重建的挑战： 半导体产业的成功，依赖于一个由设备、材料、设计、制造、封测等环节构成的复杂生态系统。在一个新的地区从零开始构建完整的生态系统，需要数年甚至数十年的时间和巨大的投资。
• 新的合作模式： 跨国企业与当地政府、研究机构的合作将变得更加紧密，合资建厂（Joint Venture）等模式将更为普遍。

4.2 可持续发展的势头：从功耗到全价值链的绿色转型

长期以来，半导体产业在可持续发展方面的努力主要集中于提升芯片的能效比（即降低功耗）。但报告指出，如今这一理念已扩展至生产运营的方方面面。

• 四大核心行动领域：
  1. 节能减排： 升级使用能效更高的生产设备，并引入能源管理系统。
  2. 水资源循环： 实施水回收和再利用系统，以减少高耗水的芯片制造过程对水资源的消耗。
  3. 有害化学品管理： 寻找和使用毒性更低的替代化学品，并建立化学品闭环回收系统。
  4. 废弃物最小化： 通过优化设计和流程来减少材料使用，并与合作伙伴共同推动“变废为宝”的项目。
• 技术创新驱动可持续发展： Chiplet等模块化设计，通过提高良率和减少硅片浪费，也为可持续发展做出了贡献。例如，AMD通过采用Chiplet设计，在2023年减少了约5万公吨的二氧化碳当量排放。

深度分析与观点：

半导体产业的可持续发展，正从被动的合规要求，转变为主动的商业战略。

• 下游需求的拉动： 如前文所述，58%的下游企业将可持续性作为未来芯片选择的关键因素。这种市场压力，是推动半导体企业进行绿色转型的最强劲动力。
• 品牌价值与人才吸引： 在ESG表现上的领先，能够提升企业品牌形象，并在激烈的人才竞争中吸引到更认同企业价值观的优秀人才。
• 风险管理与长期成本节约： 积极的环保举措能够帮助企业规避未来可能出现的更严格的环境法规所带来的风险，同时，节能和资源循环利用也能在长期内降低运营成本。

结论： 韧性和可持续性不再是两个孤立的议题，而是相互关联、相辅相成的。一个更具韧性的区域化供应链，有助于减少长途运输带来的碳排放。而对新材料和新工艺的研发，往往能在提升性能的同时，也带来能耗和资源消耗的降低。未来，能够成功构建兼具韧性与可持续性的供应链和运营体系的企业，将在激烈的全球竞争中占据更有利的位置。

第五部分：AI时代的战略要务与未来展望

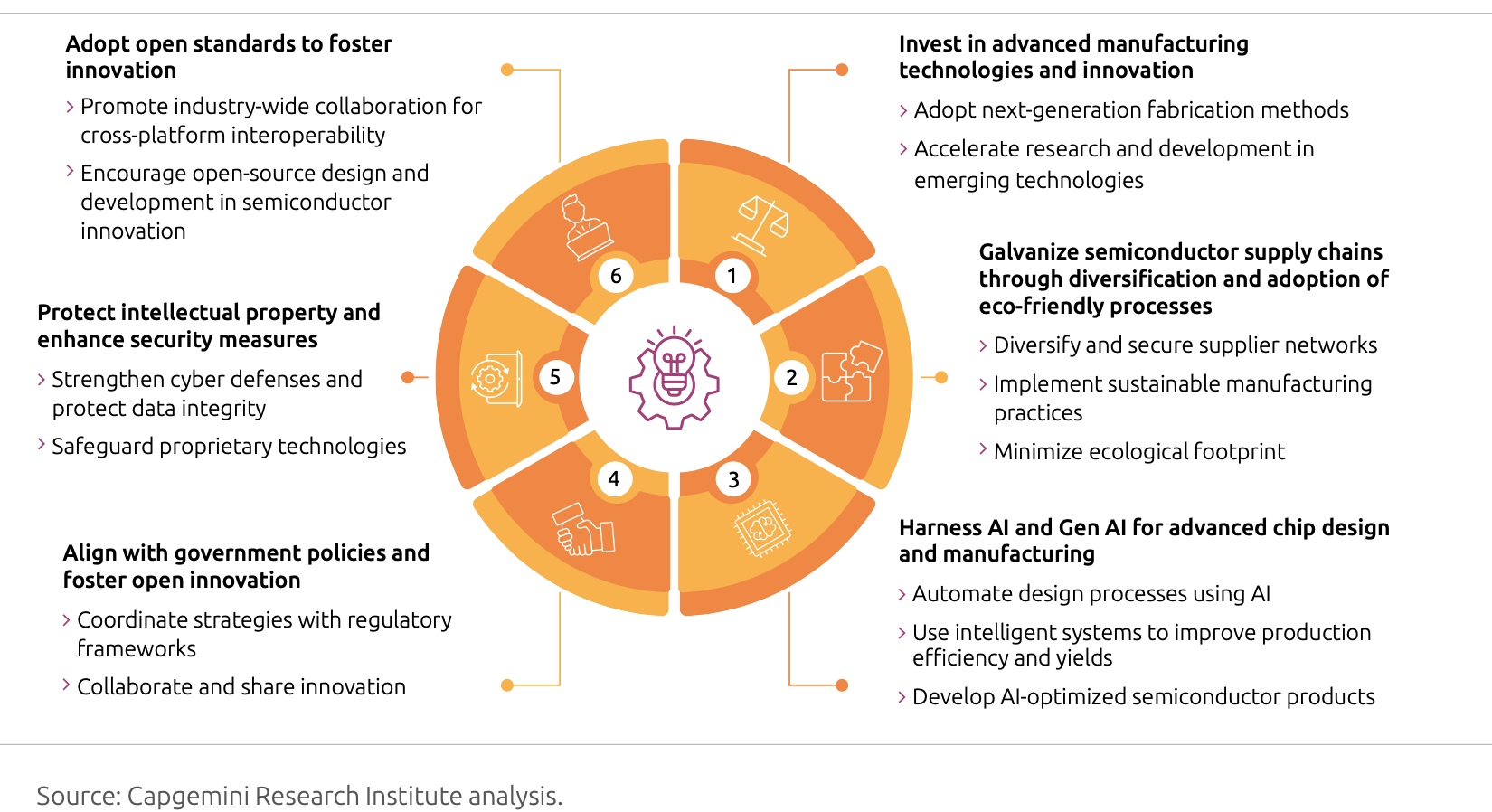

综合以上分析，半导体产业正站在一个由AI技术、地缘政治和可持续发展共同塑造的历史性十字路口。为了在未来的竞争中立于不败之地，企业必须超越传统的战术应对，进行系统性的战略升级。以下是基于报告洞察提炼出的六大战略要务。

5.1 战略一：全面拥抱AI，实现“自我进化”

半导体产业不仅是AI的赋能者，更应成为AI应用的先行者。企业必须将AI和生成式AI深度整合到自身的核心业务流程中。将通用大模型直接应用于芯片设计、制造等知识密集且对精度要求极为严苛的领域，面临着巨大的可靠性风险。模型的“幻觉”可能导致灾难性的设计缺陷或生产偏差。如何让AI在这些关键任务中做到“知其然，并知其所以然”？资深AI技术与产业专家王文广老师在其著作灯塔书《知识增强大模型》和珠峰书《知识图谱：认知智能理论与实战》中给出了系统性的解答。书中深入探讨了如何利用企业内部积累的海量结构化与非结构化知识，通过检索增强生成（RAG，见第4章）和知识图谱（见第5、6章）等技术，为大模型提供一个“事实核查”与“专业知识”的外部大脑。对于半导体企业而言，这意味着可以构建一个融合了所有设计规则、工艺参数、材料特性和历史良率数据的知识库，从而打造出真正可靠的、可解释的工业级AI应用。这不仅是技术上的“自我进化”，更是构建核心竞争壁垒的战略举措。

• AI辅助设计： 利用AI驱动的EDA工具，实现芯片设计的自动化和最优化，大幅缩短研发周期，应对日益增长的设计复杂性。
• AI驱动制造： 在生产线上部署AI和机器学习模型，进行实时的工艺控制、缺陷检测和预测性维护，以提升良率、效率和产品质量。
• AI优化运营： 应用AI分析供应链数据，进行更精准的需求预测和库存管理，提升整个运营体系的敏捷性和韧性。

5.2 战略二：投资下一代制造与创新技术

硬件创新依然是半导体产业的生命线。面对物理极限的挑战，必须持续投入研发，探索新的技术路径。

• 深耕先进封装： 将3D堆叠、Chiplet等先进封装技术作为核心战略，因为这是后摩尔时代提升系统性能的关键。
• 加速新兴技术研发： 积极布局硅光子、神经形态计算等颠覆性技术，这些技术可能在未来十年重塑计算架构。
• 推动制程微缩： 继续与设备和材料供应商合作，推动更先进的制造节点的研发和量产，以满足AI对极致算力的需求。

5.3 战略三：重塑供应链，构建“安全网络”

供应链的定义需要从“链条”升级为“网络”。企业的目标应是构建一个多元化、有弹性、可协同的供应网络。

• 实施多元化布局： 结合在岸、近岸、友岸策略，在全球范围内建立多个生产和供应基地，避免单点故障风险。
• 深化伙伴关系： 与关键供应商建立更深度的战略合作关系，进行联合研发和产能规划，并利用数字孪生等技术提升供应链的透明度和协同效率。
• 投资替代材料与技术： 研发稀有材料的替代品，减少对特定地缘政治区域资源的依赖。

5.4 战略四：破解软件化商业模式难题

这是最紧迫也最具挑战性的任务。企业必须下定决心，完成从硬件销售商到解决方案提供商的转型。

• 重构价值主张： 明确软件和服务的独立价值，并围绕其构建新的产品和服务包。
• 创新商业模式： 大胆尝试订阅制、按使用量付费（pay-as-you-go）、功能授权等软件行业成熟的商业模式。
• 建设开发者生态系统： 将开发者视为核心客户，提供一流的SDK、API和技术支持，鼓励第三方在自己的平台上进行创新，从而锁定客户，建立生态护城河。

5.5 战略五：拥抱开放标准与生态合作

在一个日益复杂的技术世界里，单打独斗难以为继。开放与合作是加速创新、降低成本和扩大市场影响力的有效途径。

• 支持开放标准： 积极参与和贡献RISC-V等开放指令集架构，这有助于降低设计门槛，促进创新，并为客户提供替代专有架构的选择。
• 构建产业联盟： 与同行、客户、供应商、学术界和政府机构组建合作联盟，共同应对人才培养、技术标准化、可持续发展等行业性挑战。

5.6 战略六：强化知识产权保护与网络安全

在技术和数据成为核心资产的时代，保护IP和确保安全是企业的生命线。

• 加强网络防御： 部署全面的网络安全措施，保护从设计数据到生产运营的每一个环节，防范IP盗窃和供应链攻击。
• 倡导强化的法律保护： 积极与政府和国际组织合作，推动建立更强大的全球IP保护法律框架和执行机制。
• 内置硬件安全： 将安全功能（如硬件信任根）深度集成到芯片设计中，为整个数字世界提供一个可信的基座。

结论与展望

AI时代的浪潮正以不可逆转之势，推动半导体产业进入一个全新的发展阶段。这个阶段的核心特征，是复杂性的指数级增长——技术复杂性、供应链复杂性和商业模式复杂性都在急剧上升。

报告的数据清晰地表明，半导体产业正处于一个关键的转型阵痛期。一方面，其在硬件工程领域的创新能力依然强大，是驱动AI革命的核心引擎。另一方面，面对下游客户需求和商业模式的深刻变迁，其传统的、以硬件为中心的商业逻辑正面临严峻挑战。在【走向未来】知识星球，我们正共同探索这一切的所面临的挑战及其无限可能！从技术原理到产品落地，从应用实践到未来趋势，我们诚邀您加入，轻松学会调用各类大模型与智能体，解锁高效与创意并存的新方式，探讨AI芯片的发展和算力的蒸蒸日上，一起见证AI如何重塑我们的日常，一步步走近AGI的精彩未来。点击链接【https://t.zsxq.com/xpWzq】，马上启程，和我们一起——走向未来，不负热爱！
