随着人工智能（AI）大模型对算力需求的爆炸性增长，半导体行业正经历从“延续摩尔”到“超越摩尔”的深刻变革。异构集成（Heterogeneous Integration），特别是基于芯粒（Chiplet）的先进封装技术，已成为驱动未来高性能计算（HPC）和AI芯片发展的核心引擎。然而，作为连接各个芯粒的“神经网络”，互连技术的物理极限正成为整个系统性能提升的“最后一道关卡”。当前最前沿的混合键合（Hybrid Bonding）技术虽已将互连间距推向微米甚至亚微米级别，但在Die-to-Die（D2D）和Die-to-Wafer（D2W）应用中，其对表面颗粒物的极端敏感性导致了严峻的良率与成本挑战。

本文基于佐治亚理工学院的一篇论文《Inverse Hybrid Bonding with Metal Organic Framework as Infill for Heterogeneous Integration》，对一种名为“逆向混合键合（Inverse Hybrid Bonding, IHB）”的颠覆性技术进行深度剖析。感兴趣的读者，可以从“走向未来”【https://t.zsxq.com/xpWzq】知识星球中获取该论文的全文进行深度研读。IHB通过“先进行直接铜键合，再进行气相介电质填充”的逆向工艺流程，从根本上解决了传统混合键合的“颗粒物瓶颈”。本文将详细拆解IHB的技术原理、实验验证过程，并从产品、技术和市场的专家视角，评估其对未来AI芯片架构、先进封装产业格局以及新兴技术（如硅光、玻璃基板）的深远影响。

第一章：宏观背景——AI算力洪流下的必然选择：异构集成

1.1 摩尔定律的黄昏与算力需求的黎明

我们正处在一个由AI定义的时代。大型语言模型（LLM）的参数量从数十亿迅速膨胀至万亿级别，每一次迭代都对算力提出了近乎贪婪的需求。然而，支撑了半导体行业半个世纪辉煌的摩尔定律，其经济和物理效益正逼近极限。如下图所示，28纳米节点之后，每晶体管的成本不降反升，标志着单纯依靠工艺节点缩放（Scaling）来提升性能和降低成本的黄金时代已然落幕。

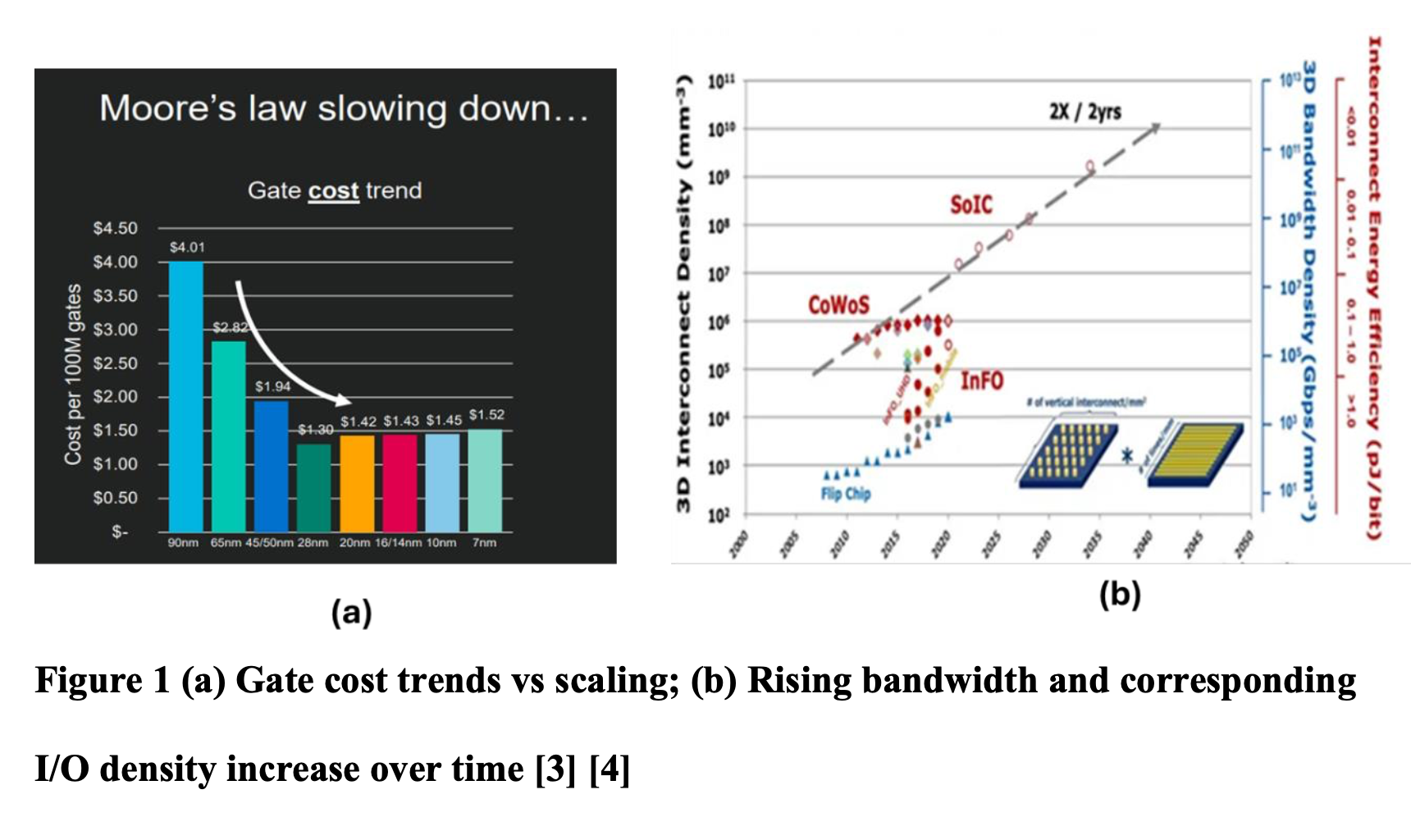

图1：先进制程节点的单位晶体管成本趋势，揭示了摩尔定律经济效益的放缓。

与此同时，单片集成（Monolithic Integration）的系统级芯片（SoC）在面对AI加速器等超大规模芯片设计时，也遭遇了“三座大山”：

1. 光刻极限（Reticle Limit）：单次光刻所能曝光的芯片面积存在上限（约858平方毫米），这限制了单颗芯片所能集成的晶体管总量。
2. 良率灾难（Yield Collapse）：芯片面积越大，包含一个或多个致命缺陷的概率就越高，导致大芯片的良率呈指数级下降，成本急剧攀升。
3. 研发成本与周期：将CPU、GPU、IO、存储等不同功能模块全部整合在最先进的工艺节点上进行设计和验证，其复杂性、成本和上市周期都变得难以承受。

在此背景下，半导体行业将目光转向了“超越摩尔”的技术路径，异构集成应运而生。

1.2 异构集成与Chiplet：化整为零的系统重构

异构集成的核心思想是将一个庞大的单片SoC，按照功能拆分成多个更小、更易于制造的独立芯粒（Chiplet）。这些Chiplet可以采用最适合其功能的工艺节点进行制造（例如，CPU核心用5nm，IO接口用16nm），然后通过先进的封装技术将它们重新“组装”成一个功能完整的系统。

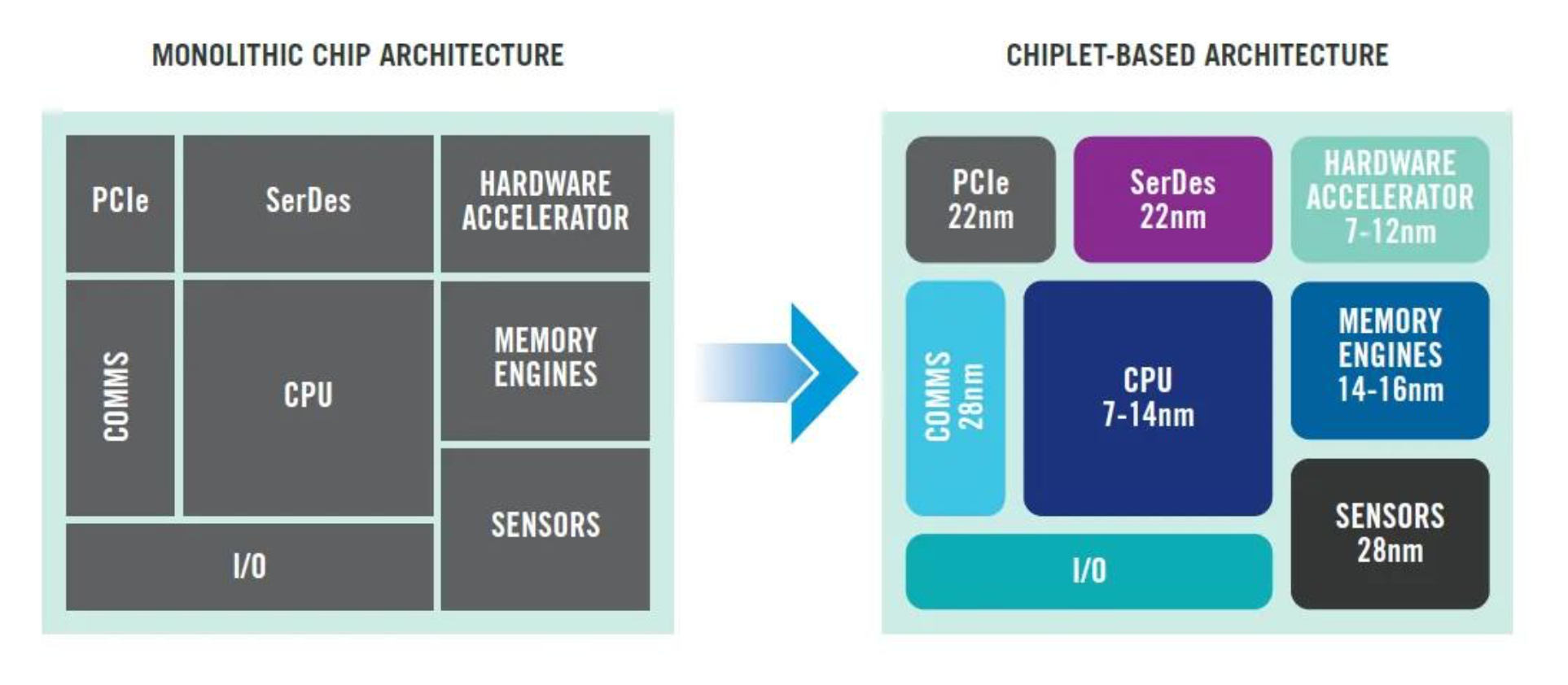

图2：单片集成与基于Chiplet的异构集成架构对比。

这种“化整为零，再聚沙成塔”的模式带来了革命性的优势：

• 突破面积限制：通过封装组合，系统总面积可以远超光刻极限。
• 提升良率与成本效益：小芯片的高良率显著降低了整体制造成本。
• 设计灵活性与模块化：可以像搭乐高一样，混合搭配不同供应商、不同工艺的Chiplet，加速产品迭代和定制化。

从AMD的Ryzen/EPYC处理器，到Intel的Ponte Vecchio GPU，再到各大云厂商的自研AI芯片，Chiplet架构已成为高性能计算领域的标准范式。TSMC的CoWoS、InFO，以及Intel的EMIB、Foveros等2.5D/3D封装技术，正是这场革命的基石。然而，当所有目光聚焦于这些宏伟的系统架构时，一个根本性的挑战浮出水面：如何高效、可靠地连接这些Chiplet？

这一问题不仅是硬件工程师面临的挑战，也深刻影响着上层AI应用的发展路径。欢迎加入“走向未来”知识星球【https://t.zsxq.com/xpWzq】，和我们一起探讨生成式人工智能、大模型、AI芯片和AIGC的产品、技术和应用实践，从底层硬件创新到上层应用落地，共同探索如何使用各种不同的人工智能大模型和智能体来为工作增效，为生活添彩，一起走向AGI的未来。

第二章：互连的极限——异构集成中的“阿喀琉斯之踵”

系统的性能上限，最终取决于其最薄弱的一环。在异构集成系统中，这一环就是连接Chiplet的“片间互连”（Off-chip Interconnects）。互连技术的优劣直接决定了系统的带宽密度、功耗、延迟和整体可靠性。

2.1 从微米到纳米：互连技术的演进与瓶颈

互连技术的发展路径，本质上是一部追求更高密度、更小间距的历史。

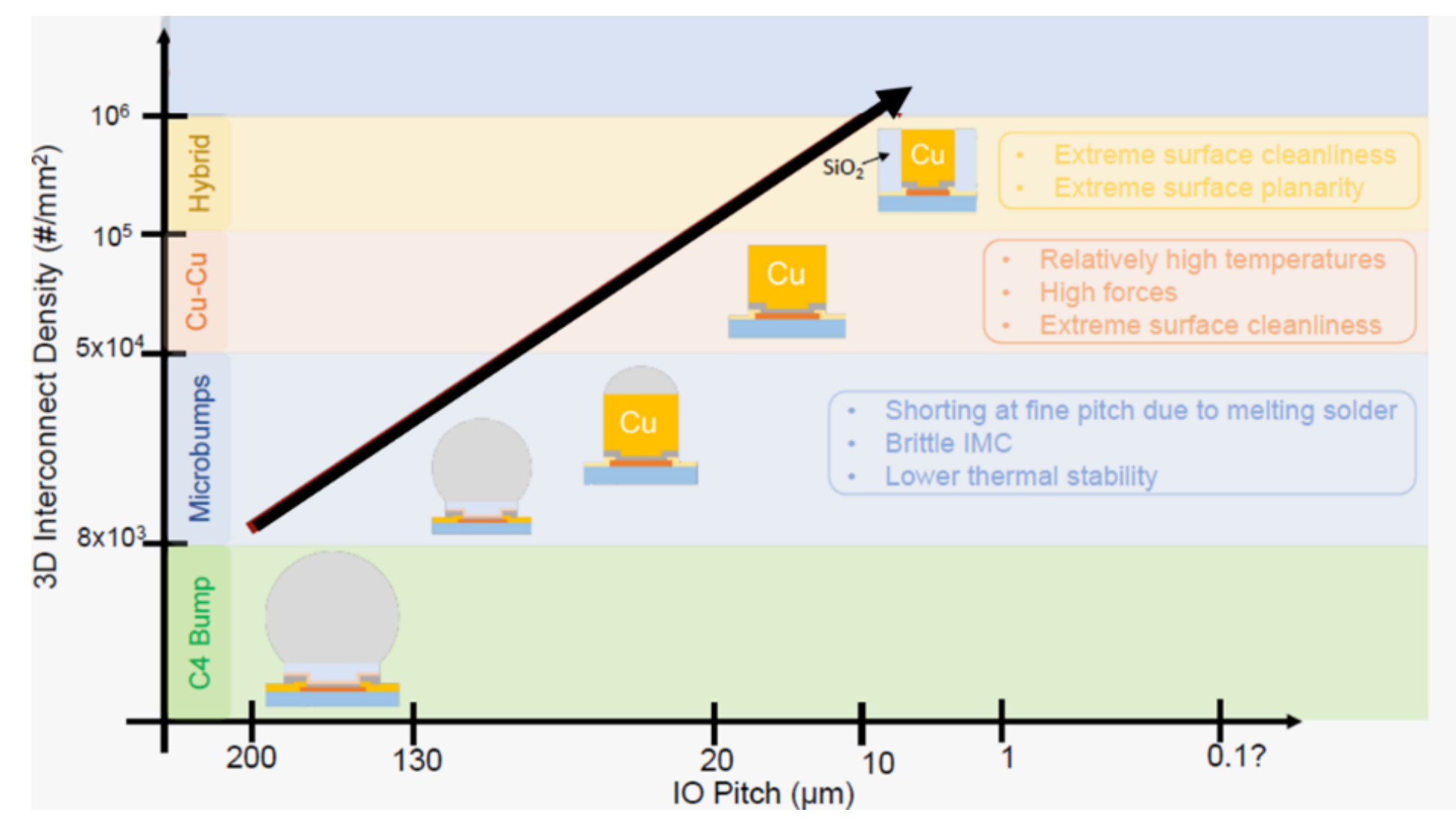

图3：从C4焊球到混合键合，互连技术的间距与密度演进趋势。

1. C4焊球/微凸块（Microbumps）：传统技术，间距通常在20µm以上。在细间距下，存在焊料桥接短路和形成脆性金属间化合物（IMC）导致可靠性下降的问题，已无法满足AI芯片对高带宽密度的需求。
2. 直接铜-铜键合（Direct Cu-Cu Bonding）：通过热压使铜柱直接连接，避免了焊料带来的问题，可将间距缩小至10µm级别。但其核心挑战在于，键合后需要在芯片间填充“底部填充胶”（Underfill）以分散应力、辅助散热。传统的环氧树脂（Epoxy）基填充胶具有较高粘度，在微米甚至亚微米的间隙中难以实现均匀、无空洞的流动与填充。这不仅限制了Z轴高度的缩减，更成为进一步缩小间距的巨大障碍。
3. 混合键合（Hybrid Bonding）：这是当前最尖端的互连技术，被TSMC（命名为SoIC）和Intel（命名为Foveros Direct）等巨头用于其最先进的封装方案。其工艺是先将芯片表面的介电质（如SiO₂）通过等离子体活化，在室温下实现介电质层之间的初始键合，随后通过退火工艺使嵌入在介电质中的铜柱膨胀并接触，最终形成牢固的电学和机械连接。

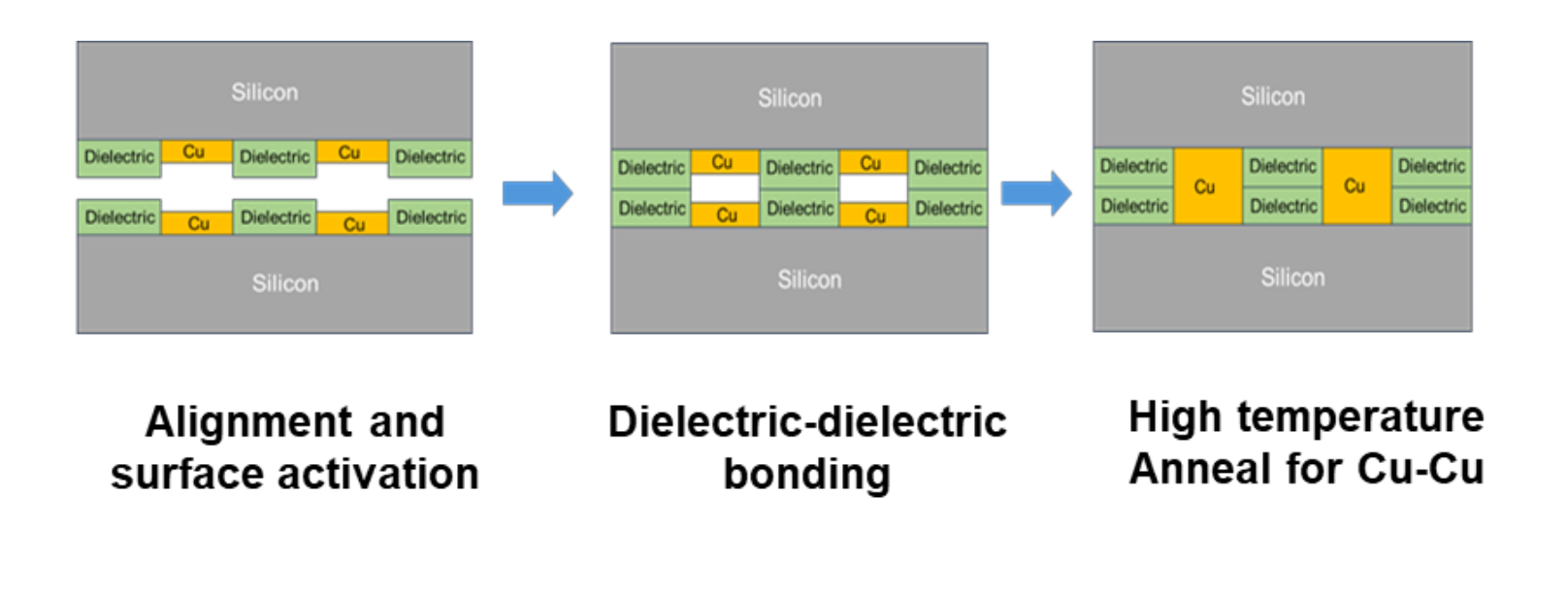

图4：混合键合工艺流程：先进行介电质键合，再通过退火完成铜互连。

混合键合的革命性在于它无需底部填充胶，可以实现极小的互连间距（已展示<1µm）和极高的互连密度（>10⁶/mm²），从而带来无与伦比的带宽和能效。

2.2 混合键合的“洁净悖论”：D2D/D2W良率的致命伤

尽管混合键合在晶圆对晶圆（Wafer-to-Wafer, W2W）的应用中（如CMOS图像传感器）已相当成熟，但在更为灵活和高价值的Die-to-Die（D2D）和Die-to-Wafer（D2W）场景中，却面临一个致命的悖论。

D2D/D2W的核心优势在于可以使用“已知合格的裸片”（Known Good Die, KGD）进行集成，从而大幅提升复杂多芯片系统的最终良率。然而，这个过程引入了一个关键步骤：晶圆切割（Dicing）。切割过程，无论是传统的刀片切割还是先进的激光切割，都不可避免地会在芯片表面和边缘产生微小的颗粒物。

对于混合键合而言，这些颗粒物是“天敌”。由于其第一步是脆弱的、依赖范德华力的介电质表面键合，一个纳米级的颗粒就足以在其周围形成一个直径大几十倍的空洞（Void），彻底破坏该区域的键合，导致电气连接失败和结构可靠性问题。这意味着，D2D/D2W混合键合需要在ISO 3甚至更高级别的超洁净环境中，对芯片进行极其严苛的清洗和处理。这种对“零颗粒”的追求，极大地增加了工艺的复杂性、成本和不确定性，成为制约其大规模应用于超大算力AI芯片（这些芯片往往由多个大型Chiplet构成）的良率瓶颈。如何在享受D2D/D2W高良率潜力的同时，摆脱颗粒物污染的梦魇？ 这正是逆向混合键合（IHB）试图解答的核心问题。

第三章：逆向混合键合（IHB）——“先连接，后填充”的范式革命

IHB技术的核心思想，在于颠倒传统混合键合的工艺顺序，从而在根本上规避其对表面洁净度的极端依赖。

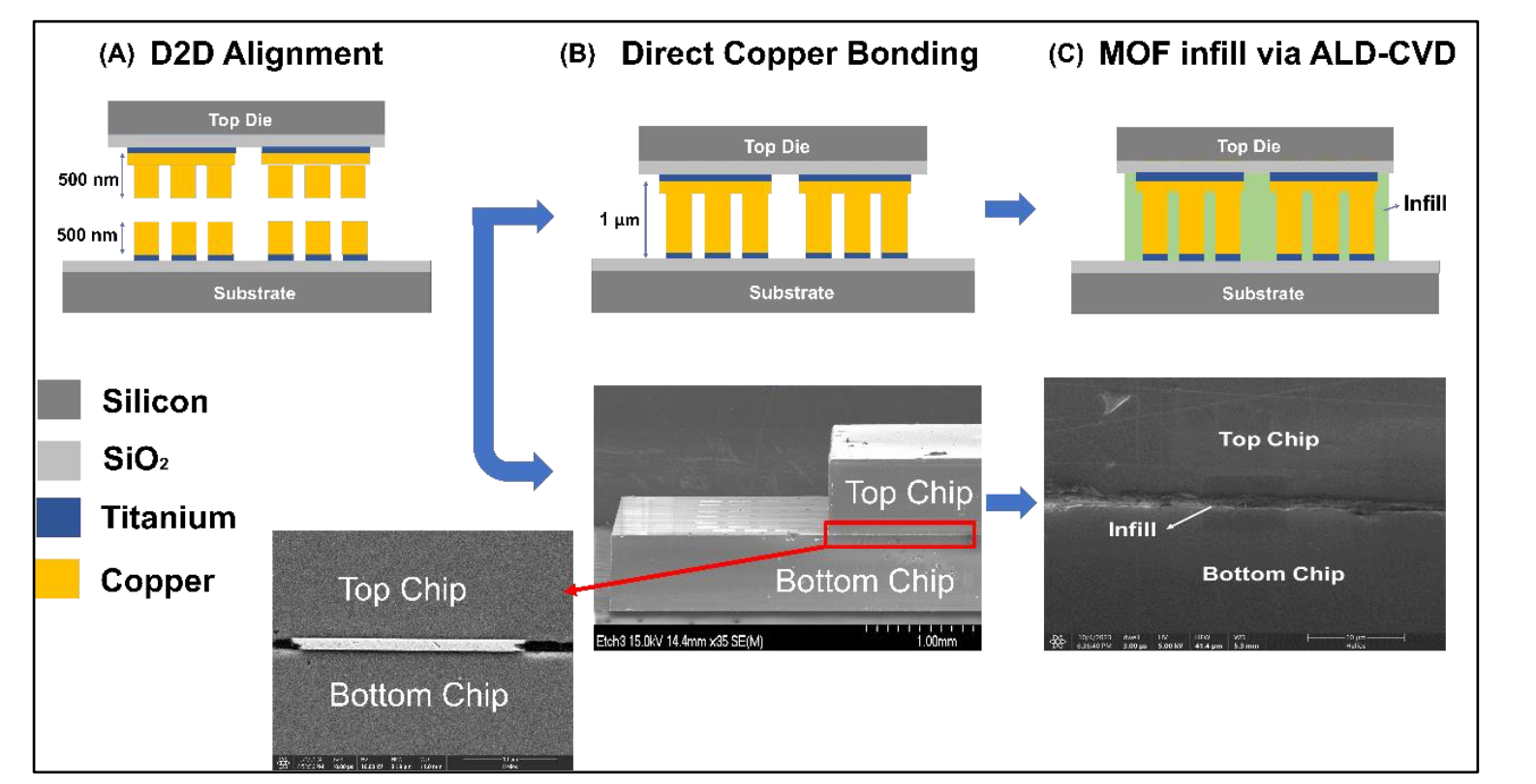

图5：IHB工艺流程：先完成稳健的铜-铜直接键合，再进行气相介电质填充。

IHB是一个清晰的两步过程：

1. 第一步：直接铜-铜热压键合（Direct Cu-Cu Thermocompression Bonding）：首先，通过施加一定的温度和压力，让上下两颗芯片的铜柱（Copper Pillar）直接接触、扩散并形成牢固的金属键合。这一步完成了所有的电气连接。
2. 第二步：气相介电质填充（Gas-Phase Dielectric Infill）：在电气连接建立之后，利用原子层沉积（ALD）或化学气相沉积（CVD）等气相沉积技术，将介电质材料（如论文中重点研究的金属有机框架MOF）以气体分子的形式送入芯片之间微小的间隙中，并沉积成一层均匀、致密、无空洞的绝缘填充层。

这种“逆向”操作带来了本质性的改变：

• 对颗粒物的耐受性：铜-铜热压键合是一种更为“粗放”和“稳健”的连接方式。它通过金属的塑性变形和扩散来实现连接，对表面的微小颗粒物具有更强的包容能力，不易像介电质键合那样产生巨大的空洞。这直接攻击了传统混合键合的最大痛点。
• 解决了底部填充胶的难题：与传统的铜柱键合不同，IHB没有使用高粘度的液体环氧树脂，而是采用气相沉积。气体分子可以轻松渗透到亚微米级别的狭窄缝隙中，实现传统液体填充胶无法企及的完美填充效果，从而允许更小的Z轴高度和更精细的互连间距。

IHB本质上是融合了直接铜键合的稳健性和气相沉积的高深宽比填充能力，创造出一种全新的、更适应于D2D/D2W应用场景的细间距互连解决方案。

第四章：技术深潜——IHB可行性的严谨验证之路

论文系统性地探索并验证了IHB技术的关键环节。其研究路径清晰地展示了从理论到实践的演进过程。

4.1 支柱一：构建可靠的直接铜键合基础

研究的第一步是确保能够实现高质量的铜-铜直接键合。

• 工艺实现：研究中采用了鳍片科技（Finetech）的倒装焊设备，通过甲酸（Formic Acid）蒸汽预清洗工艺，在300℃下成功实现了铜-铜键合。甲酸的作用是有效去除铜表面的氧化物，为后续的金属原子扩散提供洁净的界面。
• 性能表征：通过四探针法测量开尔文结构（Kelvin Structure），获得了单个互连点约5mΩ的低电阻，证明了良好的电学连接。同时，扫描电子显微镜（SEM）的截面图显示，键合界面处的铜晶粒已经相互融合，没有明显界限，表明形成了高质量的冶金结合。
• 低温探索：为了兼容对温度敏感的器件（如DRAM），研究还探索了使用钌（Ruthenium, Ru）作为铜的钝化层来实现低温键合。尽管初步实验发现，在350℃以下铜通过Ru层的扩散效率不高，但这为未来的低温IHB工艺指明了方向，例如通过更先进的循环清洗工艺去除界面碳污染，以促进低温扩散。

4.2 支柱二：寻找理想的“气态填充胶”——从氧化铝到MOF

这是IHB技术最具创新性的部分。研究团队对两种候选填充材料进行了系统评估。

初次尝试：氧化铝（Al₂O₃）

• 动机：氧化铝具有高达30 W/m·K的优异导热性，对于解决高密度封装的散热问题极具吸引力。
• 实验：通过ALD技术，在带有通孔（Through-holes）的测试芯片上进行沉积。实验发现，采用真空吹扫（Vacuum Purge）比氮气吹扫能获得更大的填充扩散半径（约300µm）。
• 问题：
  1. 沉积速率极慢：填充一个1µm的间隙需要数千个ALD循环，耗时数天，不具备量产价值。
  2. 材料过硬：氧化铝的莫氏硬度高达9，填充后会使整个封装结构变得非常脆，反而可能在热应力下成为应力集中点，有损可靠性。

这次尝试虽然没有成功，但验证了气相填充的概念，并为工艺参数（如吹扫方式）的优化积累了宝贵经验。

突破性进展：金属有机框架（ZIF-8 MOF）

• 材料优势：MOF是一种由金属离子和有机配体构成的多孔晶体材料。论文中选用的ZIF-8具有诸多理想特性：
  • 低介电常数（Low-k）：k值仅为2.33，远低于SiO₂（~3.9），能有效降低信号串扰和延迟。
  • 独特的沉积机制：其沉积分为两步，先通过ALD沉积一层薄薄的氧化锌（ZnO）前驱体，然后在2-甲基咪唑蒸汽环境中，ZnO会发生化学转化，体积膨胀10-15倍，形成ZIF-8 MOF。这种“体积膨胀”效应意味着，只需沉积很薄的前驱体就能快速填满整个间隙，极大地提升了工艺效率。
  • 良好的机械性能：具有一定的弹性模量（>3 GPa），比脆性的氧化铝更适合作为应力缓冲层。

4.3 工艺优化：实现无通孔、全覆盖的精细填充

有了理想的材料，接下来的关键是优化工艺，以实现在没有顶部通孔的情况下，仅从芯片四周进行完全填充。这是IHB能否走向实用的决定性一步。

研究团队进行了一系列精巧的实验设计：

1. 参数筛选：在带有少量通孔的测试样品上，系统地改变ALD沉积ZnO时的温度和脉冲时间（Pulse Time）。
2. 关键发现：
   • 较低的温度（120℃）会导致通孔正下方的区域沉积效果不佳，可能是由于反应能量不足和局部压力梯度影响。
   • 将温度提升至150℃，并将脉冲时间从250毫秒延长至1秒，成功实现了对5mm x 5mm区域的ZnO完全覆盖。这意味着，通过提供更长的反应物停留时间，气体分子有足够的时间扩散到芯片中心区域。

基于这一关键发现，研究团队移除了所有顶部通孔，在140µm间距的测试芯片上成功演示了首个完整的IHB流程：

• 键合：在300℃下完成铜-铜键合，形成1µm的间隙。
• 填充：采用优化的工艺参数（150℃，1秒脉冲时间），仅从芯片四周进行5个循环的MOF沉积，成功填满了整个5mm x 5mm区域。
• 验证：通过聚焦离子束（FIB）截面分析，在芯片中心区域也观察到了厚度达500nm的MOF层（间隙为1µm，上下表面各生长500nm），证实了完全填充。
• 机械性能提升：填充MOF后，芯片的剪切强度（Shear Strength）提升了近4倍，证明了MOF作为结构支撑材料的有效性。

4.4 挑战极限：迈向5µm间距

为了验证IHB技术在更先进节点下的潜力，研究进一步挑战了5µm互连间距和500nm芯片间隙的极限场景。

• 工艺再优化：由于间隙更窄，气体扩散难度更大。实验发现，需要将脉冲时间进一步延长至8秒，才能实现ZnO前驱体的完全覆盖。
• 新的挑战：尽管ZnO覆盖成功，但在后续的MOF转化过程中，发现芯片中心区域的ZnO未能完全转化为MOF。这表明，在如此狭窄的通道内，用于转化的有机配体蒸汽的扩散也受到了限制。

这一结果虽然不完美，但极具价值。它不仅成功将IHB技术的可行性推进到了5µm间距的水平，也清晰地指出了下一步的优化方向：需要对MOF的转化步骤（如温度、压力、时间）进行更精细的调控，以确保在超窄间隙内的转化效率。

第五章：市场洞察与未来展望——IHB的颠覆性价值

作为一名AI芯片领域的专家，我认为IHB技术不仅仅是一项学术上的创新，它精准地切中了当前先进封装领域的核心痛点，预示着巨大的市场潜力。

5.1 市场价值：解决数亿美元的良率难题

对于NVIDIA、AMD、Intel以及各大云服务商的旗舰AI加速器而言，其核心就是由多个大型Chiplet构成的复杂系统。在D2W/D2D混合键合中，每提升一个百分点的良率，都意味着节约数百万乃至数千万美元的制造成本。

IHB通过其对颗粒物的天然耐受性，有望将D2D/D2W的细间距互连良率提升到一个新的台阶。这对于推动更大规模、更多Chiplet的AI处理器（例如，集成数十个计算和内存Chiplet的下一代GPU）的商业化落地，具有决定性的战略意义。它可以降低对超洁净生产环境的依赖，从而降低整体封装的资本开销和运营成本。

5.2 技术前瞻：解锁下一代异构集成架构

IHB的潜力远不止于此，它可能成为解锁未来多种先进技术路径的关键。

• 赋能硅-玻璃（Si-Glass）集成：玻璃因其优异的高频低损耗特性、低成本和可实现大尺寸面板级加工等优势，被视为下一代先进封装（如2.5D中介层）的理想基板材料。然而，玻璃与硅的热膨胀系数（CTE）和表面材料（通常是聚合物）差异巨大，使得传统混合键合在实现高可靠性的硅-玻璃键合时面临巨大挑战。IHB的“先连接，后填充”模式，以及其MOF填充对材料的普适性，为实现可靠的、细间距的硅-玻璃异构集成提供了一条极具吸引力的路径。
• 推动HBM技术变革：高带宽内存（HBM）的堆叠层数越来越多（已迈向16层），对Z轴高度的控制愈发苛刻。传统基于微凸块和底部填充胶的TCB（热压键合）技术已难以满足HBM4及之后的需求。混合键合是公认的方向，但DRAM堆叠的D2W过程同样面临良率挑战。IHB提供了一种高可靠性、低剖面的替代方案，有望在下一代HBM市场中占据一席之地。
• 与硅光集成协同：在未来的计算架构中，光互连将与电互连紧密结合。IHB技术，特别是其低温工艺的潜力，使其非常适合用于集成对温度敏感的光学器件，为实现高密度光电融合的Chiplet系统铺平道路。

5.3 路线图与挑战

尽管前景广阔，IHB作为一项新兴技术，其商业化之路仍需克服若干挑战：

1. 低温工艺的成熟化：目前300℃的键合温度仍有优化空间。需要进一步研究（如论文中提到的循环清洗技术）将键合温度降低至250℃以下，以全面兼容各类存储和逻辑器件。
2. MOF填充工艺的精细化控制：必须解决在超细间距（<3µm）、超窄间隙（<500nm）下的MOF转化效率问题，确保填充层的电学和机械性能均匀一致。
3. 热-力学可靠性验证：需要进行全面的建模仿真和实验，评估IHB封装结构在长期温度循环、功率循环下的可靠性，特别是MOF材料与铜、硅界面的结合强度和长期稳定性。
4. 设备与生态系统：IHB的推广需要整合键合与ALD/CVD设备的工艺流程，并建立相应的材料供应链和质量控制标准。

结论

逆向混合键合（IHB）技术通过一个看似简单却极其深刻的工艺顺序颠倒，精准地破解了当前D2D/D2W细间距互连技术中最棘手的“颗粒物-良率”困局。它将直接铜键合的稳健性和金属有机框架（MOF）气相沉积的卓越填充能力完美结合，不仅展示了在5µm间距下实现高密度互连的巨大潜力，更为硅-玻璃集成、下一代HBM等前沿领域开辟了新的技术路径。

在AI算力需求永无止境的推动下，异构集成的复杂度和集成密度将持续攀升。可以预见，像IHB这样能够从根本上解决核心制造瓶颈、提升良率并降低成本的颠覆性技术，将成为决定下一代AI芯片竞争格局的关键。尽管仍处于研发和优化阶段，但IHB无疑为“超越摩尔”时代的先进封装技术版图，描绘了一幅极具想象力的未来蓝图。
