ECOC 2025技术亮点: ETRI 250ns光交换实现Tbps级芯片间（C2C）互联的动态带宽共享

在ECOC 2025会议上，来自韩国电子通信研究院（ETRI）与韩国电信（KT）的研究团队，报道了一套适用于异构计算系统的动态光交换方案。该方案以超高速集成光开关、光接口版CXL协议为核心，成功实现Tbps级芯片间（C2C）互联的动态带宽共享，为解决AI与高性能计算（HPC）的算力瓶颈提供了关键技术支撑。

一、AI与HPC的算力困境：芯片互联成“隐形枷锁”

当前，人工智能（AI）与高性能计算（HPC）的发展正迎来算力爆发期——以大语言模型（LLM）为代表的应用，已实现Exaflop（百亿亿次）级算力突破，可执行复杂的气候模拟、分子动力学计算与AI训练任务。但矛盾的是，CPU、加速器、内存等核心计算资源的性能增长，却受限于生产良率、功耗控制与能量密度瓶颈，增速远跟不上算力需求。

为突破这一限制，行业逐渐转向异构计算系统：不再依赖传统“CPU-GPU”组合，而是用更多专用加速器（如AI训练芯片）搭配CPU，分别承担计算密集型与数据收集、任务调度工作。但新的问题随之出现——异构系统中，分布式节点间的数据传输效率成为关键瓶颈。

以LLM训练为例，其需数十个加速器协同工作，CPU收集管理的数据集规模已达数PB级（1PB=1024TB），且仍在持续增长。传统芯片互联方式无法满足这种大规模、高频次的数据传输需求，要么延迟过高，要么带宽不足，直接拖慢整个计算流程。

二、数据交互的两种路径：为何“直接访问”完胜“中转传输”

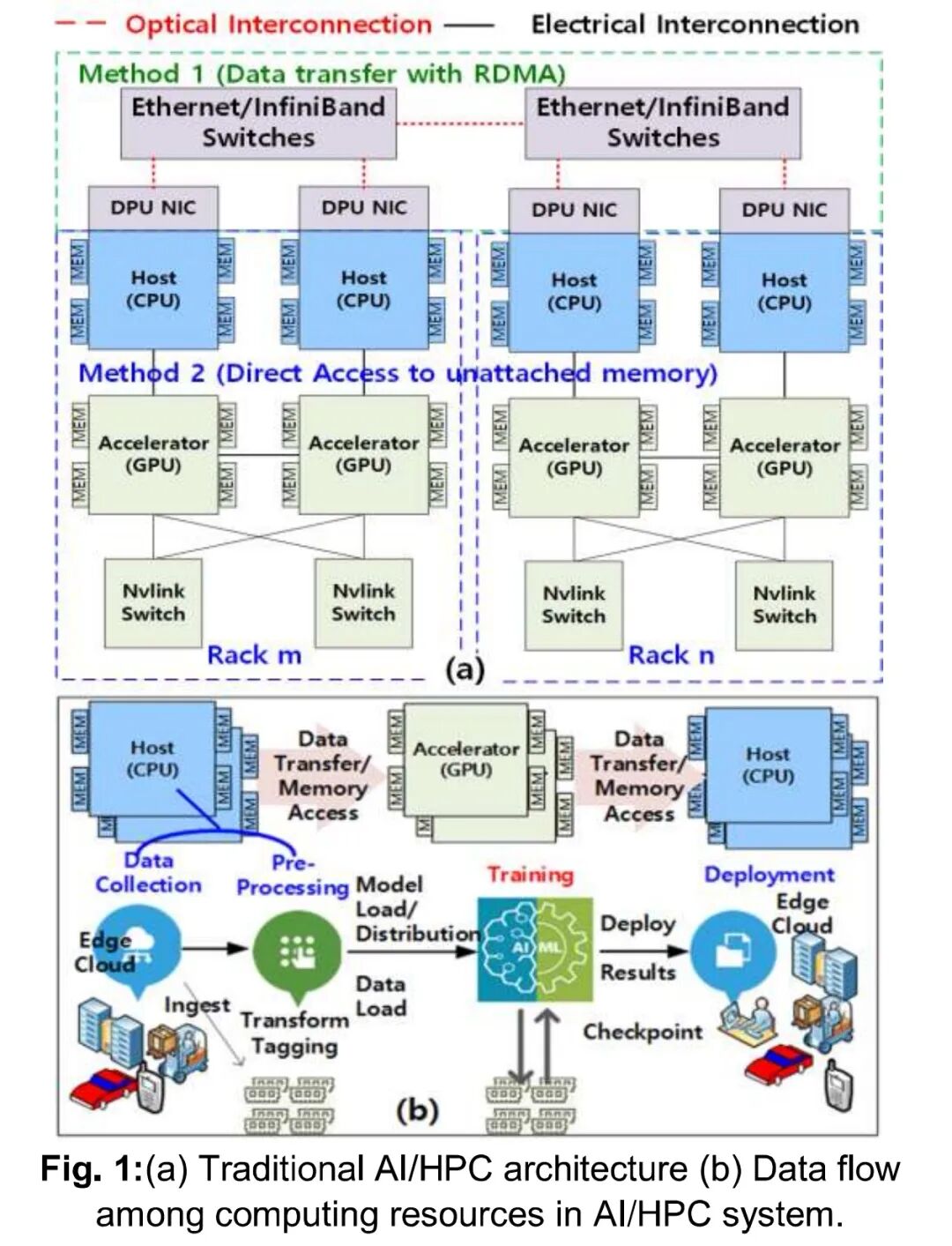

在异构计算系统中，共享远程数据或使用未直接连接的“分离内存”，主要存在两种技术路径，二者的效率差异直接决定了系统性能：

1. 中转传输方式（DTM）：像“多站快递”一样低效

这种方式基于远程直接内存访问（RDMA）技术，依赖以太网或InfiniBand接口实现设备间数据传输，虽能支持机架间光通信，但存在致命缺陷：数据从本地内存传输到远程内存时，需经过反复的拷贝、缓冲操作，且必须依赖内核软件调度，调度过程不仅耗时，还会产生额外的资源消耗，难以适配AI/HPC的低延迟需求。

2. 直接访问方式（DAM）：芯片间的“直达高速”

与DTM不同，DAM实现了芯片间（C2C）的直接互联——加速器或主机可跳过中转环节，直接通过内存地址访问远程设备的附属内存或内存池，无需任何数据拷贝操作。而这一方式的普及，离不开Compute Express Link（CXL）3.0协议的支撑：作为开放工业标准，CXL 3.0能建立主机处理器、加速器与外设间的高性能连接，为“直接访问”提供了标准化的“通信语言”。

但传统CXL协议存在局限：其物理层的电Flex-Bus仅支持板级连接（如同一主板上的芯片），无法实现机架级以上的大规模互联。为此，研究团队进一步开发了“光联网CXL（OCXL）接口”——通过增强链路层，将CXL协议适配到光接口上，相当于把“板级小路”升级为“机架级高速光链路”，为异构系统的规模扩展奠定基础。

三、光联网异构系统架构：三大接口的延迟对决

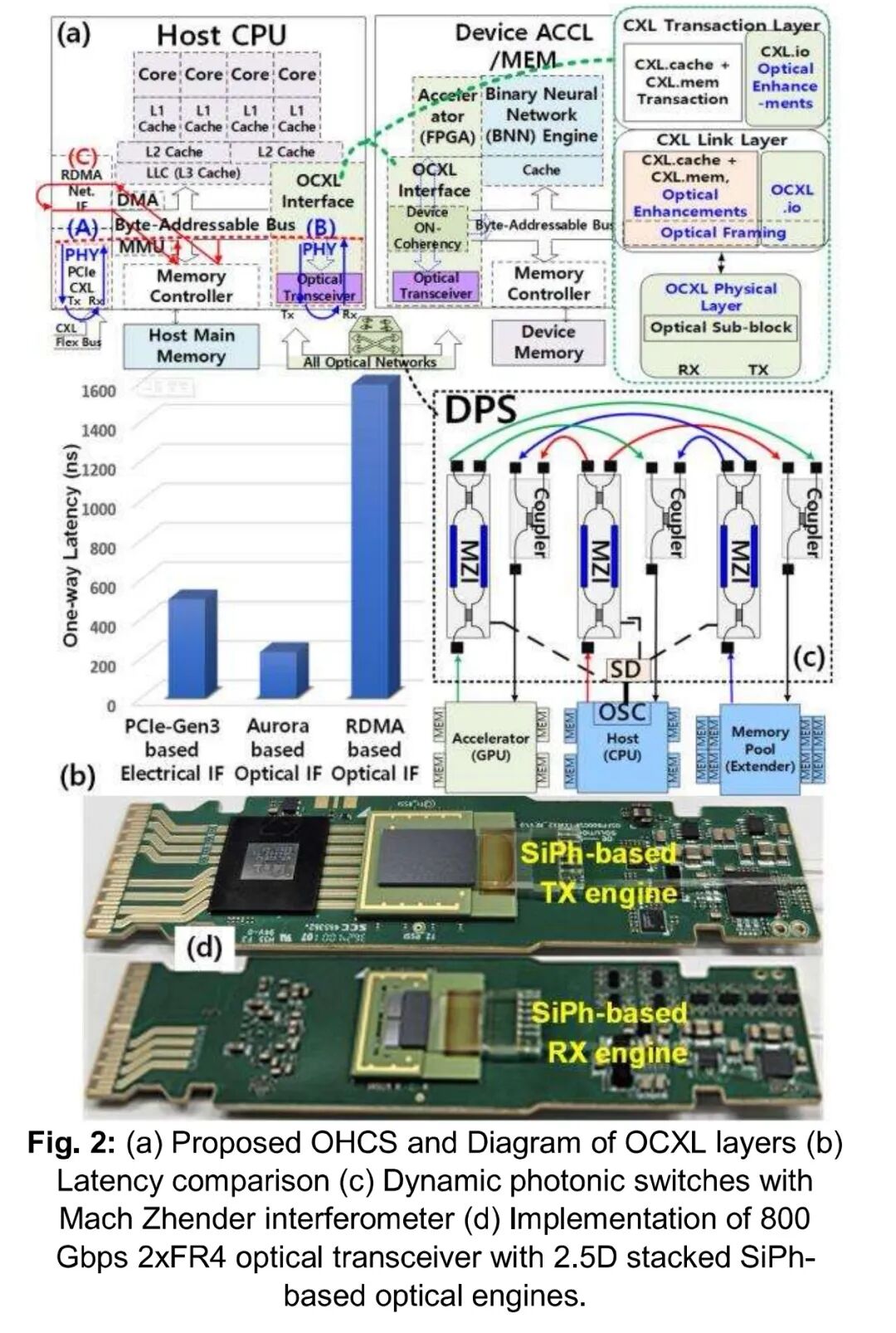

为验证OCXL接口与相关技术的性能，研究团队搭建了专属实验测试平台，平台核心包含互联的主机CPU与分离加速器，可通过三种不同接口连接计算资源，且所有接口的硬件参数保持一致：总线宽度128位、通道数4个、总线时钟250MHz，确保延迟对比的公平性。这三种接口分别是：

- CXL的电PCIe物理层（PHY）：传统电接口，代表现有主流互联方案；

- OCXL的光PHY：基于光通信的CXL扩展接口，是本次研究的核心创新点之一；

- 带RDMA的光以太网：基于AMD UltraScale+器件，支持10Gbps/25Gbps光模式，代表传统光中转方案。

团队以1KB内存数据为测试对象，在无软件干预的环回场景下测试延迟，结果差异显著：

- 启用OCXL接口后，相比同速率（10Gbps/通道）的PCIe Gen3电接口，延迟直接降低约50%——核心原因是OCXL无需多余的数据缓冲环节，光信号传输可“直达目标”；

- 带RDMA的光以太网表现最差：由于收发两端均需通过DMA（直接内存访问）执行内存拷贝，且存在以太网帧缓冲，其延迟是PCIe Gen3的3倍以上，再次印证了“中转传输”的低效性。

四、核心黑科技：250ns动态光子开关（DPS）的“算力交通枢纽”设计

光有“高速链路”还不够，异构系统中多芯片共享带宽的需求，还需要一个“智能交通枢纽”来调度——这就是研究团队开发的动态光子开关（DPS），其核心是基于（Pb,La）(Zr,Ti)O3（PLZT）材料的马赫-曾德尔干涉仪（MZI），专门用于实现光交换（OCS），并与OCXL接口无缝协同。

(PLZT是一种类似于铌酸锂的电光材料，具备调制速度高的优势，调制效率也比铌酸锂更强。基于PLZT的高速光开关最早是由日本九州大学研发，早在2007年成立了一家叫做EpiPhotonics的公司进行成果转化，官网上4×4光开关能够实现10ns的切换速度，但插损稍大达到了8.5dB。)

1. DPS的硬件组成：百纳秒级响应的“光信号调度器”

DPS的结构设计精准匹配多计算资源的互联需求，主要包含三部分：

- 3个1×2 MZI开关模块：负责光信号的路径切换，单个模块的切换时间（t3）可控制在20ns以内，为高速调度奠定基础；

- 3个2×1耦合器：用于整合光信号路径，确保多设备间的双向互联；

- 开关驱动器（SD）：为每个MZI模块提供优化的高速电压，保障切换动作的同步与稳定。

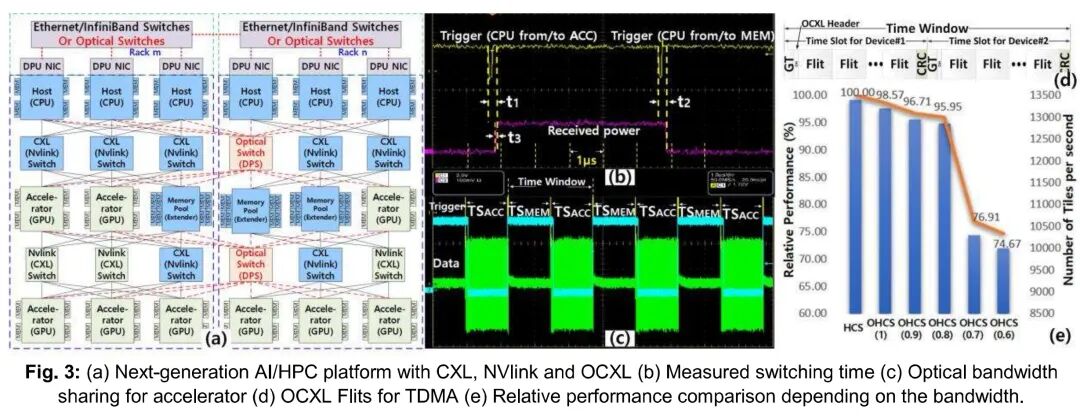

通过这一设计，DPS的整体切换时间（t1与t2）可达到约250ns。

2. 带宽共享机制：让Tbps带宽“按需分配”

为解决多芯片争抢带宽的问题，团队还设计了一套基于时分多址（TDMA）的动态带宽共享策略，核心引入四个关键组件：

- 时间窗口（TW）：划定带宽分配的整体周期；

- 时隙（TS）：将TW分割为多个小时间段，每个TS内仅允许指定设备传输数据；

- 保护时间（GT）：与DPS的切换时间匹配，避免不同设备的数据传输重叠；

- OCXL Flit成帧器：每个计算资源（如CPU、加速器）配备该组件，可根据“授权TS”向目标设备发送OCXL格式的数据帧（Flit）。

TS的大小设计兼顾效率与兼容性：一方面需考虑DPS的切换时间（GT），另一方面需匹配所需带宽对应的最大Flit数量，同时确保能传输多页（4KB）数据——这一设计既避免了频繁切换带来的开销，又能充分利用带宽。

此外，DPS由具备光开关控制器（OSC）的设备（如测试平台中的主机CPU）统一控制：OSC通过在SD中分支触发信号，实现对3个MZI模块的同步调度，确保多设备间的带宽分配精准无误。在测试中，主机CPU可通过一个端口，以总带宽的50%分别连接加速器与内存池，实现双向数据传输的高效并行。

五、性能验证：共享20%带宽，性能仅降5%

为检验整套方案的实际效果，研究团队在测试平台中集成了基于神经网络的异构计算系统（HCS）模拟器，通过DPS与OCXL接口连接分离加速器，以“每秒处理图像分块数量”为指标，对比传统HCS与光联网异构计算系统（OHCS）的性能差异。

测试结果显示：

- 以内置神经网络的传统HCS性能为100%基准，当OHCS与其他资源共享带宽时，即使共享比例达到20%，系统性能的下降幅度仍小于5%（对应OHCS（0.8）测试组）——这意味着在多芯片协同场景下，带宽分配的灵活性几乎不影响核心计算效率；

- 从整体架构对比来看，基于OCXL与DPS的“光直接访问方式（光DAM）”，相比传统“光中转传输方式（光DTM）”，性能差距超过6倍，充分验证了“直接互联+光交换”架构的优越性；

- 未来扩展性方面，团队已开发出800Gbps 2×FR-4光收发器，采用2.5D堆叠硅光子（SiPh）基光引擎，可进一步扩展OCXL接口的通道数与带宽；同时，OCXL接口已支持CXL.cache与CXL.mem协议，目前正推进25Gbps、100Gbps通道的扩展，为未来“数十Tbps级”芯片互联铺路。

六、结语：异构计算的“光互联时代”加速到来

随着AI/HPC的数据集持续向PB级迈进，芯片间互联的带宽需求将突破数十Tbps，传统电互联与中转传输方式已难以为继。此次ETRI与KT团队开发的动态光子交换方案，通过“OCXL接口+DPS光子开关”的组合，既解决了“互联规模”问题（从板级扩展到机架级），又攻克了“带宽效率”难题（动态共享、低延迟），为异构计算系统的性能跃升提供了关键技术路径。

这一方案的价值不仅在于当前的Tbps级互联实现，更在于为未来更高算力需求的场景奠定基础——当LLM训练需要数百个加速器协同，当HPC需处理EB级数据时，这种基于光通信/光交换的芯片互联架构，或许将成为算力释放的“核心动脉”。
