不是，哥！这是铷原子钟吗？（AR36CPT）

如果说在模拟电路里面运放是基石，那我觉得在数字电路里面的时钟就跳动的心脏，然后合理外推，时钟就是心脏（我这学是不是白上了？）

今天介绍一个有趣的小玩意儿，是一个外国公司：

应该有知道的朋友

应该有知道的朋友

我小张写肯定是有点子特点的：

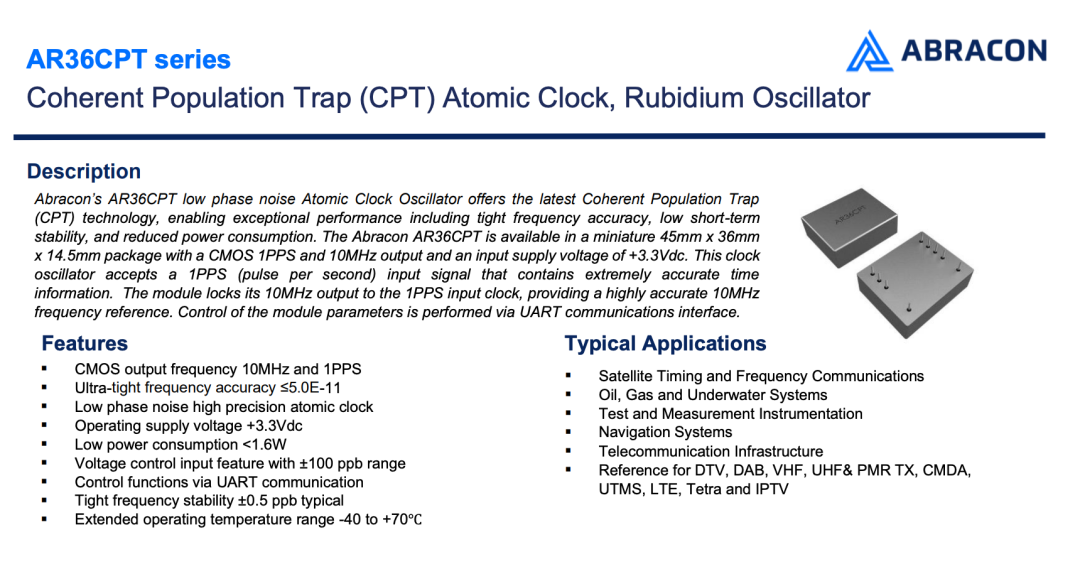

是铷原子钟

是铷原子钟

等等！看看里面啥样的！

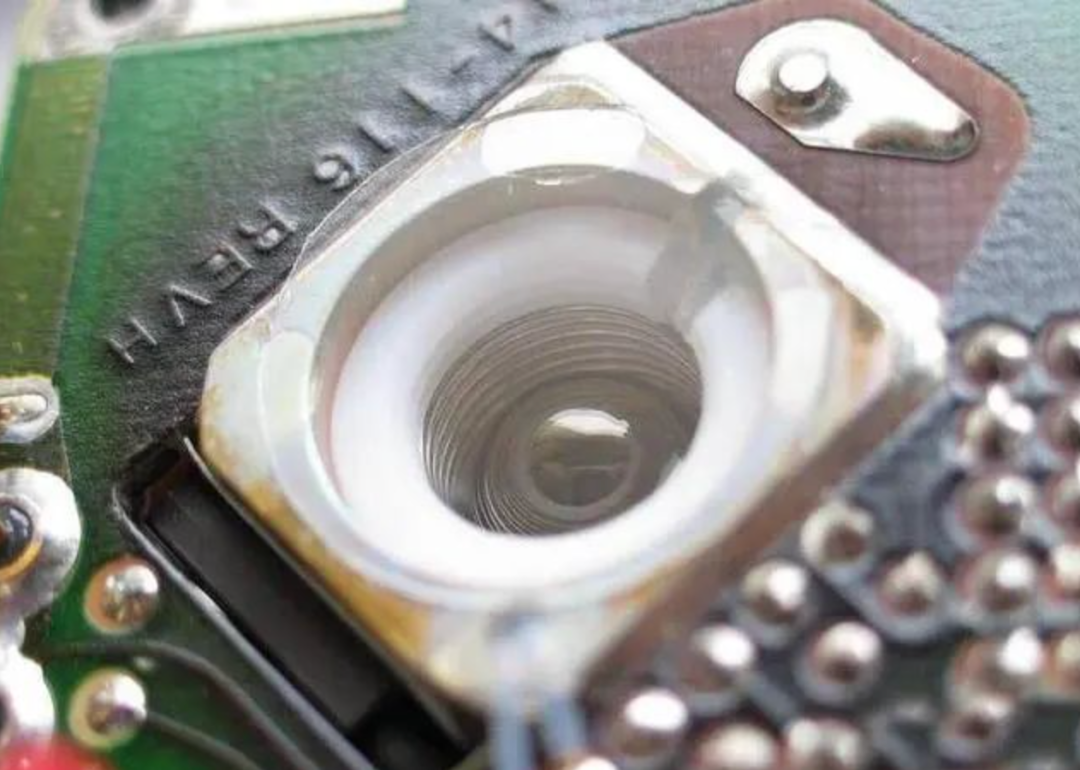

铷泡，玻璃泡内封装着微量的金属铷元素

铷泡，玻璃泡内封装着微量的金属铷元素

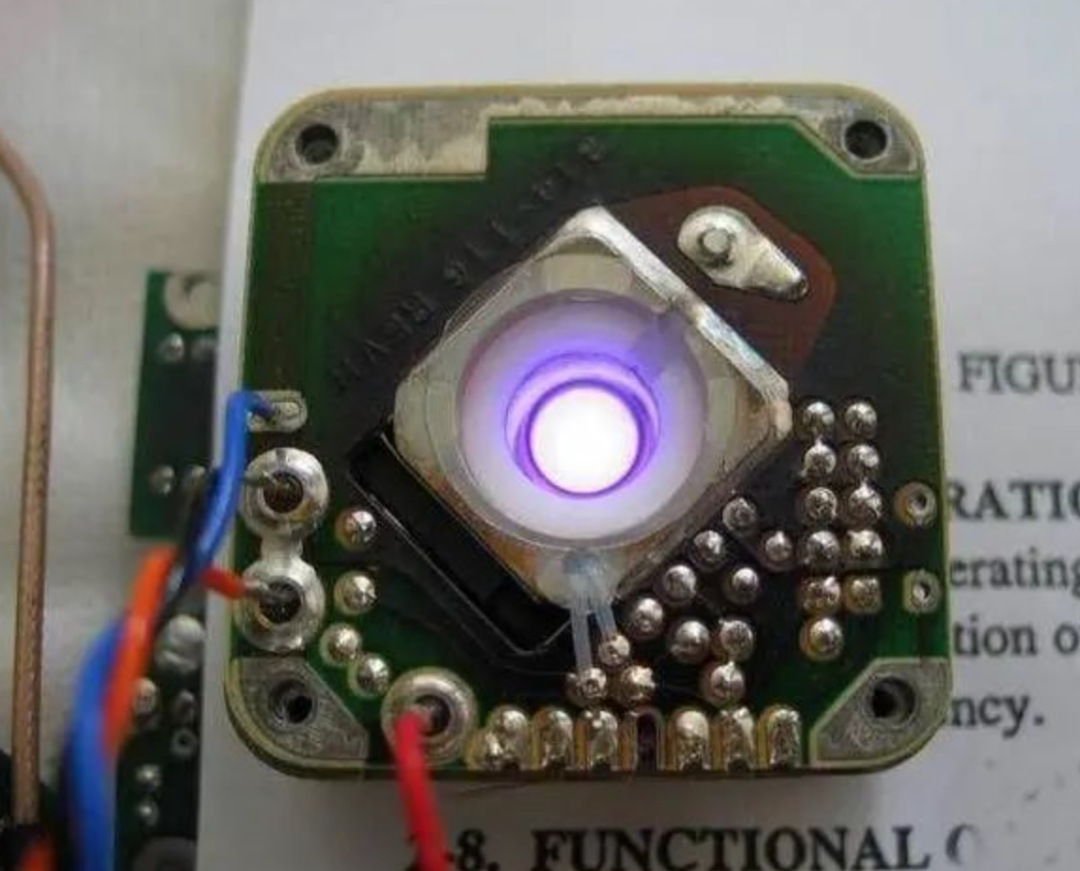

美丽的原子光，工作状态是模块通过高频电场加热金属铷，使之等离子化发出美丽的紫色光芒。

美丽的原子光，工作状态是模块通过高频电场加热金属铷，使之等离子化发出美丽的紫色光芒。

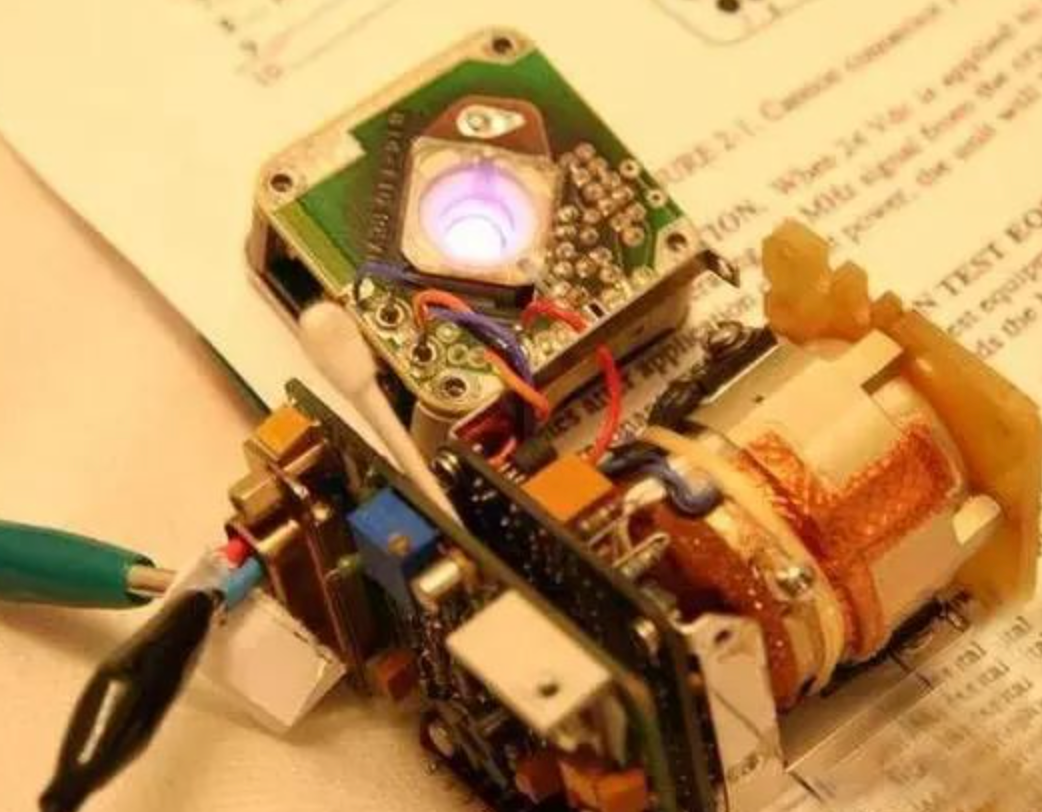

好看的呀！

好看的呀！

“原子钟级”不是一个严格的国际标准术语，更像工程圈的等级形容；它通常指：

这类频率/时间基准的“根”来自原子能级跃迁的固有频率（最常见是铷 Rb、铯 Cs），因而在长期准确度、长期稳定度、老化这些维度上，明显高于石英类基准（TCXO/OCXO）。

可以把它理解成“频率基准的最高一档之一”。

用一个“等级梯队”直观理解

（从常见到高阶）

XO（普通晶振）：便宜、漂得也快，温漂/老化一般。

TCXO（温补晶振）：把温漂压下去一些，适合一般通信/消费级设备。

OCXO（恒温晶振）：通过恒温箱把短稳和温漂做得很漂亮，但长期准确度/长期漂移仍受石英老化影响。

Rubidium/CS 原子钟（含 CPT 铷钟模块）：长期准确度/长期稳定度/老化通常显著更强，用于基站、授时、测试计量、精密同步系统。

“原子钟级”具体在说哪些指标更强？

在系统设计里最能感受到的是：

初始精度更高，出厂就很准，不需要自己花很大力气校准。

长期稳定度更好，例如以天/月为尺度的漂移更小。

老化更低，石英会“慢慢变”，原子基准更“靠物理常数站住”。

放回这个主角：AR36CPT 语境

像这种 CPT 铷原子钟振荡器，“原子钟级”基本就是在强调：它不是普通石英 10MHz，而是用铷原子物理特性做基准的 10MHz 参考源，还能用 1PPS 做驯服/锁定，把时间准确度进一步映射到频率。

看看主角

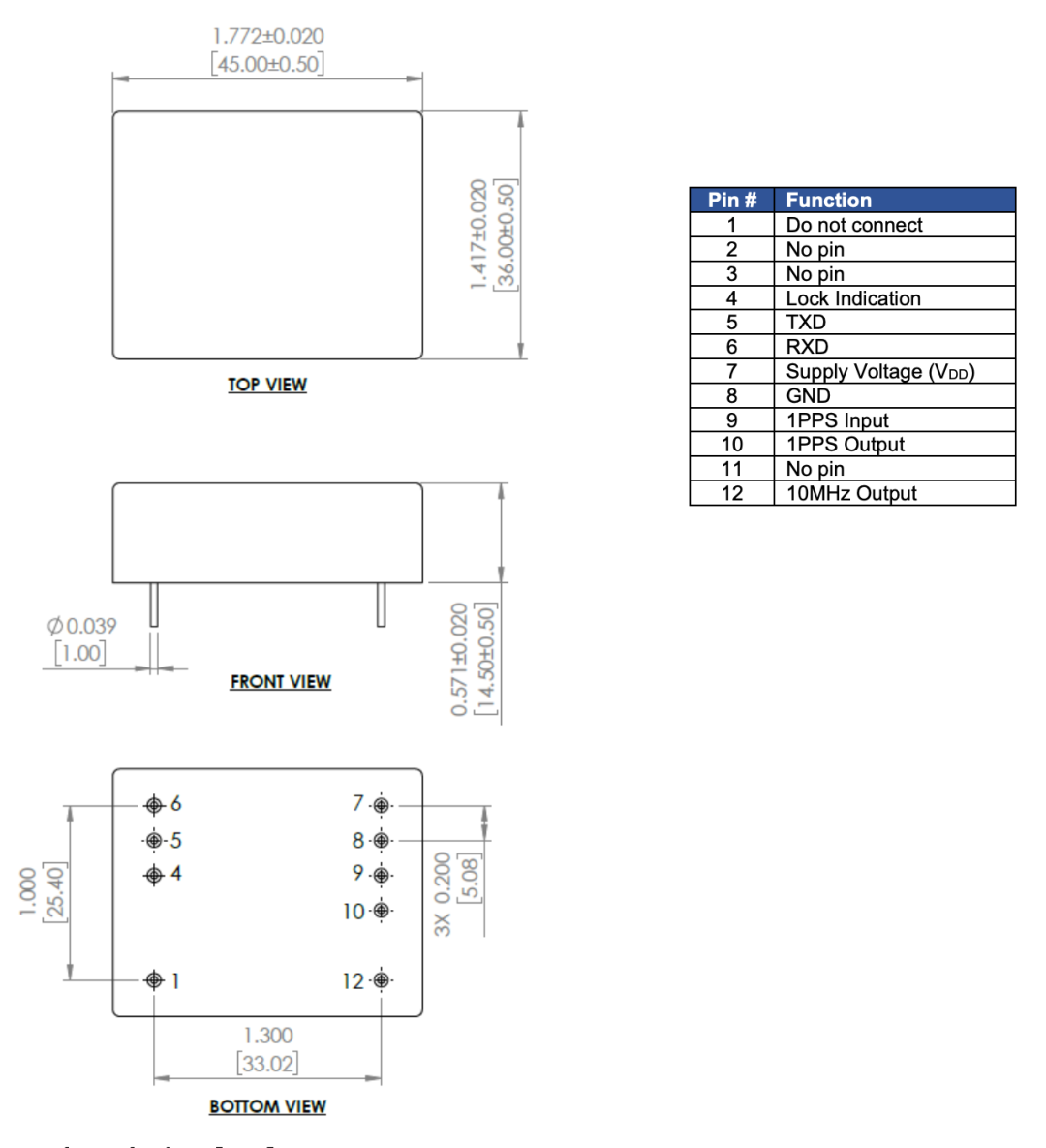

其实这个东西没有什么具体的设计给你，就是一些参数，然后可以输出时钟，串口配置。

有点不高兴

有点不高兴

这是 Abracon AR36CPT 系列 CPT（Coherent Population Trap）铷原子钟/原子钟振荡器 的简要规格页（初版，2025-03-20 发布）。

它的核心定位可以一句话概括：用 CPT 铷原子钟提供一个非常高精度、低相噪的 10MHz 频率基准，并可用 1PPS 进行驯服/锁定，也能用 UART 做配置与状态管理。

这个模块到底能做什么？

输出：

10 MHz CMOS（Pin 12）

1PPS CMOS（Pin 10）

输入：

1PPS 输入（Pin 9）

文档写得很清楚：模块可以把自身的 10MHz 输出锁到外部极高精度的 1PPS 上，从而把“时间准确度”转成“频率准确度”。这在卫星授时、通信基站、测试计量等场景非常常见。

电气与时序关键参数

10MHz 输出（Pin 12）

频率：10 MHz

逻辑：CMOS

负载：15 pF

上/下电平：VOH 2.4 V，VOL 0.4 V

上升/下降时间：典型 6 ns（10%~90%）

占空比：45%~55%这些说明它是“数字 CMOS 方波参考”，不是正弦 RF 参考。若后级要喂 PLL/时钟芯片，一般没问题；若要做超低抖动模拟正弦基准，可能需要整形/缓冲/滤波链路。

1PPS 输入/输出

频率：1 Hz

脉宽：1 ms

同步指标：Input Sync ±50 ns（文档列在 1PPS Input 处）这表示它对外部 1PPS 的“对齐能力/锁定误差量级”在几十 ns 这个尺度。

精度、稳定度、老化、相噪

这部分是它的价值核心。

出厂初始频率容差

±5.0E-11 @ 25°C：这已经是“原子钟级”的出厂精度表达。

温度范围与频稳

工作温度：-40 ~ +70°C

频率稳定度（表格给的范围表达）： 典型 ±5E-10，最大到 ±1E-9 量级（-40~+70°C）

料号命名中还写了： A: ±1 ppb over -40°C~+70°C（1 ppb = 1E-9）这和上面的表述一致。

Allan Deviation（短稳能力）

文档给了几个典型点：

2.0E-10 @ τ=1s

7.0E-11 @ τ=10s

2.0E-11 @ τ=100s

7.0E-11 @ τ=1000s这说明它在 1~100 秒这个区间的短期稳定性非常强，适合做“短稳+低相噪”的系统参考。

老化（Aging）

典型 4.1E-12 / day

最大 5.0E-12 / day（25°C，30 天后）这个老化水平对长期频率漂移控制很有帮助。

新知识：阿伦方差

Allan 指标一般指 Allan deviation（阿伦偏差，ADEV），是评价频率源/时钟稳定度最常用的指标之一，特别适合看“不同平均时间 τ 下的稳定性”，比单纯用“ppm/ppb”更能反映真实的短稳/中稳/长稳行为。

它在测什么？

把振荡器的瞬时频率偏差写成分数形式：

把时间切成长度为 的小段，对每段求平均：

Allan 方差定义为相邻两段平均频偏之差的平方的均值：

Allan 偏差就是开方：

直观含义：“当我用长度为 的时间去平均/观察这个频率源时，它的相对频率稳定度有多好？”

怎么读 Allan 曲线？

通常是 对 的对数坐标曲线。

小 ：看短期稳定度（秒级、十秒级）

中 ：看中期稳定度

大 ：看长期漂移/老化/环境影响

曲线常见形状：先下降 → 到谷底 → 再上升

下降段：平均时间变长，随机噪声被平均掉

上升段：漂移、温漂、老化开始主导

不同噪声在 Allan 图上的“斜率指纹”

在 log-log 图上，不同噪声对应典型斜率：

白相位噪声（White PM）：

闪烁相位噪声（Flicker PM）： 附近（更平）

白频率噪声（White FM）：

闪烁频率噪声（Flicker FM）：（平台）

随机游走频率（Random Walk FM）：

看到哪一段像哪种斜率，就能判断谁在主导。

为什么工程上爱用它？

因为它能一张图回答这些“关键问题”：

这个时钟最稳的平均时间是多少？直接看 “Allan 谷底”在哪个 。

我的系统该用多长的平均/锁相时间常数？做 PLL/GPSDO/1PPS 驯服时，这个非常重要。

短稳 vs 长稳取舍怎么评估？OCXO 往往短稳很好、长稳受老化影响；铷钟/原子钟长稳更强。

和相噪有什么关系？

相噪 主要是频域描述

Allan 是时域描述

两者可以互相换算（要做积分和噪声模型假设），工程上常见用法是：用相噪估算抖动/近端性能；用 Allan 看秒-小时-天尺度稳定度

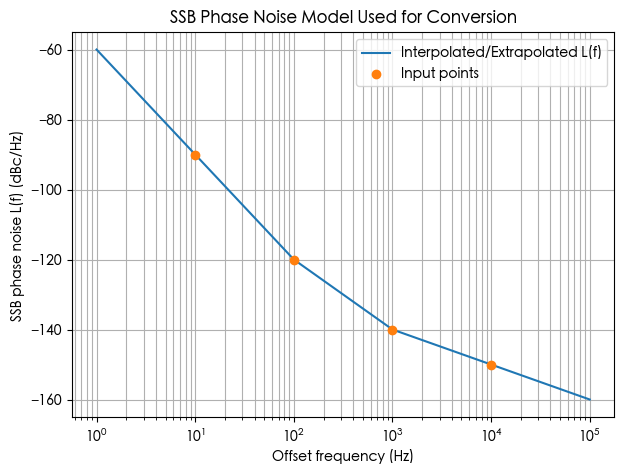

用这些 L(f) 点插值/外推出来的相噪模型

用这些 L(f) 点插值/外推出来的相噪模型

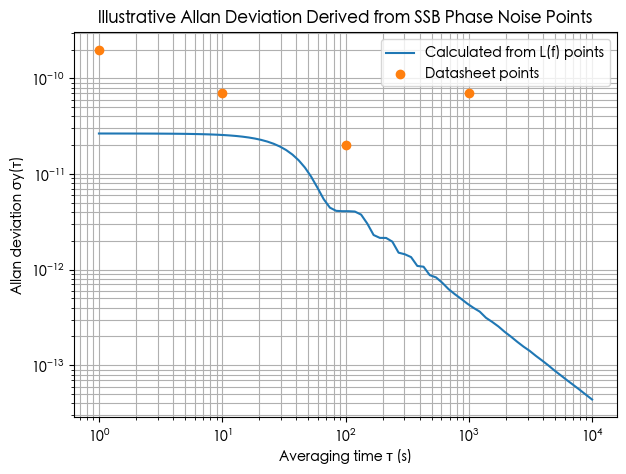

依据该模型推算出来的Allan deviation 曲线，并叠加了 datasheet Allan 点做对照。

依据该模型推算出来的Allan deviation 曲线，并叠加了 datasheet Allan 点做对照。

放回 AR36CPT 这类铷钟的理解

之前看到的那类数据（举例）：

意思就是：

“我用 1 秒/10 秒/100 秒 去平均观察它的频率，它的相对频率稳定度大概到什么数量级。”

供电与功耗（别忽略这点）

供电：3.2~3.4 V，典型 3.3 V

预热功耗 5.2 W

稳态功耗 1.6 W

预热时间 5 分钟也就是说：你必须把它当一个“需要热稳定的精密模块”来供电与散热规划，尤其是预热阶段电源能力与热设计要留裕量。

锁定指示（Pin 4）

VOH：Alarm

VOL：Normal Operation也就是：高电平代表告警，低电平代表正常锁定/正常工作（按表格字面理解）。你做系统状态机时可以直接用这个引脚做“硬件级健康指示”。

后记

“原子钟级” = 以原子跃迁为基准的高端频率/时间参考，强调长期准确度、长期稳定度和低老化，整体档位高于 TCXO/OCXO。

Allan 指标 = 用不同平均时间 观察时钟的相对频率稳定度； 看短稳、中稳、长稳以及谁在主导噪声与漂移。
