SANDISK：NVMe SSD管理新标准：I3C总线技术

阅读收获

• 深入理解I3C相比传统I2C在带宽、寻址机制和中断处理方面的核心技术优势，掌握其解决大规模SSD集群管理痛点的底层逻辑。
• 清晰认识NVMe MI over I3C的协议栈架构，包括MCTP和SPDM在其中的角色，理解现代存储管理从单一监控向安全可控演进的趋势。
• 获得评估技术转型可行性的分析框架，识别混合组网下的兼容性风险和互操作性挑战，为实际项目决策提供参考依据。

全文概览

在大规模数据中心和AI基础设施中，NVMe SSD的部署密度持续攀升，传统的I2C/SMBus总线正面临严峻的带宽瓶颈。当服务器需要同时管理数百块硬盘的实时监控、固件升级和故障诊断时，1Mbps的传输速率已难以支撑现代运维需求。

I3C（Improved Inter Integrated Circuit）作为下一代总线标准，将带宽提升至12.5Mbps，同时引入动态寻址和带内中断等关键特性，彻底解决了传统I2C在地址冲突、布线复杂性和实时响应方面的固有缺陷。NVMe MI over I3C已成为行业标准，为超大规模数据中心提供了高效、安全的带外管理通路。

本文将系统解析I3C的技术架构、通信原理及其在NVMe SSD管理中的落地实践，帮助技术从业者理解这一正在重塑存储管理范式的关键转型。

👉 划线高亮 观点批注

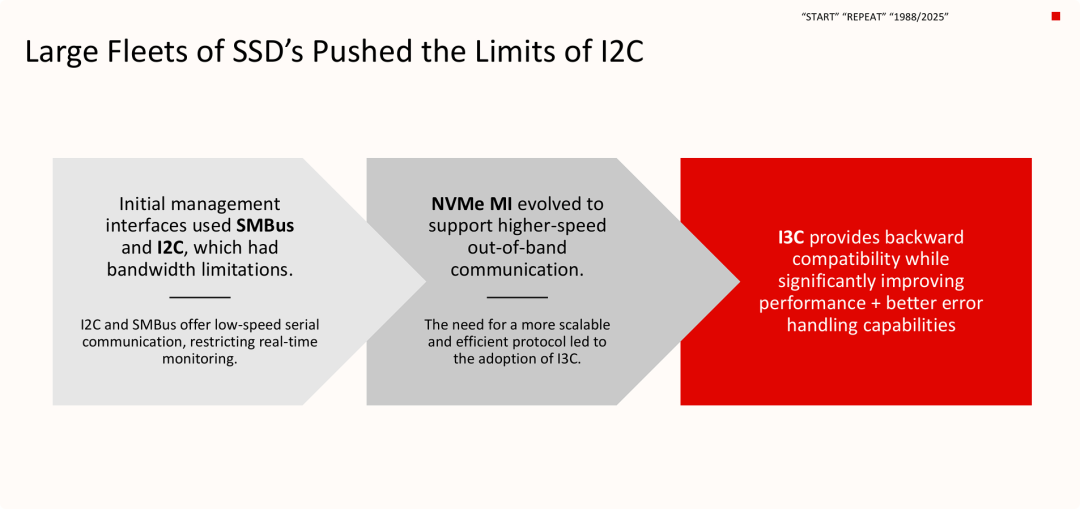

大规模SSD集群对I2C接口带来了极限挑战

大规模SSD集群对I2C接口带来了极限挑战

图片的核心主旨是阐述存储设备带外管理总线从I2C向I3C的技术转型及其必要性。

1. 痛点： 随着SSD部署规模的扩大，传统的低速 I2C/SMBus 总线带宽不足，无法满足大规模集群实时监控和遥测数据回传的需求。
2. 驱动力： NVMe MI 规范的发展要求底层传输协议必须具备更高的效率和可扩展性，以支持现代带外管理。
3. 解决方案： I3C (Improved Inter Integrated Circuit)被确立为下一代标准。它的核心价值在于：
   • 高性能： 解决了带宽瓶颈。
   • 兼容性： 向后兼容I2C，便于平滑过渡。
   • 可靠性： 增强了错误处理机制，这对企业级存储至关重要。

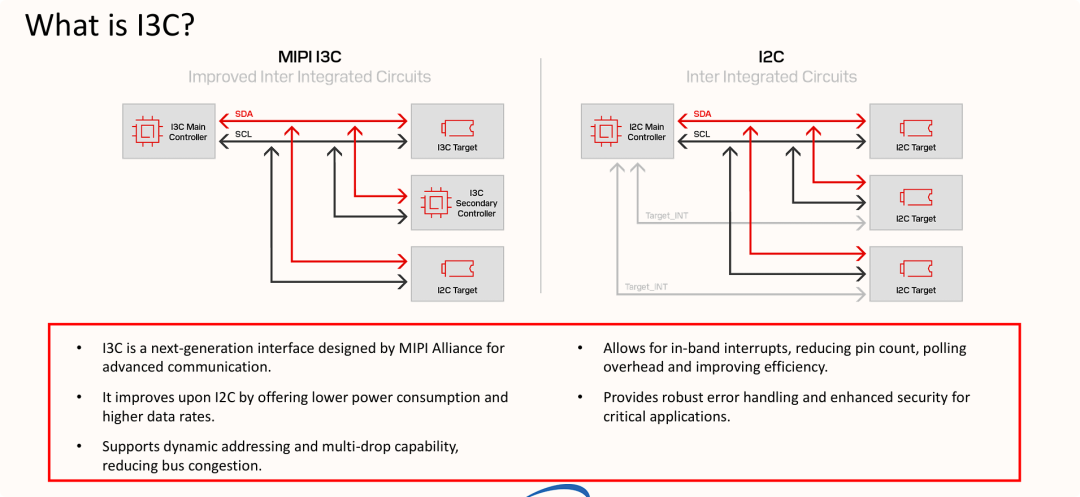

I3C概念与架构

I3C概念与架构

图片的核心目的是从架构和特性层面定义 I3C 的优势，特别是在对比传统 I2C 时体现出的“简化与增强”。

1. 硬件简化（关键差异）： I3C 最大的视觉差异在于消除了旁路中断线（Sideband Interrupts）。通过 IBI（带内中断） 技术，仅用两根线（SDA-串行数据线/SCL-串行时钟线）就实现了数据传输和设备主动中断，极大地节省了物理引脚和PCB空间。
2. 向后兼容性： I3C 总线可以直接混合连接旧的 I2C 设备和新的 I3C 设备，甚至支持辅助控制器，架构更加灵活。
3. 智能化管理： 引入了动态寻址（解决固定地址冲突）和高级错误处理，使其从一个简单的外设接口升级为适合企业级存储（如NVMe SSD）管理的高可靠性总线。

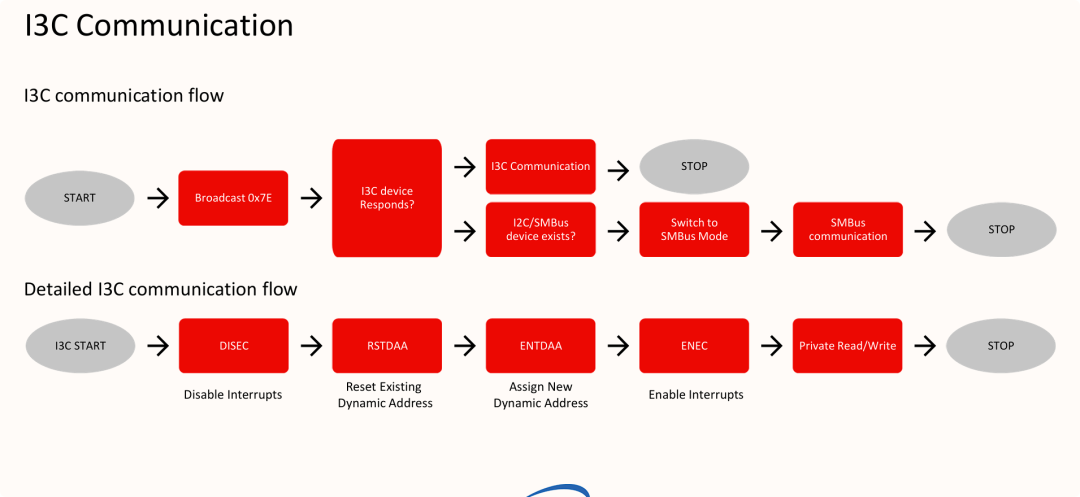

I3C 通信原理、流程

I3C 通信原理、流程

图片的核心主旨是阐述 I3C 协议独特的初始化机制，强调了它与传统 I2C 的根本区别——动态地址分配 (DAA)。

1. 广播入口 (0x7E)： I3C 使用保留地址 0x7E 作为广播信标，既能唤醒 I3C 设备，又能巧妙地与 I2C 设备共存（因为 I2C 设备不响应此地址）。
2. 动态寻址流程 (The DAA Ritual)： 图片下半部分清晰地定义了 I3C 总线工作的标准“起手式”：
   • 清场 (DISEC/RSTDAA)： 屏蔽干扰，清除旧状态。
   • 赋权 (ENTDAA)： 动态分配地址（这是 I3C 支持热插拔和避免地址冲突的关键）。
   • 激活 (ENEC)： 开启高级功能（中断）。
3. 规范化管理： 通过这一系列标准化的 CCC 命令，I3C 确保了总线在进行任何实质性数据传输（Private Read/Write）之前，网络状态是已知、受控且无冲突的。

一句话技术摘要： I3C 通信依赖于 0x7E 广播来启动，并必须执行包含 DISEC（禁中断）、RSTDAA（重置地址）、ENTDAA（分配地址）和 ENEC（启中断） 在内的标准初始化序列，以实现动态地址分配并确保总线就绪。

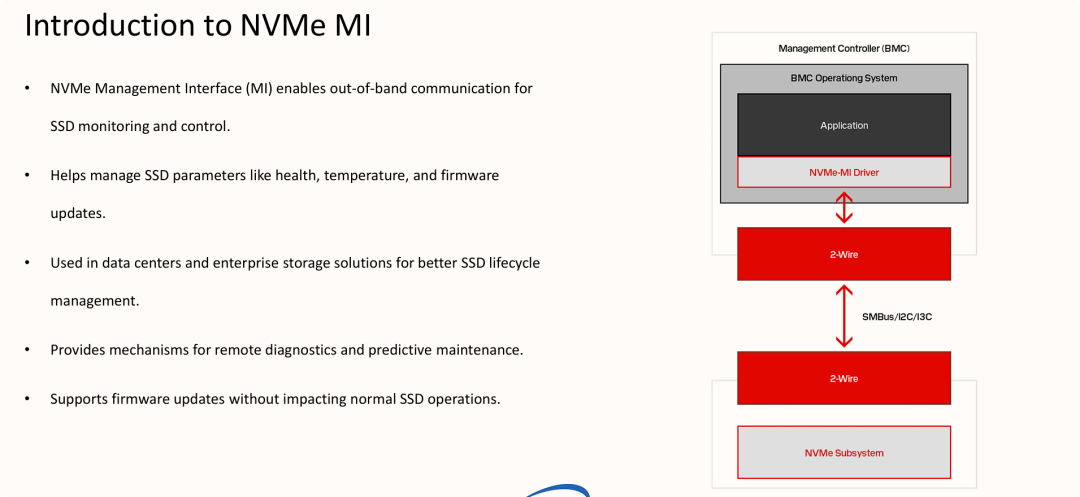

NVMe MI 工作原理

NVMe MI 工作原理

图片的核心主旨是确立 NVMe MI 作为 SSD 带外管理标准接口的地位，并展示其通过 SMBus/I2C/I3C 物理层与 BMC 进行通信的架构。

1. 带外管理 (OOB) 的重要性： NVMe MI 允许管理员绕过服务器主 CPU 和操作系统，直接通过 BMC 监控硬盘。这在服务器死机或操作系统未启动时尤为关键。
2. 物理层灵活性： 架构图明确显示 NVMe MI 协议是可以承载在 I3C（以及传统的 SMBus/I2C）之上的。结合前文，使用 I3C 能够解决带宽限制，更好地支持 NVMe MI 丰富的数据传输需求（如固件镜像传输）。
3. 关键用例： 强调了在线固件升级和预测性维护，这是大规模数据中心运维的核心需求。

一句话技术摘要： NVMe MI 是一种标准化的管理接口，它利用 SMBus/I2C/I3C 等带外总线，连接 BMC 与 NVMe SSD，实现对硬盘健康状态的独立监控、远程诊断及无中断固件升级。

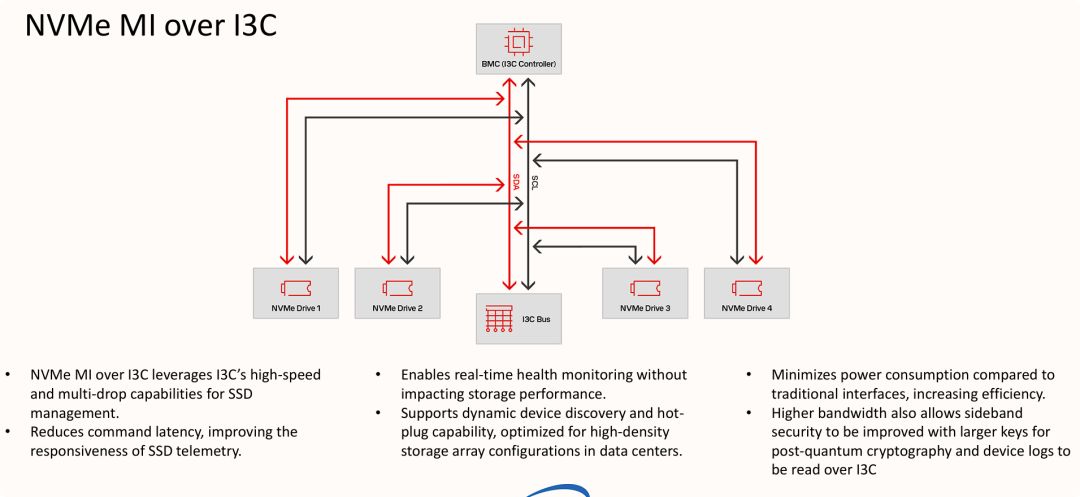

基于I3C的NVM的MI 原理

基于I3C的NVM的MI 原理

图片的核心观点是：将 NVMe MI 跑在 I3C 总线上（NVMe MI over I3C），是现代数据中心实现高效、安全、大规模 SSD 管理的最佳实践。

它不仅解决了连接问题，更通过带宽红利解锁了高级功能：

1. 运维效率提升： 支持高密度环境下的热插拔和自动发现，大大降低运维复杂度。
2. 安全与调试增强： 高带宽使得通过管理口传输“大文件”（如后量子加密密钥、完整的故障日志）成为可能，这是传统 I2C 无法做到的。
3. 极简架构： 用最少的线（2根）实现了上述所有功能，且功耗更低。

一句话技术摘要： NVMe MI over I3C 利用 I3C 的高带宽和动态寻址特性，在极简的物理连接下，实现了对高密度 NVMe SSD 集群的低延迟实时监控、热插拔支持以及面向未来的后量子安全密钥交换。

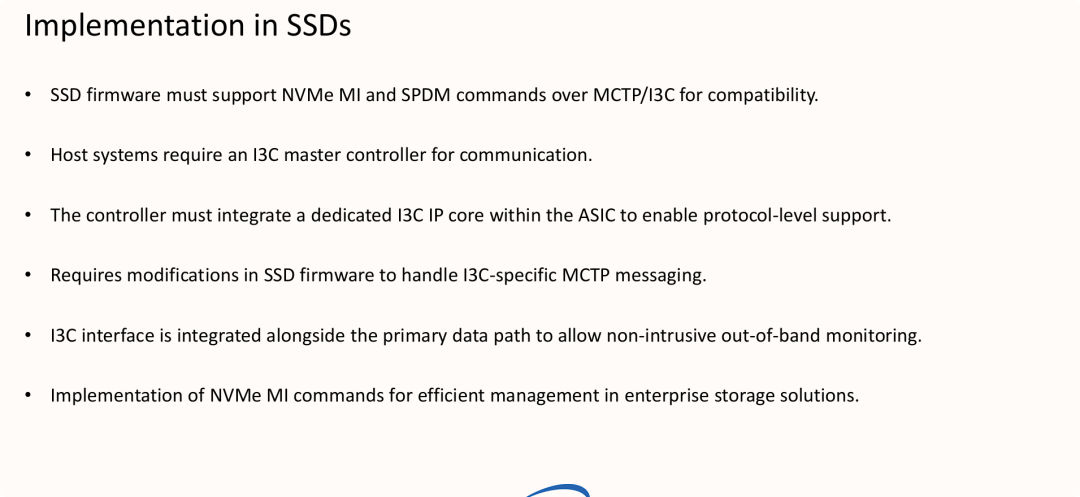

SSD（固态硬盘）中实现 I3C 支持所需的软硬件条件和架构要求

SSD（固态硬盘）中实现 I3C 支持所需的软硬件条件和架构要求

图片的核心主旨是指导 SSD 厂商如何在产品设计层面具体落地 I3C 技术。它强调了这是一个软硬件协同的工程。

关键信息点可以归纳为三个层面：

1. 硬件层面（ASIC）： 必须在 SSD 主控芯片中集成专用的 I3C IP Core，这是物理基础，不能由软件模拟替代。
2. 协议层面（Protocol Stack）： 构建了复杂的协议栈 NVMe MI + SPDM over MCTP over I3C。这表明现代 SSD 管理不仅关注状态（NVMe MI），还高度重视安全性（SPDM）。
3. 架构层面（OOB）： 明确了带外管理（Out-of-Band） 的物理隔离特性，确保管理流量与业务流量互不干扰（Non-intrusive），这是企业级存储的刚需。

一句话技术摘要： 要在 SSD 中落地 I3C，必须在主控芯片（ASIC）内集成专用 IP 核，并开发支持 MCTP/I3C 协议栈及 SPDM 安全功能的固件，从而构建独立于主数据通道的高效、安全的带外管理通路。

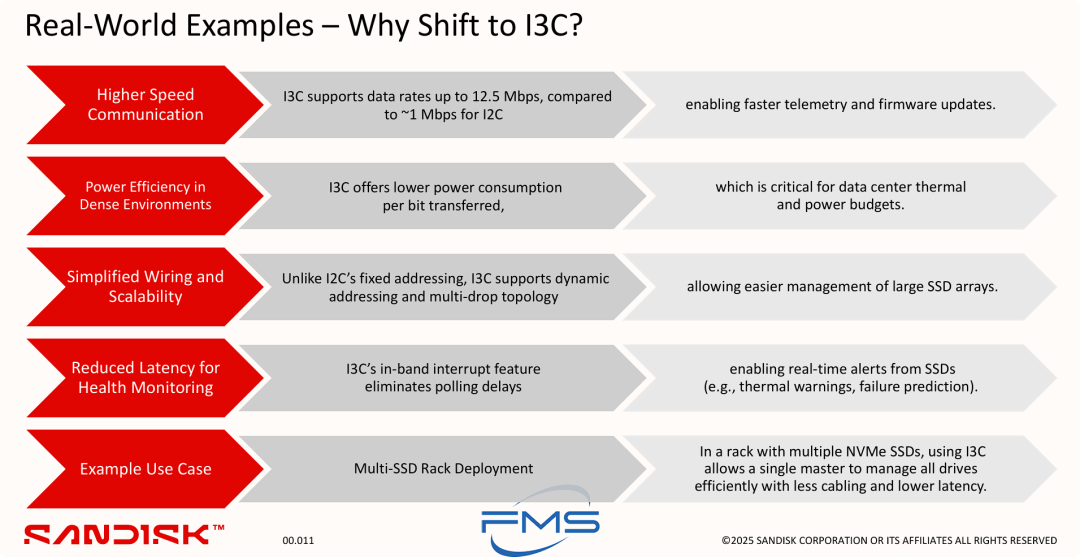

I3C 架构的优势

I3C 架构的优势

图片的核心主旨是从性能、能效、架构管理和实时性四个维度，全面论证 I3C 替代 I2C 成为数据中心 SSD 管理标准的必然性。

关键信息点总结如下：

1. 性能跃升： 强调 12.5 Mbps vs 1 Mbps 的巨大差距，指出现代 SSD 管理（如固件升级、大数据量遥测）必须依赖 I3C 的高带宽。
2. 架构优化： 动态寻址和带内中断是 I3C 的两大“杀手级”特性。前者解决了大规模部署时的地址管理难题，后者解决了实时监控的延迟难题。
3. TCO（总拥有成本）优势： 更低的每比特功耗和简化的布线（减少线缆成本和维护难度），直接降低了数据中心的运营成本。
4. 明确场景： 明确指出 I3C 的最佳战场是高密度、机架式部署的多 SSD 阵列。

一句话技术摘要： SanDisk 在 2025 FMS 峰会上指出，I3C 凭借 12.5Mbps 高速率、低功耗、动态寻址及带内中断 等特性，解决了传统 I2C 在速度、延迟和布线上的瓶颈，是实现大规模 SSD 机架高效管理和实时监控的关键技术。

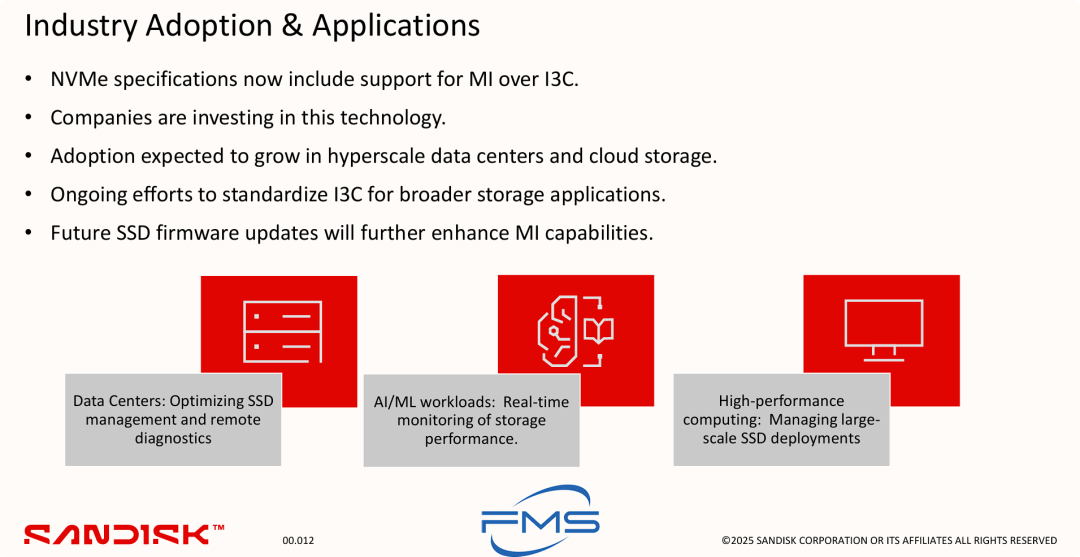

I3C 技术的当前市场地位和未来前景

I3C 技术的当前市场地位和未来前景

图片的核心主旨是确认 NVMe MI over I3C 技术已经成熟并开始走向大规模商用，特别是在那些对性能和管理效率要求最苛刻的领域。

1. 合规与标准化： 该技术已获得 NVMe 规范的官方支持，不再是私有协议，为广泛采纳扫清了障碍。
2. 核心驱动力： 超大规模数据中心（Hyperscale） 是主要推动者。
3. 三大落地价值：
   • 在数据中心做远程诊断（省运维成本）。
   • 在 AI 场景做实时性能监控（保算力效率）。
   • 在 HPC 场景做大规模集群管理（解扩展性难题）。
4. 未来可期： 随着固件的迭代，基于 I3C 的管理能力还将继续增强。

一句话技术摘要： NVMe MI over I3C 已正式进入行业标准并获得资本支持，正迅速在超大规模数据中心、AI/ML 和 HPC 领域普及，主要用于解决大规模 SSD 部署中的远程诊断、实时性能监控和集群管理难题。

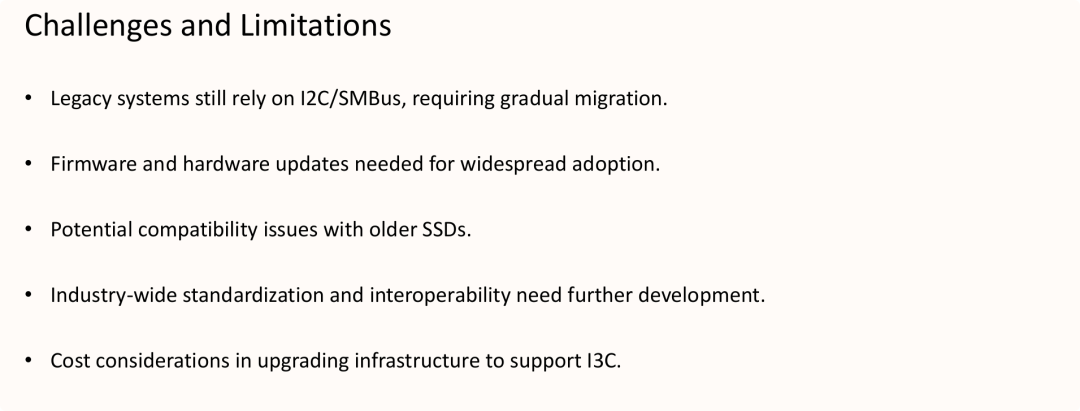

I3C 转型过程中面临的现实挑战和阻碍

I3C 转型过程中面临的现实挑战和阻碍

图片的核心主旨是理性评估技术转型的难度。它指出，尽管 NVMe MI over I3C 优势明显，但要完全取代 I2C 仍面临生态惯性、兼容性风险和成本压力三大阻碍。

1. 非一蹴而就： 这是一个长期的过渡阶段，新旧技术将长期并存。
2. 工程落地难点： 真正的挑战在于如何处理好新设备与老旧 SSD 的兼容性，以及确保跨厂商设备的互操作性。
3. 生态门槛： 广泛采用的前提是产业链上下游（从芯片 IP 到系统固件）都完成相应的升级换代，这需要时间和资金的投入。

一句话技术摘要： I3C 的落地面临着遗留 I2C 系统庞大存量的迁移惯性、混合组网下的兼容性风险、跨厂商互操作性验证不足以及基础设施升级带来的初期成本压力等现实挑战。

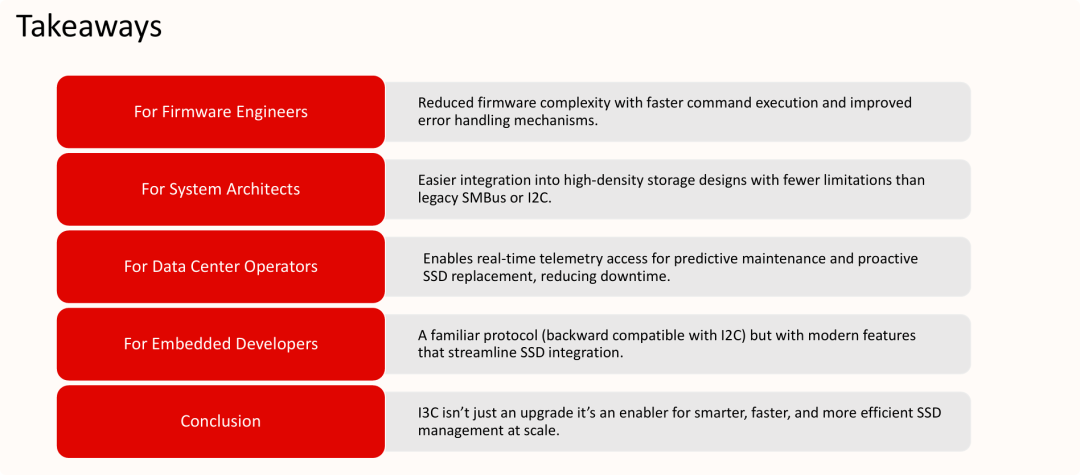

总结

总结

图片的核心主旨是全方位展示 NVMe MI over I3C 的多维价值，证明它是一项能让产业链各方都受益的通用技术。

1. 开发侧（工程师/开发者）： 关键词是**“简化”和“兼容”**。I3C 通过改进协议机制和保持兼容性，降低了开发和集成的门槛。
2. 设计侧（架构师）： 关键词是**“高密度”**。解决了物理层瓶颈，适应现代服务器紧凑的硬件布局。
3. 运营侧（运营商）： 关键词是**“可靠性”**。通过实时监控变被动维修为主动预防，直接保障业务连续性。
4. 战略定调： I3C 是实现**大规模（Scale）**存储管理的必经之路，是数据中心迈向智能化管理的关键基础设施。

一句话技术摘要： NVMe MI over I3C 为固件与嵌入式开发提供了更高效、易用的接口，为架构师提供了适应高密度部署的灵活性，更为数据中心运营商提供了保障业务连续性的实时预测性维护能力，是下一代大规模智能存储管理的基石。

延伸思考

这次分享的内容就到这里了，或许以下几个问题，能够启发你更多的思考，欢迎留言，说说你的想法~

• 在从I2C向I3C迁移的过渡期内，如何设计混合组网策略以平衡新设备部署和老旧系统兼容，同时确保运维团队能够平稳过渡而不增加额外负担？
• 考虑到I3C的动态寻址和热插拔支持特性，您认为这将如何改变数据中心存储硬件的运维流程和管理策略？是否会出现新的运维模式或工具需求？
• SPDM安全功能的引入使NVMe MI over I3C具备了后量子时代的密钥交换能力，在您当前的基础设施规划中，安全与管理效率之间的优先级如何权衡？

原文标题：Efficient Management of NVMe SSDs using I3C[1]
