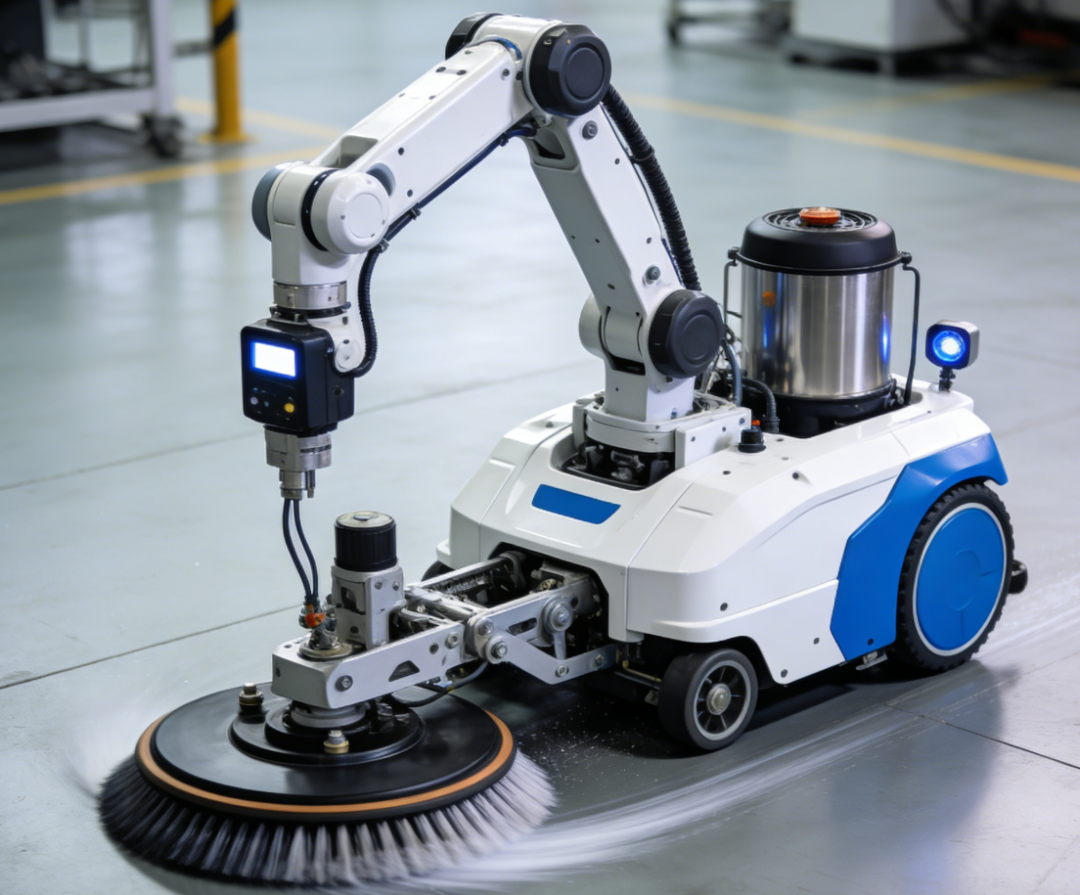

复合清洁机器人的核心技术及方案

──────────────────────────────────────────────────────────┐
│ 清洁机器人系统 │
├──────────────────────────────────────────────────────────┤
│ │
│ ┌────────────────────────────────────────────────┐ │
│ │ Step 1：底盘自动校准模块 │ │
│ │ 传感器感知位置 → 微调底盘 → 达到目标位姿 │ │
│ └────────────────────┬───────────────────────────┘ │
│ │ 校准完成信号 │
│ ▼ │
│ ┌────────────────────────────────────────────────┐ │
│ │ Step 2：精确位姿识别 │ │
│ │ 3D扫描 → 识别型号 → 获取精确6D位姿 │ │
│ └────────────────────┬───────────────────────────┘ │
│ │ 位姿数据 │
│ ▼ │
│ ┌────────────────────────────────────────────────┐ │
│ │ Step 3：机械臂清洁执行 │ │
│ │ 轨迹规划 → 力控清洁 → 质量验证 │ │
│ └────────────────────────────────────────────────┘ │
└──────────────────────────────────────────────────────────┘

目标（底盘相对的目标位姿）：
├─ 前后距离：底盘前沿距前沿 300±20mm
├─ 左右偏移：底盘中心线与中心线偏差 ≤ ±15mm
├─ 旋转角度：底盘朝向与朝向偏差 ≤ ±3°
└─ 校准时间目标：≤ 15秒

麦克纳姆轮运动分解（4轮布局）：
┌─────────────────────────────────────────┐
│ FL(↗) FR(↘) │
│ │
│ RL(↘) RR(↗) │
└─────────────────────────────────────────┘

运动合成：
├─ 前进：FL+ FR+ RL+ RR+（四轮同向）
├─ 横移：FL+ FR- RL- RR+（对角同向）
├─ 旋转：FL+ FR- RL+ RR-（左右反向）
└─ 任意方向：以上三种叠加

校准控制回路：
传感器测量偏差 → PID控制器 → 轮速指令 → 编码器反馈 → 闭环

两阶段校准策略：
─────────────────────────────────────────────────────
阶段1：粗校准（目标：±30mm，±5°）
├─ 传感器：2D激光雷达扫描轮廓
├─ 算法：PID控制，快速收敛
├─ 时间：≤ 5秒
└─ 结果：底盘进入精校准工作范围

阶段2：精校准（目标：±10mm，±2°）
├─ 传感器：RGB-D深度相机，3D点云
├─ 算法：视觉伺服（IBVS）
│ ├─ 提取特征点（边缘、中心轴）
│ ├─ 计算图像特征误差
│ └─ 直接映射到底盘速度指令
├─ 时间：≤ 10秒
└─ 结果：达到机械臂工作精度要求

总校准时间：≤ 15秒

精度传递链分析：
─────────────────────────────────────────────────────
底盘校准精度（±10mm, ±2°）
 │
 ▼ 机械臂基坐标系偏差
机械臂运动学误差（±0.5mm，可忽略）
 │
 ▼
末端执行器位置误差（±10–15mm）
 │
 ▼ 是否满足清洁需求？
内壁清洁：需要 ±20mm →  满足
座圈擦拭：需要 ±10mm → 勉强满足
精细死角清洁：需要 ±5mm → 需力控补偿

结论：底盘校准 ±10mm 配合力控补偿，可满足所有清洁任务

需要识别的信息：
├─ 中心位置（X, Y, Z）：精度 ±5mm
├─ 朝向（Yaw角）：精度 ±2°
├─ 型号/尺寸：用于选择清洁轨迹
├─ 座圈状态：开/关
└─ 污渍分布：用于规划清洁优先级

双路融合位姿识别流程：
─────────────────────────────────────────────────────
输入：RGB-D相机采集的彩色图 + 深度图

路线A（快速粗估计）：
RGB图 → YOLOv8检测 → 估计大致位置和型号
时间：~50ms，精度：±30mm

路线B（精确位姿）：
深度图 → 点云生成 → 预处理（去噪/下采样） → ICP配准（与模型库匹配）→ 精确6D位姿
时间：~200ms，精度：±3–5mm

融合策略：
路线A结果作为ICP初始值 → 加速ICP收敛
最终输出：精确6D位姿（X,Y,Z,Roll,Pitch,Yaw）

推荐安装方案（底盘正前方顶部）：
─────────────────────────────────────────────────────
 [机械臂]
 │
 ┌────┴────┐
 │ 顶部安装 │ ← 机械臂基座高度约 800mm
 │ 平台 │
 ├─────────┤
 │ 控制柜 │ ← 电控、清洁液箱
 │ 清洁液 │
 ├─────────┤
 │ 底盘 │ ← 麦克纳姆轮，校准驱动
 └─────────┘

优势：
├─ 机械臂基座抬高，工作空间向下覆盖全区域
├─ 机械臂展开时不受底盘遮挡
└─ 重心较高，需底盘配重设计

轨迹执行策略：
─────────────────────────────────────────────────────
Step 1：识别型号（YOLOv8分类）
Step 2：从轨迹库调用对应型号的标准清洁轨迹
Step 3：根据实际位姿（ICP结果）对轨迹进行坐标变换
Step 4：执行轨迹，力控模块实时补偿位置偏差
Step 5：清洁完成后视觉验证，对遗漏区域补充清洁

轨迹库建设：
├─ 覆盖国内主流型号（前20种覆盖约80%市场）
├─ 每种型号包含：内壁轨迹、座圈轨迹、外壁轨迹
└─ 轨迹格式：关节空间 + 笛卡尔空间双存储

末端执行器系统（快换接口，自动切换）：
│
├─ 工具1：内壁清洁头 ← 核心工具
├─ 工具2：座圈双面擦拭头
├─ 工具3：消毒液喷洒头
└─ 工具4：外壁平面擦拭头

快换接口要求：
├─ 切换时间：≤ 5秒（自动）
├─ 重复定位精度：±0.5mm
├─ 防水等级：IP65
└─ 传递能力：电气信号 + 清洁液管路

结构设计：
├─ 刷头：螺旋形尼龙刷毛，直径 80–100mm
├─ 驱动：无刷电机，转速 200–800rpm 可调
├─ 安装：通过6DOF臂末端快换接口
└─ 清洁液：内置喷嘴，刷洗同时喷液

工作原理：
机械臂引导刷头沿内壁曲面运动
+ 刷头旋转提供切向清洁力
+ 力控保持法向接触力 5–10N
= 全面覆盖内壁清洁

优点：
清洁力强，对顽固污渍效果好
技术成熟，类似电动刷
成本低（核心部件 500–2000元）

缺点：
刷毛磨损，需定期更换（约每月）
旋转时有水花飞溅
对曲面贴合依赖力控精度

结构设计：
├─ 擦拭面：多层硅胶叶片，被动变形贴合曲面
├─ 清洁介质：可更换擦拭布（一次性无纺布）
├─ 驱动：无（被动柔顺，靠机械臂推压）
└─ 清洁液：独立喷嘴预喷

工作原理：
机械臂引导擦拭头沿内壁运动
+ 硅胶叶片被动变形贴合曲面
+ 擦拭布吸附污渍
= 面接触擦拭清洁

优点：
无旋转部件，结构简单可靠
硅胶被动适应曲面，对力控精度要求低
无水花飞溅

缺点：
清洁力弱，对顽固污渍效果差
擦拭布需频繁更换（每个换一次）
覆盖面积小，清洁时间长

结构设计：
├─ 喷嘴：扇形喷嘴，覆盖角度 60°
├─ 水压：5–15 bar（可调）
├─ 防溅：外置密封罩（套在口）
└─ 污水：通过自身排水

工作原理：
密封罩套住口
+ 高压水射流冲刷内壁
+ 机械臂调整喷嘴角度覆盖全区域
= 无接触高效清洁

优点：
无机械磨损，免维护
清洁效果最好（高压冲刷）
无需贴合曲面，对位姿精度要求低

缺点：
需要密封罩（增加机构复杂度）
用水量大（约2–3L/次）
需要稳定水压供给
密封罩与不同型号的适配问题

清洁中力控的必要性：
─────────────────────────────────────────────────────
问题1：底盘校准误差（±10mm）→ 末端位置误差（±15mm）
 如果纯位置控制，刷头可能压入内壁或悬空
 力控解决：实时感知接触力，自动补偿位置误差

问题2：内壁曲面不规则
 预定义轨迹无法完美贴合每个的曲面
 力控解决：保持恒定接触力，自动适应曲面起伏

问题3：不同污渍需要不同清洁力
 顽固污渍需要更大压力，普通污渍轻擦即可
 力控解决：根据污渍程度动态调整接触力

阻抗控制模型：
F = M_d(ẍ_d - ẍ) + B_d(ẋ_d - ẋ) + K_d(x_d - x)

参数设定（内壁清洁场景）：
├─ 期望接触力 F_d：5–10N（法向，垂直内壁）
├─ 虚拟刚度 K_d：500–1000 N/m（适中，不过硬）
├─ 虚拟阻尼 B_d：50–100 N·s/m（防振荡）
└─ 虚拟质量 M_d：0.5–1 kg（响应速度）

控制效果：
├─ 当刷头接触内壁：力反馈调整位置，保持 5–10N 接触力
├─ 当遇到凸起：自动退让，不损坏
└─ 当遇到凹陷：自动跟进，不脱离接触

导纳控制模型：
ẍ = M_a⁻¹(F_ext - B_a·ẋ - K_a·(x - x_d))

参数设定（座圈擦拭场景）：
├─ 期望接触力 F_d：3–5N（轻柔擦拭）
├─ 导纳刚度 K_a：200–500 N/m（柔软响应）
├─ 导纳阻尼 B_a：30–60 N·s/m
└─ 导纳质量 M_a：0.3–0.5 kg

控制效果：
├─ 感知到接触力 → 修正位置跟随座圈曲面
├─ 力过大 → 自动退让，保护座圈
└─ 适合平面/微曲面的轻柔擦拭

完整作业时序（目标：单个 ≤ 5分钟）
─────────────────────────────────────────────────────
T=0s 人工推送机器人到前，按下启动按钮

T=0–5s [底盘粗校准]
 激光雷达扫描 → PID控制 → 底盘粗对准
 目标：±30mm, ±5°

T=5–15s [底盘精校准]
 RGB-D扫描 → 视觉伺服 → 底盘精对准
 目标：±10mm, ±2°
 ✅ 校准完成，底盘锁定（制动器锁死）

T=15–20s [精确位姿识别]
 点云采集 → ICP配准 → 获取6D位姿
 同时：YOLOv8识别型号 → 调用轨迹库

T=20–25s [消毒液预喷]
 机械臂展开 → 喷洒头喷洒消毒液（内壁+座圈）
 等待消毒液作用（30s，与后续步骤并行）

T=25–120s [内壁清洁]
 旋转刷头 → 按预定轨迹清洁内壁
 力控：5–10N 恒力接触
 覆盖：内壁全区域（约95秒）

T=120–150s [座圈清洁]
 换装仿形硅胶头 → 擦拭座圈上下表面
 力控：3–5N 轻柔擦拭

T=150–170s [外壁清洁]
 平面擦拭头 → 擦拭外壁和底座

T=170–180s [冲水 + 质量验证]
 机械臂按压冲水按钮 → 冲洗内壁
 RGB-D相机拍摄 → AI对比清洁前后图像
 ✅ 合格：完成；❌ 不合格：补充清洁

T=180–200s [复位 + 提示]
 机械臂收回 → 底盘解锁 → 提示人工推走
─────────────────────────────────────────────────────
总时间：约 200秒（3分20秒）

异常场景处理：
├─ 校准失败（超时/超范围）
│ → 声光报警 → 提示人工重新推送 → 重试
│
├─ 识别失败（未知型号）
│ → 切换为通用轨迹（保守策略）
│ → 或提示人工干预
│
├─ 力控异常（接触力超限）
│ → 立即停止 → 退回安全位置 → 报警
│
├─ 清洁质量不合格
│ → 自动补充清洁（最多2次）
│ → 仍不合格则报警，记录日志
│
└─ 电量/清洁液不足
 → 完成当前任务后提示补充
 → 不中断正在进行的清洁

Phase 1（0–12个月）：验证核心技术
├─ 重点：底盘校准系统 + 机械臂力控
├─ 目标：实验室环境验证，校准精度达标
└─ 里程碑：完成10种主流型号的清洁验证

Phase 2（12–24个月）：工程化与小批量
├─ 重点：防水防腐集成 + 可靠性提升
├─ 目标：在真实卫生间环境连续运行1000小时
└─ 里程碑：完成5台样机，在3个试点场所部署

Phase 3（24–36个月）：规模化与迭代
├─ 重点：高压水射流升级 + AI清洁质量验收
├─ 目标：单台机器人日均清洁 100+ 个
└─ 里程碑：商业化量产，成本降至 10–15万/台
