MIT模式与阻抗控制的关系

索旭东

发布于 2026-09-15 21:12:31

660

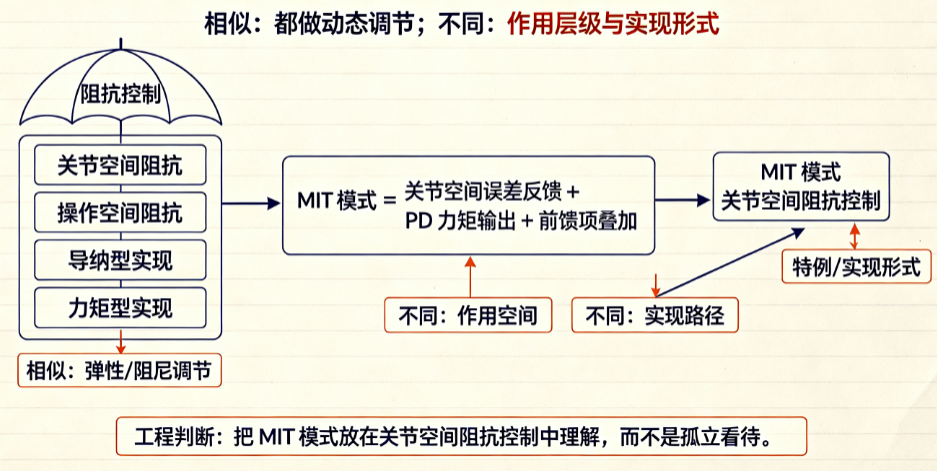

MIT模式与阻抗控制两者非常相似，但作用层级不同，MIT模式就是关节空间阻抗控制的一个特例/实现形式。

1. 定义

	MIT模式	阻抗控制
作用层级	关节级（驱动器内）	可以是关节级，也可以是笛卡尔级
控制律		完全相同的 PD 结构
本质	关节空间阻抗控制的一种实现方式	是一种控制范式，MIT模式是其具体执行形式

2. 数学一致性

阻抗控制的通用形式：

MIT模式的控制律：

两者完全一致。区别只在于：

MIT模式运行在驱动器内部，每个关节独立。
通用阻抗控制可以运行在笛卡尔空间，使用末端位姿误差和末端力，通过雅可比矩阵映射到多个关节。

3. 层次关系图

阻抗控制（广义概念）
├── 关节空间阻抗控制
│   └── MIT模式（驱动器内实现）
│   └── 上位机实现（CST模式+PD控制）
└── 笛卡尔空间阻抗控制
    └── 上位机实现（需关节力矩接口）
        └── 比导纳控制更难，需要力矩内环和精确动力学

4. 你们系统的完整关系

上位机（笛卡尔空间导纳控制）
  ↓ 输出 ΔX（位置修正）
逆运动学
  ↓ 输出 q_des
驱动器（关节空间MIT模式=关节阻抗控制）
  ↓ 输出 τ_cmd
电机
  ↓ 实际运动
环境

关键理解：

导纳控制在上位机做，MIT模式（关节阻抗）在驱动器做。
两者是串联的柔顺层级，不冲突。
上位机导纳负责末端力→末端位移的外环。
MIT模式负责关节位移→关节力矩的内环执行。
两个层级的柔顺性叠加，使得系统既能在末端精确控制力，又能在关节层面保留一定的被动柔顺性。

5. 工程实现

# 每个控制周期（2ms），对每个关节执行：

# 1. 获取实际状态
q_act = read_encoder()
dq_act = read_velocity()
ddq_des = get_desired_acceleration()  # 从轨迹规划器，可选

# 2. 计算τ_ff的三个分量（累加）
tau_gravity = interp_gravity_table(q_act)          # 查表/多项式
tau_friction = fc * tanh(dq_act/0.001) + fv * dq_act  # 平滑摩擦模型
tau_inertia = J_eff * ddq_des                       # 可选，低速时设0

tau_ff = tau_gravity + tau_friction + tau_inertia

# 3. 发送MIT指令
send_MIT(q_des, dq_des, Kp, Kd, tau_ff)
