机械臂参数化轨迹规划落地流程

通用参数化模板 + 在线粗估计 → 导纳精贴合的方案详细落地步骤，整个流程的核心在于用最少、最鲁棒的感知信息，快速确定轨迹模板的几个关键几何参数，然后生成连续路径，由力控完成最后的贴合修正。

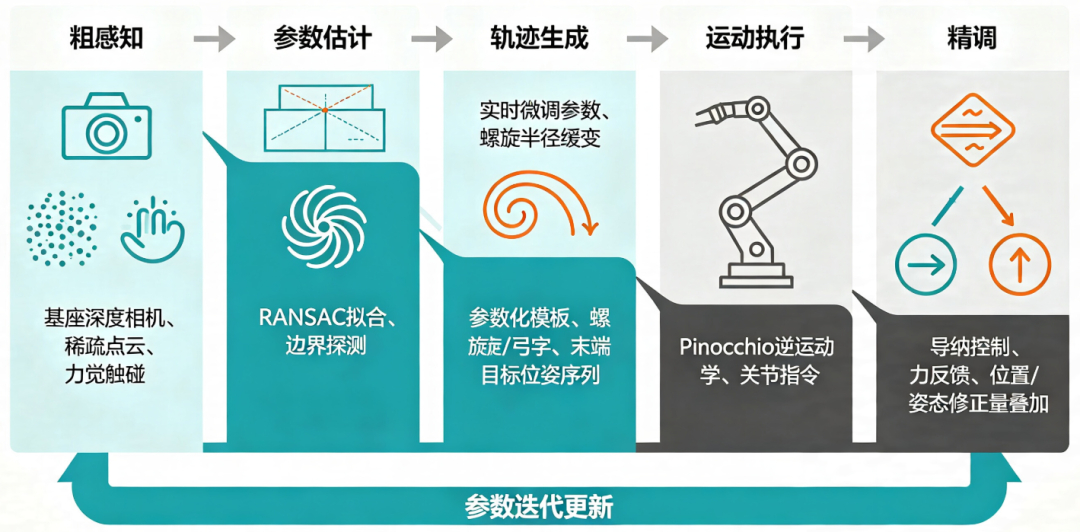

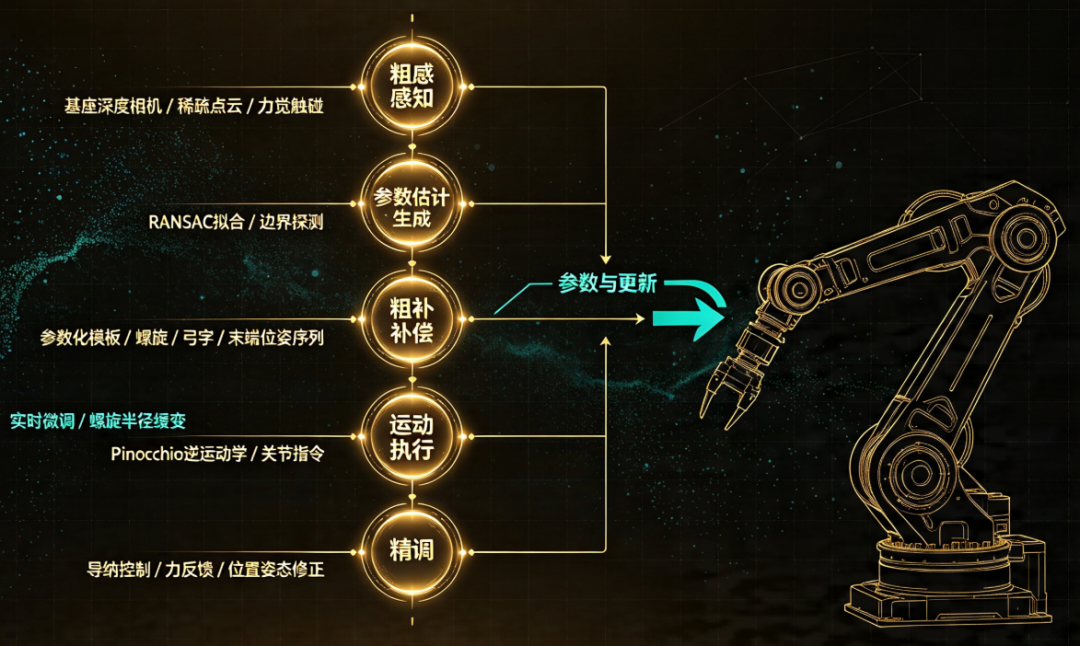

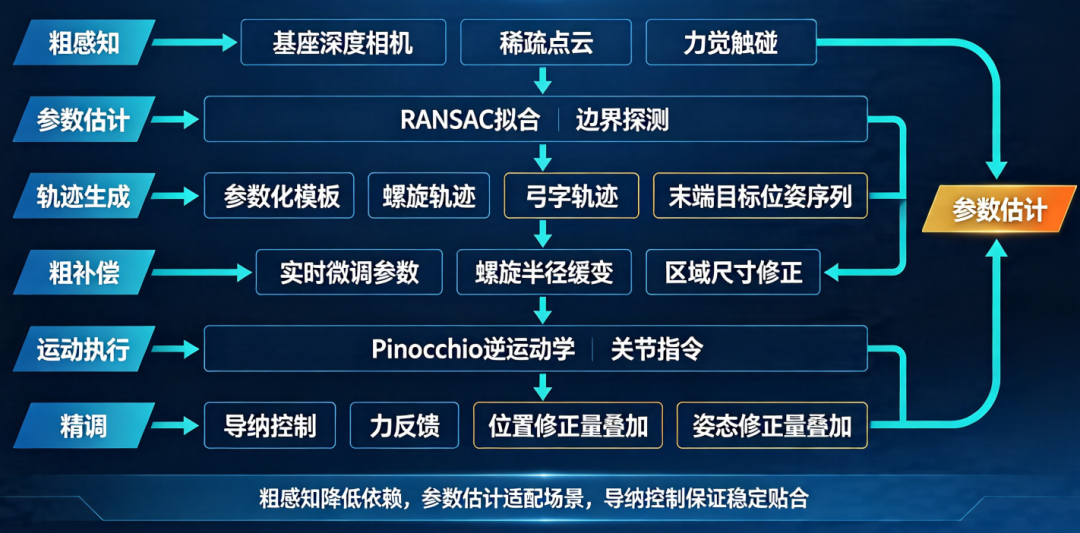

一、总体系统架构

[粗感知] 基座深度相机(稀疏点云) / 力觉触碰
    ↓
[参数估计] RANSAC拟合 / 边界探测
    ↓
[轨迹生成] 参数化模板 (螺旋/弓字) → 末端目标位姿序列
    ↓
[粗补偿] 实时微调参数 (可选，如螺旋半径缓变)
    ↓
[运动执行] Pinocchio逆运动学 → 关节指令
    ↓
[精调] 导纳控制 (力反馈) → 位置/姿态修正量叠加

二、详细步骤

阶段1：系统标定（一次性，确保坐标统一）

1. 基座相机外参标定：使用棋盘格或ArUco码，标定基座深度相机到机械臂基座坐标系的外参矩阵 T_cambase，至少 20 组不同姿态的标定板图像，重投影误差 < 1 pixel。
2. 末端工具与力传感器标定：完成负载辨识（m,rcom,Isensor）与传感器零位校准，确保力信号纯净。
3. 运动学参数微调：经过纸笔测试或探针测试，修正关键DH参数（主要是关节零位偏置），使绝对定位精度在任务容忍度内（~2mm）。

阶段2：模板定义与参数体系建立

为每一类清洁区域定义通用轨迹模板及其必需参数：

模板实现：在代码中为每种模板编写一个函数，输入上述参数，输出末端位姿（4×4  矩阵）的列表，比如内壁螺旋线生成伪逻辑：

for z in z_min .. z_max step delta_z:
    for theta in 0 .. N*2*pi:
        x = R * cos(theta)
        y = R * sin(theta)
        p = P0 + x * u + y * v + z * a   // u,v是垂直轴a的基向量
        工具Z轴 = - (p - proj_axis(p))的单位向量 (指向中心轴)
        工具X轴 = 切向 (运动方向)
        生成 T_base_tool = [R_tool | p]

阶段3：在线粗估计（参数获取）

方案A：基座深度相机一次粗扫（速度快）

1. 拍摄稀疏点云：移动底盘锁死后，基座深度相机拍摄 2~3 帧（可稍改变相机角度或使用不同曝光），合成为一个稀疏的全局点云（仅需几百~几千个点，滤除远处和离群点）。点云可能存在大量空洞和噪声，但主体结构（圆柱状内壁、平面座圈）的统计信息足够鲁棒。
2. 内壁参数估计（RANSAC 圆柱拟合）：使用 PCL的 RANSAC 圆柱模型拟合，设置距离阈值（如 20mm），获得圆柱轴线、半径。若由于点云缺失拟合失败，可降级为触觉中心探测，根据拟合的轴线方向，界定高度范围，沿轴线方向，计算点云中圆柱内点的最小/最大坐标，扩展一定余量。
3. 座圈参数估计：从点云中分割出顶面（通过高度阈值或平面分割），提取其轮廓多边形。或者，直接用 RGB 图像进行座圈分割（颜色对比明显），再映射到 3D 得到平面方程和边界。
4. 外壁参数估计：提取下半部点云的水平截面（多个高度切片），对每个切片拟合圆形或直接保留轮廓点，作为外壁轮廓，或者，将外壁近似为圆柱/圆锥的延伸，直接用内壁拟合的轴线向外偏移一个经验值。

方案B：触觉边界探测（无视觉或视觉失效时使用）

1. 内壁探测：将工具移入大致中心，开启力控模式（Fdes=0.5N），在几个固定高度，沿径向向外缓慢移动，直到接触力消失（记录为边缘点），收集到 4~8 个边缘点后，拟合圆柱（中心、半径），探测高度范围由升降轴运动行程确定。
2. 座圈探测：力控模式下，让工具在座圈上方水平移动，轻触座圈表面，通过多点触碰确定平面方程和边界。

阶段4：轨迹生成与执行

1. 调用对应模板生成器，输入估计参数，得到完整的末端位姿序列（通常包含数千个路径点）。
2. 对于内壁螺旋，可让半径 R 略小于估计半径（如 95%），这样工具在导纳控制下会被自然压向釉面，避免初始贴合过紧。
3. 将位姿序列输入 Pinocchio 逆运动学求解，得到关节角序列。若存在冗余，使用零空间优化保持 J6 居中。
4. 运动执行时，切向沿路径点以恒速推进（通过插值器平滑速度），法向由导纳控制器独立处理。导纳输出为末端位置/姿态修正量（主要是沿工具 Z 轴的进深和微小的姿态调整）。
5. 建议实现一个“路径-力控”混合器：
   • 路径规划器输出参考位姿 X_ref和参考速度 X˙_ref。
   • 导纳控制器根据力误差计算位姿修正 ΔX_adm。
   • 最终指令位姿 X_cmd=X_ref⊕ΔX_adm，速度指令同样叠加。

阶段5：实时粗补偿（可选，提升适应性）

清洁过程中，可利用导纳修正量的历史平均值来缓慢调整轨迹参数，使参考轨迹更贴近实际曲面，减少导纳负担。

• 螺旋半径在线更新：统计过去几圈导纳输出的平均径向修正量 Δr，逐渐调整模板半径 R→R+γΔr（γ 很小，如 0.1）。
• 轴线微调：若导纳的侧向力分量一直非零，可缓慢旋转工具姿态或平移中心轴线。

这种粗补偿是低频的（数秒一次），不会影响导纳内环的稳定性。

三、注意事项

1. 传感器局限与冗余：釉面反射、水雾可能导致深度相机点云极度稀疏，RANSAC 拟合时需设置合适的迭代次数和距离阈值。若连续几帧拟合失败，应自动降级为触觉探测模式。触觉探测速度较慢，可作为备份，在视觉失效时激活，保证任务不中断。
2. 过渡区域的轨迹拼接：内壁与座圈、内壁与排污口的交界处，单一模板可能不适用，可设置重叠区，或者用一个过渡段轨迹（如逐渐改变法向）来连接，力控会在过渡段自动适应。
3. 力控带宽与模板速度匹配：模板的切向速度不能超过导纳控制器的有效带宽。例如，若导纳带宽约 10 Hz，曲面空间频率高（小曲率半径），需降低移动速度，防止脱力。可在生成轨迹时，根据估计的曲率自适应调整速度点密度，或在执行时动态调速。
4. 安全边界与限位：所有估计参数必须经过物理限位检查（如螺旋半径不能小于最小口径，也不能大于机械臂工作空间），若估计值超限，则钳制到安全值并发出提示，轨迹执行前，用正运动学检查所有路径点是否可达且无碰撞（可利用基座相机点云做粗略碰撞检测）。
5. 误差分配与调试策略：先调视觉粗估，让参考轨迹大致居中，偏差在 1~2 cm 内；再加导纳，观察力波动，若力误差频繁超过 ±1N，说明粗估偏差过大或速度过快，需改进参数估计或降速；最后启用半径自适应更新，长期运行平稳。
6. 多区域连续清洁时的重定位：从一个区域切换到另一区域（如内壁→座圈），机械臂需退出并重新定位。可用基座相机再次检测座圈平面，更新参数，或利用已知的模型和机械臂里程计做粗对齐，再用力觉探测修正。

按照以上步骤，可以在不依赖精确点云或CAD模型的前提下，快速落地一套高度泛化的清洁轨迹规划系统，且易于扩展至其他类似卫浴清洁场景。
