概述★★★

三大考试规范：

1. 《污水排入城市下水道水质标准》GB/T 31962-2015；
2. 《污水综合排放标准》GB18466-2005；
3. 《城镇污水处理厂污染物排放标准》GB 18918-2002。

排水工程的利益驱动：污水管网——环境保护需求；雨水管网——防洪排涝。

污水分类：

1. 生活污水（人类直接产生）；
2. 工业废水（机器或生产过程中产生，工厂内工人沐浴废水属于生活污水）；
3. 降水（一般指液态降水，初期雨水宜1进行处理，后期可直接排放）。

4.1.6 工业区内经常受有害物质污染扬地的雨水，应经预处理达到相应标准后才能排入排水管渠。

工业废水中包括生产废水（轻度污染，或者没有污染，例如冷却水）和生产污水（受到较严重污染的废水），二者有所不同。

一个注意点：冲洗街道和消防用水。性质和雨水相似，并入雨水处理中。

城镇污水（urban wastewater, sewage）：

综合生活污水（水质稳定）、工业废水（水质差别大）和入渗地下水的总称（在合流制排水系统中，还包括被截流的雨水）。

排水体制与选择★★★

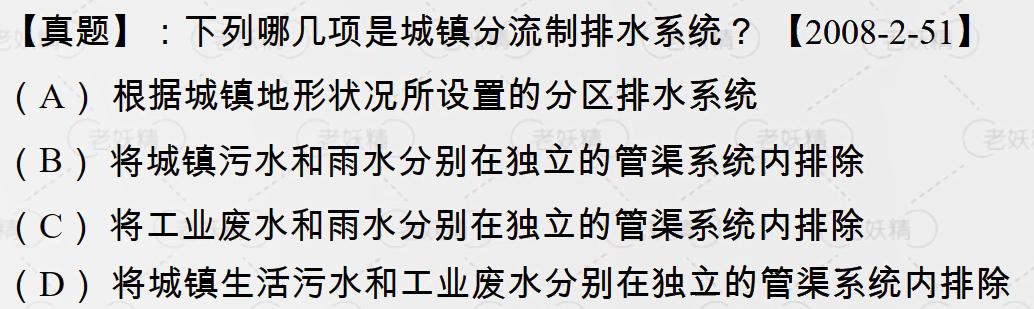

一道真坑的真题

正确选项：B、C、D；D选项指出污水和废水分别在“独立”的管渠系统内排出，说明不跟雨水使用同一管道，故也是分流制。

排水体制图解：

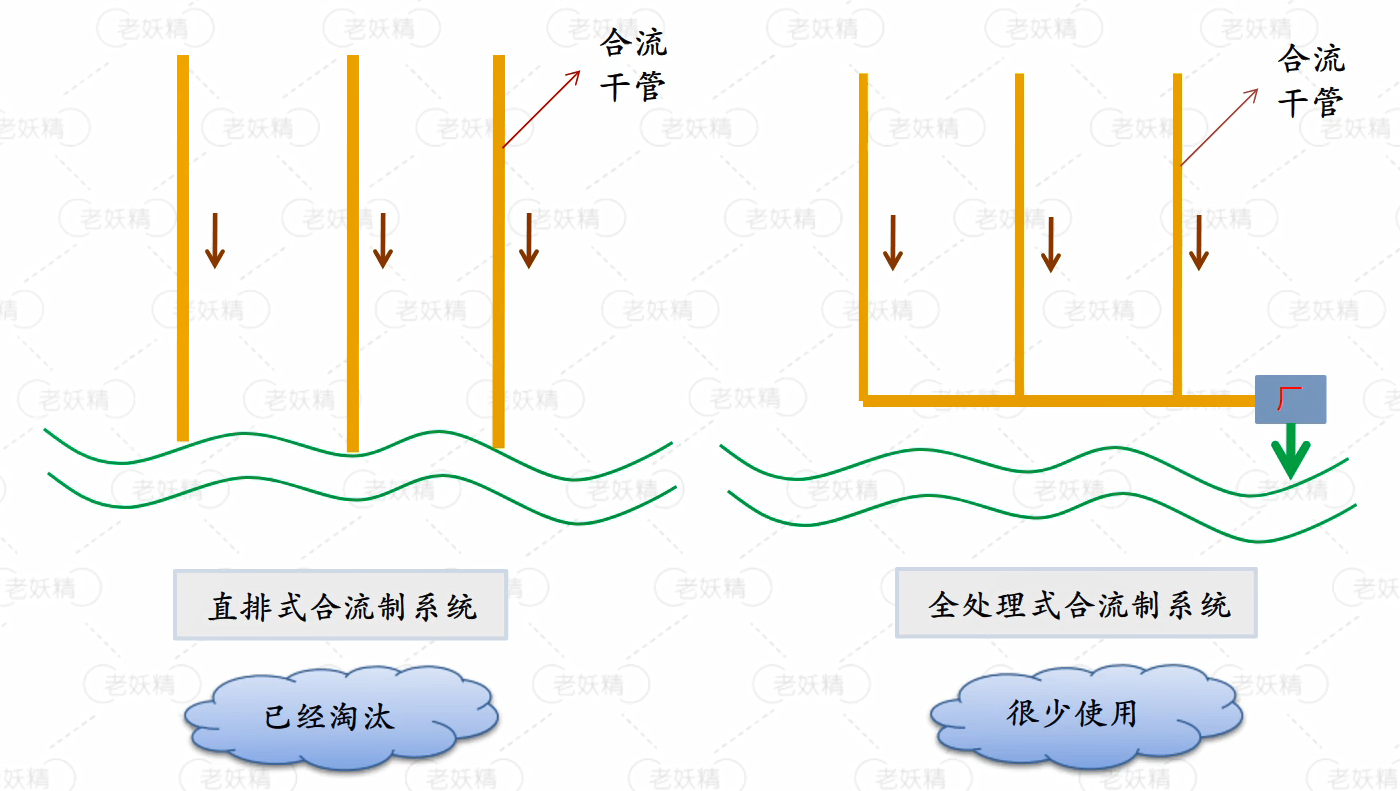

不使用的形式

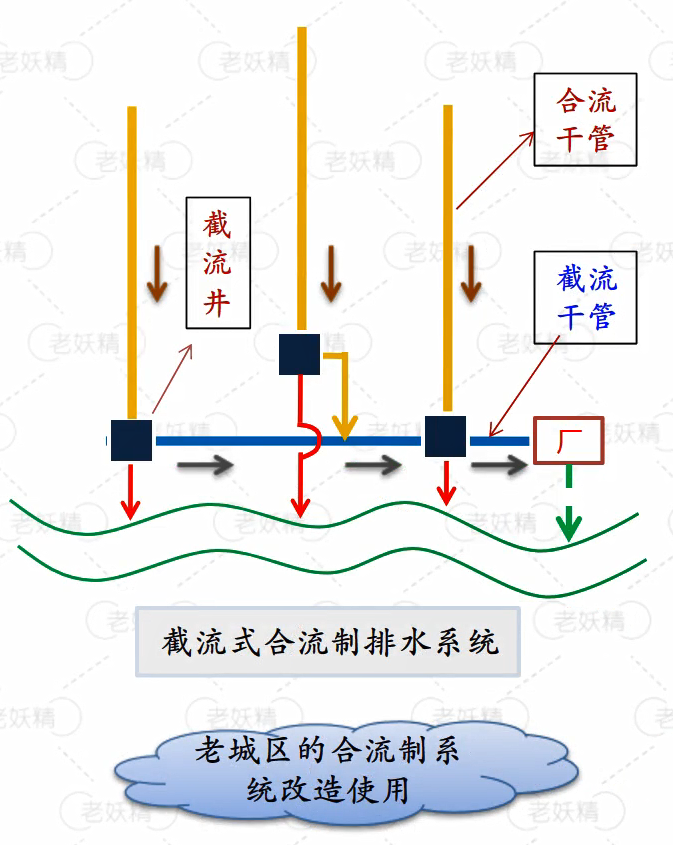

用的最多的形式

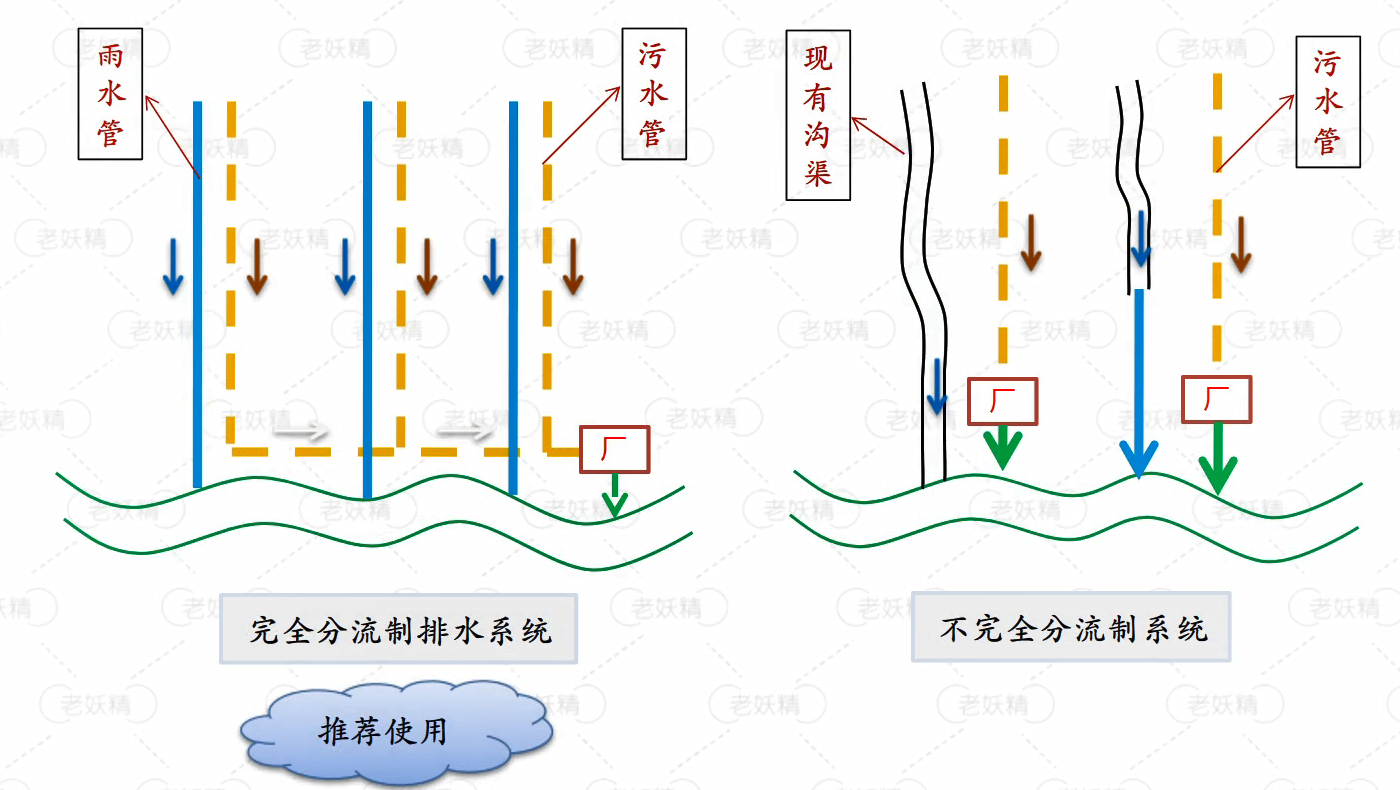

分流制的两种形式

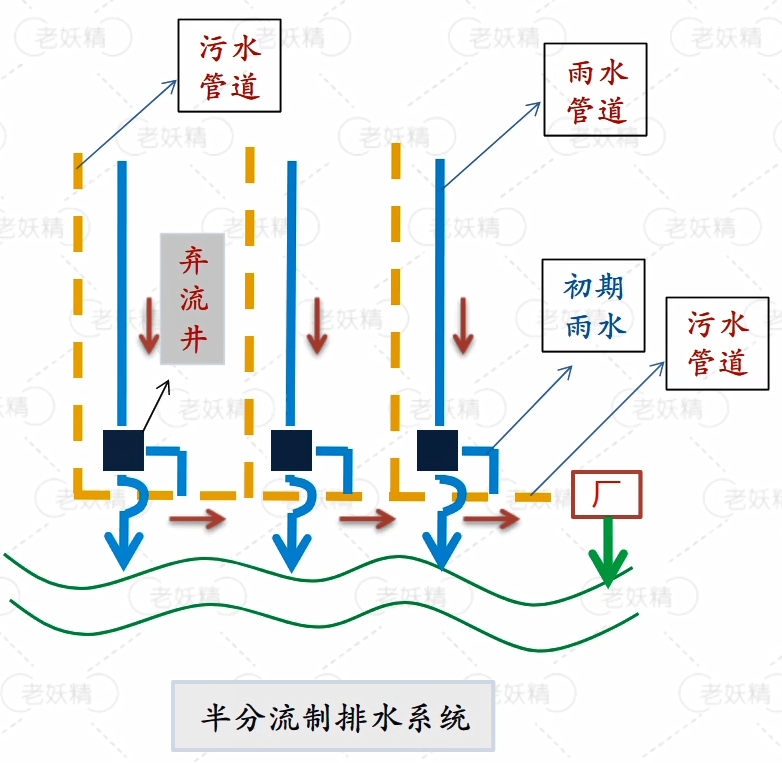

半分流制

环境污染：直排式合流制 > 截流式合流制 > 完全分流制 ＞ 半分流制

1.0.4 排水体制(分流制或合流制)的选择，应符合下列规定：

1. 根据城镇的总体规划，结合当地的地形特点、水文条件、水体状况、气候特征、原有排水设施、污水处理程度和处理后出水利用等综合考虑后确定。
2. 同一城镇的不同地区可采用不同的排水体制。
3. 除降雨量少（年均降雨量小于300mm）的干旱地区外，新建地区的排水系统应采用分流制。
4. 现有合流制排水系统，应按城镇排水规划的要求，实施雨污分流改造。
5. 暂时不具备雨污分流条件的地区，应采取截流、调蓄和处理相结合的措施，提高截流倍数，加强降雨初期的污染防治。

排水系统的组成★★★

城市污水处理厂的卫生防护距离的确定：

4.4.4 污水处理厂 应设置卫生防护用地，新建污水处理厂卫生防护距离，在没有进行建设项目环境影响评价前，根据污水处理厂的规模，可按表4.4.4控制。卫生防护距离内宜种植高大乔木，不得安排住宅、学校、医院等敏感性用途的建设用地。（《城市排水工程规划规范 GB50318-2017》）

在进行环评后，需要按照环评的距离来确定。

再生水设计规范：《城镇污水再生利用工程设计规范 GB50335-2016》

1. 污水收集系统：第6节
2. 再生水厂：第4、 5节
3. 再生水的输配系编：第6节
4. 再生水的管理系统：第7节

水资源优化配置的顺序：本地天然水、再生水、雨水、境外引水、淡化海水。（3.0.2）

由此可以说明，虽然再生水的利用空间大，但是处理成本其实上是比较高的，当一个城市水源充足的时候，还是不会把它作为第一来考虑的。再生水又称为第二水源，因为雨水在水质、水量上都存在不稳定因素，因此把雨水放在再生水之后考虑。海水淡化由于成本特别高，所以放在最后一位。

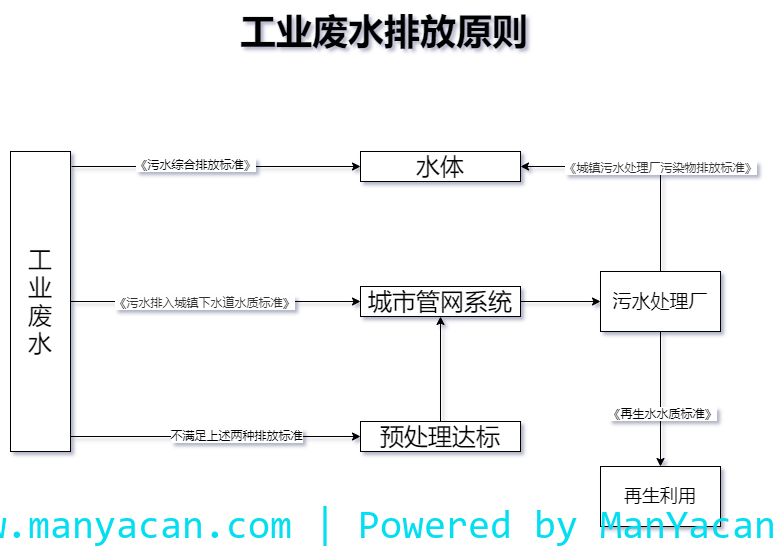

工业废水排放原则

关于工业污染物监测点的设定：

• 第一类污染物：指总汞、烷基汞、总铬、总镉、六价铬、总砷、总铅、总镍、苯并(a)芘、总铍、总银、总a放射性和总β放射性等毒性大、影响长远的13种有毒物质。
• 第二类污染物：pH值、色度、悬浮物、BOD5、 COD、石油类56种等。

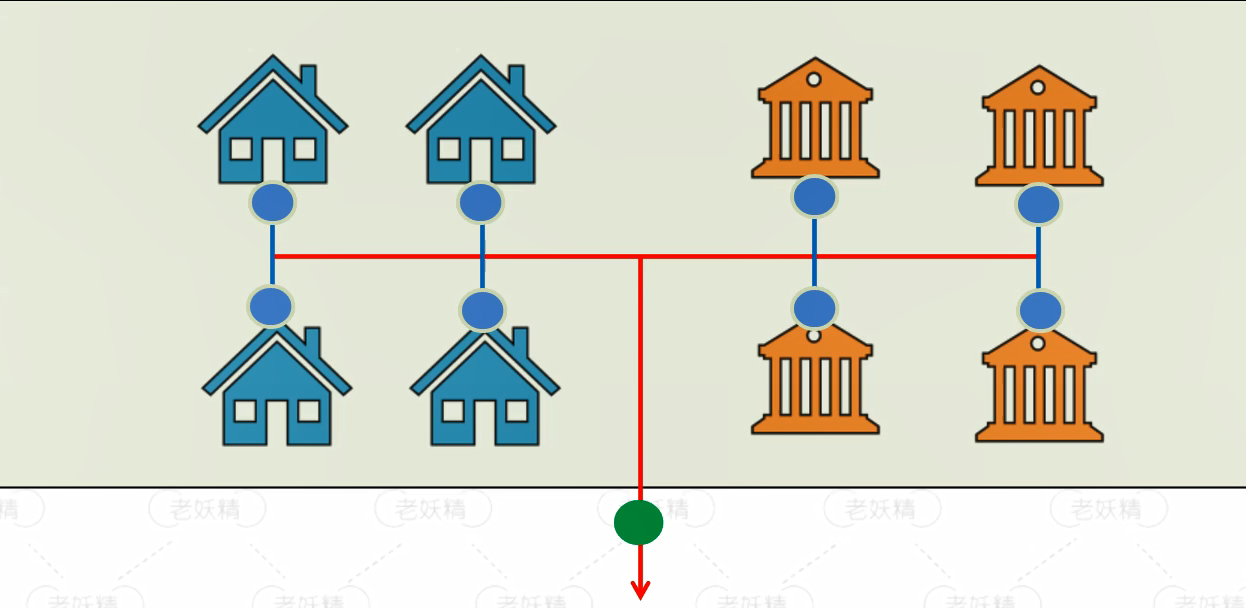

车间门口蓝色点为第一类污染物的监测点，厂区门口绿色点为第二类污染物的监测点。

送命题：某化工厂拟将生产废水排入城镇排水系统，废水中不应含有易挥发性有毒物质。×（可以有毒物质，只要浓度不超标问题就不大。）

城镇排水系统的总体布置形式★★★

正交式：仅适用于排除雨水。

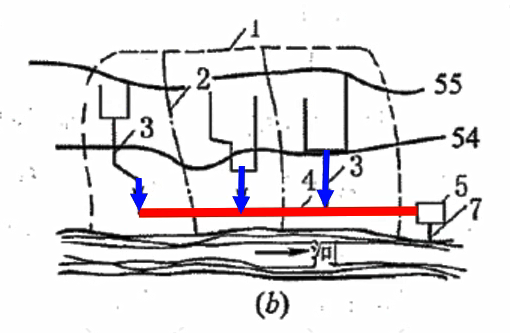

截留式：可应用于分流制污水、合流制、区域排水系统。

正交式

截留式

平行式：当坡度较大（经验值大于1%）时可以采用，有效避免管道的冲刷。

分区式：同一地区的地势相差较大时。

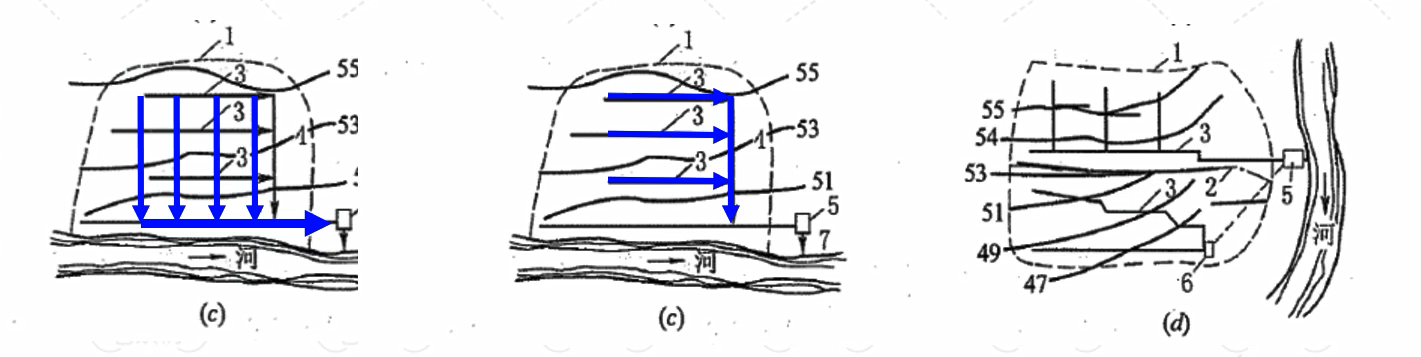

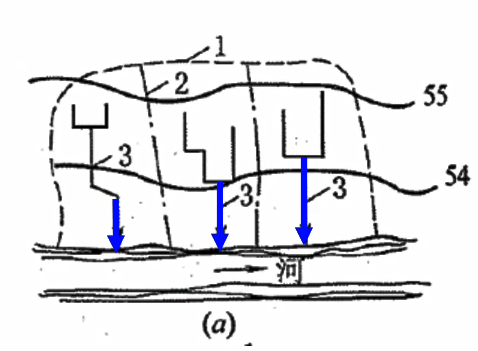

（a）、（b）为平行式，（d）为分区式

分散式：地势平坦的大城市。

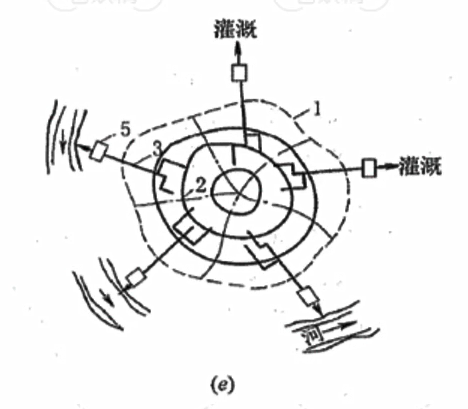

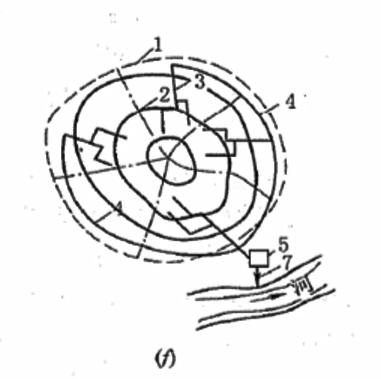

环绕式：由分散式慢慢发展为环绕式，环绕式可以将分散式中的多个污水处理厂合并为一个大型污水处理厂（污水处理厂规模越大效率越高，水质、水量变化程度小，有利于运行管理）。

分散式

环绕式

区域排水系统★★

各个城市单独排水

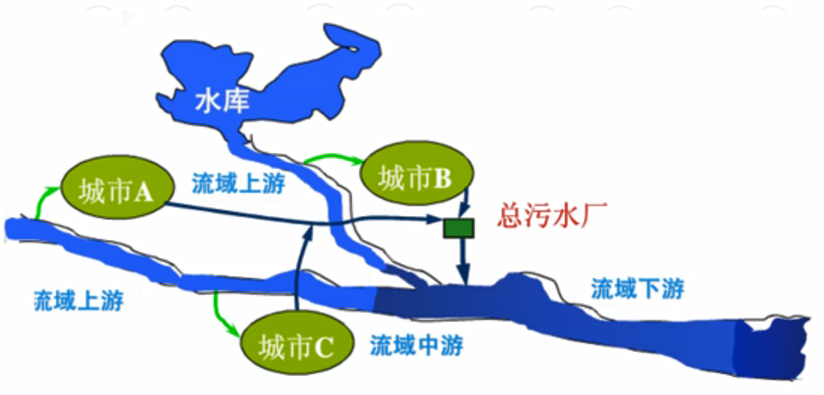

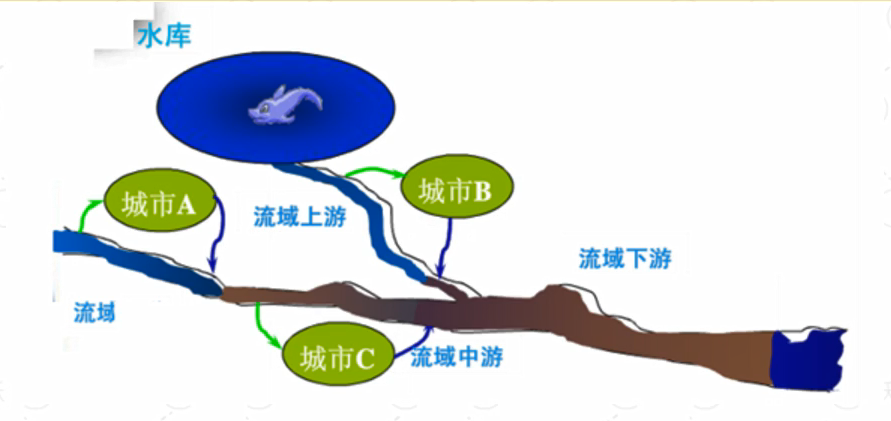

多个城市区域排水

目的：由局部单项治理发展至区域综合治理；

定义：指将两个以上城镇地区的污水统一排除和处理的系统；

形式：一个大的污水厂代替很多小的污水厂，组成区域干管、主千管、泵站、污水处理厂等；

优点：

1. 污水厂数量少，处理设施大型化集中化，单位水量的基建和运行管理费用低；
2. 污水处理厂单位水量占地面积小，节省土地；
3. 水质、水量变化小，有利于运行管理；
4. 河流等水资源利用与污水排放的体系合理化，而且可能形成统一的水资源管理体系等。

缺点：

1. 当排入大量工业废水时，有可能使污水处理发生困难；
2. 工程设施规模大，造成运行管理困难，而且一旦污水处理厂运行管理不当，对整个河流影响较大；
3. 工程设施规模大，发挥工程效益慢。

注意优点的3与缺点的2并不矛盾，从水质水量变化程度上来讲是优点，从设施规模管理上来说是缺点。

排水系统的规划设计★★★

设计规范：《室外排水设计规范 GB50014-2006》

1.0.2 本规范适用于新建、扩建和改建的城镇、工业区和居住区的永久性的室外排水工程设计。

条文说明：关于村庄、集镇和临时性排水工程，由于村庄、集镇排水的条件和要求具有与城镇不同的特点；临时性排水工程的标准和要求的安全度比永久性工程为低，故不适用本规范。关于工业废水，由于已逐步制订各工业废水的设计规范，故本规范不包括工业废水的内容。

应全面规划，按近期设计（污水厂按近期、管渠按远期），考虑远期发展扩建的可能性（分期实施）。

工业废水只要符合标准，以集中至城镇污水处理厂处理较为经济合理。（点源治理与集中治理相结合）

城镇雨水排水系统规划★

略……

1. 我国目前尚无初期雨水“应”或“必须”做处理的相关规定；
