技术背景
Stable Diffusion 是一种深度学习的文本到图像模型,由 Runway 和慕尼黑大学合作构建,第一个版本于2021年发布。目前主流版本包含 v1.5、v2和v2.1。它主要用于生成基于文本描述的详细图像,也应用于其他任务,如修复图像、生成受文本提示引导的图像到图像的转换等。Stable Diffusion 示例图如下:
![](https://qcloudimg.tencent-cloud.cn/image/document/f40588f7757f9035a35017ee59704901.png)
应用场景
AI 绘图在互联网行业领域会起到革命性的作用,目前多数是加快现有工作的效率和质量。以下是几个典型的应用场景:
插画:无论是游戏 CG 还是概念插画,使用 AI 绘图都能起到很好的效果。一般来说,在商用环境下不会直接使用结果上线,而是在这个基础上使用 PS 等软件进行修改,或以此作为灵感重绘。
游戏 UI:过去游戏界面的绘制,一般需要对单个物品(如宝箱、装备、武器)进行多个版本的绘制。使用 AI 绘图大量生产图片或图标,然后进行修改或者临摹,在缩短出图时间的同时,减少出图成本。
平面包装:平面包装是一个依赖抽象图形的领域方向,整体上对图片精确率要求不高,只需要模糊的方向和概念,并且接受随机生成的样式结果。这一特性刚好符合 AI 绘图的特性,通过外部轮廓设定后,使用 AI 对内容图案进行绘制。
服装设计及模特拍摄:在服装设计领域,很多时候都依赖一些抽象的灵感和思路,采用 AI 出图后,服装设计师可以根据图片进行灵感设计,根据服装材料、流行程度和季节,针对图片进行重新调整。另外,拍摄模特图片非常耗费时间和成本,采用 AI 方式进行试穿,也是 AI 绘图的发展方向。
建筑效果图:利用 ControlNet 的能力,建筑领域也开始尝试使用 AI 绘图进行效果图生成,为建筑设计师提供灵感,未来结合 3D 模型生成,所写即所得,提高建筑设计师和客户的沟通效率。
行业客户普遍基于上述场景做 AI 绘图业务尝试:Stable Diffusion 预训练模型,加上各种微调插件,如 LoRA 进行风格定制,ControlNet 控制图像,能有效输出符合业务场景定义的图片素材。
部署Stable Diffusion 架构图
![](https://qcloudimg.tencent-cloud.cn/image/document/5d7dd1b90f3f20a0c290c7f9e2188c96.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/5d7dd1b90f3f20a0c290c7f9e2188c96.png)
搭建步骤
1. 准备需使用 Stable Diffusion 容器镜像
1. 从 GitHub 下载 Stable Diffusion web UI 代码,制作 Docker 镜像。也可使用以下命令获取:
docker pull gpulab.tencentcloudcr.com/ai/stable-diffusion:1.0.7
2. 将准备好的 Stable Diffusion 容器镜像上传到容器镜像仓库 TCR,具体操作可参见 TCR 企业版指南。
3. 如果您需要对仓库权限进行细粒度控制,例如在镜像内打包模型文件的使用场景,推荐使用 CAM 对命名空间或仓库进行访问控制,具体操作可参见 容器镜像服务权限管理。另外,由于模型文件加上推理服务,镜像体积可能达到几十GB,而企业版容器仓库支持按需加载,提升应用分发效率,具体操作可参见 按需加载容器镜像。
2. 准备待部署 Stable Diffusion 的 TKE 集群

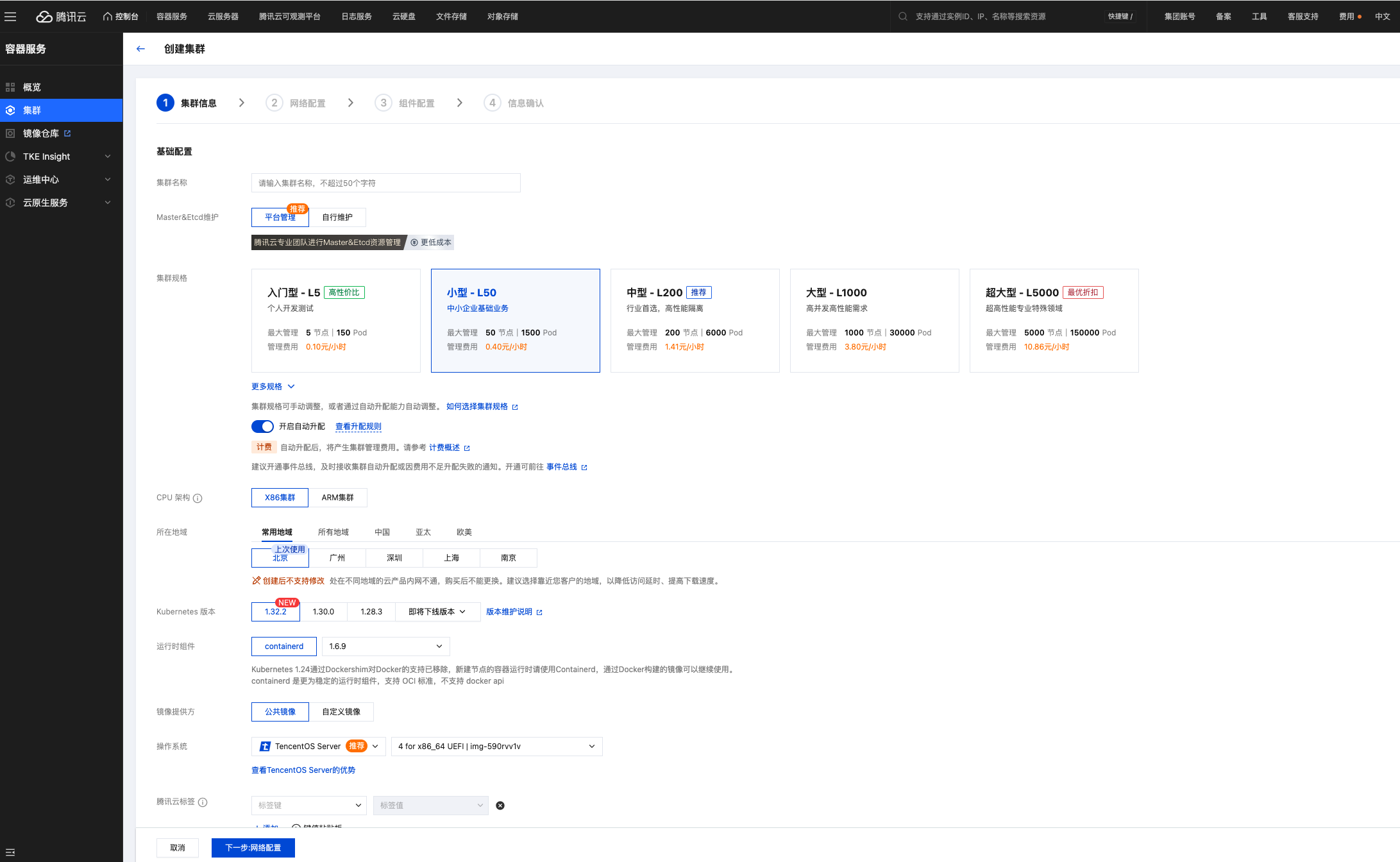

1. 开通并创建 TKE 集群,操作步骤详情可参见 创建容器服务集群。在创建集群时,Kubernetes 版本选择最新的1.26.1,容器网络插件选择 Global Router,其他选项默认即可。

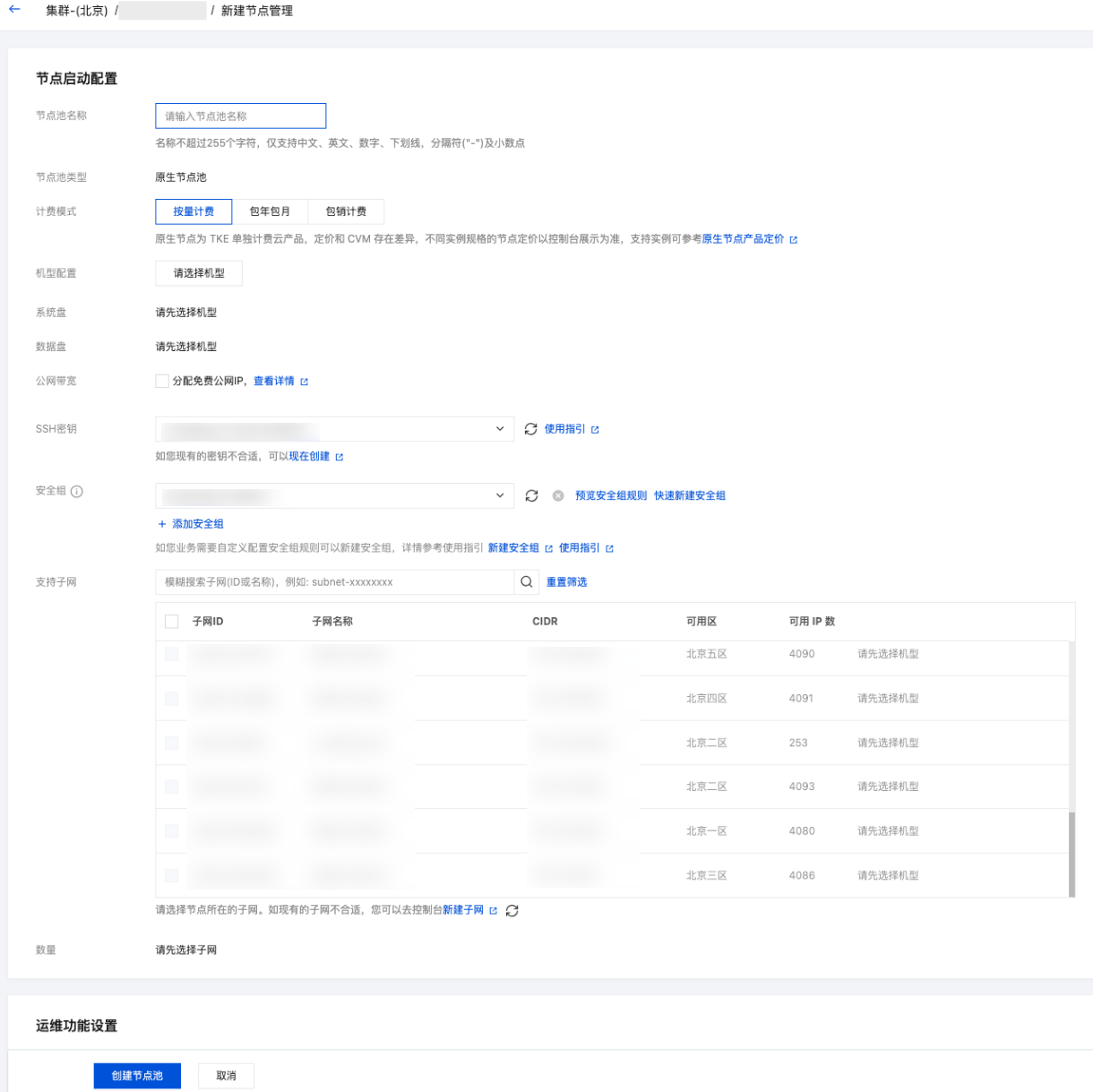

2. 集群选择托管类型,Worker 节点选择 GPU 计算型PNV4 - A10,安装 GPU470驱动,CUDA 版本11.4.3,cuDNN 版本 8.2.4。如下图所示:
![](https://qcloudimg.tencent-cloud.cn/image/document/6abe35f18f1a77315a477f048912eb19.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/6abe35f18f1a77315a477f048912eb19.png)
3. 根据部署对 GPU 共享的需求,您可以选择开启 qGPU,详情见 Stable Diffusion 使用 qGPU。
3. 通过 TKE+CFS 快速部署 Stable Diffusion Web UI
1. 创建存放模型的文件存储 CFS
1. 开通 CFS 服务,创建文件系统及挂载点时选择与集群相同的 VPC 和子网。在 CFS 远程挂载点,新建 /models/Stable-diffusion 目录。挂载点和文件操作,详情可参见 创建文件系统及挂载点。
2. 下载 v1-5-pruned-emaonly.safetensors 模型文件至 /models/Stable-diffusion,地址见:runwayml/stable-diffusion-v1-5。
3. 如需更大的带宽和读写 IOPS,建议选择 CFS Turbo,容器环境使用可参见 在 TKE 上使用 CFS Turbo。
2. 创建静态 PV/PVC

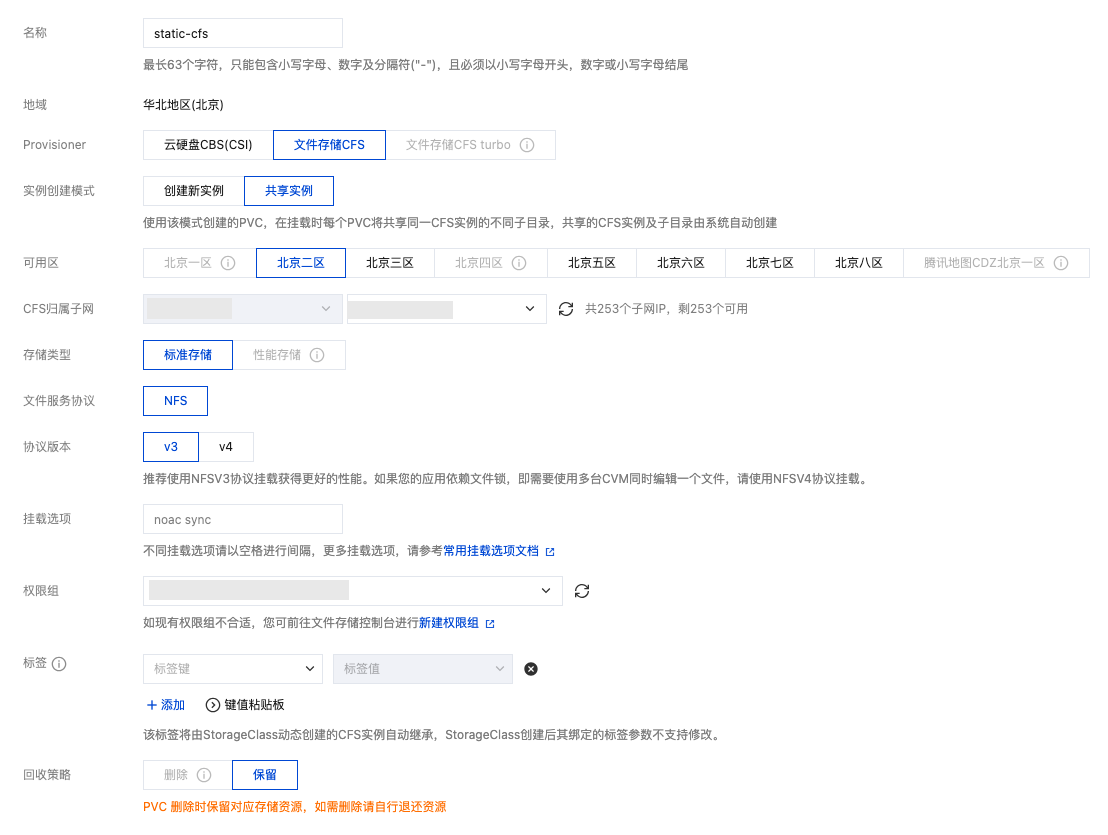

1. 在 容器服务控制台 中创建 CFS 类型 StorageClass,并选择共享实例。操作步骤可参见 通过控制台创建 StorageClass。
![](https://qcloudimg.tencent-cloud.cn/image/document/5e7fbe046801f3d88b44ebf159d3a7d6.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/5e7fbe046801f3d88b44ebf159d3a7d6.png)
2. 使用 CFS 中新建的 /models/Stable-diffusion 目录以及已创建的 StorageClass,静态创建 PV/PVC。
创建 PV 如下图所示:
![](https://qcloudimg.tencent-cloud.cn/image/document/06ad3487dc760323bc94cc15de8b0310.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/06ad3487dc760323bc94cc15de8b0310.png)
创建 PVC
如下图所示:![](https://qcloudimg.tencent-cloud.cn/image/document/b2dfe337641ca0485b4c8976085dc19f.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/b2dfe337641ca0485b4c8976085dc19f.png)
3. 如果您有其他模型目录挂载的需求,同样需要在 CFS 挂载点中新建子目录,并进行 PV/PVC 的静态创建。Stable Diffusion Web UI 服务的 models 子目录结构如下:
![](https://qcloudimg.tencent-cloud.cn/image/document/90ccc2e7d5cba9c264b95a7b6b7576bf.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/90ccc2e7d5cba9c264b95a7b6b7576bf.png)
3. 创建 Stable Diffusion Web UI 工作负载
1. 在 容器服务控制台 中,选择左侧导航中的集群。
2. 在集群详情页,选择工作负载 > Deployment,单击新建,开始部署 stable-diffusion-webui 镜像。
3. 在新建 Deployment 页,填写 Deployment 基本信息,其中数据卷选择添加数据卷。
4. 在新增数据卷页,数据卷类型选择使用已有 PVC,添加 已创建的 PVC,完成后单击确认。
![](https://qcloudimg.tencent-cloud.cn/image/document/6c38224e2e4cf7443052178801b1e2b0.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/6c38224e2e4cf7443052178801b1e2b0.png)
5. 在实例内容器中,单击选择镜像,选择已保存在 TCR 中的 stable-diffusion-webui 镜像。
6. 将新建的数据卷进行挂载点配置。挂载点与 CFS 远程目录对应关系如表格所示:
PVC | 容器挂载点 | 对应的CFS目录 |
sd-model-pvc | /dockerx/stable-diffusion-webui/models/Stable-diffusion | /models/Stable-diffusion |
![](https://qcloudimg.tencent-cloud.cn/image/document/9c2f57f56e9a49571a929d74637e9fbe.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/9c2f57f56e9a49571a929d74637e9fbe.png)
7. 展开显示高级设置,添加运行参数
--listen
,将 stable-diffusion-webui 进程监听在0.0.0.0上。更多参数选项参见 Command Line Arguments and Settings。![](https://qcloudimg.tencent-cloud.cn/image/document/b0f075ae4d94f45ee833d8150f9ba207.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/b0f075ae4d94f45ee833d8150f9ba207.png)
8. 将 GPU 资源的卡数设置为1,如果开启了 qGPU,您还可以填写0.1-1之间的数值,对 GPU 卡进行虚拟化切分。

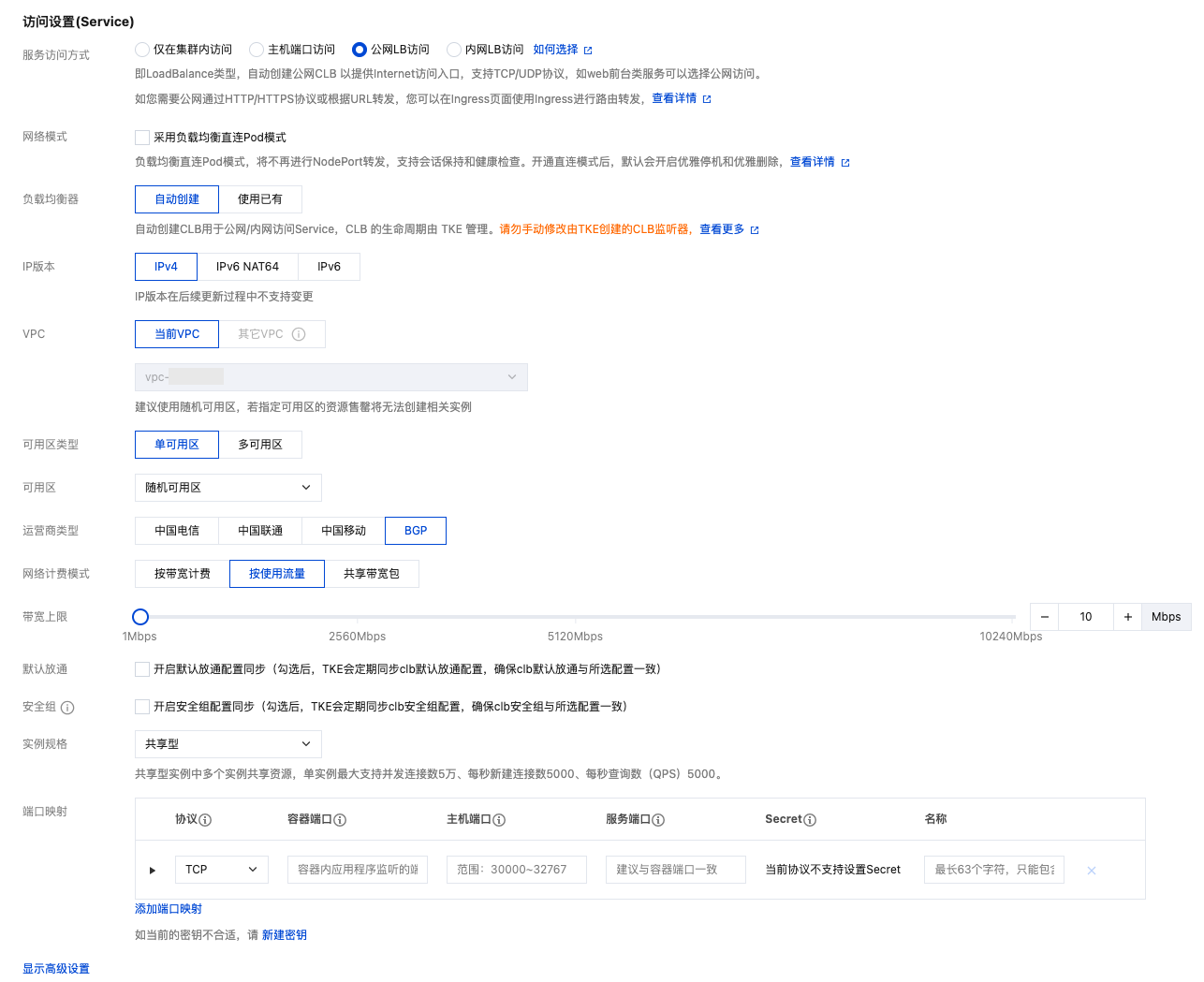

9. 创建 Deployment 对应的 Service,并选择公网 LB 访问,对外暴露7860端口访问。
![](https://qcloudimg.tencent-cloud.cn/image/document/59b37ce2072580b73cd73cc5cbabc119.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/59b37ce2072580b73cd73cc5cbabc119.png)
10. 通过 CLB 公网 IP 地址,您就可以成功访问 Stable Diffusion Web UI 服务了。如果您有限流或访问控制的需求,我们推荐您选择云原生网关充当 Ingress Controller。在本文的 通过云原生 API 网关对外提供 Stable Diffusion 服务 部分中,我们会介绍云原生网关的使用。
![](https://qcloudimg.tencent-cloud.cn/image/document/55351c7333bd02959de39d4f92ff1069.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/55351c7333bd02959de39d4f92ff1069.png)
(进阶)Stable Diffusion 使用 qGPU
Stable Diffusion Web UI 服务以串行方式处理请求,如果您希望增加推理服务的并发性能,可以考虑扩展 Deployment 的 Pod 数量,以轮询的方式响应请求。在这里,我们采用 TKE qGPU 能力,将多个实例 Pod 运行在同一张 A10 卡上。在保障业务稳定性的前提下,切分显卡资源,降低部署成本。
采用 qGPU 方式,您需要先将 Pod 的资源申请方式进行修改。例如,如果您计划在单卡上部署2个 Pod,您需要在 YAML 文件中将 tke.cloud.tencent.com/qgpu-core 从100更改为50,也就是将50%的算力分配给每个 Pod。同时,您还需要将 tke.cloud.tencent.com/qgpu-memory 的数值设置为 A10 显存的一半。
resources:limits:cpu: "20"memory: 50Gitke.cloud.tencent.com/qgpu-core: "50"tke.cloud.tencent.com/qgpu-memory: "10"
Deployment YAML 文件更新完成后,调整 Pod 数量为2个,即可实现负载均衡的 Stable Diffusion 轮询模式。
注意:
在 tke.cloud.tencent.com/qgpu-core 为100的整倍数时,您可以不写 qgpu-memory,系统会默认分配整卡显存。但是,当 tke.cloud.tencent.com/qgpu-core 小于100时,也就是按比例切分 GPU 资源时,您必须显式指定 tke.cloud.tencent.com/qgpu-memory。如需了解更多关于 qGPU 的详情,请参见 容器服务使用 qGPU。
(进阶)通过云原生 API 网关对外提供 Stable Diffusion 服务
1. 开通云原生网关,选择和 TKE 集群、CFS 同 VPC 的实例。更多关于如何新建网关的信息,可参见 微服务引擎 TSE 新建网关。
2. 在 腾讯云微服务引擎控制台 上,选择实例名称,进入实例详情页。
3. 选择路由管理 > 服务来源,单击新建,在新建服务来源中选择容器服务,绑定 TKE 集群。
4. 选择路由管理 > 服务,单击新建,新建网关服务。选择服务列表时,选择部署 Deployment 时启用的 Service 进行映射。云原生网关会自动拉取 TKE Service 关联的 Pod IP。当 Pod IP 变化时,动态更新网关服务里的 Upstream 配置项。如需了解更多关于如何创建 TKE 服务的路由的信息,可参见 微服务引擎 TSE 创建 TKE 服务的路由。
5. 单击服务名,新建访问路由。在基本信息配置中,将请求方法设置为 ANY,Host 填写云原生网关的公网 IP。如果后期绑定域名使用,Host 还需要加上域名地址。如下图所示:
![](https://qcloudimg.tencent-cloud.cn/image/document/4011b9fcb0d24aeb79af9c7659aa3591.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/4011b9fcb0d24aeb79af9c7659aa3591.png)
6. 根据资源用量和计划访问请求数,您可以选择配置网关限流策略,并自定义限流响应内容,更多关于如何配置限流策略的信息,可参见 微服务引擎 TSE 配置限流策略。
7. Stable Diffusion Web UI 出图时会进行多轮请求,将 Deployment 的 Pod 副本数量修改为大于1时,您还需要配置 Session 会话保持,以保证同一 IP 的客户请求落在相同的 Pod 里。选择路由管理 > Konga 控制台,找到 Konga 公网访问地址,在 Konga 控制台里找到 UPSTREAM,单击 DETAILS,如下图所示:
![](https://qcloudimg.tencent-cloud.cn/image/document/80c5a03a11102ba33eff0c8017368c43.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/80c5a03a11102ba33eff0c8017368c43.png)
在 HASH ON 下拉框里,选择 IP,完成基于客户端 IP 的会话保持配置。
![](https://qcloudimg.tencent-cloud.cn/image/document/497f45d63855e5d742f48bfdf584d1a0.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/497f45d63855e5d742f48bfdf584d1a0.png)
(进阶)优化 Stable Diffusion 推理性能
![](https://qcloudimg.tencent-cloud.cn/image/document/ff30da284702d02834ec84337fdbebba.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/ff30da284702d02834ec84337fdbebba.png)
Stable Diffusion 是一个多模型组成的扩散 Pipeline,主要由三个部分组成:变分自编码器 VAE、U-Net 和文本编码器 CLIP。推理耗时主要集中在 UNet 部分,我们选择对这部分进行模型优化,以加速推理速度。
1. 下载 A10 GPU 优化的 stable-diffusion-v1.5 UNet 模型文件,以及 sd_v1.5_demo 镜像,该镜像里的 Web UI 修改了模型加载代码,UNet 部分会加载独立优化模型。镜像及 UNet 优化模型获取,可参见 TACO Infer 部署 Stable Diffusion web UI。
2. 将 sd_v1.5_demo 镜像服务部署在 TKE 上:按前述步骤进行操作,其中替换镜像为 sd_v1.5_demo,并额外为 UNet 优化模型创建 CFS /data 目录和 PV/PVC。
![](https://qcloudimg.tencent-cloud.cn/image/document/0893c6e0f11cc9c285e175e78721b0be.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/0893c6e0f11cc9c285e175e78721b0be.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/62a8f71525209553994207cb96b49560.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/62a8f71525209553994207cb96b49560.png)
3. 在相同的参数配置下,生成10张猫的图片。在优化前,推理耗时为16.14s。在加载 TACO 优化的 UNet 模型后,10张图片仅耗时11.56s,端到端性能提高30%。
![](https://qcloudimg.tencent-cloud.cn/image/document/14c72bdf4c70c66d1a5016e4ebc89cbe.jpeg)
![](https://qcloudimg.tencent-cloud.cn/image/document/14c72bdf4c70c66d1a5016e4ebc89cbe.jpeg)
![](https://qcloudimg.tencent-cloud.cn/image/document/f460e3c3e6cae02de7d1f46e8ff032d8.jpeg)
![](https://qcloudimg.tencent-cloud.cn/image/document/f460e3c3e6cae02de7d1f46e8ff032d8.jpeg)
4. TACO 可以对 Stable Diffusion 系列模型进行优化。如果您希望对其他 Stable Diffusion 微调模型进行推理优化,并部署在上述环境中,可以按照以下步骤操作:
4.1 参见 TACO Infer 优化 Stable Diffusion 模型,拉取预置库环境的 sd_taco:v3 镜像。
4.2 Stable Diffusion 模型主要有两种存储方式:单文件和 diffusers 目录结构。其中 diffusers 结构按照 Stable Diffusion 的模型结构组织,包含unet、vae、text-encoder 等。在 TACO 优化过程中,会使用 diffusers 结构读取模型。您可以在 HuggingFace 上找到这种格式的模型文件进行下载。
![](https://qcloudimg.tencent-cloud.cn/image/document/e01beb1a3830e1e82c63274d8ee323e5.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/e01beb1a3830e1e82c63274d8ee323e5.png)
4.3 如果 HuggingFace 速度较慢,也可以使用官方的转换脚本,将单文件格式(ckpt 或 safetensors)转化成 diffusers 格式使用。脚本见diffusers/scripts at main · huggingface/diffusers · GitHub。
python convert_original_stable_diffusion_to_diffusers.py --checkpoint_path [single_file_model_name] --dump_path [diffusers_model_directory] --from_safetensors
4.4 选择一台 A10 GPU CVM,使用 -v 命令挂载上面的 diffusers 模型目录,交互式启动容器,在容器内部对挂载好的模型进行优化。
docker run -it --gpus=all --network=host -v /[diffusers_model_directory]:/[custom_container_directory] sd_taco:v3 bash
4.5 使用 diffusers 加载模型权重,从中导出 UNet 模型进行优化。运行脚本请参见 TACO Infer 优化 Stable Diffusion 模型。
4.6 完成后将优化后的模型放入 CFS 挂载的 /data 目录。UNet 从优化文件中加载,而单文件格式模型(ckpt 或 safetensors)仍然放入 CFS 挂载的 /models/Stable-diffusion 目录,Stable Diffusion 其他部分从原始文件里加载。
![](https://qcloudimg.tencent-cloud.cn/image/document/8ef20d86a5d28ff589bb93356129787d.png)
![](https://qcloudimg.tencent-cloud.cn/image/document/8ef20d86a5d28ff589bb93356129787d.png)
4.7 重启 stable-diffusion-webui 界面,选择新模型使用。
结论
本文介绍了 Stable Diffusion 模型在互联网行业的应用场景,并展示了如何利用腾讯云云原生产品能力,进行高可用部署的工程化实践。
在生产环境中,推理服务需要考虑并发请求下服务的可用性和扩展性,同时也需要考虑多模型文件管理的便利性,以及配合当前业务架构的灵活性;Stable Diffusion 的前向推理过程是一个比较耗时的过程,GPU 应用部署对比 CPU 应用部署成本也较高,在控制成本的前提下,如何有效地提高推理速度,也是企业需要重点考虑的因素;另外,作为在线业务,推理服务需要合理设计限流熔断,避免流量激增造成整体业务不可用。
利用腾讯云云原生能力,能够轻松满足上述需求。在此基础上,可以考虑将前端 Web 应用和后端推理服务进行解耦,提高架构吞吐能力;当业务访问具有明显潮汐现象时,还可以通过 TKE GPU HPA 的弹性能力,进一步降低资源部署成本。
