数据请求

最近更新时间:2019-07-30 15:29:08

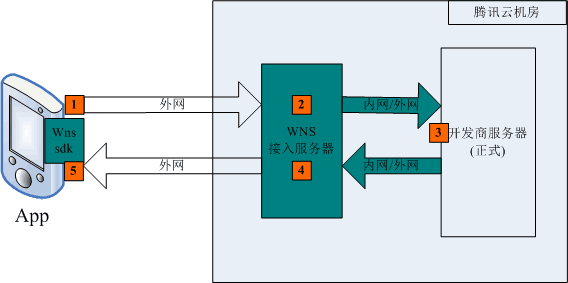

  1. 开发商 App 业务层调用维纳斯 Sdk 发送数据请求,Wns Sdk 对数据做编码、压缩、加密,然后通过外网发送到 Wns 接入服务器。 假设调用 http 接口:www.xxx.com/test/query.cgi?t=1&f=2
  2. Wns接入服务器接收到数据,首先将数据解密、解压、解码,然后重新编码数据,根据路由表将数据转发到开发商服务器。
    • 路由表:开发商在Wns控制台提前配置。上面的接口需要配置好域名 www.xxx.com 对应的开发商ip列表,否则报路由失败的返回码(10102)。
    • 内网/外网:Wns接入服务器到开发商服务器是走内网还是外网,取决于开发商服务器的部署,部署在腾讯云走内网,否则走外网。
  3. 开发商服务器收到数据并处理请求后,返回响应数据包。
  4. Wns 接入服务器将开发商服务器的响应数据编码、压缩、加密后发送给对应的终端。同时上报调用接口 www.xxx.com/test/query.cgi 的统计信息到 Wns 控制台。
  5. Wns Sdk 将数据解密、解压、解码,然后将数据传送给 App 业务层,同时上报调用接口 www.xxx.com/test/query.cgi 的统计信息到 Wns 控制台。
